Tipo de producto	Atornilladora de percusión DEWALT DW236I
Características técnicas principales	Velocidad en vacío: 0-2 600 rpm, Par máximo: 42 Nm
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	Longitud: 30 cm, Ancho: 8 cm, Altura: 25 cm
Peso	1,5 kg
Compatibilidades	Compatible con puntas de atornillado estándar
Tipo de batería	No aplicable (modelo con cable)
Tensión	No aplicable (modelo con cable)
Potencia	550 W
Funciones principales	Atornillado, desatornillado, perforación en diversos materiales
Mantenimiento y limpieza	Limpie regularmente el filtro de aire y verifique los carbones
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa DEWALT
Seguridad	Utilizar gafas de protección, respetar las instrucciones de seguridad del usuario
Información general útil	Garantía de 3 años, peso ligero para un uso prolongado

Preguntas frecuentes - DW236I DEWALT

¿Cómo puedo resolver un problema de sobrecalentamiento de la DEWALT DW236I?

Asegúrese de que la herramienta no funcione de manera continua durante largos períodos. Déjela enfriar durante unos minutos y verifique que las salidas de aire no estén obstruidas por el polvo. Limpie regularmente el motor para evitar la acumulación de desechos.

¿Qué hacer si la DEWALT DW236I no arranca?

Verifique que la herramienta esté correctamente conectada y que el enchufe funcione. Inspeccione el cable de alimentación en busca de daños. Si la herramienta está equipada con un interruptor de seguridad, asegúrese de que esté activado.

¿Cómo cambiar la broca de la DEWALT DW236I?

Desconecte la herramienta, luego use la llave proporcionada para aflojar el mandril. Retire la broca usada e inserte la nueva broca. Apriete el mandril con la llave para garantizar un agarre seguro.

¿Por qué hace ruido mi DEWALT DW236I durante su uso?

Un ruido excesivo puede indicar un problema con los rodamientos o una falta de lubricación. Inspeccione la herramienta en busca de piezas desgastadas o dañadas y considere consultar a un profesional si el problema persiste.

¿Cómo puedo obtener piezas de repuesto para mi DEWALT DW236I?

Puede pedir piezas de repuesto directamente en el sitio oficial de DEWALT o en un distribuidor autorizado. Asegúrese de conocer el número de modelo y el número de serie de su herramienta.

¿Qué tipos de brocas son compatibles con la DEWALT DW236I?

La DEWALT DW236I es compatible con brocas estándar para hormigón, metal y madera. Asegúrese de elegir brocas adecuadas para su aplicación específica.

¿Cómo limpiar mi DEWALT DW236I después de usarla?

Desconecte la herramienta y luego use un paño seco para limpiar la superficie exterior. Para el interior, use un cepillo suave para quitar el polvo y los desechos de las salidas de aire y del motor.

¿Cuál es el peso de la DEWALT DW236I?

La DEWALT DW236I pesa aproximadamente 1,8 kg, lo que la hace ligera y fácil de manejar para trabajos prolongados.

MANUAL DE USUARIO DW236I DEWALT

de - 1 de - 2 de - 2 de - 3 de - 4 de - 4 de - 4 de - 4 de - 5 de - 5 de - 6 en - 1 en - 2 en - 2 en - 3 en - 3 en - 4 en - 4 en - 4 en - 4 en - 5 en - 5 en - 6

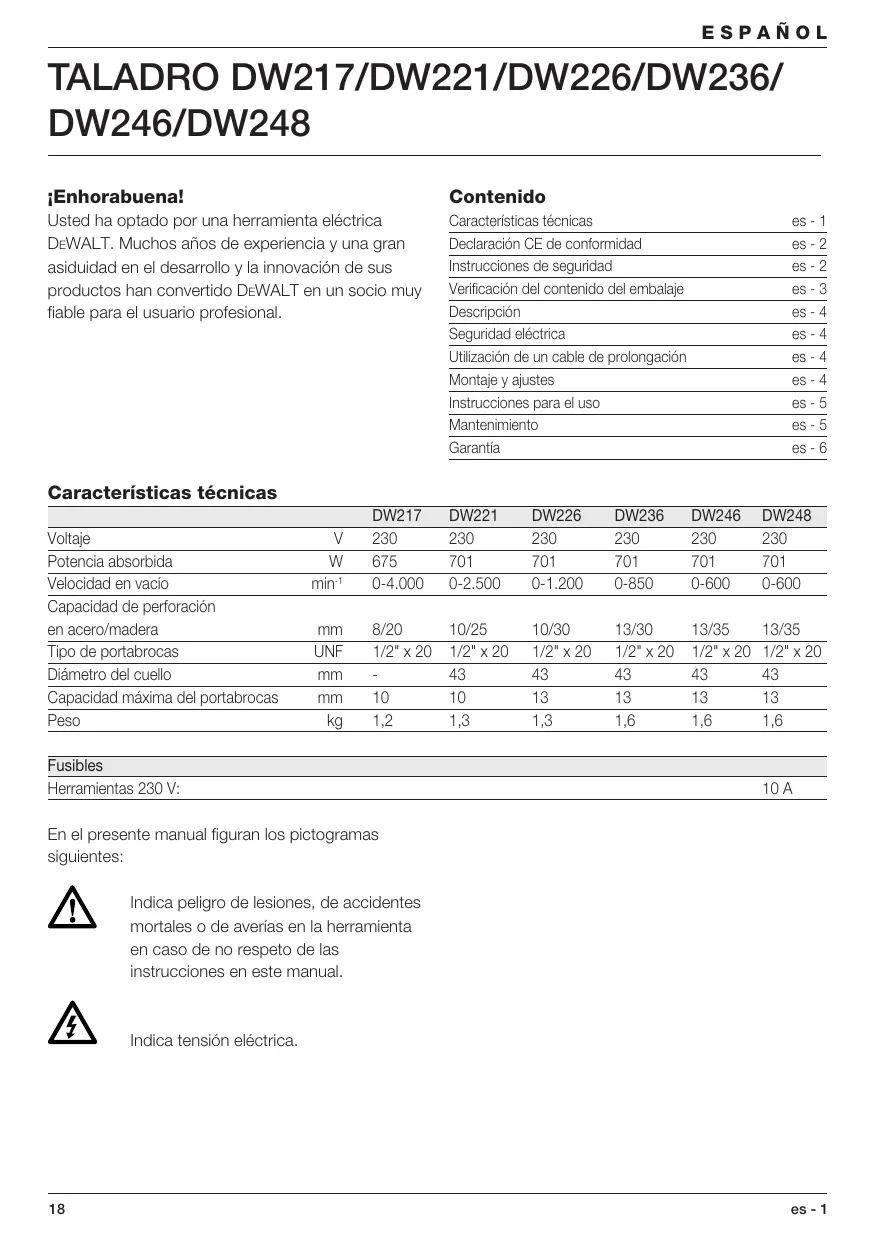

TALADRO DW217/DW221/DW226/DW236/

DW246/DW248 ¡Enhorabuena! Contenido Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Características técnicas Declaración CE de conformidad Instrucciones de seguridad Verificación del contenido del embalaje Descripción Seguridad eléctrica Utilización de un cable de prolongación Montaje y ajustes Instrucciones para el uso Mantenimiento Garantía es - 1 es - 2 es - 2 es - 3 es - 4 es - 4 es - 4 es - 4 es - 5 es - 5 es - 6 Características técnicas Voltaje Potencia absorbida Velocidad en vacío Capacidad de perforación en acero/madera Tipo de portabrocas Diámetro del cuello Capacidad máxima del portabrocas Peso

0-600 Fusibles Herramientas 230 V: 10 A En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensión eléctrica.

es - 1 ESPAÑOL Declaración CE de conformidad Instrucciones de seguridad DW217/DW221/DW226/DW236/DW246/DW248 DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Al utilizar Herramientas Eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad! Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 89/392/CEE, medida de acuerdo con EN 50144: LpA (presión acústica) dB(A)* LWA (potencia acústica) dB(A) DW217 DW221 DW236 DW246 DW226 DW248

• al oído del usuario Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A). Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: DW217 DW221 DW226 DW236 DW246 DW248 DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania es - 2 Generalidades 1 Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo No exponga las Herramientas Eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice Herramientas Eléctricas en la proximidad de líquidos o gases inflamables. 3 Protéjase contra las descargas eléctricas Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI). 4 ¡Mantenga alejados a los niños! No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión. 5 Cables de prolongación para el exterior Al trabajar fuera, utilice siempre cables de prolongación destinados al uso exterior y marcados en consecuencia para ello. 6 Guarde las herramientas que no utiliza Las Herramientas Eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 7 Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.

ESPAÑOL 8 Lleve gafas de protección Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. 9 Respete el nivel máximo de la presión acústica Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A). 10 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 11 No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 12 Evite un arranque involuntario No mantenga el dedo en el interruptor al transportar la herramienta enchufada. Asegúrese de que el interruptor esté en posición de parada al enchufar la herramienta. 13 Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 14 Desenchufe la herramienta Desconecte la herramienta y espere que esté completamente parada antes de dejarla sin vigilar. Desenchufe la herramienta cuando no se utilice y antes de proceder al mantenimiento o sustituir accesorios. 15 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 16 Utilice la herramienta adecuada En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCION! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.

17 Cuide el cable de alimentación No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas. 18 Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa. 19 Comprobar que no haya partes averiadas Antes de utilizar la herramienta, compruebea que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT. 20 Haga reparar su herramienta en un Centro de Servicio DEWALT Esta Herramienta Eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de Herramientas Eléctricas debe ser efectuada únicamente por un técnico competente. Verificación del contenido del embalaje El paquete contiene: 1 Taladro 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. es - 3 ESPAÑOL Descripción (fig. A) 1 Conmutador de velocidad variable 2 Botón de funcionamiento continuo (DW217/DW221/DW226/DW236/DW246) 3 Guía de deslizamiento de avance/retroceso 4 Inmovilizador del husillo (DW221/DW226/DW236/DW246/DW248) 5 Portabrocas sin llave DW248 - Control anti-parada La función de anti-parada está diseñada para ayudar a controlar del taladro cuando éste se atasca y evitar que se le escape de las manos. Esto puede ocurrir al taladrar en acero o al emplear brocas de diámetro grande en madera. En caso de una parada, el motor se encenderá y apagará a intervalos regulares. Hay tres señales de alerta: - Nivel de comprobación: el indicador de parada se enciende una vez al pulsar el interruptor (1). Los circuitos electrónicos del aparato funcionan correctamente. - Nivel de interrupción: si el aparato todavía se encuentra atascado, los circuitos electrónicos detienen la herramienta y el indicador se enciende de forma permanente. - Modo de alerta: si el indicador parpadea repetidamente, significa que los circuitos electrónicos no funcionan correctamente. Lleve la herramienta a un técnico de reparación DEWALT autorizado. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm2. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Insertar y quitar una broca (fig. B)
• Abra el portabrocas girando el manguito hacia la izquierda e inserte la parte lisa de la broca.
• Apriete bien, girando el manguito hacia la derecha.
• Para sacar la broca, siga el mismo procedimiento en orden inversa. DW221/DW226/DW236/DW246/DW248 Inmovilizador del husillo Esos modelos están dotados de un inmovilizador del husillo (4).
• Sujete el inmovilizador del husillo para insertar o quitar una broca. No sujete nunca el inmovilizador del husillo con la máquina en funcionamiento. Seguridad eléctrica El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. es - 4 Guía de deslizamiento de avance/retroceso (fig. C)
• Para seleccionar el sentido de rotación deseado, utilice el conmutador de inversión del sentido de rotación (3). Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. Quitar el portabrocas (fig. E & F)
• Abra las mordazas del portabrocas al máximo.
• Inserte un destornillador en el portabrocas y quite el tornillo que retiene el portabrocas (6) girándolo hacia la derecha.
• Inserte una llave Allen en el portabrocas y dé un golpe de martillo, tal como indicado.

ESPAÑOL Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.
• Infórmese sobre la ubicación de tuberías y de cables eléctricos.
• Sólo se debe ejercer una ligera presión sobre la herramienta. Una presión excesiva no acelera el taladrado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil. Antes de trabajar:
• Inserte la broca apropiada.
• Demarque el punto a ser perforado. Limpieza Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave. Herramientas desechadas y el medio ambiente Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente. Encendido y apagado (fig. A)
• Para encender, pulse el conmutador de velocidad variable. La presión determina la velocidad.
• Para parar la herramienta, suelte el conmutador. DW217/DW221/DW226/DW236/DW246
• Si es necesario, pulse el botón de funcionamiento continuo (2) y suelte el conmutador. El botón de funcionamiento continuo sólo funciona con velocidad máxima.
• Para parar la herramienta en modo de funcionamiento continuo, pulse brevemente el conmutador y suéltelo. Siempre se debe apagar la herramienta al acabar de trabajar y antes de desconectarla de la red. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente. Lubricación Su herramienta eléctrica no requiere lubricación adicional.

es - 5 ESPAÑOL GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.
• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.
• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
• El producto no haya sido utilizado inadecuadamente.
• No se haya intentado su reparación por parte de una persona no autorizada.
• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. es - 6
