DW236I - Perceuse visseuse sans fil DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à percussion DEWALT DW236I
Caractéristiques techniques principales	Vitesse à vide : 0-2 600 tr/min, Couple maximal : 42 Nm
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Longueur : 30 cm, Largeur : 8 cm, Hauteur : 25 cm
Poids	1,5 kg
Compatibilités	Compatible avec les embouts de vissage standard
Type de batterie	Non applicable (modèle filaire)
Tension	Non applicable (modèle filaire)
Puissance	550 W
Fonctions principales	Vissage, dévissage, perçage dans divers matériaux
Entretien et nettoyage	Nettoyer régulièrement le filtre à air et vérifier les charbons
Pièces détachées et réparabilité	Disponibilité des pièces de rechange via le service après-vente DEWALT
Sécurité	Utiliser des lunettes de protection, respecter les consignes de sécurité de l'utilisateur
Informations générales utiles	Garantie de 3 ans, poids léger pour une utilisation prolongée

FOIRE AUX QUESTIONS - DW236I DEWALT

Comment puis-je résoudre un problème de surchauffe de la DEWALT DW236I ?

Assurez-vous que l'outil ne fonctionne pas en continu pendant de longues périodes. Laissez-le refroidir pendant quelques minutes et vérifiez que les évents ne sont pas obstrués par la poussière. Nettoyez régulièrement le moteur pour éviter l'accumulation de débris.

Que faire si la DEWALT DW236I ne démarre pas ?

Vérifiez que l'outil est correctement branché et que la prise fonctionne. Inspectez le câble d'alimentation pour déceler des dommages. Si l'outil est équipé d'un interrupteur de sécurité, assurez-vous qu'il est activé.

Comment changer le foret de la DEWALT DW236I ?

Débranchez l'outil, puis utilisez la clé à molette fournie pour desserrer le mandrin. Retirez le foret usagé et insérez le nouveau foret. Serrez le mandrin à l'aide de la clé pour garantir un maintien sécurisé.

Pourquoi ma DEWALT DW236I fait-elle du bruit lors de son utilisation ?

Un bruit excessif peut indiquer un problème avec les roulements ou un manque de lubrification. Inspectez l'outil pour des pièces usées ou endommagées et envisagez de faire appel à un professionnel si le problème persiste.

Comment puis-je obtenir des pièces de rechange pour ma DEWALT DW236I ?

Vous pouvez commander des pièces de rechange directement sur le site officiel de DEWALT ou chez un revendeur agréé. Assurez-vous de connaître le numéro de modèle et le numéro de série de votre outil.

Quels types de forets sont compatibles avec la DEWALT DW236I ?

La DEWALT DW236I est compatible avec des forets standard en béton, métal et bois. Assurez-vous de choisir des forets adaptés à votre application spécifique.

Comment nettoyer ma DEWALT DW236I après utilisation ?

Débranchez l'outil puis utilisez un chiffon sec pour essuyer la surface extérieure. Pour l'intérieur, utilisez un pinceau doux pour enlever la poussière et les débris des évents et du moteur.

Quel est le poids de la DEWALT DW236I ?

La DEWALT DW236I pèse environ 1,8 kg, ce qui la rend légère et facile à manipuler pour des travaux prolongés.

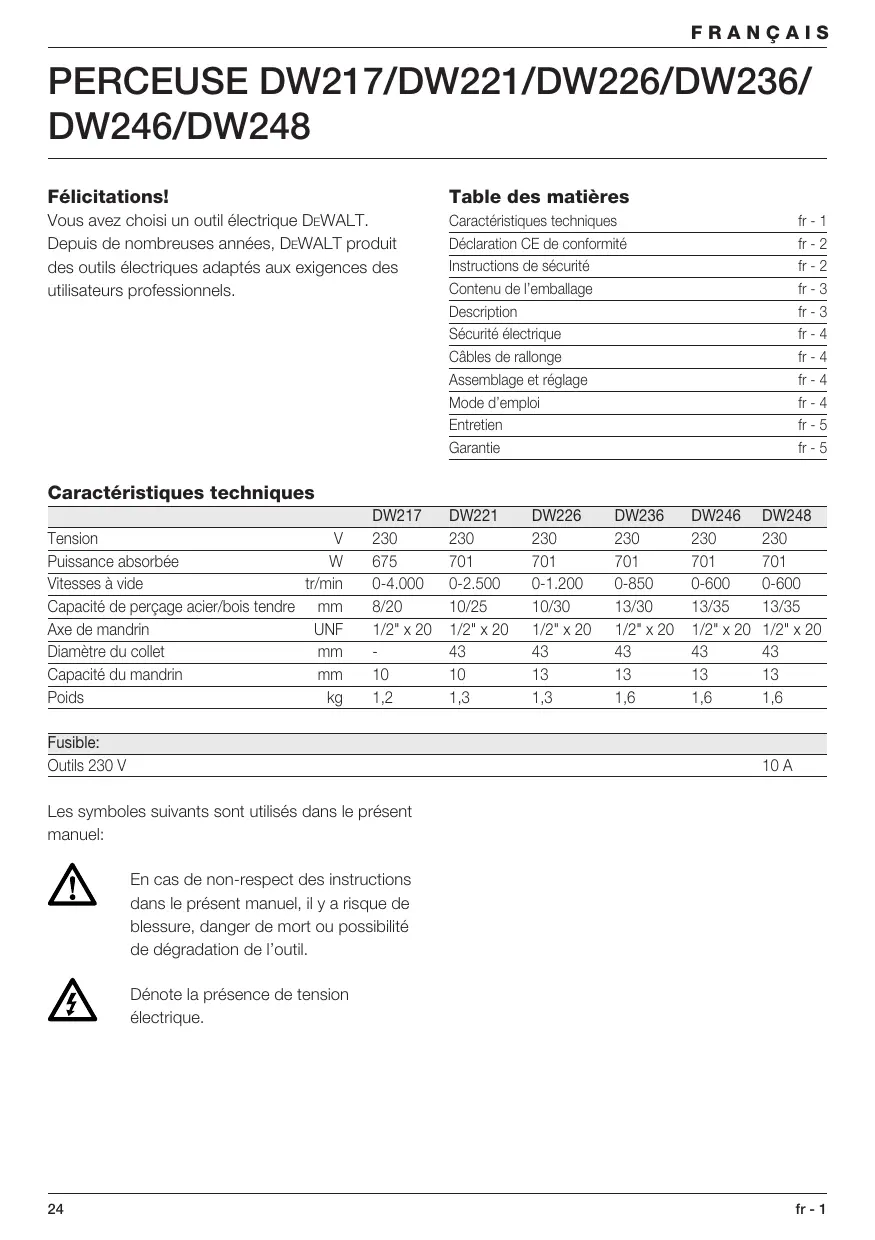

MODE D'EMPLOI DW236I DEWALT

Depuis de nombreuses années, DeWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matieres

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 2
Instructions de sécurité	fr - 2
Contenu de l'emballage	fr - 3
Description	fr - 3
Sécurité électrique	fr - 4
Câbles de rangonce	fr - 4
Assemblage et réglage	fr - 4
Mode d'emploi	fr - 4
Entretien	fr - 5
Garantie	fr - 5

\section*{Caracteristiques techniques}

		DW217	DW221	DW226	DW236	DW246	DW248
Tension	V	230	230	230	230	230	230
Puisance absorbée	W	675	701	701	701	701	701
Vitesses à vide	tr/min	0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Capacité de perçage acier/bois tendre	mm	8/20	10/25	10/30	13/30	13/35	13/35
Axe de mandrin	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Diamètre du collet	mm	-	43	43	43	43	43
Capacité du mandrin	mm	10	10	13	13	13	13
Poids	kg	1,2	1,3	1,3	1,6	1,6	1,6

Fusible:

Outils 230 V

10 A

Les symboles suivants sont utilisés dans le present manuel:

En cas de non-respect des instructions dans le present manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Denote la presence de tension électrique.

Déclaration CE de conformité

C

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesure suivant EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LpA (pression acoustique)	dB(A)*	74	74	74
LwA (puissance acoustique)	dB(A)	83	83	83

* a l'oreille de I'opérateur

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accelération suivant EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Directeur de développement produits Horst Großmann

X. fipssnn

DeWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils electrométriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil. Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée
Le désordre augmente les risques d'accident.
2 Tenir compte des conditions ambiantes
Ne pas exposer les outils électriques à l'humidité.
Veiller à ce que l'aire de travail soit bien éclairée.
Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.
3 Attention aux décharges électriques
Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cusinières électriques et réfrigerateurs. Sous des conditions de travail extrêmes (par exemple: humidité élevée, dépôt de poussières metalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'iso1ation ou un disjoncteur différentiel (Fl).
4 Tenir les enfants éloignés
Ne pas permettre que d'autres personnes touchent l'outil ou le cable de rallonge. La supervision est obligatoire pour les moins de 16 ans.
5 Câble de rallonge pour l'extérieur
A l'extérieur, n'utiliser que des cables de rallonge homologués portant le marquage correspondant.
6 Ranger vos outils dans un endroit sur Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.
7 Porter des vêtements de travail appropriés
Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommendé de porter des gants en caoutchouc et des chaussures à semelle antidérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.
8 Porter des lunettes de protection Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pierce a travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position comfortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt place sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant demettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer your travail. Faire preuve de bon sens.
Ne pas employerer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant demettre l'outil en marche,retirer les clés et outils de réglage.

16 Utiliser l'outil adequat

Le Domaine d'utilisation de l'outil est décrit dans le present manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été concus.

Attention! L'utilisation d'accessoires autres que ceux recommendés dans leprésent manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

17 Préserver le cable d'alimentation

Ne pas porter l'outil par le cable et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le cable de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affués et propres afin de travailler mieux et plus suturement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulierement l'état du cable d'alimentation et, s'il est endommagé, le faire changer par votre Service/agree DeWALT.

Vérifier périodiquement le cable de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exemples d'huile et de graisse.

19 Contrôr si vous outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôle l'alignement des pieces en mouvement et leur grippage évientuel. Tous les composants doivent être montés correctement et replir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute piece endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire replacer l'interrupteur par un Service/agréé DEWALT.

20 Faire réparer votre outil par un Service/agréé DeWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 Perceuse
1 Manuel d'instructions
1 Dessin éclaté

• Vérifier si l'outil, les pieces ou les accessoires ne doivent pas de dommages dus au transport.
• Prendre le temps de dire et de comprendre à fond le présente manuel avant demettre votre outil en marche.

Description (fig. A)

1 Interrupteur à variateur de vitesse
2 Bouton de verrouillage (DW217/DW221/DW226/DW236/DW246)
3 Selecteur de rotation gauche/droite
4 Bouton de blocage de l'arbre (DW221/DW226/DW236/DW246/DW248)
5 Mandrin autoserrant

DW248 - Contrôle anti-décrochage

La fonction anti-décrochage a été conçue pour vous aider à contrôler la perceuse durant un décrochage et d'évitier qu'elle ne vous échappe des mains.

Ce décrochage peut survenir lors de perçage de l'acier ou lors d'utilisation de forets de grand diamètre dans le bois.

En cas de décrochage, le moteur sera activé et désactifié à intervalles réguliers.

Il y a trois signaux d'alarme:

• Niveau de vérification: levoyant de décrochage clignotera une fois à chaque fois que vous appuyez sur le bouton (1). Cela indique que l'électronique fonctionne correctement.
• Niveau engagé: si un état de décrochage existe toujours, l'électronique stoppera l'outil et le voyant s'allumera en permanence.
• Mode alarmé: si levoyant clignote sans arrêt, c'est que l'électronique ne fonctionne pas correctement. Confiez votre outil à un agent de réparation agrée par DeWALT.

Sécurité électrique

Le moteur électrique a été consq pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du cable d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser enSONGEANT à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Cables de rallonge

Si un cable de rallonge est nécessaire, utiliser un cable de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm^2 . En cas d'utilisation d'un dévidoir, toujours dérouler le cable complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de proceder à l'assemblage ou au réglage.

Montage et démontage d'un foret (fig. B)

• Ouvrir le mandrin en tournant la bague dans le sens contraire des aiguilles d'une montre et introduire la queue du foret.
• Serrer convenablement en tournant la bague dans le sens des aiguilles d'une montre.
• Pour enlever le foret ou l'embout de vissage, proceder en ordre inverse.

Bouton de blocage de l'arbre

Ces modèles sont équipés d'un bouton de blocage de l'arbre (4).

• Appuyer sur le bouton de blocage de l'arbre pour bloquer le mandrin lors du montage ou du démontage d'un foret.

Ne jamais appuyer sur le bouton de blocage de l'arbre durant le fonctionnement.

Sélecteur de rotation gauche/droite (fig. C)

• Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (3).

Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.

Dépose du mandrin (fig. E & F)

• Ouvr le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (6) en tournant dans le sens des aiguilles d'une montre.
• Serrer une clé Allen dans le mandrin et le desserrer en donnant un coup de marteau sur la clé Allen comme l'indique le dessin.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règes en vigueur.

• Se renseigner sur l'emplacement destuyauteries et des cablages.

• Appliquer une force modérée sur l'util. Une pression excessive n'accélére pas le perçage mais alteré la performance de l'outil et risque de réduire sa durée de vie.

Avant la mise en marche:

• Introduire un foret adapté.
• Marquer l'endetroit où le trou va etre percé.

Mise en MARCHE et ARRET (fig. A)

• Pourmettre l'outil en marche,appuyer sur I'interrupteur à variateur.La vitesse augmente avec la pression exercée sur I'interrupteur.
• Pour arrêté l'outil, relâcher l'interrupteur.

• Si nécessaire, appuyer sur le bouton de verrouillage (2) pour bloquer l'interrupteur et relâcher ce dernier. Le bouton de verrouillage fonctionné uniquement à pleine vitesse.
• Si I'interrupteur est bloqué, appuyer brievement sur l'interrupteur et le relâcher immédiatement. Toujoursmettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil DeWALT a ete concu pour durer longtemps avec un minimum d'entretien.

Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil electrique ne nécessite aucune lubrication additionnelle.

Nettoyage

Les fentes d'airation doivent toujours être dégagées. Nettoyer régulierement le boitier avec un chiffon doux.

GARANTIE

30 JOURS D'ENGAGEMENT SATISFACTION

Si, pour quelles raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la returner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agrée pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, returnez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 AN DE MAINTENANCE GratisITE

Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuee gratuitement dans un centre de service aprèsvente agrée sur presentation de la preuve d'achat. Ce service comprend pieces et maind'oeuvre pour les machines, à l'exclusion des accessoires.

- 1 AN DE GARANTIE

Au cas où votre machine DeWALT désenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pieces défectueuses ou de l'unité entière, et ce à notre déscroption, à condition que:

• la machine ait eté utilisé correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-venture agrée le plus proche, appeler le numéro dans la liste figurant au dos du manuel.
