Du har valt ett DeWALT elverktyg. Mangarig erfarenhet, ihardig produktutveckling och fornyelse gör DeWALT till att av de mest pålittiga namnen for professionlla användare.

Innehållsforteckning

Tekniska data	sv - 1
CE-Försakran om överensstättelse	sv - 2
Säkerhetsinstruktioner	sv - 2
Kontroll av Förpackningens innehåll	sv - 3
Beskrivning	sv - 3
Elektrisk sakerhet	sv - 4
Bruk med fällngningssladd	sv - 4
Montering och inställning	sv - 4
Bruksanvisning	sv - 4
Skötsel	sv - 5
Garanti	sv - 5

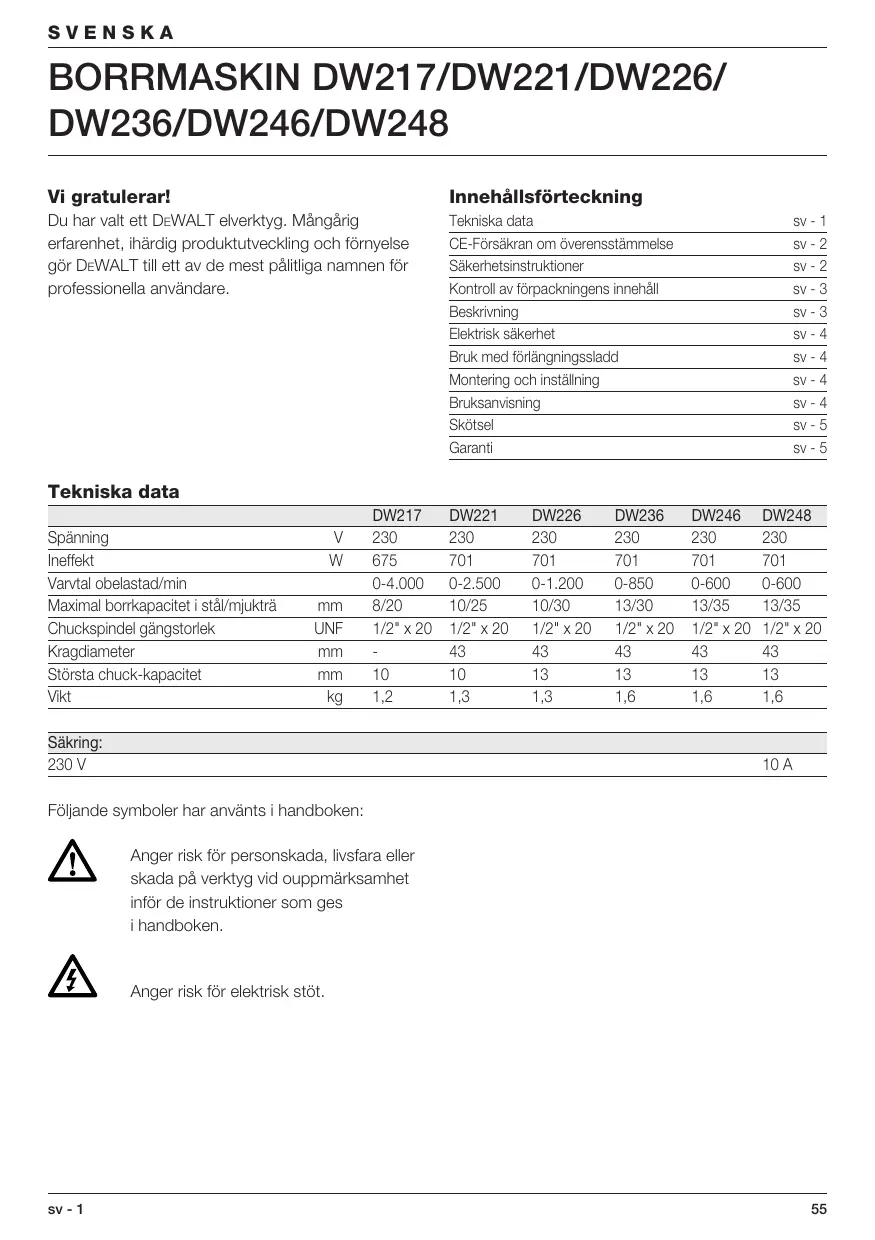

Tekniska data

		DW217	DW221	DW226	DW236	DW246	DW248
Spanning	V	230	230	230	230	230	230
Ineffekt	W	675	701	701	701	701	701
Varvital obelastad/min		0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Maximal borrkapacitet i stål/mjukträ	mm	8/20	10/25	10/30	13/30	13/35	13/35
Chuckspindel gängstorlek	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Kragdiameter	mm	-	43	43	43	43	43
Största chuck-kapacitet	mm	10	10	13	13	13	13
Vikt	kg	1,2	1,3	1,3	1,6	1,6	1,6

Sakring:

230 V

10 A

Följande symboler har anvånts i handboken:

Anger risk for personskada, livsfara etc skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk for elektrisk stöt.

CE-Forsakran om overensstammelse

C E

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT forklarar att dessa elverktyg ar konstruerade i overensstammelse med foljande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta DeWALT på nedanstående adress eller se baksidan av manualen.

Ljudnish overensstämmer med Europeiska Gemenskapens bestammelser 86/188/EEG & 89/392/EEG, uppmatt enigt EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LpA(ljudtryck)	dB(A)*	74	74	74
LwA(ljudeffekt)	dB(A)	83	83	83

• vid användarens öra

Vidtag lampliga atgärder for horselskydd om ljudinva överskrider 85 dB(A).

Det vögda geometriska medelvärdet av accelerationsfrekvensen enlicht EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Innan Du börjar anecdà maskinen,
tag nagra minuter i anspråk für att lasaigenom
bruksanvisingen. Spara bruksanvisingen
lätt tillgangligt, sà att alla som använder maskinen
har tillgang till bruksanvisingen.
Förutom nedanstäende instruktioner,
folj alltid Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid foljas for att minska risken for elektriska stötar, personskada och brand.

1 Använd hörsselydd

Ljudniván vid bearbetning av olika material kan variera, ibland överstiger niven 85 dB(A). För att skydda Dig själv, använd alltid hörsksydd.

2 Håll arbetsmådet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsatt inte elverktyg for regn. Anvand inte elverktyg på faktiga eller vata platser. Ha bra belysning over arbetsytan. Anvand inte elverktyg i narheten av lattantändliga vatskor erler gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsforhällanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska sakerheden ökas med koppling av en skiljetransformerer eller en jordfelsbrytare.

5 Utom räckhäll for barn

Se till att verktyget och sladden forvas utom räckhäll for barn. Persona under 16 År fär inte arbeta med verktyget på egen hand.

6 Förvara verktyg sækert

När elverktyget inte används skall det Förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhäll for barn.

7 Überbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angiva effektsområdet.

8 Använd ratt elverktyg

Tvinga inte elverktyget att gora arbenet som ar avsedda for kraftigare verktyg. Anvand inte elverktyg for andamal de inte ar avsedda for:

använd t.ex. inte handcirkelsåg for att saga av kvistar eller vedträ.

9 Kla Dig ratt

Bär inte lost hangande kläder aller smycken.

De kan fastna i rørliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarben. Använd harnat om Du har langt här.

10 Anvand skyddsglasogon

Använd skyddsglasögon für att Förhindra att damm bläser in i Dina ögon vilket kan fororsaka skada. Om mycket damm uppSTAR använd även ansiktsmask.

11 Mishandla inte sladden

Bär aldrig verktyget i sladden och anecd inte sladden for att ta ut kontakten fran uttaget. Utsatt inte sladden for hetta, olja eller skarpa kanter.

12 Satt fast arbetsstychet

Använd skruvtvingar eller att skruvstycke for att hälla fast arbetsstychet. Det är säkrareän att använda handen och Du fär böge händerna fria for arbetet.

13 Strack Dig inte for mycket

Se till att Du alltid har saker fotfaste och balans.

14 Skot tillbehoren med omsorg

Häll tillbehören skarpa och rena. Följ instruktionerna betraffande skötsel och byte av tillbehör.

Kontrollera elverktygets sladd regelmässigt och fãden reparerad hos en erkänd fackverkstad om den ar skadam. Kontrollera forlängningsladdar regelmässigt och byt ut dem om de ar skadade. Hãll handtagen torra, rena och fria frän olja och fett.

när elverktyg inte ar i bruk, innan service och vid byte av verktyg sāsom sagklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort fran elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren ar frånslagen nar Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall forlangningssladdar endast
anvandas som ar tillatna for utomhusbruk och
märkta for detta.

19 Var uppmarksam

Titta pa det Du gör. Använd sunt fornuft.

Använd inte elverktyget'nar Du ar trött.

20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget

Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordninger och andrafedefekta delar kontrolleras noggrant for att faststallaom detkommen att fungera riktigt och utföra denavsedda Funktionen. Kontrollera att de rörliga delarna fungerar oklanderigt och inte klämmer, att inga delarär brutna, att alla delar ar riktigt monterade och attandra forhällanden som kan paverka driften stämmer. En skyddsanordning ell annan del, somär skadad, skull repareras ell bytas ut av en erkändfackverkstad, om ej annat anges i braksanvisingen. Felaktiga strömbrytare maste bytas hos enfackverkstad. Använd inte elverktyget omströmbrytaren inte kan kopplas till eller frän.

21 For Din personiga sakerhet

Använd endast tillbehör och tillsatser som är
rekommenderade i braksanvisingen och
katalogerna. Användning av annat verktyg ull
tilbehör än vad som rekommenderas
i braksanvisingen eller katalogerna kan innebärariskorforall personskada.

22 Reparation av verktyg fär endast utföras av godkänd DeWALT serviceverkstad

Det har verktyget motsvarar gallande sakerhetsbestammelser. For att undvika olycksfall skareparationer och elanordninger endast utforas av behorig elektromontor.

Kontroll av forpackningens innehåll

1 Borrmaskin
1 Instruktionshandbok
1 Sprangsteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstätt i samband med transport.
• Lás noga igenom handboken och förissa Dig om att Du Förstår instruktionerna innan Du böjr använda maskinen.

Beskrivning (fig. A)

3 Väljare höger/vänstergång
4 Spindellås

Fastkorningsskyddet hjalper dig att kontrollera
borrmaskinen om den skulle fastna och forhindra att
den vrids ur dina hander. Detta kan upptrada vid
borning i stål eller i trå vid borning av storā
diametrar. Om maskinen fastnarkommen motorn att
kopplas till och frän med regelbundna mellanrum.
Anordningen har tre varningssignaler:

• Kontrollniva: fastkörningsindikatorn blinkar varje gäng du trycker in strömbrytaren (1). Elektroniken fungerar normal.
• Tillslagen niva: om verktyget fortfarande sitter fast, stänger elektroniken av maskinen och lyser indikatorn med fast ljus.
• Varningslage: om indikatorn blinkar upprepat, fungerar elektroniken inte ordentlich. Låmna in maskinen hos en auktoriserad DeWALT reparationsverkstad.

Elektrisk sakerhet

Den elektriska motom ar endast avsedd for en spanning. Kontrolera alltid att spanningen på nätet motsvarar den spanning som finns angiven på markplaten.

Ditt elverktyg ar dubbelisolerat
motsvarande EN 50144;
jordledare ar således overflödtigt.

Ubyte av kabel aller kontakt

Tänk på sakerhetsföreskrifterma nr du sca byta ut sladden eller kontakten. Enkontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd,
använd en godkänd förlängningssladd lämpad für den har apparatens strömforbrukning (se teknika data). Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering ochinstalling

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

Isättning och lõstagande av tillbehör (fig. B)

• Oppna chucken genom att vrida chuckringen motsols och satt in tillbehöret.
• Drag Åt stadigt genom att vrida ringen medsols.
• For att avlagsna verktyget, handla i omvänd ordningsfoljd.

DW221/DW226/DW236/DW246/DW248 - Spindellås

Dessa modeller ar forsedd med et spindellas (4).

Tryck spindellaset till att lasa chucken vid isattning och lostagande av tillbehör.

Tryck aldrig spindellaset sā länge elverktyget körar.

Väljare höger/vänstergång (fig. C)

• For att välja rotation framåt eller bakåt, använd väljaren (3).

Vänta alltid tills motorn har stannat innan du byter rotationsriktning.

Chuckbyte (fig. E & F)

• Öppna chuckens käftar sö langt som möjligt.
• Stick in en skruvmejsel i chucken och avlagsna chuckens fästskruv (6) genom att vrida medsols.
  Vrid fast en sexkantnyckel i chucken och slå pa den med en hammare enigt bilden.

Bruksanvisning

Följ alltid sakerhetsföreskrifterna och tillhörande bestämmelser.
- Se till att du vet var rör- och elledninger befinner sig.
- Utöva endastätt tryck på maskinen. Större tryck gört inte att det gär fortare att borra, men reducerar maskinens prestanda och gört att det slits fortare.

Innan Du börjar:

Satt in onskat verktyg.
- Markera punkten där hålet ska borras.

Strombrytare (fig. A)

• För att starta verktyget, tryck på strömbrytaren. Hastigheten är beroende på hur här brytaren trycks in.
• For att stanna maskinen, slapp strömbrytaren.

Tryck om sá behövs på laskappen (2) für kontinuierliggang och slapp strömbrytaren. Laskappen fungerar endast vid full hastiget.
- For att stanna maskinen vid kontinuierlig gäng, tryck på strömbrytaren och släpp den genastigen. Släpp alltid strömbrytaren nar arbetet är slUTFört och innan kontakten dras ur.

Kontakta Din Återförsäljare for vidare information om lämpliga tillbehör.

Skötsel

Ditt DeWALT elverktyg har tillverkats for att, med sàlite unterhäll som möjigt, kunna användas lange. Varaktig och tillfredsställande användning erhalles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning

Ditt elverktyg behover ingen smörjning.

Rengöring

Häll ventilationsöppingen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produkt är utslingen, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN eller till en DeWALT serviceverkstad.

DeWALT service

Skulle fel uppsta pa maskinen, lamna da alltid in den till en auktoriserad serviceverkstad. Se aktuell prisista/katalog for vidare information elle kontakta DeWALT.

Pågrund av forsknig och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

30 DAGARS NOJD-KUND-GARANTI

Om du inte ar fullständigt nojd med din DeWALTprodukts prestanda behover du endast returnera den inom 30 dagar, komplett som vid kopet, till ditt inkopsstalle aller en DeWALT auktoriserad serviceverkstad for fullstandig Återbetalingller utbyte. Inköpsdatum maste pavisas.

- ETT ARS FRI FÖREBYGGANDE SERVICE

Om din DeWALT-product inom 12质量管理 after inkopsdatum kräver unterhalb ihrer service, utförs detta kostendsfritt av en auktoriserad serviceverkstad. Fri forebyggande service omfattar arbets- och reservdelskostnader for elektriska verktyg. Kostnad fur tillbehör ingär ej. Inkopsdatum mäste pavisas.

- ETT ARS GARANTI

Om din DeWALT-productinom 12 manader after inkopsdatum visar defekter pground av brister i material ell er vid produktionen, garanterar vi att kostnadsfritt ersatta alla defekta delar ull, pa vart eget initiativ, att Gratis ersatta produkten pa villkor att:

• Produktinen inte har missbrukats.
• Eventuella reparationer har utförs av auktoriserad verkstad/personal.
• Inköpsdatum kan pávis.

Denna garanti erbjuds som extra fordel och ar separat fran koparens foreskrivna rattigheter.

For adressen till narmaste DeWALT auktoriserade serviceverkstad, se aktuell katalog for vidare information erler kontakta DeWALT.
