BRUKSANVISNING DW236I DEWALT

Samling og justering

Træk stikket ud af stikkontakten indensamling og justering.

Starte og stoppe (fig. A)

Du har valgt et DeWALT elektroverktøy. Årelang erfaring, konstant produktuvikling og fornyelse gjør DeWALT til en av de mest pålittelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data	no - 1
CE-Sikkerhetserklæring	no - 2
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 4
Bruk av skjoteleding	no - 4
Montering og justering	no - 4
Bruksanvisning	no - 4
Vedlikehold	no - 5
Garanti	no - 5

Tekniske data

		DW217	DW221	DW226	DW236	DW246	DW248
Spenning	V	230	230	230	230	230	230
Motoreffekt	W	675	701	701	701	701	701
Turtall, ubelastet/min		0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Maksimal borekapasitet i stål/mykt tre	mm	8/20	10/25	10/30	13/30	13/35	13/35
Chuck-spindel størrelse gjenger	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Diameter krage	mm	-	43	43	43	43	43
Maksimal kapasitet chuck	mm	10	10	13	13	13	13
Vekt	kg	1,2	1,3	1,3	1,6	1,6	1,6

Sikring:

230 V

10 A

Folgende symboler brukes i donne instruksjonsboken:

Betegner risiko for personskade, livsfare ell er odeleggelse av verktoyet dersom instruksene i donne instrusjonsboken ikke folges.

Betegner risiko for elektrisk støt.

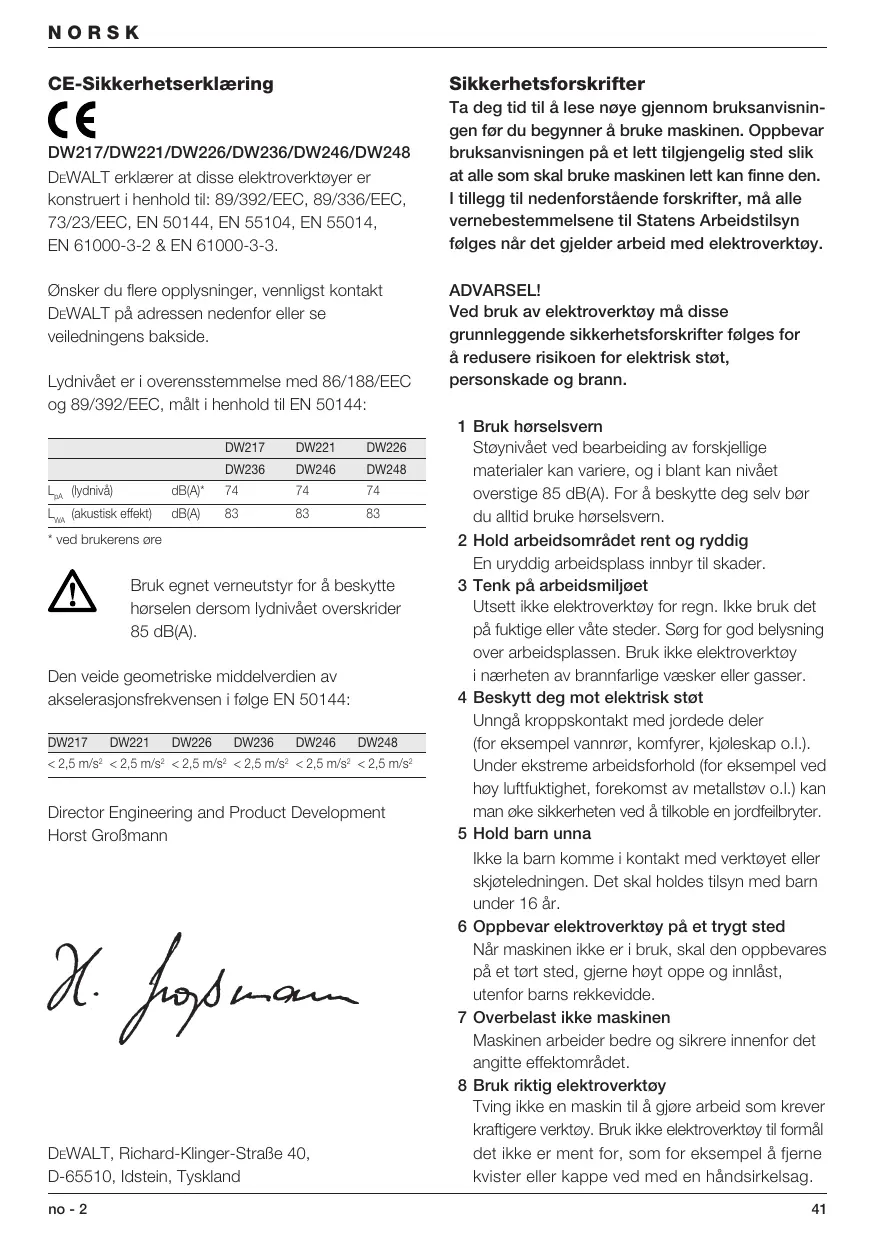

CE-Sikkerhetserklaring

C E

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Ta deg tid til à lese nøye gjennom bruksanvisin-gen før du begyinner ábruke maskinen. Oppbevar bruksanvisningen på etlett tilgengelig sted slik at alle som skalbruke maskinen lett kan finne den. I tillegg til nedenforstående forskritter, malle vernebestemmelsene til Statens Arbeidstilsyn følges nár det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktoy mAppe grunnleggende sikkerhetsforskrifter folges for a redusere risikoen for elektrisk stot, personskade og brann.

1 Bruk hørsvern

Stynivæt vedbearbeiding av forskjelligematerialier kan variere, og i blant kan nivaetoverstige 85 dB(A).For a beskytte deg selv bordu alltid bruke hørsvern.

En uryddig arbeidsplass innbyr til skader.

Utsett ikke elektroverktoy for regn. Ikke bruk det på faktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktoy i nærheten av brannfarlige æsker eller gasser.

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjoleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktigkeit, forekomst av metallstøv o.l.) kan man øke sikkerheten ved Å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barnkommenikontaktmedverktoyetellerskjoteledningen.Det skal holds tilsynmed barn under 16 ar.

6 Oppbevar elektroverktoy på et trygt sted

När maskinen ilke er i bruk, skal den oppbevares på et tört sted, gjerne hýyt oppe og innåst, utenfor barnsrekkevidde.

7 Overbelast jakke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

8 Bruk riktig elektroverktøy

Tving seks en maskin til ä gjore arbeid som krever kraftigere verktøy. Bruk seks elektroverktøy til formal det ikke er ment for, som for eksempel Å fjerne kvister eller kappe ved med en händsirkelsag.

9 Kle deg riktig

Ha ikke deg løstsittende klær eller smykker.
De kan sette seg fast i de bevegelige delene.
Vi anbefaler gummihansker og sko som ikke glir nár du arbeider utendørs. Bruk harnett hvis du har langt帽子.

10 Bruk vernebriller

Bruk vernebriller for a unnga at det blaser stovinn i oynene og skader deg. Hvis det stover mye, bør du bruke ansikts-ller stvmaske.

12 Sikre arbeidsstykket

Bruk vinger eller skrustikker til Å feste arbeidsstykket med. Dette er sikrere enn Å bruke handen, og du fär begge hendene fri til Å arbeide med.

15 Trekk stöpselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten när maskinen ikke er ibruik, ved vedlikehold og ved skiffe av tilbehør.

16 Fjern nokler

Gjør det til vane Å sjekke om nøkler og justeringsverktøy er fjernet for maskinen startes.

17 Unngå at verktøyet blir slätt på utilsiktet

BaerIkke maskinen med fingeren pa strombryteren narr den er tilkoblet stromnettet. Passpata strombryteren er avslatt narr du setter stopselet i stikkontakten.

18 Utendors skjoteledning

Utendørs ma det bare brukes skjeteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler for du setter stopselet i stikkontakten

För fortsatt bruk av maskinen skal eventuelle skadede deler aller deksler kontrolleres nøye for Åbringe på det rene om de fungerer riktig og utfører det de skal. Kontrolier justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig monter og er sik det skal ∀ere. En del uller et deksel som er skadet, skal repareres ell er skiftes ut av et autorisert verksted dersom ikke annet er angitt i braupsanvisingen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk违法犯罪 hvis den ikke kan slås av og på med bryteren.

21 ADVAREL!

Bruk bare tilbehør og utstyr som anbefales i braupsanvisningen og i katalogene. Bruk av annet verktøy aller tilbehør enn det som anbefales i braupsanvisningen eller i katalogene kan medfore en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert

DeWALT serviceeverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Boremaskin
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til Å lese nøye igjennom instruksjonsboken sik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Anti-stansfunksjonen hjelper deg Å ha kontroll over drillen ved stans, og du unngar at den trekkes ut av hendene dine. Dette kan skje när du driller stål ell bruker bor med store diamete i tre. Ved stans blir motoren slätt på og av med jevne mellomrom.

Det finnes tre varselsignaler:

• Kontrollniva: stanslampen blinker en gang hver gang du trykker ned bryteren (1).
  Elektronikken fungerer som den skal.
• Aktivert niva: dersom stansforholdet enna违法犯罪 avklart, stopper elektronikken maskinen, og lampen lyser konstant.
  -Varselsmodus: hvis lampen blinker gjentatte ganger, fungerer elektronikken seks som den skal. Ta med verktoyet til et autorisert DeWALT-verksted.

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for en speffenning. Kontroller alltid at nettspenningen er i overensstemmelse med speffenngen på typeskittet.

Ditt DEWALT verktoy er dobbeltisolert i samsvar med EN 50144.

Hvis det er nødvendig Å bruke skjoteledning,
må manbruke en godkjent skjoteledning som er
egnet til dette verktøyets kraftbehov (se tekniske
data). Hvis du bruker en kabeltrommel, bør du alltid
vikle kabelen helt av forst.

Montering og justering

Ta alltid stöpselet ut av stikkontakten for montering og justering av verktøyet.

Innsetting og fjerning av bits (fig. B)

Trykk inn spindellasen til a lase chucken ved insetting og fjerning av bits.

Trykk aldri inn spindellåsen mens maskinen kjoer.

Forover/bakover-skyvebryter (fig. C)

• Høyre/venstregange velges ved hjelp av bryteren for høyre/venstregange (3).

Vent alltid til motoren har stanset welt for rotasjonsretningen endres.

Fjerning av chuck (fig. E & F)

• Chuck-gapet Åpnes helt.
• Stikk en skrutrekker inn i chucken og fjern skruen som holder chucken fast (6) ved Å vri den med solen.
• Fest en umbrakonokkel i chucken og slå på den med en hammer som vist.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
Vær oppmerksom på hvor rorpplegg og ledninger befinner seg.
- Trykk barelettpamaskinen.Stor kraft foreriksiteraskere boring,men til at maskinen presterer dargligere og at levetiden eventuelt reduseres.

Skru P Å og AV (fig. A)

• Start maskinen ved Å trykke på bryteren for variabelt turtall. Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved Å slippe strombryteren.

• Om不同程度, trykk på laseknappen (2) for kontinuierlig drift og slipp bryteren. Laseknappen virker bare när maskinen gär for fullt.

• Når maskinen går i kontinuierlig drift, stanses den med et rask trykk på strømbryteren, som deretter slipspe. Skru alltid AV maskinen når arbeidet er avsluttet og for stopselet tas ut av kontakten.

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DeWALT-elektronverktoy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktoyet.

Smoring

Ditt elektoverktoy trenger-ie ekstra smoring.

Rengjoring

Hold ventilasjonsspaltene Åpane og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktoy og miljoet

Vern naturen. Kast ikke Produktet sammen med annet avfall nær det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon aller ta kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner blendret, noe som ikke blir opplynse separat.

GARANTI

30 DAGERS FORNOYD-KUNDEGARANTI

Hvis du ici er tilfreds med ditt DEWALT verktoy, kan det returneres innen 30 dager til din DEWALT forhandler uller til et DEWALT autorisert serviceverksted og du kan bytte ellr fape Pengene tilbake. Kvittering ma fremlegges.

Skulle ditt DeWALT verktoy trenge vedlikehold
eller service i de Forste 12 manedene etter det ble
kjopt, vil dette bl utfert gratis av et autorisert
DeWALT serviceverksted. Gratis
vedlikeholdsservice omfatter arbeidskostnader.
Tilbehors- og reservationskostnader ingar ikke.
Kvittering mä fremlegges.

- 1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil ellermangler som skyldes material-ller fabrikasjonsfeil, garanterer vi a erstatte alle defekte deler gratis uller, etter egen vurdering, erstatte verktoyet Gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til naermeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, aller ved ä kontakte DeWALT.
