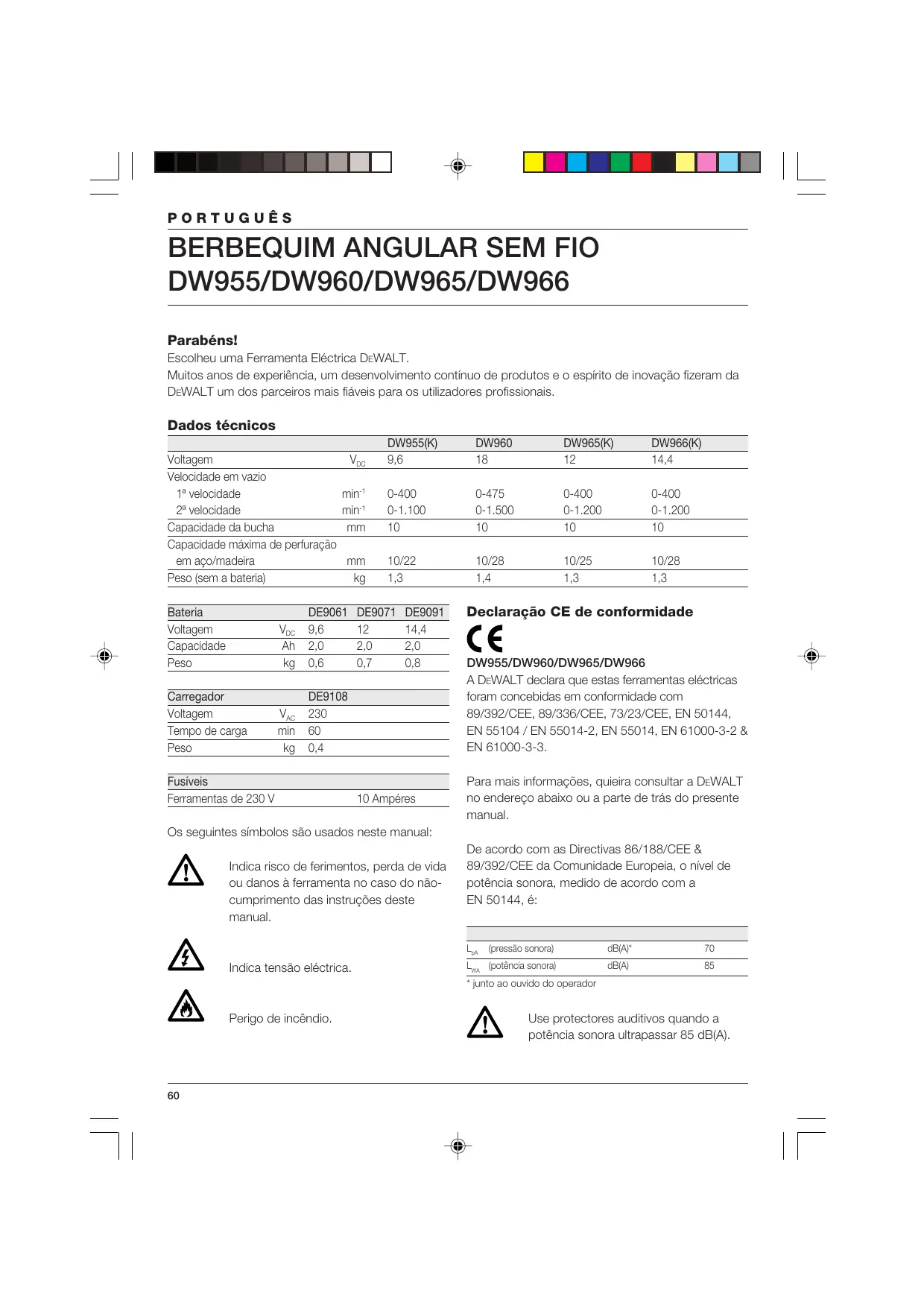

DW955/DW960/DW965/DW966 Parabéns! Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Dados técnicos Voltagem Velocidade em vazio 1ª velocidade 2ª velocidade Capacidade da bucha Capacidade máxima de perfuração em aço/madeira Peso (sem a bateria) VDC min-1 min-1

Bateria Voltagem Capacidade Peso VDC

10/22 1,3 10/28 1,4 10/25 1,3 10/28 1,3 DE9071 2,0 0,7 DE9091 14,4 2,0 0,8 10 Ampéres Declaração CE de conformidade DW955/DW960/DW965/DW966 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do nãocumprimento das instruções deste manual. De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: LpA Indica tensão eléctrica. (pressão sonora) LWA (potência sonora) dB(A)*

• junto ao ouvido do operador Perigo de incêndio.

Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). PORTUGUÊS Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: < 2,5 m/s2 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 6 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 7 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó ou partículas volantes. 8 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 9 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 10 Verifique a sua posição Mantenha sempre o equilíbrio. 11 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 12 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 13 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 14 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afiadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica DEWALT.

PORTUGUÊS Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 15 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT. 16 Retire o jogo de baterias Retire o jogo de baterias quando não estiverem em uso, antes de manutenção e ao substituir accessórios. 17 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhedizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar exclusivamente a cargo de técnicos qualificados. Regras adicionais de segurança para baterias

• Nunca tente abrir um jogo de baterias, por qualquer razão que seja. Placas em carregador e jogo de baterias Os seguintes símbolos são indicados as placas em carregador e jogo de baterias: 100% Em carga 100% Carregada Bateria defeituosa Não toque nos terminais com objectos condutores Não carregue baterias danificadas, substitua imediatamente Leia o manual de instruções antes de usar Use só baterias DEWALT, outras podem explodir causando ferimentos e danos Não usar em ambientes húmidos Substituir imediatamente cabos defeituosos +40 ˚c +4 ˚c Carregar só entre 4 °C e 40 °C Perigo de incêndio! Evite o curto-circuito dos contactos da bateria solta. Não armazene ou transporte a bateria sem a tampa de protecção fornecida estar colocada nos contactos.
• O líquido da bateria, uma solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico.

Ao fim da actividade desta bateria, desfaça-se dela da maneira menos nociva para o nosso ambiente Não queime as baterias PORTUGUÊS Verificação do conteúdo da embalagem A embalagem contém: 1 Berbequim angular sem fio 1 Bateria (apenas modelos K) 1 Carregador (apenas modelos K) 1 Caixa de transporte (apenas modelos K) 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) O seu berbequim angular sem fio é uma ferramenta de potência professional que foi desenhada especialmente para perfurações e para aparafusar em espaços limitados. 1 Interruptor de velocidade variável 2 Selector de sentido de rotação 3 Selector de velocidade 4 Bucha de aperto rápido 5 Manga da bucha 6 Bateria Carregador O seu carregador DE9108 aceita baterias DEWALT de entre 7,2 e 18 V. 6 Bateria 7 Manipulos de fixação 8 Carregador 9 Indicator da carga (vermelho) Segurança eléctrica O carregador foi concebido para uma única tensão. Verifique sempre se a tensão corresponde à voltagem indicada na placa de identificação. O seu carregador DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 0,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da assemblagem e do ajuste, retire sempre a bateria. Desligue sempre a ferramenta antes de inserir ou retirar a bateria. Bateria (fig. A) Carregador A bateria, após a primeira carga, só aceita uma carga de 80%. Depois de diversos ciclos de carga e descarga, já aceita a capacidade total. Controle sempre a corrente antes de carregar a bateria. Se a corrente funciona bem e a bateria não é carregada, leve o seu carregador a um Centro de Assistência Técnica DEWALT. Durante a carga, o carregador e a bateria poderão ficar um pouco quentes. Isto é normal e não indica qualquer problema. Não carregue o bateria a temperaturas ambientes menores que 4 °C ou maiores que 40 °C. Recomendamos uma temperatura de carga de: aprox. 24 °C.
• Para carregar a bateria (6), insira-a no carregador (8) como indicado e ligue-o. Certifique-se de que a bateria está completamente colocada no carregador. O indicator de carga vermelho (9) começa a piscar. Depois de aprox. 1 hora, o indicador fica permanentemente aceso. A bateria está então completamente carregada. A bateria pode ser retirada em qualquer altura ou continuar a ser carregada indefinidamente.

PORTUGUÊS Colocação e remoção da bateria

• Coloque a bateria no punho até se ouvir um estalido.
• Para retirar a bateria, carregue nos dois botões (7) ao mesmo tempo e puxe-a para fora do punho. Tampa da bateria (fig. B) É fornecida uma tampa de protecção para tapar os contactos de uma bateria solta. Se a tampa de protecção não estiver colocada, os objectos metálicos soltos podem causar curto-circuito nos contactos, provocando incêndio e danificando a bateria.
• Retire a tampa de protecção (10) antes de colocar a bateria (6) no carregador ou ferramenta.
• Coloque a tampa de protecção nos contactos imediatamente após remover a bateria do carregador ou ferramenta. Certifique-se de que a tampa de protecção está correctamente colocada antes de armazenar ou transportar a bateria solta. Como inserir e retirar uma broca (fig. A)
• Abra a bucha (4) rodando a manga (5) no sentido contrário ao do relógio e meta a ponta de aparafusar.
• Insira a broca até onde fôr possível e puxe-a ligeiramente para fora.
• Aperte bem rodando a manga no sentido do relógio agarrando com uma mão a parte roscada da bucha.
• Para retirar a ponta de aparafusar, proceda de forma inversa. Selector de sentido de rotação (fig. A)
• Para escolher a rotação à frente ou inverso use o botão (2), como indicado (veja a seta). Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. Selector de velocidade (fig. C) A sua ferramenta está dotada de duas velocidades (3) para se poder variar a relação velocidade/torque.

1 velocidade baixa/torque elevado (perfuração de grandes orifícios, operações com grandes parafusos) 2 velocidade elevada/torque baixo (orifícios e parafusos mais pequenos) Para os valores reais de velocidade, consulte os dados técnicos. Puxe sempre completamente o selector das engrenagens para a frente ou para trás.

• Não mude de velocidade quando a máquina estiver a trabalhar. Desmontagem e fixação da bucha (fig. D & E)
• Abra as garras da bucha o mais possível.
• Insira uma chave de fendas na bucha e retire o parafuso de fixação da bucha (11) rodando no sentido dos ponteiros do relógio (fig. D).
• Meta uma chave Allen na bucha e bata-lhe com um martelo como indicado na figura E. Assim se solta a bucha de forma que se pode desenroscar com a mão.
• Para montar a bucha proceda da forma inversa. Modo de emprego
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede.
• Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil.
• Para reduzir ao mínimo o bloqueamento da ferramenta ou das peças, diminua progressivamente a pressão na broca quando estiver próximo o final da operação.
• Mantenha o motor em funcionamento quando estiver retirando a broca do orifício efectuado. Neste modo impedirá que a broca fique bloqueada no furo. PORTUGUÊS Antes da operação:
• Certifique-se de que a bateria está (completamente) carregada.
• Insira a broca indicada.
• Marque o ponto onde pretende executar um orifício.
• Seleccione o sentido de rotação. Ligar (ON) e desligar (OFF) (fig. A)
• Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável (1). A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta.
• Para parar a ferramenta, liberte o interruptor.
• Para manter a ferramenta na posição desligada, mova o manipulo de selecção (2) para a posição central. A ferramenta está equipada com um freio que providencia parar o anel, logo que se libertar completamente o interruptor da velocidade variável. Furar em metal
• Utilize um lubrificante de corte sempre que pretender furar metais. As excepções são o ferro e o bronze, que deverão ser furados a seco. Furar em madeira
• Os furos em madeira podem ser efectuados com as mesmas brocas utilizadas para furar metal. No entanto, estas brocas podem aquecer demasiado. Para evitar este sobre-aquecimento deverá retirar frequentemente a broca do material a furar para arrefecimento e para limpar as aparas acumuladas na broca.
• Para furos de maiores dimensões utilize brocas para madeira a velocidades baixas.
• Use um bloco de madeira para apoiar peças que possam fragmentar-se. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muitotempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza
• Retire a ficha do carregador da tomada antes de limpar o corpo do carregador utilizando um pano macio.
• Remova a bateria antes de limpar a sua Ferramenta Eléctrica.
• Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Ambiente Bateria de substitução Este bateria de longa duração deve ser substiuída, quando deixar de ter a potência necessária ão trabalho, que dava anteriormente. Ao fim da sua actividade, desfaça-se dele da maneira menos nociva para o nosso ambiente:
• Consuma as baterias completamente e depois retire o jogo de baterias da ferramenta.
• As baterias NlCd são recicláveis. Leve-as ao seu concessionário ou a uma estação de reciclagem. As bateria podem ser recidadas ou serão destruidas de maneira conveniente. Ferramentas já usadas Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e serlhe á apresentada a melhor solução.
• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.
• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual.
