KULLANIM KILAVUZU DW965K-2 DEWALT

Bir DEWALT elektrikli aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALT'ı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

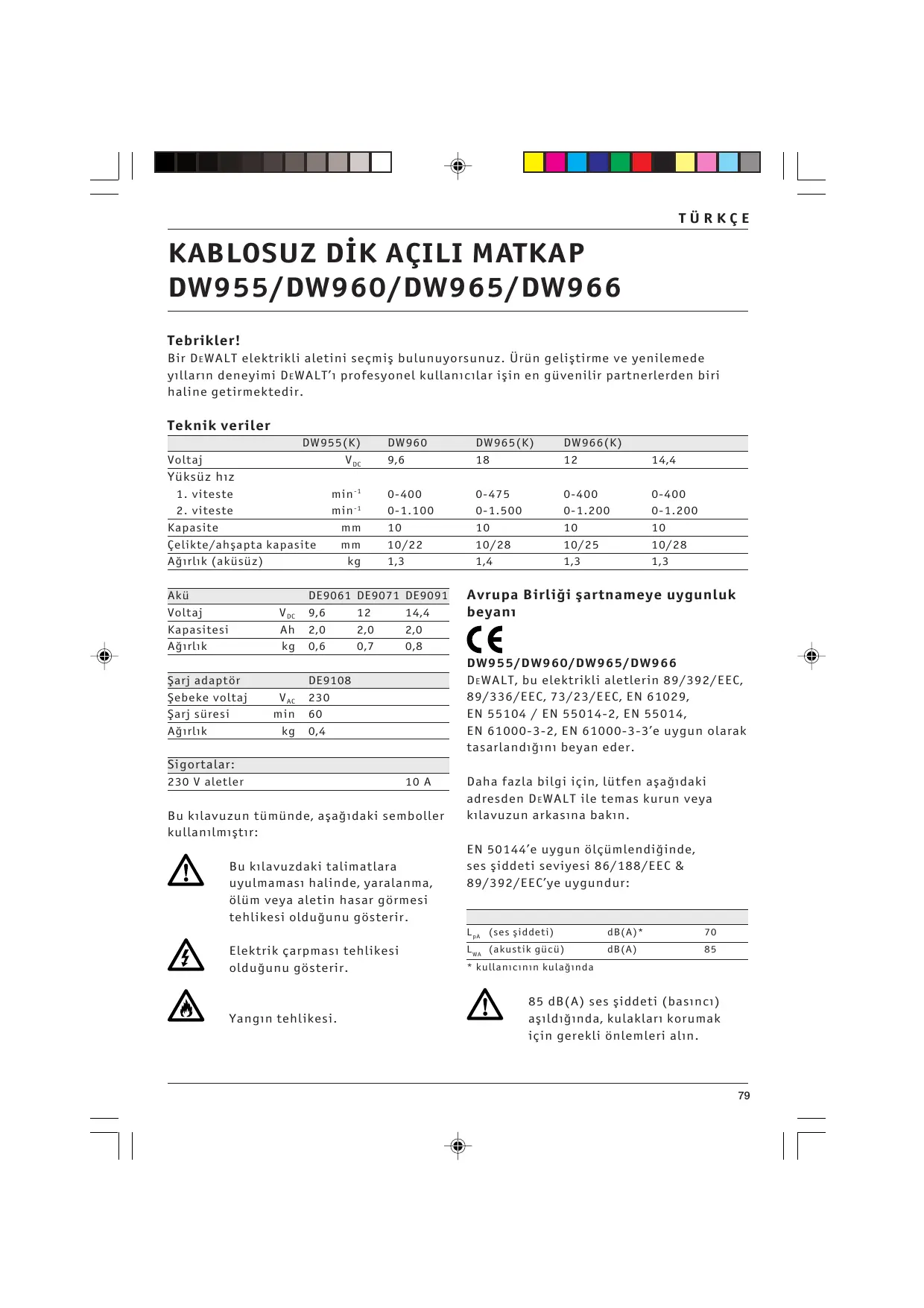

Teknik veriler

	DW955(K)	DW960	DW965(K)	DW966(K)
Voltaj	V_DC	9,6	18	12	14,4
Yüksüz hiz
1. viteste	min^-1	0-400	0-475	0-400	0-400
2. viteste	min^-1	0-1.100	0-1.500	0-1.200	0-1.200
Kapasite	mm	10	10	10	10
Çelikte/ahşapta kapasite	mm	10/22	10/28	10/25	10/28
Ağırlık (aküsüz)	kg	1,3	1,4	1,3	1,3

Akü		DE9061	DE9071	DE9091
Voltaj	V_DC	9,6	12	14,4
Kapasitesi	Ah	2,0	2,0	2,0
Ağırlık	kg	0,6	0,7	0,8

Şarj adaptör		DE9108
Şebeke voltaj	V_AC	230
Şarj süresi	min	60
Ağırlık	kg	0,4

Sigortalar:
230 V aletler	10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Yangın tehlikesi.

Avrupa Birliği şartnameye uygunluk beyanı

Daha fazla bilgi için, lütfen aşağıdaki adresden DEWALT ile temas kurun veya kılavuzun arkasına bakın.

EN 50144'e uygun ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 89/392/EEC'ye uygundur:

L_pA (ses şiddeti)	dB(A)*	70
L_WA (akustik gücü)	dB(A)	85

* kullanıcıının kulağında

85 dB(A) ses şiddeti (basıncı)aşıldığında, kulakları korumak için gerekli önlemleri alın.

Bu aletin ivme karesinin ortalama ağırlıklı kökü EN 50144'e uygundur:

$$ < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

$$ \chi . f o p s m a n $$

Güvenlik talimatları

Elektrikli aletleri kullanırken daima, yangin, elektrik çarpması ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarına uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağıdaki güvenlik talimatlarını dikkatle okuyun. Bu talimatları güvenli bir yerde saklayın.

Genel Bilgiler

1 Çalışma alanınızı temiz tutun
Dağınık yerler ve tezgahlar kazaya neden olabilir.
2 Çalışma alanınızın çevre koşullarına dikkat edin
Elektrikli aletleri rutubete maruz bırakmayın. Çalışma alanınızı iyi aydınlatın. Elektrikli aletleri, yanıcı sıvı ve gazların bulunduğu ortamlarda kullanmayın.
3 Elektrik çarpmasına karşı önlem alın
Topraklanmış yüzeylere temastan kaçının (Örn: borular, radyatörler, ocaklar ve buzdolapları).
4 Çocukları aletlerden uzak tutun
Çocukların aletle veya uzatma kablosu ile temasına izin vermeyin. Herkesi çalışma alanından uzak tutun.
5 Kullanılmayan aletleri saklayın
Kullanılmayan elektrikli aletleri kuru, güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

6 Uygun giyinin

Bol elbise giymeyin, takı takmayın. Hareketli motor parçaları bunları kapabilir. Açık havada çalışken, tercihen lastik eldiven kullanın ve kaymaz tabanlı ayakkabı giyin. Saçınız uzunsa koruyucu başlık giyin.

7 Koruyucu gözlük takın

İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın.

8 Maksimum ses şiddetine dikkat edin

Ses şiddeti 85 dB(A)’yı aşarsa, kulağınızı korumak için gerekli önlemleri alın.

9 İşlediğiniz parçayı iyi sabitleyin

İşlediğiniz parçayı sabitlemek için, işkence veya mengene kullanın.

Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

10 Aşırı uzanarak çalışmayın

Daima yere sıkı ve dengeli basmaya dikkat edin.

11 Daima dikkatli olun

Yaptığınız işe dikkat edin. İnsiyatifinizi kullanın. Yorgunken aleti kullanmayın.

12 Ayar anahtarlarını ve aparatlarını çıkartın

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtar ve aparatının bulunmamasına dikkat edin.

13 İşe uygun alet kullanın

Küçük alet veya aksesuarları, ağır hizmet tipi aletin görevini yapmaya zorlamayın. Alet, imalat amacına uygun olan işi daha iyi ve güvenli yapacaktır. Dikkat! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar ve parçaların kullanımı yaralanma riski doğurabilir.

14 Aletlerinize iyi bakın

Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarlı ise yetkili DEWALT servisine onartın. Tüm komuta mekanizmasını kuru, temiz ve yağlardan uzak tutun.

15 Hasarlı parça kontrolü yapın

Aleti kullanmadan önce, düzgün çalışacağından ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapın. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasarlı siperleri veya diğer arızalı parçaları talimatlar uyarınca onartın veya yeniletin. Tetiği arızalı ise, aleti kullanmayın. Tetiği yetkili bir DeWALT onarım merkezinde değiştirin.

16 Aletin akü grubunu çıkarın

Kullanılmadığında, bakımdan önce ve aksesuarları değiştiriyorken akü grubunu çıkarın.

17 Aletinizi, yetkili bir DEWALT onarım merkezinde onartın

Bu elektrikli alet ilgili güvenlik kurallarına uygundur. Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafından onarılmalıdır.

Aküler için ilave emniyet talimatları

Yangın tehlikesi! Yerinden çıkarılmış bataryanın uçlarının kısa devre yapmasını önleyin! Bataryaları uçlarında size verilen koruyucu kapaklar olmadan saklamayın veya taşımayın.

- % 25-30' luk bir potasyum hidroksit eriyiği olan akü sıvısı zararlı olabilir. Deriye temas etmesi durumunda derhal bol su ile yıkayın. Limon suyu veya sirke gibi yumuşak bir asit ile nötrleştirin. Göze temas etmesi halinde en az 10 dakika temiz bol su ile yıkayın. Bir doktora danışın.

- Ne sebeple olursa olsun bir aküyü açmayı asla denemeyin.

Şarj adaptörü ve akü üzerindeki etiketler

Bu kılavuzda kullanılan resimyazılara ek olarak şarj adaptörü ve akü üzerindeki etiketler aşağıdaki resimyazıları gösterirler:

Akü şarj oluyor

Akü şarj oldu

Akü kusurlu

Zararlı cisimleri sokmayın

Hasara uğramış aküleri şarj etmeyin

Kullanmadan önce kılavuzu okuyun

Sadece DEWALT aküleri ile kullanın, diğerleri patlayarak can ve mal kaybına yol açabilir

Su ile temas ettirmeyin

Kusurlu kabloları derhal değiştirin

Sadece 4 °C ile 40 °C arasında şarj edin

Aküyü çevreye gereken özeni göstererek atın

Aküyü yakmayın

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Kablosuz dik açılı matkap

1 Akü (sadece K modelleri)

1 Şarj adaptör (sadece K modelleri)

1 Kutu (sadece K modelleri)

1 Kullanım kılavuzu

1 Açılımlı çizim

• Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
• Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (şekil A)

Kablosuz dik açılı matkabınız, profesyonel delme ve vidalama işleri dar yerlerde için tasarlanmıştır.

1 Değişken hız anahtarı
2 Sağ/sol dönüş kontrol düğmesi
3 İki vitesli dişli
4 Anahtarsız mandren
5 Kovanı
6 Akü

Şarj adaptör

DE9108 şarj adaptörünüz 7,2 ila 18 V arasında değişen DEWALT akü paketlerini kabul eder.

6 Akü
7 Kurtarma düğmeler
8 Şarj adaptör
9 Şarj lamba (kırmızı)

Elektrik güvenliği

Şarj adaptörü, sadece tek voltaj için tasarlanmıştır. Daima şebeke voltajının, adaptörünüzün üstünde yazılı olan voltajla ayını olmasına dikkat edin.

DEWALT adaptörünüz, EN 50144 uyarınca çift yalıtımlıdır, bu nedele topraklanması gerekmez.

Kablo ya da Fişin değiştirilmesi

Kablo ya da fişi değiştirirken, çıplak bakır tellerin arz ettiği tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çıplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Montaj ve ayarlama

Montaja ve ayarlama işlemine başlamadan önce aküyü cihazdan çıkartın.

Aküyü takmadan ya da çıkartmadan önce aleti daima kapatın.

Akü (şekil A)

Akünün şarj edilmesi

Aküyü ilk kez ya da uzun bir süre kullanmadıktan sonra şarj ettiğinizde, yalnızca % 80 oranında şarj olacaktır. Akü birkeç kez şarj edilip deşarj olduktan sonra tam kapasite şarjr ulaşacaktır.

Aküyü şarj etmeden önce aletin elektrik bağlantısını kontrol edin. elektrik bağlantınızda bir sorun olmadığı halde akünüz şarj olmuyorsa, şarj cihazınızı yetkili bir DEWALT servisine getirin.

Şarj sırasında akü ve şarj cihazı ısınabilir. Bu normal bir durumdur ve herhangi bir sorunun olduğunu göstermez.

Aküyü <4 °C ya da >40 °C arası çevre sıcaklıklarında şarj etmeyin. Önerilen şarj sıcaklığı: ortalama 24 °C.

- Aküyü (6) şarj etmek için şekilde gösterildiği gibi şarj cihazına (8) takın ve şarj cihazının fişini prize takın. Akünün, şarj cihazına tam olarak oturup oturmadığını kontrol edin. Kırmızı şarj göstergesi (9) yanıp sönmeye başlayacaktır. Gösterge, takriben bir saat sonra yanıp sönmeye son vercek ve sürekli yanmaya başlayacaktır. Akünüz artık tam olarak şarj edilmiştir. Akü şarj cihazından istenildiği zaman çıkartılabilmekte ya da elektriğe bağlı şarj cihazının içinde belirsiz bir süre bırakılabilmektedir.

Akünün takılması ve çıkartılması

- Aküyü şarj yerine oturtun.

- Aküyü şarj yerinden almak için iki serbest bırakma düğmesine (7) aynı anda basıp aküyü çıkartın.

Batarya kapağı (şekil B)

Sökülen bataryaların uçlarını korumak için koruyucu bir kapak bulunur. Koruyucu kapak takılı olmaksızın, ortalıkta bulunan metal cisimler uçları kısa devre yaptırabilir ve yangın tehlikesi ortaya çıkabilir. Bu sırada batarya da zarar görebilir.

• Bataryayı (6) şarja veya aletin içine yerleştirmeden önce koruyucu kapağı (10) çıkartın.
• Bataryayı şarjdan veya aletten çıkartır çıkarmaz uçların üzerine koruyucu kapağı hemen takın.

Sökülen bataryayı saklarken veya taşırken koruyucu kapağın yerinde olduğundan emin olun.

Matkap uçlarının takılması ve sökülmesi (şekil A)

• Kovanı (5) saat yönünün aksine çevirerek mandreli (4) açın ve matkap ucunu içine yerleştirin.
• Matkap ucunu, girebildiği kadar mandrel ucunun içine sokun ve sıkıştırmadan önce hafifçe kaldırın.
• Kovanı saat yönünde çevirerek mandreli iyice sıkıştırın.
• Matkap ucunu sökmek için işlemi ters sırada yürütün.

Sağ/sol dönüş kontrol düğmesi (şekil A)

- İleri/geri dönüş yönünü seçmek için, şekilde gösterilen ileri/geri seçme düğmesini (2) kullanın (alet üzerindeki oklara dikkat ediniz).

Dönüş yönünü değiştirmeden önce daima motorun tamamen durmasını bekleyin.

İki vitesli dişli (şekil C)

Aletiniz, tork oranı ayarı için iki hızlı vitesle (3) donatılmıştır.

1 Düşük hız/yüksek tork (büyük çaplı delik açılması, büyük vidaların sıkılması)

2 Yüksek hız/düşük tork (küçük çaplı delik açılması, küçük vidaların sıkılması)

Hız değerleri için teknik verilere bakınız.

İki vitesli selektörü daima tamamen öne ya da arkaya itin.

- Tam hızda veya delme işlemi sırasında vites değiştirmeyin.

Mandrelin sökülmesi ve takılması (şekil D & E)

• Mandren çenelerini mümkün olduğu kadar çok açınız.
• Şekil D'de gösterildiği gibi bir tornavida ile mandreldeki tespit vidasını (11) saat yönünde çevirerek sökün.
• Mandrele bir Allen anahtarı takarak, şekil E'de gösterildiği gibi bir çekiçle üzerine vurun. Mandrel bu şekilde elle sökülebilecek kadar gevşetilebilmektedir.
• Mandreli tekrar yerine takmak için işlemi ters sırada yürütün.

Kullanım talimatları

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Boru ve kabloların nerede olduğunu tespit edip dikkat ediniz.
• Cihaza hafif bir basınç uygulayınız. Fazla bastırmak, delme hızını arttırmaz, ancak cihazın performansını ve önrümü azaltır.
• İşlenen malzemenin delinmesiyle görülen boğulmayı önlemek için, işlemin sonuna doğru delme noktası basıncını kademeli olarak azaltın.
• Matkap ucunu açılan delikten çıkartırken motoru çalıştırmaya devam edin. Böylece matkap ucunun sıkışması önlenir.

Kullanmadan önce:

• Akünüzün (tam) şarjlı olmasına dikkat edin.
• Uygun bir matkap ucu kullanın.
• Deliğin açılacağı noktayı işaretleyin.
• İleri ya da geri dönüş yönünü seçin.

Çalıştırma ve kapatma (şekil A)

• Aleti çalıştırmak için değişken hız anahtarını (1) basın. Değişken hız anahtarını uygulanan basınç, aletin hızını belirlemektedir.
• Cihazı durdurmak için düğmeyi bırakınız.
• Aleti kapalıyken kitlemek için ileri/geri seçme düğmesini (2) ortaya çekin.

Matkabınız, hız ayar anahtarı tam olarak salınmasıyla birlikte aleti durduran bir fren tertibatı ile donatılmıştır.

Metal delme

- Metal delerken bir kesme yağlama maddesi kullanın. Dökme demir ve pirinç ise kuru delinmelidir.

Ahşap delme

• Ahşap delerken, metal için kullanılan burmalı matkap uçların aynıları kullanılabilmektedir. Bu uçlar, sık sık dışarı çekilerek yivlerdeki kıymıkların temizlenmemesi halinde fazla ısınabilir.
• Büyük delikler için yivli çelik matkap uçları kullanın.
• Parçalanabilecek parçaları desteklemek için bir ahşap blok kullanın.

Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Yağlama

Elektrikli aletiniz, ek yağlama gerektirmez.

Temizlik

• Temizlemeden önce, şarj adaptörünü AC prizinden çıkartın.
• Elektrikli aletinizi temizlemeden önce aküyü sökün.
• Havalandırma kanallarının temiz ve açık olmasına dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin.

Çevre

Şarj edilebilir akü grubu

Bu uzun ömürlü akü daha önceden kolayca yapılan işlerde yeterli güç üretemediğinde yeniden şarj edilmelidir. Teknik ömrünün sonunda çevremize gereken özeni göstererek atın:

• Aküyü tamamen boşaltın, sonra aletten çıkarın.
• NiCd hücreler geri kazanılabilir. Onları bayinize veya yerel bir geri kazanma istasyonuna götürün. Toplanan aküler geri kazanılacak veya uygun şekilde imha edilecektir.

İstenmeyen aletler ve çevre

Atacağını eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldıran DEWALT onarım merkezlerine götürün.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ •

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazı şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ •

Bir yıllık tam garantiye ek olarak, tüm DEWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağıdaki aktivari kapsamaz:

• Aksesuarlar
• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın.
