GEBRUIKSAANWIJZING DCD930VX DEWALT

Europa 230 V voerktoj 10 Amp, el-net

Definitioner: sikkerhedsretningslinjer

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

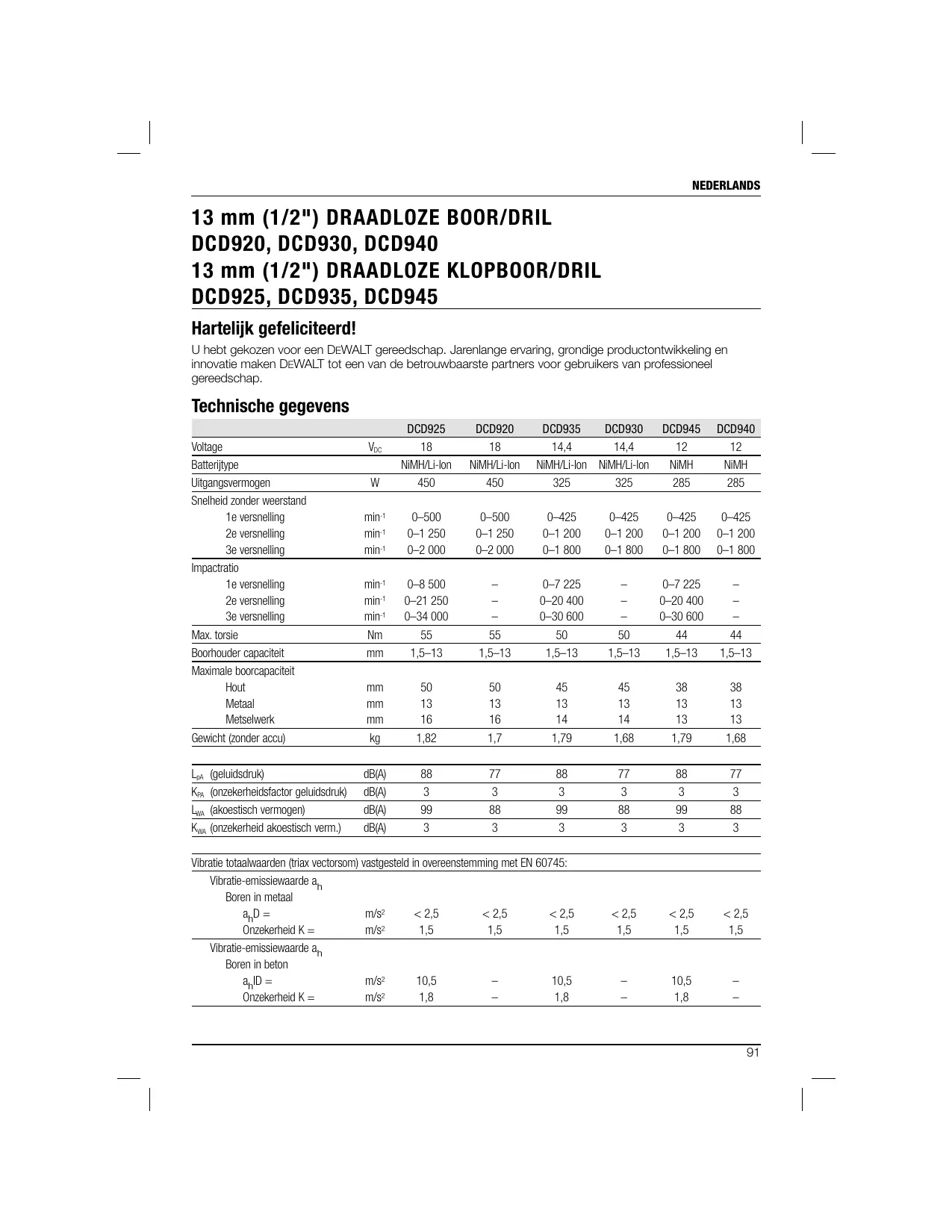

Technische gegevens

		DCD925	DCD920	DCD935	DCD930	DCD945	DCD940
Voltage	\(V_{\text{DC}}\)	18	18	14,4	14,4	12	12
Batterijtype		NiMH/Li-1on	NiMH/Li-1on	NiMH/Li-1on	NiMH/Li-1on	NiMH	NiMH
Uitgangsvermogen	W	450	450	325	325	285	285
Snelheid zonder waarstand
1e versnelling	min-1	0-500	0-500	0-425	0-425	0-425	0-425
2e versnelling	min-1	0-1 250	0-1 250	0-1 200	0-1 200	0-1 200	0-1 200
3e versnelling	min-1	0-2 000	0-2 000	0-1 800	0-1 800	0-1 800	0-1 800
Impact ratio
1e versnelling	min-1	0-8 500	-	0-7 225	-	0-7 225	-
2e versnelling	min-1	0-21 250	-	0-20 400	-	0-20 400	-
3e versnelling	min-1	0-34 000	-	0-30 600	-	0-30 600	-
Max. torsie	Nm	55	55	50	50	44	44
Boorhouser capacititeit	mm	1,5-13	1,5-13	1,5-13	1,5-13	1,5-13	1,5-13
Maximale boorcapaciteit
Hout	mm	50	50	45	45	38	38
Metaal	mm	13	13	13	13	13	13
Metselwerk	mm	16	16	14	14	13	13
Gewicht (zonder accu)	kg	1,82	1,7	1,79	1,68	1,79	1,68
LpA(geluidsdruk)
	dB(A)	88	77	88	77	88	77
KpA(onzekerheidsfactor geluidsdruk)
	dB(A)	3	3	3	3	3	3
LwA(akoestisch vermogen)
	dB(A)	99	88	99	88	99	88
KwA(onzekerheid akoestisch verm.)
	dB(A)	3	3	3	3	3	3

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:
Vibratie-emissiewaarde ahBoren in metaal
ahD=	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5
Onzekerheid K=	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Vibratie-emissiewaarde ahBoren in beton
ahID=	m/s2	10,5	-	10,5	-	10,5	-
Onzekerheid K=	m/s2	1,8	-	1,8	-	1,8	-

NEDERLANDS

Het in dit informatieblad gegeven
trillingsuitstootniveau werd gemeten in
overeenstemming met een in EN 60745 gegeven
gestandaardiseerde test en kan worden gebruikt om
een stuk gereedschap met een ander te vergelijkden.
Het kan worden gebruikt voor een voorlopige
beordeling van bloatstelling.

WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoires of als het Niet goed wordt onderhonden, dan kan de trillingssemissie verschillend zijn. Dit kan het blootstellingsniveau aanzijelijk verhogen over de hele werkperiode.

Een schatting van het blootstellingsniveau voor trilling要去ek rekening honden met hoe vaak het gereedschap uitgeschakeld is of wanner het gereedschap wel aan staat maar Niet daadwerkelijk gebruikt worden. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode.

Bepaal extra veilgheidsmaatregelen om de gebruiker te beschemen gegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organise van werkpatronen.

Accuset		DE9180	DE9503	DE9140	DE9502	DE9501
Accutype		Li-Ion	NiMH	Li-Ion	NiMH	NiMH
Spanning	\(V_{DC}\)	18	18	14,4	14,4	12
Capaciteit	\(A_h\)	2,0	2,6	2,0	2,6	2,6
Gewicht	kg	0,68	1,0	0,58	0,86	0,69

Lader		DE9135	DE9116
Netspanning	\(V_{AC}\)	230	230
Accutype		NiCd/NiMH/Li-lon	NiCd/NiMH
Geschatte laadtijd	min	40(2,0 Ah accusets)	60(2,0 Ah accusets)
Gewicht	kg	0,52	0,4

Zekeringen:

Europa 230 V-gereedschap 10 ampère, stroomnet

Definities: Veiligheidsrichttlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden totkleine of matigeLetsels.

VOORZICHTIG: Indien gebruikt zonder het verilgheidsalarmsymbool wijst dit op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden tot schade aan eigendommen.

Wijst op risico van een elektrische schok.

Wijst op brandevaar.

EG-conformiteitsverklaring

DCD925, DCD920, DCD935, DCD930, DCD945, DCD940

DeWALT verwäart dat dazu onder "technische gegevens" beschreiben producten werden ontolworpen in overeenstemming met: 98/37/EEC (tot 28 dec. 2009), 2004/108/EC, 2006/42/EC (vanaf 29 dec. 2009) 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Voor meer informatie(Int)kunt u contact opnemen met DEWALT op onderstaand adres, of(Int)kunt u dechterzijde van de handleiding raadplegen.

Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT.

X. fipmm

Horst Grossmann

Vice-president Techniek en productontwikkeling

DEWALT, Richard-Slinger-Strase 11,

D-65510, Idstein, Duitsland

27.03.2009

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Algemene veiligheidswaarschuwingen elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies. Indien geen gevolg aan deze aanwijzingen worden gegeven, kan dit leiden tot elektrische schok, brand or ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIESOM LATER TE RAADPLEGEN

De term 'elektrisch gereedschap' in alle onderstaande waarschuwingen verwijst aanuw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen.
b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creert vonken waardoor stof of dampen vlam konnen vatten.
c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschicht stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodifieerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geoarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is.
c) Stel elektrische werktuigen nicht bloot aan regen of water. Als er water in elektrische werktuigenterechtkommen, neemt het risico van een elektrische schok toe.
d) Gebruik het snoer Niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontacte trekken. Houd het snoer uit de buurt van ditte, olie, scherpe kanten of bewegende defen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.
e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok.
f) Indien het bedieren van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

NEDERLANDS

3) PERSONOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheidijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbeschemming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbeschemming, vermindert de kans op letsels.
c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevalten tot gevolg hebben.
d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden.
e) Reik nicht te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebts u in onverwachte omstandigheden een betere controle over het elektrische werktuig.
f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderden. Losse kleding, sieraden of lang haar können vastraken in bewegende onderden.
g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten�n en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gezaren beperken.

4) HET GEBRUK EN ONDERHOUD VAN ELEKTRISCHE WERKTUIGEN

a) Forceer het elektrische werktuig Niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap za发展格局beter en veiliger doen gegen de slenelheid waarvoort het is bedoeld.

b) Gebruik het elektrische werktuig Niet als de schakelaar het Niet in- en uitschakelt. Elk werktuig dat Niet met de schakelaar kan worden bediend, is gevaarlijk en要去 worden gerepareerd.
c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijktepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig worden geactiveerd.
d) Bewaar elektrische werktuigen die nicht worden gebruikt buiten het bereik van kinderen en LAST mensen die nicht vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig Niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud elektrische werktuigen. Controller op fouitieve uittlijing of vastlopen van beweegbare defen, gebroeken onderdelen of een andere omstandigheid die de werkung van het elektrische werktuig kan beinvloeden. Als het elektrische werktuig beschadigd is,That is, the work of a man who has been employed in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked in the work of a man who has worked
f) Houd zaagwerktuigen scherp en schoon. Goed onderhonden zaagwerktuigen met scherpe zaagkanten zullen minder nsel vastlopen en zich makkelijker te gebruiken.
g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd waar bij rekencing met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg hunnen hebben.

5) GEBRUIK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die worden vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset kan leiden tot een brandrisico als deze lader worden gebruikt met een andere accuset.
b) Gebruik elektrische werktuigen alleen met specialaarvoortbestemdeaccusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben.

c) Wonneer de accu Niet worden gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding hunnenakmen van de enepool aan derere.Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand.
d) Wanner de accu onjuist worden gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanner de vloeistof in contact kommt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw elektrische werktuig onderhonden door een erkende onderhoudsmonteur die alleen identieke verrangingsonderdelen gekruikt. Hiermee worden de veiligheid van het elektrische werktuig gewaarborgd.

AANVULLENDE SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsvoorschriften boor/dril/ klopboor

• Draag gehoorbeschermingijdens het boren. Bootstelling aan geluid kan leiden tot gehoorverlies.
• Gebruik aanvullende handgren indien meegeleverd bij het gereedschap. Als u de controle over het apparaat verliest, kan dit tot personlijk letsel leiden.
• Houd gereedschap vast aan geisoleerde handgrepen als u een handleding uitvoert waar bij het gereedschap in contact kan komen met verborgen bedrading of het eigen stroomsoer. Snijdaccessoires die in contact komen met bedrading die onder stroom staat können ijzeren onderdelen van het gereedschap onder stroom zetten en de operator een elektrische schok gezven.
• Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te zetten en het op een stabiele plaats te ondersteunen. Als u het werkstuk gegen uw lichaam houdt, is dat onstabel en kan het leiden tot het verlies van de controle.
• Draag gehoorbeschemming als u gedurende langere&tjd met de boor werkt. Langdurige blootstelling aan intense geluiden kan

gehoorverliesveroorzaken.Tijdelijk gehoorverlies of ernstige schade aan het trommelvies kan optreden door hoge geluidenijdens het klopboren.

• Draag een veiligheidsbril of een andere oogbescherming. Klopboren en boren zorgen ervoor dat splinters rondvliegen. Rondvliegende deeltjes können leiden tot permanente beschadiging van uwogen.
  Klopboor onderdelen en het gereedschap worden heet tijdens het gebruik. Draag handschoenen als u ze aanraakt.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsmiddelen können sommige overige risico's Niet worden vermeden. Dit zich:

• Gehoorbeschadiging.
• Risico op lichamelijke letsels door rondvliegende deeltjes.
  Risico op brandwonden door bijbehoren die warm wordenijdens de bediening.
• Risico op lichamelijke letsel door langdurig gebruik.

Markeringen op gereedschap

De volgende pictogrammen worden aufgebeeld op het gereedschap:

Lees voor gebruik de gebruiksaanwijzing.

Draag oogbescheming.

POSITIE VAN DATUMCODE

De datumcode, die ook het jaar van fabricage bevat, staat gedrukt op het opperviak van het omhulsel dat de bevestigingsverbinding vormt:tussen het werktuig en de accu!

Voorbeeld:

2009 XX XX

Fabricagejaar

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstrumenties voor de acculaders DE9135/DE9116.

NEDERLANDS

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuingen op de lader, de accuset en op het product waarin de accuset worden gebruikt.

GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sondernen met geleidende voorwerpen. Dit kan leiden tot elektrische schokken of elektrocutie.

WAARSCHUWING: Elektrocutiegevaar.
Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken.

VOORZICHITG: Risico op brandwonden. Laad, om het risico op letse te beperken,uitsuitend oplaadbare batterijen van DEWALT op. Andere typen accu's kunnen barsten. Dit kan leiden tot lichamelijk letseI en schade.

VOORZICHITIG: Als de lader is aangesloten op de voedingsbron, kuren de blootliggende contactpunter in de lader onder bepaalde omstandigheden kortsluten onder invloed van vreemd materiaal. Vreemde geleidende materialen, waaronder, maar Niet berekt tot, staalwol, aluminiumfolie of een openhoping van metaaalhoudende deeltjes, moeten uit de buurt van openingen in de lader worden gehonden. Koppel de lader altijd los van de voedingsbron als er geen.accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zich specifiek op elkaar afgestemd.
• Deze laders zich nicht bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu's. Bij andere toepassingen bestaat risico op brand, elektrische schokken of elektrocutie.
• Stel de lader Niet bloot aan regen of sneeuw.
• Trek de stekker Niet los aan het snoer wanner u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.
• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.
• Gebruik geen verlengsnoer, tenzij dit=echt noodzakelijk is. Gebruik van een verkeerd

verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.

• Plaats geen voorwerpen op de lader en plaatds de lader Niet op een zicht oppervlak. Hierdoor kannen de ventilatieopeningen geblokkeerd raken, wat kan leiden tot extreemo hoge interne temperaturen. Houd de lader verwijdend van warmtebronnen. De lader wordt geventileerd via groeven aan de bovenen onderkant van de behuizing.
• Gebruik de lader nicht als het snoer of de stekker beschadigd is — verwang deze in dat geval direct.
• Gebruik de lader nicht als er hard tegenaan is gestoten, als hij is gevallen of op enigerlei wijze is beschadigd. Ga ermee maar een erkend reparatiepunt.
  Haal de lader Niet uit elkaar; ga ermee\ aar een erkend reparatiepunt wonneer\ onderhoud of reparatie nodig is. Als de lader\ verkeerd in elkaar worden gezet, kan dit leiden\ tot risico op brand, elektrische schokken of\ electrocutie.
  Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U verminder dit risico Niet door de accuset te verwijderen.
• NOOIT proberen twee laders samen te verbinden.
• De lader is ontworpen om te functioneren met de standard 230V huishoudelijkste stroomvoorziening. Probeer het toestel Niet te gebruiken met een andere spanning. Dit geldt Niet voor de lader van het apparaat.

BEWAAR DEZE INSTRUCTIES

Opladers

De DE9116 oplader werkt op 7,2-18V NiCd en NiMH batterijen.

De DE9135 oplader werkt op 7,2-18V NiCd, NiMH of Li-Ion batterijen.

Deze opladers—hebben geen aanpassingen nodig en zich ontworpen voor een gemakkelijke bediening.

Laadprocedure

GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sonderen met geleidende voorwerpen. Risico van elektrische schok of elektrocutie.

1. Sluit de lader (k) aan op een geschikt stopcontact voordat u de accuset erin plaatst.
2. Plaats de accuset in de lader. Het rode (oplaad-) lampje za doorlopend knipperen om aan te geven dat het oplaadproces begonnen is.
3. Als het rode AAN-lampje continu blijft branden, is het opladen voltooid. De accu is volledig opgeladen en mag onmiddelijk worden gebruikt of in de lader blijven.

OPMERKING: Om Tmaxale prestaties en levensduur van de NiCd, NiMH en Li-lon batterijen te garanderen laadt u de accu tenminste 10 urr voor het eerste gebruik op.

Oplaadproces

In onderstaande babel staat aangegeven hoe u uit de oplaadindicatoren kurz aflleiden in welt stadium van het opladen de accu zich bevindt.

De automatische verversingsmodus maakt de individuele cellen in de accu op de piekcapaciteit gegelijk of balanceert ze. Accu's dienen wekelijks te worden opgeladen of telkens als de accu Niet meerdezelfde hoeveeelheid werk levert.

Om uw accu te verversen planta st u de accu Zoals gebruikelijk in de acculader. Laat de accu tenminste 10 eer in de acculader.

Hete/koude accuvertraging

Als de oplader detecteert dat een accu te heet of te koud is, begint deutsche automatisch met een hete/ koude accuvertraging, waar bij het opladen worden uitgesteld totdat de accu een geschikte temperatuur heeft bereikt. De oplader schakelt verrolgens automatisch maar de oplaadmodus voor de accu. Deze functionaliteit verzekert u van maximale levensduur van de accu.

UITSLUITEND LI-ION ACCU'S

Li-Ion accu'sijn ontworpen met een elektronisch beschemmingssystem dat de accu beschermt gegen te lang opladen, oververhitting en bijna volledige ontlading.

Het gereedschap schakelt automatischuit als het elektronische beschemingssystem in werkung

treedt. Als dit gebeurt, plaatst u de Li-Ion accu in de lader totdat deutsche volledig is opgeladen.

Belangrijke veiligheidsinstrumenties voor alle accusets

Wonneer u venvangingsaccusets besteld, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel achteraan deze handleiding voor de compatibiliteit van laders en accusets.

De accuset is nicht volledig opgeladen wanner die uit de verpakking kommt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreiben oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, Zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader teplaatsen of eruit te halen hunnen stof of dampen ontvammen.
• Laad de accusets enkel in DEWALT laders.
• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.
• Het werktuig en de accuset Niet opbergen of gebruiken in ruimtes waar de temperatuur 40^ (105^) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer).

GEVAAR: Probeer nooit de accu te openen om welke reden dan ook. Plaats de accu Niet in de acculader wanner derze gebroken of beschadigd is Oefen geen kracht op de accu uit,That deze nicht vallen en beschadig ze Niet.Gebruik een accu of acculader nicht wanner deze een zware klap heeft gekreten, is latent vallen, er overheen is gereden of op enigerlei wijze is beschadigd (d.w.z. doorboard met een spijker, geslagen met een hamer, erop getrap is).Dit kan leiden tot een elektrische schok of elektrocutie. Beschadigde accu's dienenaar het servicecentrum te worden gebracht voor recycling.

VOORZICHTIG: Wonneer het werktuig Niet gebruikt worden,plaats het dan op zijn zijkant op een stabiele ondergrond waar niemand er kan over struikelen of vallen. Sommige werktuigen met groe accusets staanrechtop op de accuset, waardoor deze makkelijk omver kan vallen.

NEDERLANDS

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR NIKKEL CADMIUM (NiCd) OF NIKKEL METAAL HYDRIDE (NiMH)

• Verbrand de.accuset Niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.
• Er kan eenklein vloeistoflek optreten uit de accuset bij extreem gebruik of extreme temperaten. Dit wijst Niet op een probleem.

a. en de batterijvloeistof raakt uw huid, was deze dan onmiddelijk met zeep en water gedurende verschillende Minutes.
b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 minuten uit en Zoek onmiddelijk medische hulp. (Medische opmerking: de vloeistof is 25-35% oplossing van kaliumhydroxide.)

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM-ION (LI-ION)

• Verbrand de accuset nicht, ook alsdezereinstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanner lithium-ion accusets verbrand worden.
• Als de batterij-inhoud in contact komt met de huid, was deze onmiddelijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht kommt, spoel water over het open oog gedurende 15 minutes of totdat de irritatie stopt. Indien medische hulpoodzakelijk is: de elektrolyt is samengestelduit een mengeling van vloelbare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhonden, schakelt u het Beste medische hulp in.

WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zijn als deze blootgesteld worden aan vonden of vlammen.

Accudop (fig. 3)

Een beschermende accudop worden meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zonden losse metalen voorwerpen de aansluitpunten+kunnen kortsluten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop voordat u de.accuset in de lader of het apparaat plaatst (fig. 3A).

2. Plaats de beschermdop onmiddelijk op de aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd (fig. 3B).

WAARSCHUWING: Zorg dat de beschermende accudop op+zijnplaats zit voordat u een losgekoppelde accu oppakt of opbergt.

Accu

ACCUTYPE

De DCD925 en DCD920 werken op 18 volt accu's.
De DCD935 en DCD930 werken op 14,4 volt accu's.

De DCD945 en DCD940 werken op 12 volt accu's.

Aanbevelingen voor opslag

1. De Beste plaats om het apparaat op te bergen is koel en droog,uit direct zonlicht en Niet in overmatige但它 of koude.Voor optimale occuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze nicht in gebruik zichn.

OPMERKING: Li-ion accu's Dienen volledig te,zijn opgeladen als ze worden opgeborgen.

1. Langdurige opsgal zal de accu of de acculader nicht beschadigen. Onder de juiste omstandigheden konnen ze tot maximaal 5aar worden opgeslagen.

Labels op lader en accu

Naast de pictogrammen die in denen handleiding worden gebruikt, tonen de labels op de lader en de accu de volgende pictogrammen:

Lees voor gebruik de gebruiksaaanwijzing.

Accu opladen.

Accu opgeladen.

Accu beschadigd.

Hete/koude accuvertraging.

Niet sondereen met geleidende voorwerpen.

Uitsluitend gebruiken in combinatie met accusets van DEWALT, andere können openbarsten en tot lichamelijk letsel en schade lijden.

Niet bootstellen aan water.

Zorg dat beschadigde snoeren meteen verwangen worden.

Alleen opladen tussen 4^ en 40^ .

Denk aan het milieu wanner u de accuset weggooit.

Verbrand de NiMH, NiCd+ en Li-Ion accusets Niet.

NiMH Laadt NiMH en NiCd accu's op. NiCd

LiIon Laadt Li-ion accusetop.

Raadpleeg de technische informatie voor de oplaadtijd.

Inhoud van de verpakking

De verpakking bevat:

1 draadloze klopboormachine (DCD945/DCD935/DCD925 modellen)
1 draadloze middengreep boordril (DCD940/DCD930/DCD920 modellen)
1 Li-Ion accu (L1 modellen)
2 Li-lon accu's (L2 modellen)
2 NiMH accu's (B2 modellen)
3 NiMH accu's (B3 modellen)
1 gereedschapskit
1 CPLader
1 zijgreep
1 gebruiksaanwijzing
1uitvergrote tekening

OPMERKING: Accu's en opladers zichn nicht inbegrepen bij N-modellen.

• Controller of het gereedschap, de onderdelen of accessoires möglichelijk zichn beschadigdijdens het transport.

• Neem de tijd om deze handledig grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (fig. 1, 2)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Trekkerschakelaar
b. Knop vooruit/achteruit
c. LED-lampje
d. Boorhouser
e. Stelring torsieaanpassing

f. Kraag modusbeheer
g. Versnellingschakelaar
h. Zijgreep

i. Accu
j. Knoppen accuvrijgave
k. Oplader

GEBRUKSDOEL

Deze boren/drillen/klopboren zich ontworpen voor toepasseningen van professioneel boren en schroeven draaien.

GEBRUK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze boren/drillen/klopboren zichn professionele gereedschapsmachines.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedieren.

De elektrische motor werk voor slechts een spanning ontworpen. Controller hetijd of de spanning van de.accuset overeenstemt met de spanning op de kenplaat.Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning.

Uw DEWALT-lader is dubbel geisoleerd in overeenstemming met EN 60335; er is waarom geen aardingsdraad nodig.

Indien het voedingsssnoer beschadigd is, moet het worden verrangen door een speciaal vervaardigdsnoer dat verkrijgbaar is via de onderhoudsafdeling van DEWALT.

NEDERLANDS

Een verlengsnoer gebruiken

Gebruik geen verlengsnoer, tenzij absolutnoodzakelijk. Gebruik een goedgekeurdverlengsnoer dat geschikt is voor de stroomtoevoer van uw lader (zie technische geevens). De minimumafmeting van de geleider is 1mm^2 ;de maximumlengthe is 30~m

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: vór montage en aanpassing moet u altijd de accu verwijderen. Schakel het werktuig altijduit voordat u de accu aanbrengt of verwijdert.

WAARSCHUWING: gebruik alleen de accusets en laders van DEWALT.

De accu in het gereedschapplaatsen of eruit verwijderen (fig. 2)

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschapuit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel verroorzaken.

OPMERKING: Zorg ervoor dat uw accu (i) volledig is opgeladen.

DE ACCU IN DE HANDGREEP VAN HET GEREEDSCHAP PLAATSEN

1. Richt de onderkant van het gereedschap op de inkeping in de handgreep van het gereedschap (fig. 2).
2. Schuif de accu stevig in de handgreep totdat u het slot hoort dicht klikken.

DE ACCU UIT HET GEREEDSCHAP VERWIJDEREN

1. Druk op de vrijgaveknoppen (j) en trek de accu steviguit de handgreep van het gereedschap.
2. Plaats de accu in de acculader zoals beschreiben in de paragraaf over de acculader indeze gebruiksaanwijing.

Schakelaar variabele snelheid (fig. 1)

Om het gereedschap aan te schakelen knijpt u de trekkerschakelaar (a) in. Om het gereedschapuit te schakelen laut u trekkerschakelaar los.

Uw gereedschap is voorzien van een rem. De boorhouser stops zodra de trekkerschakelaar volledig worden losgelaten.

OPMERKING: Het continue gebruik op variabile slenheden worden nicht aanbevolen. Dit kan de schakelaar beschadigen en dient te worden voorkomen.

Zijgreep (fig. 1)

WAARSCHUWING: Om het gevaar op persoonlijk letsel te verminderen bedient u het gereedschap ALTIJD als de zijgreep correct is geinstalleerd. Als u dit nalaat kan het ertoe leiden dat de zijgreep wegelijk tijdens de bediening van het gereedschap en u de controle erover verfiest. Houd het gereedschap met beiden handen vast om zoveel controle te honden.

Dezigreep (h) klemt vast aan de voorzijde van de versnellingsbehuizing en kan 360^ worden gedraaid voor zowelrechtshandig als linkshandig gebruik. Dezigreep moet voldoende stevig zijn bevestigd om waarstand te bieden aan het wegdraaien van de boor als het accessoire vastzit of vastloopt. Zorg ervoor dat u dezigreep aan het uiteinde vastpakt om het gereedschapijdens vastlopen onder controle te houden.

Als het model Niet is uitergerust met een zijgreep houdt u de boor met een hand aan de handgreep vast en met de andere hand aan de accu.

OPMERKING: Zijgrepen worden bij alle modellen geleverd.

Knop vooruit/achteruit (fig. 1)

De knop vooruit/achteruit (b) bepaalt de richting waarin het gereedschap draait en dient ook als vergrendelingknop.

Om vooruit draaien te kiezen LAST u de trekkerschakelaar los en drukt u de vooruit/achteruit knop aan de rechterkant van het gereedschap in.

Om achteruit draaien te kiezen laut u de trekkerschakelaar los en drukt u de vooruit/achteruit knop aan de linkerkant van het gereedschap in.

De middenpositie van de controleknop vergrendelt het gereedschap in de 'uit' stand. Zorg ervoor dat u de trekker loslaat als u de stand van de controleknop wijzigt.

OPMERKING: De eerste keer als het gereedschap draait nadat de draairichting is gewijzigd, hoog u misschien een klik bij het opstarten. Dit is normal en betekent nicht dat er een probleem is.

Werklicht (fig. 1)

Er bevindt zich een werklicht (c) net boven de trekkerschakelaar (a). Het werklicht worden geactiveerd als de trekkerschakelaar worden ingedrukt.

OPMERKING: Het werklicht is bedoeld voor het bijlachten van het directe werkoppervlak en is Niet bedoeld om als zaklantaarn te worden gebruikt.

Kraag modusbeheer (fig. 4-6)

Uw boor is voorzien van een aparte kraag modusbeheer (f) om te schakelenussen de modi boren, schroeven draaien en klopboren.

BOREN (FIG. 4)

VOORZICHTIG: Als de moduskraag zich in de modus boren/klopboren bevindt, kurz u de versnelling nicht gebruik, onafhankelijk van de stand van de steling torsieaanpassing (e).

Draai de kraag modusbeheer (f) zodat het boorpictogram op een lijn met de pijl staat.

OPMERKING: De stelring torsieaanpassing (e) kan op ieder getal worden ingesteld.

Draai de kraag modusbeheer (f) zodat het schroepfpictogram op een lijn met de pijl staat.

OPMERKING: De stelring torsieaanpassing kan te allen tijde op ieder getal worden ingesteld. De stelring torsieaanpassing werktECHTER alleen tijdens de modus schroevendraiaien en Niet in de modiboren en klopboren.

KLOPBOREN (FIG. 6)

VOORZICHITG: Als de moduskaag zich in de modus boren/klopboren bevindt, kurz u de versnelling nicht gebruik, onafhankelijk van de stand van de steling torsieaanpassing (e).

Draai de kraag modusbeheer (f) zodat het klopboorpictogram op eén lijn met de pijl staat.

Stelring torsieaanpassing (fig. 4-6)

Uw gereedschap is voorzien van een instelbaar torsiemechanisme om schroeven te draaien voor het inschroeven en verwijderen van een breed scala vormen en afmetingen van schroeven. Rondom de steling torsieaanpassing (e) bevinden zich getallen. Deze getallen worden gebrukt om de versnelling in te stellen om een torsiebereik te leveren. Hoe hoger het getal op de steling, hoe hoger de torsie en hoe groter de bevestigting die kan worden aangedreven. Om een getal te kiezen draait u net zolang totdat het gewenste getal op een lijn met de pijl staat.

Schakelen op drie snelheden (fig. 4-5)

De functionaliteit schakelen op drie snelheden van uw gereedschap stelt u in staat te schakelen tussen versnellingen om meer möglichkheden te hebben. Om snelheid 1 te kiezen (hoogste torsieinstalling) zet u het gereedschap uit en LAST u het tot stilstand komen. Schuif de versnellingschuif (g) geheel maar voren. Snelheid 2 (middelste torsie en snelheidsinstalling) bevindt zich in de middelste stand. Snelheid 3 (hoogste snelheidsinstallingen) bevindt zich achteraan.

OPMERKING: Verander Niet van versnelling als het gereedschap aan staat. Zorg alttijd dat de boor volledig tot stilstand is gekomen voordat u van versnelling wisselt. Als u problemen ondervindt bij het wissenlen van versnellening, zorg dan dat de versnellingschakelaar zich in een van de drie slendeidsinstellungen bevindt.

Boorholders

WAARSCHUWING: Probeer zich om boren (of andere accessoires) vast te draaien door de voorkant van de boorhouser vast te pakken en het gereedschap te draaien. Dit kan schade aan de boorhouser en personlijk letsel veroorzaken. Zet de trekkerschakelaar altiijd uit en sluit het gereedschap van de stroombron af voordat u accessoires verwisselt.

WAARSCHUWING: Zorg er altijd voor dat het boorstuk stevig vast zit voordat u het gereedschap opstart. Een los boorstuk kan uit het gereedschap schieten en op die manier möglich persoonlijk letset veroorzaken.

SLEUTELLOZE ENKELVOUDIGE HULS BOORHOUDER (FIG. 7-9)

DCD940, DCD930, DCD920

Uw gereedschap is voorzien van een sleutelloze boorhouser met een roterende huls voor bediening met een hand van de boorhouser. Om een boorstuik of een ander accessoire te plaatsen, volgt u de onderstaande stappen op.

1. Vergrendel de trekker in de positie OFF. Zet het gereedschap uit en sluit het af van de stroombron.
2. Pak de zwarte huls van de boorhouser (d) met een hand vast en gebruik uw andere hand om het gereedschap vast te zetten zoals afgebeeld in figuur 7. Draai de huls gegen de klok in (gezien vanaf de voorzijde), net zover totdat het gewenste accessoire erin past.

NEDERLANDS

1. Steek het accessoire ongeveer 19 mm (3/4") in de boorhouser en draai het stevig vast door de huls van de boorhouser met een hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Ga verdier met het draaien van de huls van de boorhouser totdat u meerde reatelklikjes hoort, om ervoor te zorgen dat deze volledig vast zit.

Om het accessoire weeer los te makeh herhaalt u stappen 1 en 2 hierboven.

Zorg ervoor dat u de boorhouser met een hand op de huls van de boorhouser vastmaakt, en met een hand het gereedschap vasthoudt voor maximale stevigheid.

ZELF VASTMAKENDE BEDIENING BOORHOUDER (FIG. 10-12)

DCD945/DCD935/DCD925

Om een boorstuk of ander accessoire in te brengen:

1. Vergrendel de trekker in de positie OFF. Zet het gereedschap uit en sluit het af van de stroombron.
2. Pak de huls van de boorhouser (I) met een hand vast en gebruik uw andere hand om het gereedschap vast te zetten zoals afgebeeld in figuur 10. Draai de huls gegen de klok in (gezien vanaf de voorzijde), net zover totdat het gewenste boorstuk of accessoire erin past.
3. Steek het boorstuk of andere accessoire ongeveer 19mm (3 / 4^n) in de boorhouser zoals afgebeeld in figuur 11. Pak de huls van de boorhouser (I) stevig vast en draai de huls met de klok mee (gezien vanaf de voorzijde) met een hand terwijl u de andere hand gebruikt om het gereedschap vast te houden. Draai de huls met de klok mee totdat de huls nicht verder kan worden gedraaid, zoals weergegeven in figuur 12. Als de boor in de stand vooruit worden gebruikt, maakt de boorhouser de grepen van de boorhouser zich steeds vast om het boorstuk of accessoire, om maximale bevestiging te verzekeren.

Om het accessoire weer los te makeh herhaalt u stappen 1 en 2.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstrumenties en van toepassing zijinde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen,zet u het gereedschapuit en ontkoppelt u het van de stroomvoortzieening,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert.

Boren

1. Kies het gewenste slenlheid/torsie bereik met de versnellingswisselaar zodat de slenlheid en torsie aan de geplande actie voldoen. Stel de kraag modusbeheer op het boorpictogram in.
2. Voor HOUT gebruikt u spiraalboren, steeboren, grondboren of zaagboren. Voor METAAL gebruikt u hoge snelheid spiraalboren of zaagboren. Gebruik een smeermiddel als u metaal boort. De uitzonderingen hierop zich gietijzer en koper, die droog dienen te worden geboard.
3. Oefen alkijd drukuit in een rechte lijn met de boor. Gebruik voldoende druk om de boor verder te latent boren, maar druk Niet zo hard dat de motor vastloopt of de boor doorbuigt.
4. Houd het gereedschap stevig met beiden handen vast om het wegdraaien van de boor te voorkomen.
5. ALS DE BOOR VASTLOOPT komt dit meestal odomat hij overbelast worden. LAAT DE TREKKER ONMIDDELLIJK LOS, verwijder de booor uit het werkstuk en stel de reden van het vastlopen vast. KLIK DE TREKKER NIET UIT EN AAN IN EEN POIGING OM EEN VASTGELOPEN BOOR OP TE STARTEN - DIT KAN DE BOOR BESCHADIGEN.
6. Houd de motor draaiende als u de boor uit een geboard gat trekt. Dit helpt vastzitten te voorkomen.

Bediening schroevendraaien

1. Kies het gewenste snugheid/torsie bereik met behulp van de versnellingschakelaar drie snugheden (g) aan de bovenkant van het gereedschap om de gewenste snugheid en torsie voor de gewenste toepassing te verkrijgen. Stel de steling torsieaanpassing (e) eerst op een lagere stand in om ervoor te zorgen dat de bevestiging maar uw specificaties kan worden ingesteld.

OPMERKING: Gebruik de laagste torsieinstalling die vereist is om de bevestigbing bij de gewenste diepte teplaatsen. Hoe lager het getal, des te lager de torsie-uitgang.

1. Draai de kraag modusbeheer (f) zodat het schroepdictogram op een lijn met de pijl staat.
2. Stel de stelring torsieaanpassing (e) opnieuw in op de juiste getalsinstelling voor de gewenste torsie. Voer een paar testsuit in afval of onzichtbare gebieden om de juiste positie van de stelring torsieaanpassing te bepalen.

OPMERKING: De stelring torsieaanpassing kan te allen tijde op ieder getal worden ingesteld. De stelring torsieaanpassing werktECHTER alleen tijdens de modus schroevendraiaien en Niet in de modiboren en klopboren.

Bediening klopboren

1. Kies het gewenste slenheid/torsie bereik met de versnellingswisselaar zodate de slenheid en torsie aan de geplande actie voldoen. Stel de kraag modusbeheer op het klopboorpictogram in.
2. Oefen bij het boren precies voldoende kracht op de klopbooruit om te voorkomen dat hij excessief heb en weer tritt. Teveel druk zorgt voor lagere boorsnelheden, oververhitting een lagere boorratio.
3. Boorrecht, houd het boorstuk in een rechte hoek ten opzichte van het werkstuk. Oefen geen zijdelingesde druk op het boorstuk uit tijdens het boren, waar dat dit ervoor zorgt dat de boor vastloopt en een lagere boorsnelheid worden verkreten.
4. Als u diepe gaten boort en de klopboorsnelheid afneemt, haalt u de boor gedeeltekuih ut het gat terwijl het gereedschap nog aan staat om punuit het gat te verwijderen.
5. Bij metselwerk gebruikt u hardmetalen boorstukken of boorstukken voor metselwerk. Een gelijkmatige hoeveelheid stof die vrijkomt, geeft aan dat u de juiste boorsnelheid gebruikt.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen om gedurende een langeperiode te werken met een minimum aan onderhoud. Een blijvend goede werkung is afhankelijk van goede verzorging en regelmatig reinigen.

WAARSCHUWING: om het risico op ernstig letset te verkleinen, dient u het gereedschap uit te schakelen en de accuset te verwijdenen voordat u hulpstukken of accessoires aan- of afkoppelt. Een toevalige activering kan letset toebrengen.

De lader kan nicht worden onderhonden. Er zijn geen onderdelen in de lader die door de gebruiker können worden onderhonden.

Smering

Uw elektrisch gereedschap behoeft geen extra smering.

Reinigen

WAARSCHUWING: Blaas vuil en stof met droge lustt uit de behuizing als vuil zich zichtbaar opstapelit en rond de ventilatieopeningen. Draag goedgekeurde oogescherming en goedgekeurd stofmasker bij hetuitvoeren van deze procedure.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicalien voor het reinigen van de Niet-metalen onderdelen van het werktuig. Deze chemicalien kenn den materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtig met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, Niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel.

Optionele hulpstukken

WAARSCHUWING: Omdat hulpstukken, behalte die van DEWALT, nicht zichen getest in combinatie met dit product, kan het gebruik van dergelijkhe hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zichen aanbevolen door DEWALT.

Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires.

NEDERLANDS

Milieubescherming

Apare inzameling. Dit product mag nicht bij het normale huishoudafval worden gegood.

Als u op een dag merkt dat uw DEWALT product verrangen moet worden of dat u het verder Niet=kunt gebruiken,gooi het dan Niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden.

Apane inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen möglich. Hergebruik van gerecycleerde materialien helpt milieuvervuiling te voorkomen en verminder de vraag maar grondstoffen.

Plaatselijke voorschriften bepalen möglich een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanner u een新产品 koopt.

DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze Dienst gebruik te makes, kut u uw product terugbrengenaar elke erkende reparateur die hem voor ons za inzamelen.

U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uwplaatselijke DEWALT kantoort op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onsze herstellingsdienst en contactinformationie vinden op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu moet herladen worden als hij nicht krachtig genoeg blijktijdens het utvloeren van klussen die waarvoort vlot verliepen. Aan het einde van zich technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder.Deze verwolgens uit het werktuig.
• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze maar uw dealer of eenplaatselijk recyclagecentrum. De ingezamelde accu's worden gerecycleerd of op de correcte manier weggegooid.

GARANTIE

30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE

Indien uw DEWALT-machine, om welke reden dan ook, Niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet zoals bij de aankoop en binnen de 30 dagen terug maar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag worden terugbetaald.

- EEN JAAR Gratis SERVICECONTRACT

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, za dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en verrangingsonderden voor elektrisch gereedschap. Dit omvat geen toebehoren.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT product gebreken vertoont die te wijten+zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen verrangen of, maar onze keuze, de eenheid gratis zullen verrangen mits:

• Het product Niet verkeerd werden gebruikt.
• Onbevoegde personen nicht getracht haben herstellingen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie worden aangeboden als een extra voordeel en vormt een aanvulling op de wettelijkke rechten van klanten.

Voor het adres van uw dichtstbijzende erkende DEWALT reparateur verwijzen we waar hettelefonnummer op dechterlijke van deze handleiding. Of u kunt een lijst met bevoegde DEWALT reparateurs en alle gegevens over once herstellingsdienst en contactinformatie vinden op www.2helpU. com.

13 mm (1/2") BATTERIDRILL/BORMASKIN

DCD920, DCD930, DCD940

13 mm (1/2") BATTERIDREVET BORHAMMER/BORMASKIN

DCD925, DCD935, DCD945

Gratuler!

LesBruerkhandbokenforbruik.

Batteriet lades.

Batteriet er ladet.

Defekt batteri.
