GEBRUIKSAANWIJZING DC740KA DEWALT

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap.
Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professionele gereedschapsautomaten.

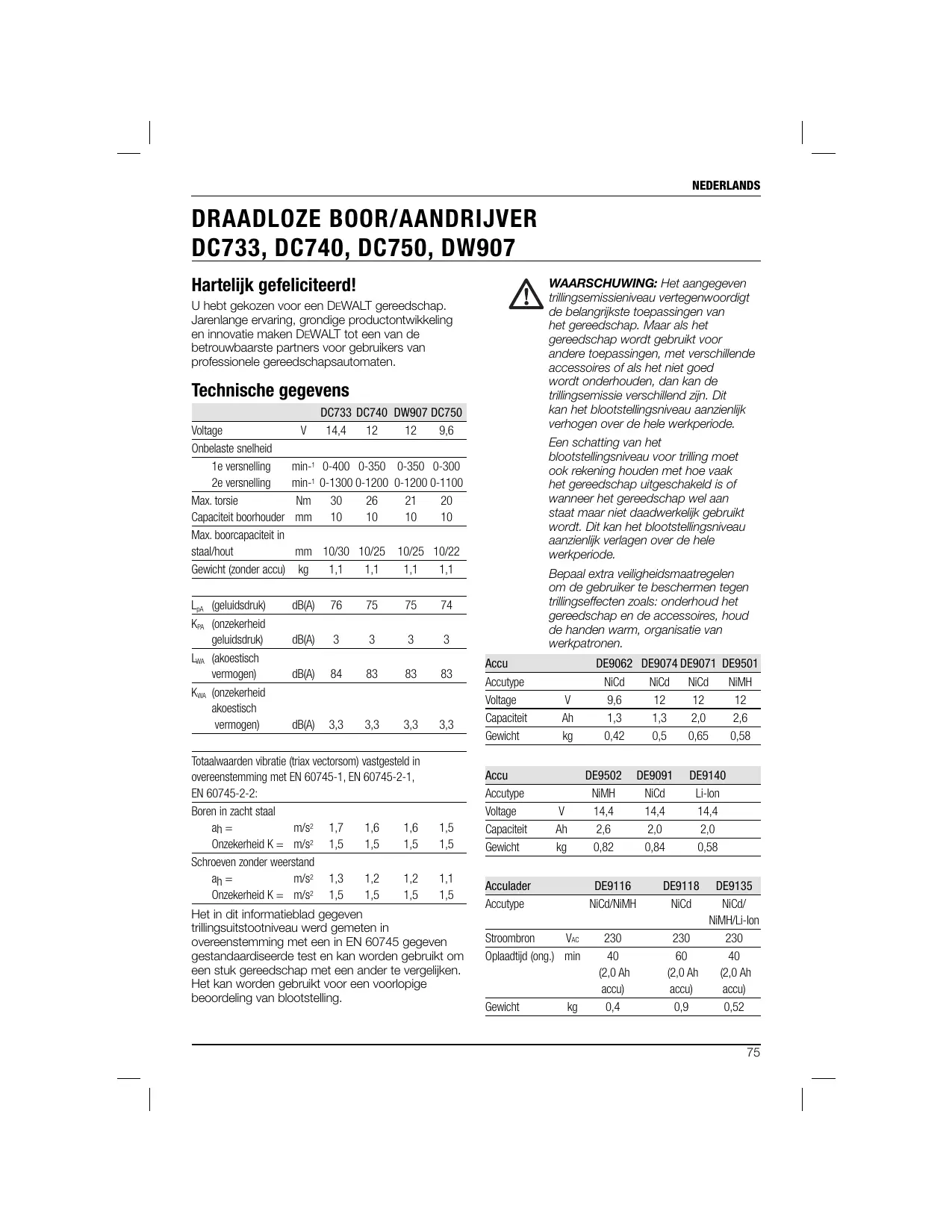

Technische gegevens

	DC733		DC740		DW907		DC750
Voltage	V	14,4	12	12	9,6
Onbelaste nselheid
1e versnelling	min-1	0-400	0-350	0-350	0-300
2e versnelling	min-1	0-1300	0-1200	0-1200	0-1100
Max. torsie	Nm	30	26	21	20
Capaciteit boorhouder	mm	10	10	10	10
Max. boorcapaciteit in staal/hout	mm	10/30	10/25	10/25	10/22
Gewicht (zonder accu)	kg	1,1	1,1	1,1	1,1
LpA (geluidsdruk)	dB(A)	76	75	75	74
KpA (onzekerheid geluidsdruk)	dB(A)	3	3	3	3
LwA (akoestisch vermogen)	dB(A)	84	83	83	83
KwA (onzekerheid akoestisch vermogen)	dB(A)	3,3	3,3	3,3	3,3

Totaalwaarden vibratie (triax vectorsom) vastgesteld in overeenstemming met EN 60745-1, EN 60745-2-1, EN 60745-2-2:

Boren in zacht staal
ah =	m/s2	1,7	1,6	1,6	1,5
Onzekerheit K =	m/s2	1,5	1,5	1,5	1,5
Schroeven zonder verstand
ah =	m/s2	1,3	1,2	1,2	1,1
Onzekerheit K =	m/s2	1,5	1,5	1,5	1,5

Het in dit informatieblad gegeven
trillingsuitstootniveau wird gemeten in
overeenstemming met een in EN 60745 gegeven
gestandaardiseerde test en kan worden gebruikt om
een stuk gereedschap met een ander te vergelijkden.
Het kan worden gebruikt voor een voorlopige
beoordeling vanblootstelling.

WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoires of als het Niet goed wordt onderhoden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode.

Een schatting van het bloatstellingsniveau voor trilling要去ek rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanner het gereedschap wel aan staat maar Niet daadwerkelijk gebruikt worden. Dit kan het bloatstellingsniveau aanzienlijk verlagen over de hele werkperiode.

Bepaal extra verilgheidsmaatregelen om de gebruiker te beschermen gegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organise van werkpatronen.

Accu		DE9062	DE9074	DE9071	DE9501
Accutype		NiCd	NiCd	NiCd	NiMH
Voltage	V	9,6	12	12	12
Capaciteit	Ah	1,3	1,3	2,0	2,6
Gewicht	kg	0,42	0,5	0,65	0,58

Accu		DE9502	DE9091	DE9140
Accutype		NiMH	NiCd	Li-lon
Voltage	V	14,4	14,4	14,4
Capaciteit	Ah	2,6	2,0	2,0
Gewicht	kg	0,82	0,84	0,58

Acculader		DE9116	DE9118	DE9135
Accutype		NiCd/NiMH	NiCd	NiCd/NiMH/Li-lon
Stroombron	VAC	230	230	230
Oplaadtijd (ong.)	min	40	60	40
		(2,0 Ah accu)	(2,0 Ah accu)	(2,0 Ah accu)
Gewicht	kg	0,4	0,9	0,52

Zekeringen:

Europa 230 V gereedschappen 10 Ampère, hoofdstorm

Definities: Veiligheidsrichttlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, zou+kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden totkleine of matige letsels.

VOORZICHTIG: Indien gebrukt zonder het veiligheidsalarmsymbol wijst dit op een möglichk gevaarlijke situatie die, indien nicht vermeden, kan leiden tot schade aan eigendommen.

Wijst op risico van een elektrische schok.

Wijst op brandgevaar.

EG verklaring van overeenstemming

DeWALT verkaart dat deze producten zoals beschreiben onder "technische gegevens" zich ontworpen in overeenstemming met: 98/37/EC (tot en met 28 december 2009); 2006/42/EC (vanaf 29 december 2009); 2004/108/EG; 2006/95/EG; EN 55014-1; EN 55014-2; EN 60745-1; EN 60745-2-1; EN 60745-2-2.

Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

De ondergetekeende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann

D-65510, Idstein, Duitsland

19.08.08

WAARSCHUUNG: Lee

instructiehandleiding om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en

instructions. Indien geen gevolg aan\ deze aanwijzingen worden geveven, kan\ dit leiden tot elektrische schok, brand of\ ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIESOM LATER TE RAADPLEGEN

De term 'elektrisch gereedschap' in alle onderstaande waarschuwingen verwijst aan uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen.
b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zaals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam konnen vatten.
c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschicht stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodifieerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is.
c) Stel elektrische werktuigen nicht bloot aan regen of water. Als er water in elektrische werktuigenterechtkommen, neemt het risico van een elektrische schok toe.
d) Gebruik het snoer Niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt vanitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.
e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok.
f) Indien het bedieren van een elektrisch gereedschap in een vochtige plaats Niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSONOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onopletendheidijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescheming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidssschoenen, een helm of gehoorbescheming, vermindert de kans op letsels.
c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben.
d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische

werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letseis leiden.
e) Reik nicht te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig.
f) Draag geschikte kleding. Draag geen losese kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar hunnen vastraken in bewegende onderdelen.
g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gezrukt. Stofverzameling kan aan stof gerelateerde gezaren beperken.

4) HET GEBRUK EN ONDERHOUD VAN ELEKTRISCHE WERKTUIGEN

a) Forceer het elektrische werktuig Niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap za发展格局beter en veiligier doen gegen de sleneheid waarvoort het is bedoeld.
b) Gebruik het elektrische werktuig Niet als de schakelaar het Niet in- en uitschakelt. Elk werktuig dat Niet met de schakelaar kan worden bediend, is gevaarlijk en要去 worden gerepareerd.
c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijkkepreventieveiligheidsmaatregelen verminderen het risico dat het elektrische werktuigtoevallig worden geactiveerd.
d) Bewaar elektrische werktuigen die nicht worden gebruikt buiten het bereik van kinderen en LAST mensen die nicht vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig Niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers.
O) Onderhoud elektrische werktuigen.
Controleer op foutieve uittlijing of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werkking van het elektrische werktuig kan beinvoeden.
Als het elektrische werktuig beschadigd

NEDERLANDS

is,That dan repareren voordat u het gebrukt. Veel ongevallen wordenverooraakt door slecht onderhoden elektrische werktuigen.

f) Houd zaagwerktuigen scherp en schoon.
Goed onderhonden zaagwerktuigen met scherpe zaagkanten zullen minder nsel vastlopen en zich makkelijker te gebruiken.
g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd waar bij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waaroor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg können hebben.

5) GEBRUK EN ONDERHOUD VAN WERKTUIGEN OP ACCU

a) Herlaad alleen met de lader die worden vermeld door de fabrikant. Een lader die geschikt is voor een bepaalde soort accuset kan leiden tot een brandrisico als deze lader worden gezrukt met een andere accuset.
b) Gebruik elektrische werktuigen alleen met specialaarvoortbestemdeaccusets. Gebruik van een andere accuset kan een risico op verwondingen en brand tot gevolg hebben.
c) Wanner de accu Niet worden gebruikt, houd die dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding hunnen van de enepool waar de andere.Het kortsluiten van de polen van de batterij kan leiden tot brandwonden of brand.
d) Wanner de accu onjuist worden gebruikt, kan vloeistof uit de accu weglekken. Vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan af met water. Raadpleeg een arts wanner de vloeistof in contact komt met de ogen. Vloeistof die uit de accu lekt, kan irritatie of brandwonden veroorzaken.

6) SERVICE

a) Laat uw elektrische werktuig onderhonden door een erkende onderhoudsmonteur die alleen identieke verrangingsonderdelen gebruikt. Hiermee worden de veiligheid van het elektrische werktuig gewaarborgd.

Aanvullende specifieke veiligheidsrichtlijnen voor boor/ aandrijvingen

• Draag gehoorbescheming. Blootstelling aang geluid kan leiden tot gehoorverlies.
• Houd gereedschap vast aan geïsoleerde handgrepen als u een handeling uitvoert waar bij het snijdgereedschap in contact kan komen met verborgen bedrading of het eigén stroomsoer. Snijdaccessoires die in contact komen met bedrading die onder stroom staat können ijzeren onderdelen van het gereedschap onder stroom zetten en de operator een elektrische schok gezven.

Overige risico's

De volgende risico's zich inerent aan het gebruik van roterende hamers:

• letsel als gevolg van het aanraken van rondraaiende onderdelen of hete onderdelen van het gereedschap

Ondanks het toepassen van de relevante veilgheidsvoorschriften en het toepassen van veilgheidsapparaten, hunnen sommige overige risico's Niet worden vermeden. Dit zich:

• Gehoorbeschadiging.
• Het risico om uw vingers te beknellen als u accessoires verwisselt.

Markeringen op gereedschap

POSITIE VAN DATUMCODE

De datumcode, die ook het jaar van fabricage bevat, staat gedrukt op het opperviak van het omhulsel dat de bevestigingsverbinding vormt:tussen het werktuig en de accu!

Voorbeeld:

2008 XX XX

Fabricagejaar

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veilgheids- en bedieningsinstrumenties voor de acculaders DE9116/DE9118/DE9135.

• Lees voor gebruik van de accu en lader eerst alle instructies en waarschuingen op de lader, de.accuset en op het product waarin de accuset worden gebruikt.

GEVAAR: Elektrocutiegevaar. 230 volt is aanwezig op de laadterminals. Niet sondernen met geleidende voorwerpen.

Dit kan leiden tot elektrische schokken of elektrocutie.

WAARSCHUWING: Elektrocutiegevaar.
Zorg dat er geen vloeistof in de werklamp/lader binnendringt. Dit kan leiden tot elektrische schokken.

VOORZICHITG: Risico op brandwonden. Laad, om het risico op letse te beperken, uitsluitend oplaadbare batterijen van DEWALT op. Andere typen accu's konnen barsten. Dit kan leiden tot lichamelijk letseI en schade.

VOORZICHITIG: Als de lader is aangesloten op de voedingsbron, können de blootliggende contactpunter in de lader onder bepaalde omstandigheden kortsluten onder invloed van vreemd materiaal. Vreemde geleidende materialen, waaronder, maar Niet berepkt tot, staalwol, aluminiumfolie of een openhoping van metaaalhoudende deeltjes, moeten uit de buurt van openingen in de lader worden gehonden. Koppel de lader altijd los van de voedingsbron als er geen.accuset in zit. Ontkoppel de lader voordat u deze reinigt.

• Probeer de accuset NIET op te laden met andere laders dan de laders in deze handleiding. De lader en de accuset zich specifiek op elkaar afgestemd.
• Deze laders zich nicht bedoeld voor ander gebruik dan het opladen van DEWALT herlaadbare accu's. Bij andere toepassenen bestaat risico op brand, elektrische schokken of elektrocutie.
• Stel de lader Niet bloot aan regen of sneeuw.
• Trek de stekker Niet los aan het snoer wanner u de lader ontkoppelt. Zo beperkt u het risico op beschadiging aan stekker en snoer.
• Plaats het snoer zo dat niemand erop kan stappen of erover kan struikelen, of het snoer op een andere andere manier kan beschadigen.
• Gebruik geen verlengsnoer, tenzij dit=echt noodzakelijk is. Gebruik van een verkeerd verlengsnoer kan leiden tot risico op brand, elektrische schokken of elektrocutie.
• Plaats geen voorwerpen op de lader enplaats de lader Niet op een zicht oppervlak. Hierdoor kan den de ventilatieopeningen geblokkeerd raken, wat kan leiden tot

extreem hoge interne temperatren. Houd de lader verwijderd van warmtebronnen. De lader wordt geventileerd via groeven aan de bovenen onderkant van de behuizing.

• Gebruik de lader nicht als het snoer of de stekker beschadigd is — verrang deze in dat geval direct.
• Gebruik de lader nicht als er hard tegenaan is gestoten, als hij is geallen of op enigerlei wijze is beschadigd. Ga ermee maar een erkend reparatiepunt.
  Haal de lader Niet uit elkaar; ga ermee aanr een erkend reparatiepunt wonneer onderhoud of reparatie nodig is. Als de lader verkeerd in elkaar wordt gezet, kan dit leiden tot risico op brand, elektrische schokken of elektrocutie.
  Haal de stekker van de lader uit het stopcontact voordat u deze reinigt. Zo beperkt u het risico op elektrische schokken. U verminder dit risico Niet door de accuset te verwijderen.
• NOOIT proberen twee laders samen te verbinden.
• De lader is ontworpen om te functioneren met de standard 230V huishoudelijkste stroomvoorziening. Probeer het toestel Niet te gebruiken met een andere spanning. Dit geldt Niet voor de lader van het apparaat.

BEWAAR DEZE INSTRUCTIES

Opladers

De DE9116 is geschikt voor DEWALT NiCd en NiMH accu's in het bereikCUSen 7,2 V en 18 V.

De DE9118 acculader is geschikt voor DEWALT NiCd accu's in het bereikCUSen 7,2 V en 14,4 V.

De DE9135 oplader gebrukt 7,2 tot 18V NiCd, NiMH of Li-Ion accu's.

Deze opladers haben geen aanpassingen nodig en zich ontworpen voor een gemakkelijke bediening.

Laadprocedure

GEVAAR: Elektrocutiegevaar. Er is 230 volt aanwezig op laadstations. Niet sondernen met geleidende voorwerpen. Risico van elektrische schok of elektrocutie.

1. Sluit de lader (k) aan op een geschikt stopcontact voordat u de accuset erin plaatst.

NEDERLANDS

1. Plaats de accuset in de lader. Het rode (oplaad-) lampje za doorlopend knipperen om aan te Geven dat het oplaadproces begonnen is.
2. Als het rode AAN-lampje continu blijft branden, is het opladen voltooid. De accu is volledig opgeladen en mag ommiddelijk worden gebruikt of in de lader blijven.

Oplaadproces

In onderstaande babel staat aangegeven hoe u uit de oplaadindicatoren kurz aflleiden in welt stadium van het opladen de accu zich bevindt.

Automatische verversing (uitsluitend DE9116, DE9135)

De automatische verversingsmodus zal de individuelle cellen in de accuset gelijskschakelen of balanceren op het piekvermogen van de accu. De accuset dient wekelijks bijgeladen te worden, of wanner de accu Niet longer de gebruiklijke capaciteit levert.

Om de accuset bij te laden,plaatst u de accu op de gebruiklijke manier in de lader. Laat de accuset ten minste 8aar in de lader.

Hete/koude accuvertraging (uitsluitend DE9116, DE9135)

Als de lader een accu detecteert die te heet of te koud is, begint de lader automatisch een hete/koude accuvertraging, waar bij het opladen vertraagd worden totdat de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de acculaadmodus. Hiermee worden een maximale levensduur van de accu gegarandeerd.

BESCHERMING TEGEN VOLLEDIGE ONTLADING

Wanner de accuset zich in het werktuig bevindt, is\ deze beschermd gegen volledige ontlading

Belangrijke veiligheidsinstrumenties voor alle accusets.

Wonneer u verwangingsaccusets besteld, zorg er dan voor dat u het catalogusummer en de spanning vermeldt. Raadpleeg de tabel achteraan

deze handleiding voor de compatibiliteit van laders en accusets.

De accuset is nicht volledig opgeladen wanner die uit de verpakking kommt. Vooraleer u de accuset en de lader gebruikt, dient u de volgende veiligheidsinstructies te lezen. Volg daarna de beschreiben oplaadprocedure.

LEES ALLE INSTRUCTIES

• Gebruik geen elektrisch werktuig in een explosieve omgeving, Zoals in de buurt van brandbare vloeistoffen, gassen of stof. Door de batterij in de lader teplaatsen of eruit te halen+kunnen stof of dampen ontvlammen.
• Laad de accusets enkel in DEWALT laders.
• GELIEVE NIET met water of andere vloeistoffen te besprenkelen of hierin onder te dompelen.
• Het werktuig en de accuset Niet opbergen of gebruiken in ruimtes waar de temperatuur 40^ C (105^) kan bereiken of overschrijden (zoals buitenloodsen of metalen gebouwen in de zomer).

GEVAAR: Elektrocutiegevaar. Probeer nooit een accu te openen, om welke reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is,plaats deze Niet in de lader. Dit kan leiden tot elektrische schokken of elektrocutie. Beschadigde accusets要去en terugbezorgd worden aan de klantendienst voor recyclage.

WAARSCHUWING: Probeer nooit een accu te openen, om welche reden dan ook. Als het omhulsel van de accuset gebarsten of beschadigd is,plaats deze nicht in de lader. Gelinge de accuset Niet samen te drukken, te latent vallen of te beschadigen. Gebruik geen accuset of lader die een zware klap heegt gekreten, gevallen is, overreden is of beschadigd is op welke manier dan ook (bv. doorboord met een spijker, geraakt met een hamer, platgetrapt). Beschadigde accusets要去en teruggebracht worden maar het reparatiepunt voor recyclage.

VOORZICHTIG: Wonneer het werktuig Niet gebruikt worden,plaats het dan op zijn zijkant op een stabiele ondergrond waar niemand er kan over struikelen of vallen. Sommige werktuigen met groe accusets staanrechtop op de accuset, waardoor deze makkelijk omver kan vallen.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR NIKKEL CADMIUM (NiCd) OF NIKKEL METAAL HYDRIDE (NiMH)

• Verbrand de.accuset Niet, ook al is deze ernstig beschadigd of totaal versleten. De accuset kan ontploffen in vuur.
• Er kan eenklein vloeistoflek optreten uit de accuset bij extreem gebruik of extreme temperaten. Dit wijst Niet op een probleem.

Als de buitenste gezel aller gebroken is:

a. en de batterijvloeistof raakt uw huid, was deze dan onmiddelijk met zeep en water gedurende verschillende Minutes.
b. en de batterijvloeistof komt in uw ogen terecht, spoel deze dan met schoon water gedurende minimaal 10 Minutes uit en Zoek onmiddelijk medische hulp. (Medische opmerking: de vloeistof is 25 - 35% oplossing van kaliumhydroxide.)

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM-ION (LI-ION)

• Verbrand de accuset nicht, ook alsdezereinstig beschadigd is of volledig versleten. De accuset kan ontploffen in vuur. Er ontstaan giftige dampen en materialen wanner lithium-ion accusets verbrand worden.
• Als de batterij-inhoud in contact komt met de huid, was deze onmiddelijk met milde zeep en water. Als de batterij-inhoud in de ogen terecht kommt, spoel water over het open oog gedurende 15 minutes of totdat de irritatie stopt. Indien medische hulpoodzakelijk is: de elektrolyt is samengestelduit een mengeling van vloelbare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie bij ademhaling veroorzaken. Zorg voor frisse lucht. Als de symptomen blijven aanhonden, schakelt u het Beste medische hulp in.

WAARSCHUWING: Risico op brandwonden. Batterijvloeistof kan ontvlambaar zijn als deze blootgesteld worden aan vonden of vlammen.

Accudop (afb. 3)

Een beschermende accudop worden meegeleverd om de aansluitpunten van een losgekoppelde accu te bedekken. Zonder de beschermdop zonden losse metalen voorwerpen de aansluitpunten kannen kortsluiten, wat leidt tot een brandrisico en schade aan de accu veroorzaakt.

1. Verwijder de beschermende accudop (o) voordat u de accuset in de lader of het apparaat plaatst (afb. 3A).

2. Plaats de beschermdop onmiddelijk op de aansluitpunten nadat u de accu uit de lader of het werktuig hebt verwijderd (afb. 3B).

WAARSCHUWING: Zorg dat de beschermende accudop op+zijnplaats zit voordat u een losgekoppelde accu oppakt of opbergt.

Accu (afb.1)

ACCUTYPE

De DC733 werkto14,4 volt accu's.

De DC740 en DW907 werken op 12 volt accu's.

De DC750 werkt op 9,6 volt accu's.

Lees voor gebruik de gebruiksaaanwijzing.

Accu opladen.

Accu opgeladen.

Accu beschadigd.

Hete/koude accuvertraging.

Niet sondernen met geleidende voorwerpen.

Beschadigde accusets nicht opladen.

Uitsluitend gebruiken in combinatie met accusets van DEWALT, andere{kunnen openbarsten en tot lichamelijk letsel en schade lijden.

NEDERLANDS

Niet bootstellen aan water.

Zorg dat beschadigde snoeren meteen verwangen worden.

Alleen opladen tussen 4^ en 40^ .

Denk aan het milieu wanner u de accuset weggooit.

Verbrand de NiMH, NiCd+ en Li-Ion accusets Niet.

NiMH NiCd

Laadt NiMH en NiCd accu's op.

Li Ion

Laadt Li-Ion accusetops.

Raadpleeg de technische informatie voor de oplaadtijd.

Inhoud van de verpakking

De verpakking bevat:

1 Draadloze boor/aandrijver
1 Gordelhaak (DC733, DC740)
1 Acculader
1 Accu (K modellen)
2 Accu's (KL en KB modellen)
1 Schroevendraier bevestiging
1 Gereedschapskit (uitsluitend K modellen)
1 Gebruiksaanwijzing
1 Vergrote tekening

OPMERKING: Accu's en acculaders worden nicht meegeleverd bij de N modellen.

• Controller of het gereedschap, de onderdelen of accessoires möglichelijk zijn beschadigdijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gelebruikt.

Beschrijving (afb. 1-3)

WAARSCHUWING: Pas de gereedschapsautomaat of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Variabele snugheidsschakelaar
b. Schuif vooruit/achteruit
c. Sleutelloze boorhouser
d. Moduskeuze/aanpassingsring torsie
e. Kraginstellingen

f. Keuze twee versnellingen
h. Handgreep
i. Accu
J. Vrijgaveknoppen
k. Acculader
1. Oplaadindicator (rood)

m. Gordelhaak (DC733, DC740)

GEBRUKSDOEL

Uw draadloze boor/aandrijver is ontworpen voor professioneel boren het schroeftoepassingen.

GEBRUK ZE NIET bij vochtige omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze draadlozen boren/aandrijvers zijn professionele gereedschappen.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedieren.

Gordelhaak (DC733, DC740)

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te voorkomen houdt u het gereedschap NIET boven uw hoofd en hangt u geen objecten aan de gordelhaak. Hang de gordelhaak van het gereedschap UITSLUITEND aan een werkgordel.

WAARSCHUWING: Om het risico op ernstig personlijk letsel te voorkomen, zorgt uervoordat de schroef (n) die de gordelhaak beveiliggt goed is vastgemaakt.

De gordelhaak (m) kan aan beiden kanten van het gereedschap worden bevestigd om op die manier zowel linkshandige alsrechtshandige gebruikers van dienst te zich. Als de haak hebelaal Niet gewenst is, kan deze van het gereedschap worden verwijderd.

Om de gordelhaak te verplaatsen, maakt u de schroef (n) los die de gordelhaak op+zijn plaats houdt en maakt u de haak verrolgens aan de andere kant vast.

De elektrische motor werk voor slechts een spanning ontworpen. Controller het alsd of de spanning van de accuset overeenstemt met de spanning op de kenplaat. Zorg ook dat de spanning van uw lader overeenkomt met die van uw netspanning.

Uw DEWALT-lader is dubbel geisoleerd in overeenstemming met EN 60335; er is waarom geen aardingsdraad nodig.

Indien het voedingssnoer beschadigd is,要去 het worden verrangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van DEWALT.

Een verlengsnoer gebruiken

Gebruik geen verlengsnoer, tenzij absolutoodnokazelijk. Gebruik een goedgekeurdverlengsnoer dat geschikt is voor de stroomtoevoervan uw lader (zie technische geveens). Deminimumafmeting van de geleider is 1mm^2 ;de maximumlengthe is 30~m

Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Verwijder vór de montage en aanpassing.altijd de accu. Schakel het gereedschap altijd uit voordat u de accu staat of verwijdert.

WAARSCHUWING: Gebruik uitsluitend
DEWALT accu's en acculaders.

De accu in het gereedschapplaatsen of eruit verwijderen (afb. 2)

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschapuit en ontkoppelt u de accu,

voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/ installeert. Het onbedoeld opstarten kan letsel veroorzaken.

DE ACCU IN DE HANDGREEP VAN HET GEREEDSCHAP PLAATSEN

1. Richt de onderkant van het gereedschap op de inkening in de handgreep van het gereedschap (afb. 2).
2. Schuif de accu stevig in de handgreep totdat u het slot hoor dicht klikken.

DE ACCU UIT HET GEREEDSCHAP VERWIJDEREN

1. Druk op de vrijgaveknoppen (j) en trek de accu steviguit de handgreep van het gereedschap.
2. Plaats de accu in de acculader zoals beschreiben in de paragraaf over de acculader indeze gebruiksaanwijing.

BOORIJZER PLAATSEN EN VERWIJDEREN (AFB.1,4)

1. Open de boorhouser door de huls (p) gegen de klok in te draaien en plaats de boorschacht.
2. Plaats de boor in de boorhouser zover deze erin gaat en til hem Licht op voordat u hem vastdraait.
3. Maak hem stevig vast door de huls met de klok mee te draaien.
4. Ga in omgekeerde volgorde te werk om de boor waar te verwijderen.

DE BEDIENINGSMODUS KIEZEN OF DE TORSIE AANPASSEN (AFB.5)

De kraag van dit gereedschap heeft 15 posities voor het aanpassen van de torsie om geschikt te zijn voor de grootte van de schroef en het materiaal van het werkstuk. Zie voor aanpassing van de torsie de paragraaf Schroeven.

Kies de boormodus of torsie door het pictogram of het nummer op de kraag (e) in een lijn te brengen met de indicator (q) op de behuizing.

SCHUIF VOORUIT/ACHTERUIT (AFB.6)

Om rotatie vooruit ofchteruit te kiezen, gebruikt u de schuif vooruit/achteruit (b) zoals afgebeeld (zie pijlen op het gereedschap).

WAARSCHUWING: Om het risico op persoonlijk letsel te verminderen wacht u altijd totdat de motor volledige tot stilstand is gekomen voordat u de draairichting wijzigt.

KEUZE TWEE VERSNELLINGEN (AFB.7)

Uw gereedschap is uitgerust met een keuze voor twee versnellingen (f) om de snelheid/torsie ratio te variieren.

1 lage snelheid/hoge torsie

2 hoge snelheid/lage torsie

Zie voor de smelheden de technische gegevens.

WAARSCHUWING: Om het risico op persoonlijk letsel te verminderen:

• Druk de keuzeschakelaar voor twee versnellingen algijd volledig maar voren ofaar achteren.

NEDERLANDS

• Verander de versnelling Niet op volledige snelheid of tijdens gebruik.

De boorhouser verwijderen en vastmaken (afb. 8, 9)

DW907

1. Open de klemmen van de boorhouser zo ver möglichk.
2. Steek een schroevendraaier in de boorhouser en verwijder de bevestigingschroef van de boorhouser door met de klok mee te draaien zoals afgebeeld in figuur 8.
3. Draai een zeskantsleutel vast in de boorhouser en sla er met een hamer op zoals afgebeeld in figuur 9. Zo kommt de boorhouser los en kunt u deze met de hand losschroeven.
4. Ga in omgekeerde volgorde te werk om de boorhouser weer te aan te brengen.

BEDIENING

INSTRUCTIES VOOR GEBRUK

WAARSCHUWING: Om het risico op persoonlijk letsel te verminderen:

• Houd u altijd aan de veiligheidsinstructies en toepassingregels.
• Let op de locatie van pijpleidingen en bedrading.
• Oefen uitsluitend zachte druk op het gereedschap uit. Overmatige druk maakt het boren Niet sneller maar verminder de prestaties van het gereedschap en kan de levensduur van het gereedschap bekorten.
• Om het vastzitten bij een doorbraak te minimalerisen, verminder u geleidelijk de druk van het boorpunt gegen het einde van het boren.
• Houd de motor draaiende als u de boor UIT een geboard gat trekt. Dit helpt vastzitten te voorkomen.

VOOR DE BEDIENING:

1. Zorg ervoor dat de accu (volledig) is opgeladen.
2. Plaats een geschikte boor.
3. Markeer het punt waar het gat dient te worden geboard.
4. Kies draaien vooruit ofchteruit.

AAN- EN UIITSCHAKELEN (AFB.1,6)

1. Om het gereedschap te bedieren drukt u variabile schakelaar (a) in. De druk die worden

uitgeoefend op de schakelaar variabilen snelheid bepaalt de snelheid van het gereedschap.

1. Om het gereedschap te stoppen, LAST SCHAKELAAR los.
2. Om het gereedschap in de positie "uit" op slot te doen, schuift u de vooruit/achteruit schuif (b) maar het midden.

WAARSCHUWING: Om het risico op personlijk letse ter verminderen is de boor voorzien van een rem om het gereedschap te stoppen zodia de schakelaar variabele snelheid volledig worden losgelaten.

Boren

1. Kies het gewenste slelheid/torsie bereik met de versnellingswisselaar zodat de slelheid en torsie aan de geplande actie voldoen.
2. Voor HOUT gebruikt u spiraalboren, steeboren, grondboren of zaagboren. Voor METAAL gebruikt u hoge snelheid spiraalboren of zaagboren. Gebruik een smeermiddel als u metaal boort. De uitzonderingen hierop zich gietijer en koper, die droog dienen te worden geboard.
3. Oefen altiijd drukuit in een rechte lijn met de boor. Gebruik voldoende druk om de boor verder te latent boren, maar druk Niet zo hard dat de motor vastloopt of de boor doorbuigt.
4. Houd het gereedschap stevig met beiden handen vast om het wegdraaien van de boor te voorkomen.
5. ALS DE BOOR VASTLOOPT kommt dit meestal odomat hij overbelast worden. LAAT DE TREKKER ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en stel de reden van het vastlopen vast. KLIK DE TREKKER NIET UIT EN AAN IN EEN POGING OM EEN VASTGELOPEN BOOR OP TE STARTEN -DIT KAN DE BOOR BESCHADIGEN.
6. Houd de motor draaiende als u de boor uit een geboard gat trekt. Dit helpt vastzitten te voorkomen.

SCHROEVEN (AFB.1)

1. Kies vooruit ofijken draaien met behulp van de schuif (b). Breng de snugheid en torsie in overeenstemming met de geplande handeling. Plaats het gewenste bevestigingsaccessoire in de boorhouser zoals u dat met iedere boor zou doen.
2. Zet de kraag (d) op positie 1 en begin met schroeven (lage torsie). Voer een paar testsuit

in afval of onzichtbare gebieden om de juiste positie van de koppelingskraag te bepalen.

1. Als de koppeling te snel ratelt, past u de kraag aan om de torsie maar wens te verhogen.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen om gedurende een langeperiode te werken met een minimum aan onderhoud. Een blijvend goede werkung is afhankelijk van goede verzorging en regelmatig reinigen.

WAARSCHUWING: om het risico op ernstig letsel te verkleinen, dient u het gereedschap uit te schakelen

en de accuset te verwijden voordatu hulpstukken of accessoires aan- ofafkoppelt. Een toevalige activering kan letsel toebrengen.

De lader kan nicht worden onderhonden. Er zijn geen onderdelen in de lader die door de gebruiker können worden onderhonden.

Smering

Uw elektrisch gereedschap behoeft geen extra smering.

Reinigen

WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicalien voor het reinigen van de Niet-metalen onderdelen van het werktuig. Deze chemicalien konnen de materialien die in deze onderden gebruikt worden, verzwakken. Gebruik een doek enkel bevochtig met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dampel nooit enig deel van het gereedschap onder in vloeistof.

SCHOONMAAKINSTRUCTIES VOOR DE LADER

WAARSCHUWING: Schokgevaar. Haal de stekker van de lader uit het stopcontact voordat u het apparaat reinigt. Verwijder vuil en vet met een doek of zachte, Niet-metalen borstel van de buitenkant van de werklamp/lader. Gebruik geen water of schoonmaakmiddel.

Optionele hulpstukken

WAARSCHUWING: Omdat hulpstukken, behalte die van DEWALT, nicht zich getest in combinatie met dit product, kan het gebruik van dergelijkhe hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken,ogens bij dit product uitsluitend accessoires worden gebruikt die zich aanbevolen door DEWALT.

Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires.

Milieubescherming

Apare inzameling. Dit product mag nicht bij het normale huishoudafval worden gegood.

Als u op een dag merkt dat uw DEWALT product verrangen要去 worden of dat u het verder Niet kurz gebruiken, gooiet dan Niet bij het huishoudafval. Dit product要去 afzonderlijk ingezameld worden.

Aparte inzameling van gebruekte producten en verpakkingen maakt recycling en herzebruik van materialen möglich. Hergebruik van gerecyclerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag maar grondstoffen.

Plaatselijke voorschriften bepalen möglich een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanner u een新产品 koopt.

DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze diest gebruik te makes, kut u uw product terugbrengenaar elke erkende reparateur die hem voor ons za inzamelen.

U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uwplaatselijke DEWALT kantoort op het adres dat in.dequeue

NEDERLANDS

handleiding staat. Of u=kunt een lijst met erkende DEWALT reparateurs en alle gegevens over once herstellingsdienst en contactinformationatie vinden op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu要去 herladen worden als hij nicht krachtig genoeg blijdtijdens het uitvoeren van klussen die waaroor vlot verliepen. Aan het einde van zich technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder.Deze verwolgens uit het werktuig.
• Li-Ion, NiCd en NiMH cellen zijn recycleerbaar. Breng ze maar uw dealer of eenplaatselijk recyclagecentrum. De ingezamelde accu's worden gerecycleerd of op de correcte manier weggegooid.

GARANTIE

30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE

Indien uw DEWALT-machine, om welke reden dan ook, Niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet Zoals bij de aankoop en binnen de 30 dagen terug maar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag worden terugbetaald.

- EEN JAAR Gratis SERVICECONTRACT

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, za dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en verrangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT product gebreken vertoont die te wijten+zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen verrangen of,那一an once keuze, de eenheid Gratis zullen verrangen mits:

• Het product Niet verkeerd werden gebruikt.
• Onbevoegde personen nicht getracht haben herstellingen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie worden aangeboden als een extra voordeel en vormt een aanvulling op de wettelijkke rechten van klanten.

Voor het adres van uw dichtstbijzijnde erkende DEWALT reparateur verwijzen weaar het telefoonnummer op deijkenzijde van deze handleiding. Of u kunt een lijmet bevoegde DEWALT reparateurs en allegeveens over once herstellingsdienst encontactinformatie vinden op www.2helpU. com.

BATTERIDRILL/BORMASKIN DC733, DC740, DC750, DW907

Gratuler!
