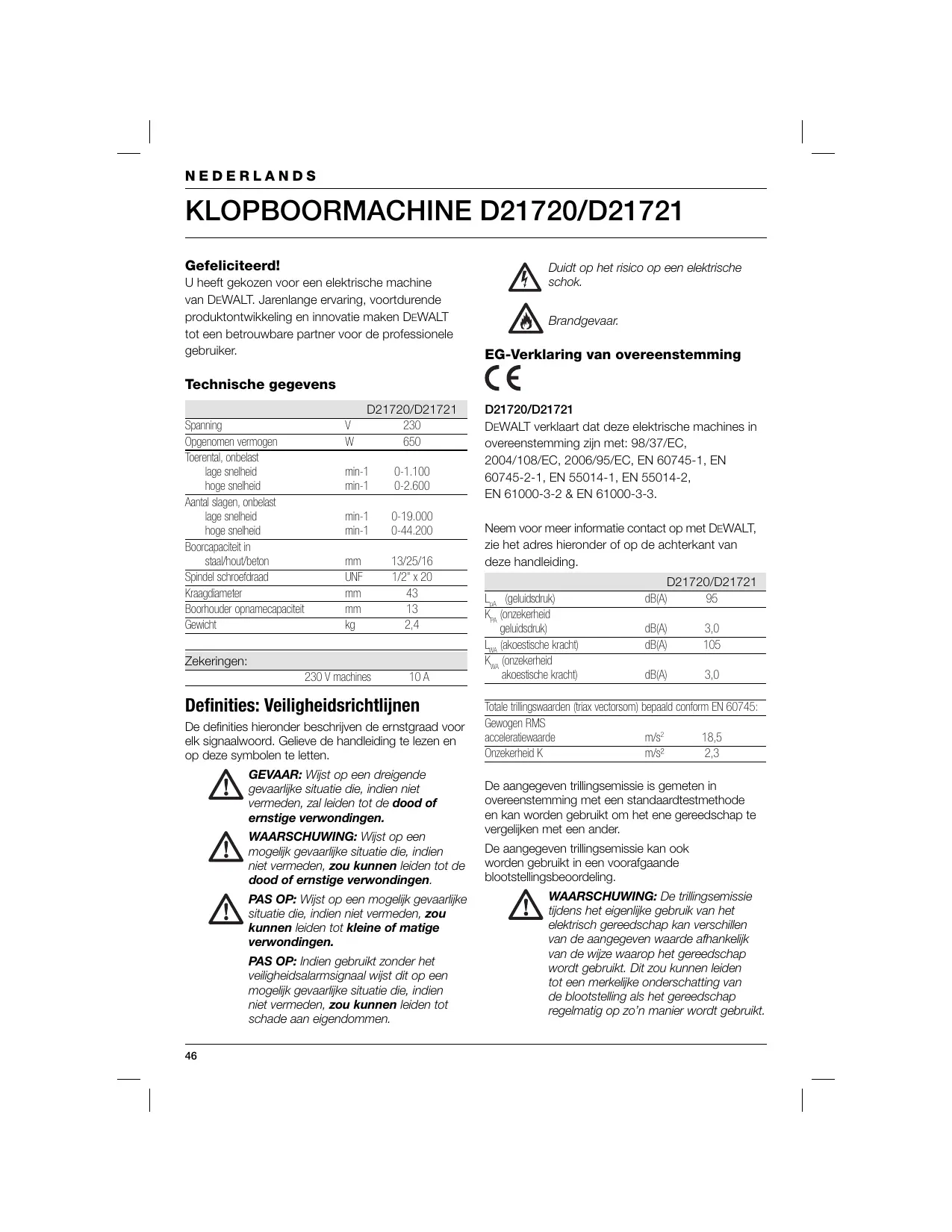

GEBRUIKSAANWIJZING D21721K DEWALT

Gefeliciteerd! U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Duidt op het risico op een elektrische schok. Brandgevaar. EG-Verklaring van overeenstemming Technische gegevens Spanning Opgenomen vermogen Toerental, onbelast lage snelheid hoge snelheid Aantal slagen, onbelast lage snelheid hoge snelheid Boorcapaciteit in staal/hout/beton Spindel schroefdraad Kraagdiameter Boorhouder opnamecapaciteit Gewicht

2,4 Zekeringen: 230 V machines 10 A Definities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige verwondingen. PAS OP: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot kleine of matige verwondingen. PAS OP: Indien gebruikt zonder het veiligheidsalarmsignaal wijst dit op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot schade aan eigendommen.

D21720/D21721 DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EC, 2004/108/EC, 2006/95/EC, EN 60745-1, EN 60745-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. LpA (geluidsdruk) KPA (onzekerheid geluidsdruk) LWA (akoestische kracht) KWA (onzekerheid akoestische kracht) D21720/D21721 dB(A) dB(A) dB(A) 3,0

dB(A) 3,0 Totale trillingswaarden (triax vectorsom) bepaald conform EN 60745: Gewogen RMS 18,5 acceleratiewaarde m/s2 Onzekerheid K m/s² 2,3 De aangegeven trillingsemissie is gemeten in overeenstemming met een standaardtestmethode en kan worden gebruikt om het ene gereedschap te vergelijken met een ander. De aangegeven trillingsemissie kan ook worden gebruikt in een voorafgaande blootstellingsbeoordeling. WAARSCHUWING: De trillingsemissie tijdens het eigenlijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de wijze waarop het gereedschap wordt gebruikt. Dit zou kunnen leiden tot een merkelijke onderschatting van de blootstelling als het gereedschap regelmatig op zo’n manier wordt gebruikt. NEDERLANDS Een schatting van de blootstelling aan trillingen ervaren tijdens een bepaalde werkperiode moet ook rekening houden met de perioden wanneer het gereedschap uitgeschakeld is, en als het gewoon draait zonder te werken bovenop de opstarttijd. Dit kan het blootstellingsniveau aanzienlijk verlagen gezien over de hele werkperiode. Directeur Techniek en productontwikkeling Horst Grossmann DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Duitsland WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen. Algemene veiligheidswaarschuwingen voor elektrische werktuigen WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Geen acht slaan op de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN

INSTRUCTIES VOOR LATER GEBRUIK. De term ‘elektrisch gereedschap’ in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken. b) Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creëren vonken waardoor stof of dampen vuur kunnen vatten. c) Houd kinderen en omstanders op een afstand tijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van controle over het werktuig.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.

Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE WERKTUIGEN

a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met

deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd Aanvullende veiligheidsinstructies voor boren

Draag oorbeschermers. Blootstelling aan lawaai kan leiden tot gehoorverlies. Gebruik de zijhandgrepen die bij dit werktuig worden geleverd. Als u de controle over het apparaat verliest kunt u verwondingen oplopen. Houdt het elektrische werktuig alleen vast bij de geïsoleerde handgrepen wanneer u het gebruikt op een wijze waarbij snijdend inzetgereedschap verborgen draden of het snoer van het werktuig zou kunnen raken. Wanneer een hulpstuk een stroomdraad raakt kunnen de metalen delen van het elektrische werktuig onder stroom komen te staan en kan de gebruiker een schok krijgen. Inhoud van de verpakking De verpakking bevat: 1 (Klop)boormachine 1 Zijhandgreep NEDERLANDS

Diepte-aanslag Boorhoudersleutel (D21720) Transportkoffer (alleen voor K-modellen) Handleiding Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig 60745; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren BEOOGD GEBRUIK Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Uw slagboormachine is ontworpen voor professioneel boren en om schroeven in- en uit te draaien. Monteren en instellen WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel daarvan. Dit kan leiden tot schade of lichamelijke verwondingen. NIET gebruiken in vochtige omstandigheden of in de nabijheid van brandbare vloeistoffen of gassen. Deze slagboormachines zijn professionele elektrische gereedschappen. HOUD het werktuig uit de buurt van kinderen. Toezicht is vereist wanneer dit gereedschap wordt gebruikt door onervaren personen.

Schakelaar voor elektronisch regelbaar toerental Blokkeerknop L/R-schakelaar Mechanische toerenomschakelaar Keuzeschakelaar boren/klopboren Zijhandgreep Diepte-aanslag Tandkransboorhouder (D21720) Snelspanboorhouder (D21721) Tandkrans Boorhoudersleutel Ophangbeugel Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. WAARSCHUWING: Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Kiezen van de boorstand (fig. B) De klopboormachines hebben twee verschillende bedrijfsmodes: Boren: boren in staal, hout en kunststoffen. Klopboren: gelijktijdig boren en hameren in beton en steenachtige materialen.

• Kies de gewenste boorstand met behulp van de keuzeschakelaar boren/klopboren (5). Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A) Snelspanboorhouder
• Draai de tandkrans (9) linksom om de boorhouder te openen en plaats de schacht van het boortje in de boorhouder.
• Draai de kraag rechtsom tot het boortje goed vastzit.

NEDERLANDS Tandkransboorhouder

• Draai de tandkrans (9) linksom om de boorhouder te openen en plaats de schacht van het boortje in de boorhouder.
• Steek de boorhoudersleutel (10) in één van de drie gaten aan de zijkant van de boorhouder en draai de sleutel rechtsom tot het boortje goed vastzit.
• Het verwijderen van het boortje of de bit gebeurt in omgekeerde volgorde. Bevestigen van de zijhandgreep (fig. A) De zijhandgreep (6) is geschikt voor links- en rechtshandige gebruikers. WAARSCHUWING: Zorg altijd voor een juiste bevestiging van de zijhandgreep.
• Schroef de zijhandgreep los.
• Voor rechtshandige gebruikers: houd de zijhandgreep aan de linkerkant van de machine en schuif de klem over de kraag achter de boorhouder.
• Voor linkshandige gebruikers: houd de zijhandgreep aan de rechterkant van de machine en schuif de klem over de kraag achter de boorhouder.
• Draai de zijhandgreep in de gewenste positie en schroef de handgreep vast. Instellen van de boordiepte (fig. C)
• Plaats het juiste boortje in de boorhouder.
• Draai de zijhandgreep (6) enkele slagen los.
• Steek de diepte-aanslag (7) door het gat in de klem van de zijhandgreep.
• Stel de gewenste boordiepte in zoals weergegeven.
• Schroef de zijhandgreep goed vast. L/R-schakelaar (fig. A)
• Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3). WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat.

Mechanische toerenomschakelaar (fig. D) Uw machine is uitgerust met een mechanische toerenomschakelaar (4) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd.

• Laat de AAN/UIT-schakelaar los en kies de gewenste stand juist voordat de machine tot stilstand komt. De pijl op de schakelaar moet altijd recht tegenover de indicatie op het motorhuis staan: 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van kleinere gaten, boren in hout) Meer informatie over de toerentallen vindt u in de technische gegevens. WAARSCHUWING: Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Verwijderen van de boorhouder (fig. E & F)
• Open de boorhouder zover mogelijk.
• Steek een schroevedraaier in de boorhouder en verwijder de borgschroef (12) door deze rechtsom te draaien.
• Klem een inbussleutel in de boorhouder en tik met een hamer op de sleutel. Aanwijzingen voor gebruik WAARSCHUWING:
• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
• Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine. Alvorens met de machine te gaan werken:
• Plaats het juiste boortje.
• Markeer de plaats waar het gat moet worden geboord. NEDERLANDS In- en uitschakelen (fig. A)
• Druk op de schakelaar om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. In- en uitdraaien van schroeven
• Kies de gewenste draairichting.
• Zet de mechanische toerenomschakelaar in stand I (lage snelheid/hoog koppel). Klopboren (fig. A)
• Kies de klopboorstand.
• Druk op de schakelaar (1).
• Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en laat de schakelaar los. De blokkeerknop werkt alleen met de L/Rschakelaar in de R-stand en op volle snelheid.
• Stop de machine door de schakelaar los te laten.
• Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Boren (fig. A)
• Kies de gewenste boorstand.
• Ga verder zoals beschreven voor klopboren. Optionele toebehoren WAARSCHUWING: Omdat accessoires, behalve die van DEWALT, niet zin getest in combinatie met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te beperken, mogen uitsluitend accessoires worden gebruikt bij dit product die worden aanbevolen door DEWALT. Raadpleeg uw dealer voor verder informatie over de geschikte toebehoren. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Smering Uw machine heeft geen extra smering nodig. Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Milieu Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid. Wanneer uw oude DEWALT-product aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld. Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen. Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn. DEWALT biedt de mogelijkheid tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gebruik te maken van deze service, retourneert u het product naar een van de erkende servicecentra, die deze producten voor ons verzamelt. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een

NEDERLANDS lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internetadres: www.2helpU.com GARANTIE

• 30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE • Indien uw DEWALT-machine, om welke reden dan ook, niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet zoals bij de aankoop en binnen de 30 dagen terug naar het erkend DEWALT verkooppunt waar u het toestel heeft gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag wordt terugbetaald.
• EEN JAAR GRATIS SERVICECONTRACT • Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, zal dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.
• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT product gebreken vertoont die te wijten zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen vervangen of, naar onze keuze, de eenheid gratis zullen vervangen mits:
• Het product niet verkeerd werd gebruikt.
• Onbevoegde personen niet getracht hebben herstellingen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie wordt aangeboden als een extra voordeel en vormt een aanvulling op de wettelijke rechten van klanten. Voor het adres van uw dichtstbijzijnde erkende DEWALT reparateur verwijzen we naar het telefoonnummer op de achterzijde van deze handleiding. Of u kunt een lijst met bevoegde DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU. com.
