DW505 - Klopboormachine DEWALT - Gratis gebruiksaanwijzing en handleiding

Merk	DEWALT
Model	DW505
Producttype	Klopboor
Voedingsspanning	230 V
Opgenomen vermogen	701 W
Onbelaste toerentallen	1e: 0-1.100 min⁻¹, 2e: 0-2.700 min⁻¹
Onbelaste slagfrequentie	1e: 0-19.000 min⁻¹, 2e: 0-46.000 min⁻¹
Boordiepte staal	13 mm
Boordiepte hout	40 mm
Boordiepte beton	20 mm
Boorkoptype	Sleutelboorkop
Boorkopcapaciteit	13 mm
Halsdiameter	43 mm
Gewicht	2,2 kg
Dubbele isolatie	Ja (volgens EN 50144)
Geluidsdrukniveau	101,2 dB(A)
Geluidsvermogen	109,2 dB(A)
Inbegrepen accessoires	Zijhandgreep, dieptestop, boorkopsleutel, handleiding
Garantie	1 jaar (onderdelen en arbeid)
Aanbevolen zekering	10 A

Veelgestelde vragen - DW505 DEWALT

Hoe selecteer ik de klopboormodus?

Draai de modusschakelaar (5) naar de stand klopboren (hamersymbool) om in beton of metselwerk te boren. Voor boren zonder klop, zet u hem op de stand normaal boren.

Hoe verander ik de draairichting?

Gebruik de links/rechts schakelaar (3) nabij de trekker. Wacht tot de motor volledig stopt voordat u de richting wijzigt.

Hoe stel ik de boordiepte in?

Draai de zijhandgreep (6) los, steek de dieptestop (7) in het oog, stel de gewenste diepte in en draai de handgreep weer vast.

Hoe monteer ik de zijhandgreep?

Draai de zijhandgreep los, plaats deze op de hals (43 mm) achter de boorkop, oriënteer hem volgens uw dominante hand (rechts of links) en draai hem stevig vast.

Hoe vervang ik de boorkop?

Open de boorkop maximaal. Steek een schroevendraaier in om de borgschroef (12) los te draaien door tegen de klok in te draaien. Gebruik vervolgens de boorkopsleutel (10) om de boorkop los te draaien door een hamerslag op de sleutel te geven.

Wat is het vermogen van de DW505 boormachine?

Het opgenomen vermogen is 701 W bij een spanning van 230 V, met een variabel toerental van 0 tot 2.700 min⁻¹.

Welke accessoires worden meegeleverd met de boormachine?

De verpakking bevat: 1 klopboor, 1 zijhandgreep, 1 dieptestop, 1 boorkopsleutel en de handleiding.

Hoe onderhoud ik de boormachine?

Het gereedschap heeft geen extra smering nodig. Reinig regelmatig de ventilatiesleuven met een zachte doek en controleer de staat van het netsnoer.

Wat te doen als de schakelaar in de aan-stand vastzit?

Als de schakelaar vastzit, druk kort op de schakelaar en laat deze direct los. Hierdoor wordt de vergrendelknop ontgrendeld. Zet het gereedschap altijd uit na gebruik.

Welke garantie biedt DeWALT?

DeWALT biedt één jaar garantie (onderdelen en arbeid) op fabricagefouten, onder voorbehoud van correct gebruik en overlegging van het aankoopbewijs.

GEBRUIKSAANWIJZING DW505 DEWALT

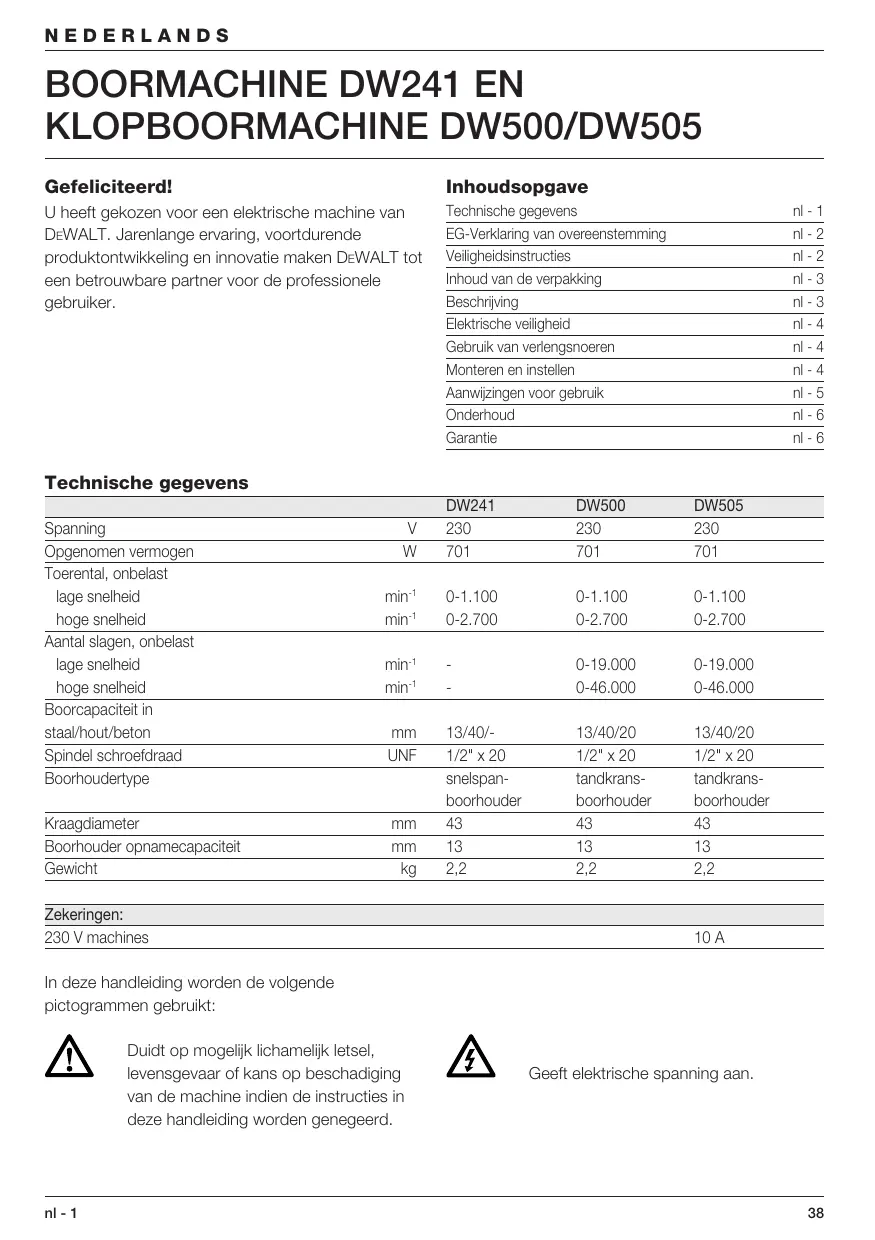

U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens	nl - 1
EG-Verklaring van overeenstemming	nl - 2
Veiligheidsinstrumentes	nl - 2
Inhoud van de verpakking	nl - 3
Beschrijving	nl - 3
Elektrische verilgiteit	nl - 4
Gebruik van verlengsnoeren	nl - 4
Monteren en instellen	nl - 4
Aanwijzingen voor gezruik	nl - 5
Onderhoud	nl - 6
Garantie	nl - 6

Technische gegevens

		DW241	DW500	DW505
Spanning	V	230	230	230
Opogenomen vermogen	W	701	701	701
Toerental, onbelast
lage snelheid	min-1	0-1.100	0-1.100	0-1.100
hoge snelheid	min-1	0-2.700	0-2.700	0-2.700
Aantal slagen, onbelast
lage snelheid	min-1	-	0-19.000	0-19.000
hoge snelheid	min-1	-	0-46.000	0-46.000
Boorcapaciteit in staal/hout/beton	mm	13/40/-	13/40/20	13/40/20
Spindel schroefdraad	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Boorhoudertype		snelspan-boorhouder	tandkrans-boorhouder	tandkrans-boorhouder
Kraagdiameter	mm	43	43	43
Boorhouder opnamecapaciteit	mm	13	13	13
Gewicht	kg	2,2	2,2	2,2

Zekeringen:

230 V machines

10 A

In deze handleiding worden de volgende

pictogrammen gebruikt:

Duidt op möglichl jlichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

DW241/DW500/DW505

DeWALT verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zich het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144:

		DW241	DW500	DW505
LDA(geluidsdruk)	dB(A)*	101,2	101,2	101,2
LwA(geluidsvermögen)	dB(A)	109,2	109,2	109,2

• op de werkplek

Neem de vereiste maatregelen voor gehoorbeschemming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van deversnelling overeenkomstig EN 50144:

	DW241	DW500	DW505
	11,8 m/s2	11,8 m/s2	11,8 m/s2

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel.

Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ontelukken.

2 Houd rekening met omgevingsinvloeden
Stel elektrische machines Niet bloat aan vocht.
Zorg dat de werkomgeving goed is verlicht.
Gebruik elektrische machines Niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische verligheid door een schedingstransformer of een aardlek-(FI-) schakelaar voor te schaken, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere Personen Niet aan de machine of het verlengsnoer komen; houd ze weg van de werkomgeving.

5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg Niet in gebruik,zijnde elektrische machines op in een droge,afgesloten ruimte,buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden.

Deze können door de bewegende delen worden gegren.

Draag bij het werkben buitenshuis bij voorkeur rubberen werkhandsoenen en schoenen met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij stofdeeltjes of spanen vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbescheming wonneer de geluidsdruk hetiveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiligiger, bovendien kan de machine dan met beiden handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine nicht met de vinger aan de schakelaar. Laat deschakelaar los wanner u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine nicht als u niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom UIT en wacht totdat demachine volledig stil staat voordat u deze achechterlaat. Trek de stekker UIT het stopcontact wanner u de machine Niet gebruikt,ijdens onderhoud of bij het verrangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controller vóor het inschakenel.altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt better en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

17 Gebruik het snoer nicht verkeerd

Draag de machine nooit aan het snoer. Trek Niet aan het snoer om de stekkeruit het stopcontact te verwijderen. Houd het snoeruit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiligier te kunnen werken.

Houdt u aan de instructies met betrekking tot het onderhoud en het verrangen van accessoires.

Controleer regelmatig het snoer en LAST dit bij beschadigingen door een erkend DEWALT

Service-center repareren.

Controleer het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.

19 Controller de machine op beschadigingen

Controller de machine vór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze maar behoren zal functioneren.

Controleer of de bewegende delen nicht klemmen, verdraaid of gebroken zich. Ga na of de accessoires en hulpstukken correct+zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werk ing is voldaan. Ga bij verranging of reparatie van beschadigde veiligheidsnrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verwangen door een erkend DEWALT Service-center.

20 Wendt u voor reparaties tot een erkend DeWALT Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevalten mogen reparatiesuitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking

De verpakking bevat:

1 (Klop)boormachine
1 Zijhandgreep
1 Diepte-aanslag
1 Boorhoadersleutel (DW500/DW505)
1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

1 Schakelaar voor elektronisch regelbaar toerental
2 Blokkeerknop
3 L/R-schakelaar
4 Mechanische toerenomschakelaar
5 Keuzeschakelaar boren/klopboren (DW500/DW505)
6 Zijhandgreep
7 Diepte-aanslag
8 Tandkransboorhouser

8 Snelspanbooorhouser
9 Tandkrans
10 Boorholdersleutel
11 Ophangbeugel

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller越来越好 of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 50144; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt verrangen, moet de oude stekker c.q. het oude snoer worden weggegoid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal vór het monteren en instellen.altijd de stekker uit het stopcontact.

DW500/DW505 - Kiezen van de boorstand (fig. B)

De klopboormachines haben twee verschillende bedrijfsmodes:

Boren:
boren in staal, hout en kunststoffen.

Klopboren: gegliktijdig boren en hameren in beton en steenachtige materialen.

• Kies de gewenste boorstand met behulp van de keuzeschakelaar boren/klopboren (5).

Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A)

DW241 - Snelspanboorhouser

• Draai de tandkrans (9) linksom om de boorhouser te openen en plaats de schacht van het boortje in de boorhouser.
• Draai de kraag rechtsom tot het boortje goed vastzit.

DW500/DW505 - Tandkransboorhouser

• Draai de tandkrans (9) linksom om de boorhouser te openen en plaats de schacht van het boortje in de boorhouser.
• Steek de boorhouldersleutel (10) in eén van de drie gaten aan de zijkant van de boorhouser en draai de sleutel rechtsom tot het boortje goed vastzit.
• Het verwijderen van het boortje of de bit gebeurt in omgekeerde volgorde.

Bevestigen van de zijhandgreep (fig. A)

De zichhandgreep (6) is geschikt voor links- enrechtshandige gebruikers.

Zorg algid voor een juiste bevestiging van de zijhandgreep.

• Schroef de zichhandgreep los.
• Voorrechtshandige gebruikers: houd de zichhandgreep aan de linkerkant van de machine en schuif de klem over de kraag anschter de boorhouser.
• Voor linkshandige gebruikers: houd de zichhandgreep aan de rechterkant van de machine en schuif de klem over de kraag anschter de boorhouser.
• Draai de zichhandgreep in de gewenste positie en schroef de handgreep vast.

Instellen van de boordiepte (fig. C)

• Plaats het juiste boortje in de boorhouser.
• Draai de zijhandgreep (6) enkele slagen los.
• Steek de diepte-aanslag (7) door het gat in de klem van de zijhandgreep.
• Stel de gewenste boordiepte in zoals weergegeven.
• Schroef de zijhandgreep goed vast.

L/R-schakelaar (fig. A)

• Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3).

Wijzig de draairichting uitsluitend als demachine volledig stilstaat.

Mechanische toerenomschakelaar (fig. D)

Uw machine is uitgerust met een mechanische toerenomschakelaar (4) waarmee de verhoudingCUSen toerental en koppel kan worden gewijzigd.

• Laat de AAN/UIT-schakelaar los en kies de gewennen stand juist voordat de machine tot stilstand kommt. De pij op de schakelaar要去 alsijdrecht gegenover deindicatie op het motorhuis staan:

1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven)
2 hoge snelheid/laag koppel (boren van Kleinere gaten, boren in hout)

Meer informatatie over de toerentallen vindt u in de technische gegevens.

Verdraai de schakelaar Niet bij volle belasting ofijdens het gebruik.

Verwijden van de boorhouser (fig. E, F & G)

DW241

• Draai de boorhouser zover möglichk open.
• Steek een schroevedraaier in de boorhouser en verwijder de borgschoef (12) door deze rechtsom te draaien.
• Klem een inbussleutel in de boorhouser en tik met een hamer op de sleutel.

DW500/DW505

• Draai de boorhouser zover möglichk open.
• Steek een schroevedraaier in de boorhouser en verwijder de borgschoef (12) door deze rechtsom te draaien.
• Steek de boorhouldersleutel (10) in een van de drie gaten aan de zijkant van de boorhouserntik met een hamer op de sleutel.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventeel aanwezige gas-, water- en elektriciteitsleidingen.
• Forceer de machine Niet. Overmatige druk op de machine versnelt het boren Niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Alvorens met de machine te gaan werken:

• Plaats het juiste boortje.
• Markeeer de plaatssaar het gat moet worden geboard.

In- en uitschakelen (fig. A)

• Druk op de schakelaar om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.

In- en uitdraaien van schroeven

• Kies de gewenste draairichting.
• Zet de mechanische toerenomschakelaar in stand I (lage snugheid/hoog koppel).

DW500/DW505-Klopboren (fig.A)

• Kies de klopboorstand.
• Druk op de schakelaar (1).
• Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en LAST de schakelaar los. De blokkeerknop werkkt alleen met de L/R-schakelaar in de R-stand en op volte snelheid.
• Stop de machine door de schakelaar los te lately.
• Schakel het continu bedrifuit door de schakelaar kort in te drukken en deze meteeneer los te latenten. Schakel alsijid de machine uit wonneer het werk is beeindigend en voordat u de stekker uit het stopcontact haalt.

Boren (fig. A)

• Kies de gewenste boorstand.
• Ga verder zoals beschreiben voor klopboren.

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en kaak de behuizing regelmatig schoon met een zachtde doek.

Gebruktete machines en het milieu

Wonneer uw oude machine aan verranging toe is, breng deze dan maar een DeWALT Service-center waar de machine op milieuvriendelijkijke wijze zal worden verwerkt.

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet Zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in once Service-centers opvertoon van het aankoopbewijs. Stuur uw machinerechtstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defekte delen of van het hele apparaat, zulks ter beordeling van DeWALT, op voorwaarde dat:

• het produit Niet foutief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoor waar het adres van hetdichtstbijzijnde Service-center (zie de zichijde van deze handleiding). Een overzicht van erkende DeWALT Service-centers en nadere informatie over onsze service vindt u ook op Internet: www.2helpu.com.

BOREMASKIN DW241 OG SLAGBOREMASKIN DW500/DW505

Gratuler!

Vaxelvaljare (fig. D)
