MANUALE UTENTE DW505 DEWALT

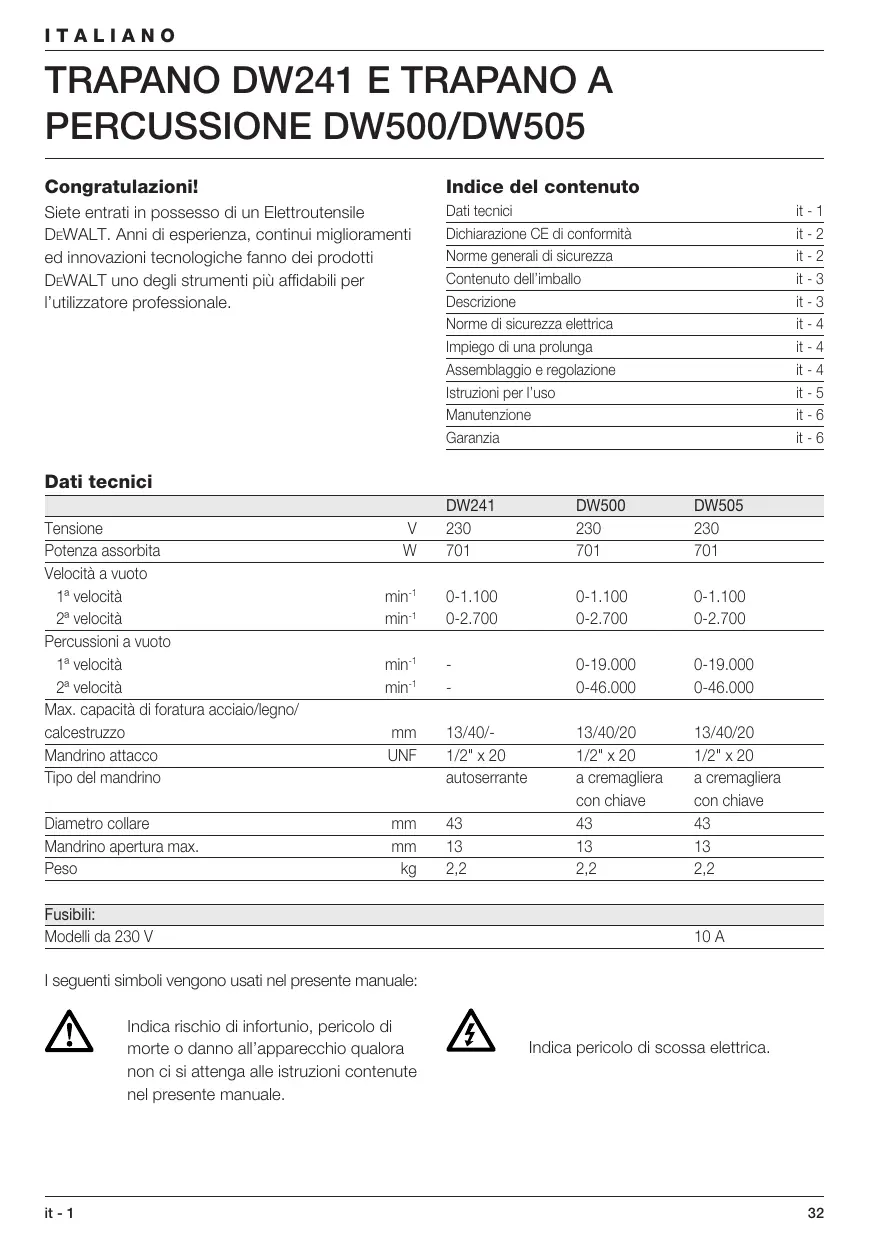

Congratulazioni! Indice del contenuto Siete entrati in possesso di un Elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Dati tecnici Dichiarazione CE di conformità Norme generali di sicurezza Contenuto dell’imballo Descrizione Norme di sicurezza elettrica Impiego di una prolunga Assemblaggio e regolazione Istruzioni per l’uso Manutenzione Garanzia it - 1 it - 2 it - 2 it - 3 it - 3 it - 4 it - 4 it - 4 it - 5 it - 6 it - 6 Dati tecnici Tensione Potenza assorbita Velocità a vuoto 1ª velocità 2ª velocità Percussioni a vuoto 1ª velocità 2ª velocità Max. capacità di foratura acciaio/legno/ calcestruzzo Mandrino attacco Tipo del mandrino Diametro collare Mandrino apertura max. Peso

2,2 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. it - 1 Indica pericolo di scossa elettrica.

ITALIANO Dichiarazione CE di conformità Norme generali DW241/DW500/DW505 DEWALT dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale. Il livello di rumorosità è conforme alle norme 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144: DW241 DW500 (rumorosità) dB(A)* 101,2 101,2 101,2 LWA (potenza sonora) dB(A) 109,2 109,2 109,2 LpA DW505

• all’orecchio dell’operatore Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144: DW241 DW500 DW505 11,8 m/s2 11,8 m/s2 11,8 m/s2 Direttore ricerca e sviluppo Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germania Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni!

1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Non esporre gli utensili elettrici all’umidità. Tenere ben illuminata l’area di lavoro. Non usaregli utensili elettrici in luoghi con atmosfera gassosa o infiammabile. 3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI). 4 Tenere i bambini lontani dall’area di lavoro Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Tenere i non addetti ai lavori lontani dal posto di lavoro. 5 Cavo di prolunga per l’uso esterno Se l’utensile viene utilizzato all’aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l’uso esterno. 6 Custodia dell’elettroutensile dopo l’uso Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 7 Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi. 8 Usare occhiali protettivi Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili. 9 Rumorosità eccessiva Prendere appropriate misure a protezione dell’udito se il livello acustico supera gli 85 dB(A). 10 Bloccare il pezzo da lavorare Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio. it - 2 ITALIANO 11 Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. 12 Evitare accensioni accidentali Non eseguire il trasporto dell’Elettroutensile collegato alla rete di alimentazione tenendo il dito sull’interruttore. Assicurarsi che l’interruttore sia in posizione OFF prima di inserire la spina. 13 Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l’utensile quando si è stanchi. 14 Staccare l’alimentazione dell’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l’utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell’utensile o di sostituzione degli accessori. 15 Non lasciare sull’utensile chiavi o strumenti di misura Prima di mettere in funzione l’Elettroutensile si abbia cura di togliere chiavi e altri strumenti. 16 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Attenzione! L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d’uso possono comportare il rischio di infortuni. 17 Non abusare del cavo elettrico Non trascinare l’utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli orli taglienti. 18 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DEWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso. 19 Controllare che non vi siano parti danneggiate Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che it - 3 l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT. 20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato. Contenuto dell’imballo L’imballo comprende: 1 Trapano (a percussione) 1 Impugnatura laterale 1 Asta profondità 1 Chiave serramandrino (DW500/DW505) 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A) 1 Interruttorre a velocità variabile 2 Pulsante di bloccaggio interruttore 3 Comando reversibilità 4 Selettore velocità I - II 5 Selettore percussione-rotazione (DW500/DW505) 6 Impugnatura laterale 7 Asta di profondità regolabile 8 Mandrino a cremagliera con chiave 8 Mandrino autoserrante 9 Ghiera 10 Chiave serramandrino 11 Occhiello di sospensione

ITALIANO Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perciò non è richiesta la messa a terra.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm2. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio e regolazione Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione. DW500/DW505 Selezione del tipo di funzionamento (fig. B) I trapani a percussione possono essere adoperati in due modi diversi:

A rotazione: per lavori in acciaio, legno e plastica. A percussione: con rotazione e percussione simultanee per lavori in calcestruzzo e muratura.

• Selezionare il modo operativo richiesto ruotando il selettore percussione-rotazione (5) nella posizione desiderata. Inserimento e rimozione della punta (fig. A) DW241 - Mandrino autoserrante
• Aprire il mandrino facendo ruotare la ghiera (9) zigrinata in senso antiorario ed inserire l’attacco della punta.
• Stringere forte facendo ruotare la ghiera in senso orario. DW500/DW505 Mandrino a cremagliera con chiave
• Aprire il mandrino facendo ruotare la ghiera (9) zigrinata in senso antiorario ed inserire l’attacco della punta.
• Inserire la chiave serramandrino (10) in ognuno dei fori laterali del mandrino e stringere con forza in senso orario.
• Per togliere la punta agire nel modo contrario. Montaggio dell’impugnatura laterale (fig. A) L’impugnatura laterale (6) può essere adattata sia all’uso con la mano destra che a quello con la mano sinistra. Utilizzare sempre il trapano con l’impugnatura laterale montata.
• Allentare l’impugnatura laterale.
• Per chi è destro: far scivolare il morsetto circolare dell’impugnatura sul collare posizionando l’impugnatura a sinistra.
• Per chi è mancino: far scivolare il morsetto circolare dell’impugnatura sul collare posizionando l’impugnatura a destra.
• Farla ruotare nella posizione desiderate e stringerla agendo sull’impugnatura. it - 4 ITALIANO Regolazione della profondità di foratura (fig. C)
• Inserire la punta richiesta nel mandrino.
• Allentare l’impugnatura laterale (6).
• Inserire l’asta di regolazione della profondità (7) attraverso l’asola del morsetto dell’impugnatura.
• Regolare la profondità nel modo illustrato.
• Stringere l’impugnatura laterale. Comando reversibilità (fig. A)
• Per selezionare il senso di rotazione richiesto (rotazione sinistrorsa o destrorsa) si utilizzi l’apposito selettore di reversibilità (3). Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione. Selettore velocità I - II (fig. D) L’utensile è dotato di un selettore con cambio a due velocità che consente di variare sia la velocità che la coppia.
• Rilasciare l’interruttore ON/OFF e selezionare la posizione richiesta poco prima che il trapano si fermi. Allineare sempre la freccia del selettore velocità con il simbolo I - II impresso sulla scatola degli ingranaggi: 1 Velocità bassa/coppia maggiore (fori di grosse dimensioni, avvitamento viti grosse) 2 Velocità alta/coppia minore (fori piccoli, foratura nel legno) Per il regime del motore consultare le specifiche tecniche. Non effettuare il cambio se il motore gira a tutta velocità o durante l’utilizzo. Smontaggio del mandrino (fig. E, F & G) DW241
• Aprire al massimo le griffe del mandrino.
• Inserire un cacciavite nel mandrino e togliere la vite di fissaggio del mandrino (12) svitandola in senso orario.
• Inserire una chiave per brugole nel mandrino. Colpirla con un martello nel modo illustrato. it - 5 DW500/DW505
• Aprire al massimo le griffe del mandrino.
• Inserire un cacciavite nel mandrino e togliere la vite di fissaggio del mandrino (12) svitandola in senso orario.
• Inserire la chiave serramandrino (10) in uno dei fori laterali del mandrino e dare un colpo di martello sulla barra della chiave, nel modo illustrato. Istruzioni per l’uso
• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull’utensile. La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell’utensile. Prima del funzionamento:
• Inserire il tipo di punta più adatto.
• Segnare il punto di foratura. Accensione e spegnimento (ON e OFF) (fig. A)
• Per mettere in funzione il trapano premere il grilletto a velocità variabile. La pressione esercitata sul grilletto determina la velocità del trapano. Avvitatura/svitatura
• Selezionare il senso di rotazione richiesto.
• Usare la posizione velocità bassa/coppia maggiore (velocità I). DW500/DW505 - Foratura con percussione (fig. A)
• Selezionare il funzionamento a percussione.
• Premere l’interruttore (1).
• Se necessario, premere il pulsante di bloccaggio (2) per mantenere acceso il motore senza tener premoto l’interruttore. La funzione di bloccaggio può essere attivata solo se il motore funziona a tutta velocità e senza la reversibilità.
• Per fermare l’utensile, rilasciare l’interruttore.
• Per fermare il trapano, disattivando la funzione di bloccaggio, premere brevemente e rilasciare l’interruttore. A lavoro ultimato e prima di disinserire la spina posizionaresempre l’interruttore in OFF.

ITALIANO Foratura con rotazione (fig. A)

• Selezionare il funzionamento a rotazione.
• Procedere come esposto per la foratura a percussione. Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. Manutenzione Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Lubrificazione Il Vostro elettroutensile non richiede lubrificazione addizionale. Pulitura Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido. Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente. GARANZIA
• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE • Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell’utensile, presentando debita prova dell’avvenuto acquisto.
• MANUTENZIONE GRATUITA PER UN ANNO • L’eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all’estero, dal nostro staff distributivo. Contattare la Sede Centrale DEWALT per ottenere l’indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpu.com, è disponibile un elenco dei Centri di Assistenza Tecnica DEWALT, completo di dettagli sul servizio assistenza postvendita.
