DW505 - Slagborrmaskin DEWALT - Gratis bruksanvisning och manual

Märke	DEWALT
Modell	DW505
Produkttyp	Slagborrmaskin
Matningsspänning	230 V
Upptagen effekt	701 W
Tomgångsvarvtal	1:a: 0-1 100 min⁻¹, 2:a: 0-2 700 min⁻¹
Slagfrekvens tomgång	1:a: 0-19 000 min⁻¹, 2:a: 0-46 000 min⁻¹
Borrkapacitet stål	13 mm
Borrkapacitet trä	40 mm
Borrkapacitet betong	20 mm
Chucktyp	Nyckelchuck
Chuckkapacitet	13 mm
Halsdiameter	43 mm
Vikt	2,2 kg
Dubbelisolation	Ja (enligt EN 50144)
Ljudtrycksnivå	101,2 dB(A)
Ljudeffektsnivå	109,2 dB(A)
Medföljande tillbehör	Sidohandtag, djupanslag, chucknyckel, manual
Garanti	1 år (delar och arbete)
Rekommenderad säkring	10 A

Vanliga frågor - DW505 DEWALT

Hur väljer man slagborrläge?

Vrid lägesväljaren (5) till slagborrläge (hammarsymbol) för att borra i betong eller murverk. För borrning utan slag, ställ den på normalläge.

Hur ändrar man rotationsriktningen?

Använd vänster/höger rotationsväljare (3) som sitter nära avtryckaren. Vänta tills motorn har stannat helt innan du ändrar riktning.

Hur ställer man in borrdjupet?

Lossa sidohandtaget (6), sätt in djupanslaget (7) i hålet, ställ in önskat djup och dra sedan åt handtaget.

Hur monterar man sidohandtaget?

Lossa sidohandtaget, placera det på halsen (43 mm) bakom chucken, rikta det efter din dominanta hand (höger eller vänster) och dra sedan åt ordentligt.

Hur byter man chucken?

Öppna chucken maximalt. För in en skruvmejsel för att lossa låsskruven (12) genom att vrida moturs. Använd sedan chucknyckeln (10) för att skruva loss chucken genom att slå med en hammare på nyckeln.

Vad är effekten på DW505 borrmaskinen?

Den upptagna effekten är 701 W vid 230 V, med variabel hastighet från 0 till 2 700 varv/min.

Vilka tillbehör medföljer borrmaskinen?

Förpackningens innehåll: 1 slagborrmaskin, 1 sidohandtag, 1 djupanslag, 1 chucknyckel och bruksanvisning.

Hur underhåller man borrmaskinen?

Verktyget kräver ingen extra smörjning. Rengör ventilationsöppningarna regelbundet med en mjuk trasa och kontrollera nätsladdens skick.

Vad gör jag om strömbrytaren är fast i på-läge?

Om strömbrytaren är fast, tryck kort på strömbrytaren och släpp omedelbart. Detta låser upp låsknappen. Stäng alltid av verktyget efter användning.

Vilken garanti erbjuder DeWALT?

DeWALT erbjuder ett års garanti (delar och arbete) för tillverkningsfel, under förutsättning att verktyget används korrekt och att köpbevis uppvisas.

BRUKSANVISNING DW505 DEWALT

4 Beskytt deg mot elektrisk stot

Pass pà at strombryteren er avslätt nár du setter stopselet i stikkontakten.

Bruk av skjoteledning

För maskinen tas i bruk:

• Sett i rkitig bits.
• Marker stedet hvor hullet skal bores.

SkrpAogAV (fig.A)

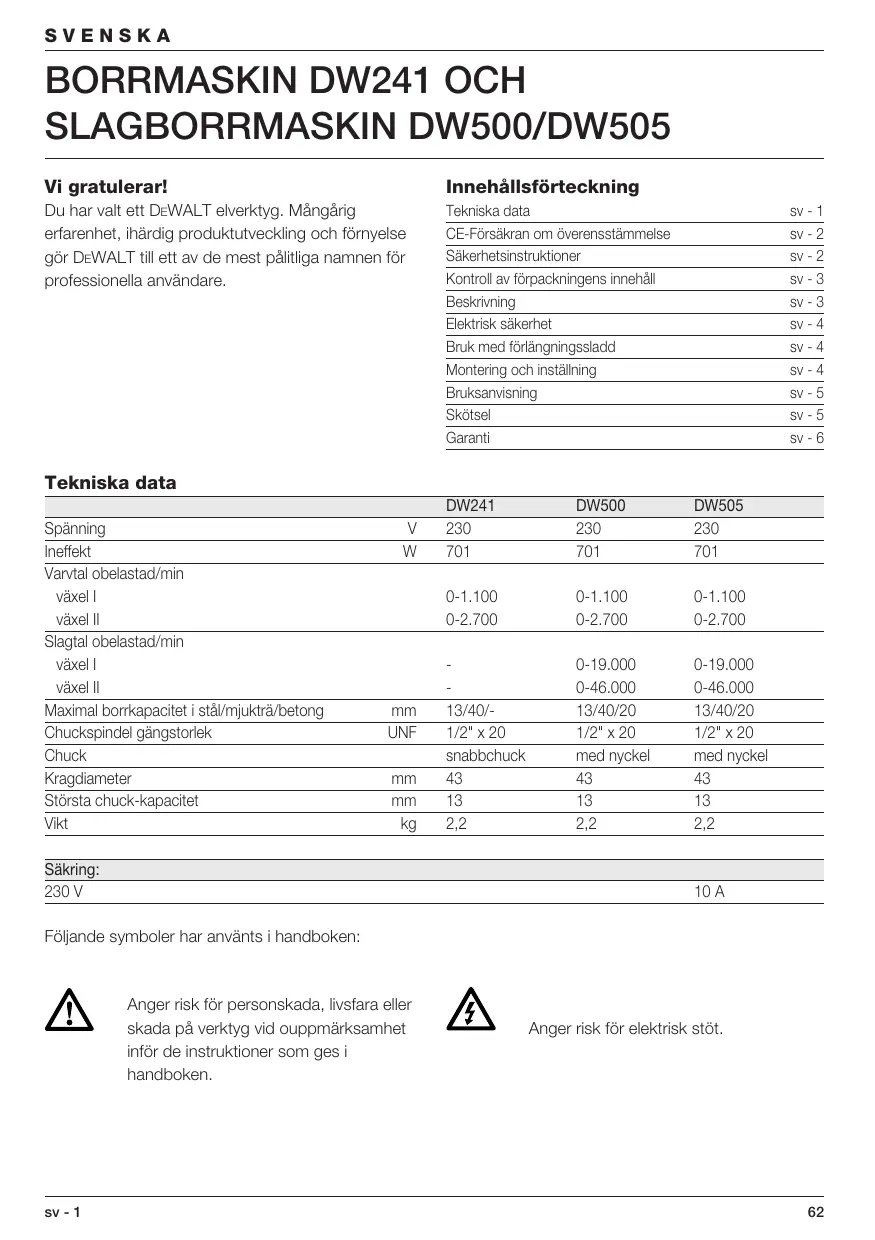

Du har valt ett DeWALT elverktyg. Mangarig erfarenhet, ihardig produktutveckling och fornyelse gör DeWALT till att av de mest pälittiga namnen for professionlla användare.

Innehållsforteckning

Tekniska data	sv - 1
CE-Försakran om överensstammelse	sv - 2
Säkerhetsinstruktioner	sv - 2
Kontroll av förpackningens innehäll	sv - 3
Beskrivning	sv - 3
Elektrisk sakerhet	sv - 4
Bruk med förlängningssladd	sv - 4
Montering och inställning	sv - 4
Bruksanvisning	sv - 5
Skötsel	sv - 5
Garanti	sv - 6

Tekniska data

		DW241	DW500	DW505
Spanning	V	230	230	230
Ineffect	W	701	701	701
Varvital obelastad/min
växel I		0-1.100	0-1.100	0-1.100
växel II		0-2.700	0-2.700	0-2.700
Slagtal obelastad/min
växel I		-	0-19.000	0-19.000
växel II		-	0-46.000	0-46.000
Maximal bomrkapacitet i stål/mjukträ/betong	mm	13/40/-	13/40/20	13/40/20
Chuckspindel gängstorlek	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Chuck		snabbchuck	med nyckel	med nyckel
Kragdiameter	mm	43	43	43
Största chuck-kapacitet	mm	13	13	13
Vikt	kg	2,2	2,2	2,2
Säkring:
230 V				10 A

Följande symboler har anvånts i handboken:

Anger risk for personskada, livsfar aell skada pa verktyg vid ouppmärksamhet infor de instruktioner som ges i handboken.

Anger risk for elektrisk stöt.

CE-Forsakran om overensstammelse

DW241/DW500/DW505

DeWALT forklarar att dessa elverktyg ar konstruerade i overensstammelse med foljande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta DeWALT på nedanstående adress eller se baksidan av manualen.

Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, upmätt entigt EN 50144:

		DW241	DW500	DW505
LpA	(ljudtryck)	dB(A)*	101,2	101,2
LWA	(ljudeffekt)	dB(A)	109,2	109,2

• vid användarens öra

Vidtag lampliga atgärder for hörskelskydd om ljudniva överskrider 85 dB(A).

Det vögda geometriska medelvärdet av accelerationsfrekvensen,enlig EN 50144:

	DW241	DW500	DW505
	11,8 m/s2	11,8 m/s2	11,8 m/s2

Innan Du börjar anecdá maskinen, tag nagra minuter i ansprák für att lasaigenom bra克斯anvisingen. Spara bra克斯anvisingen lätt tillgängligt, sà att alla som använder maskinen har tillgang till bra克斯anvisingen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid foljas for att minska risken for elektriska stötar, personskada och brand.

1 Använd hörsselydd

Ljudniván vid bearbetning av olika material kan variera, ibland överstiger niven 85 dB(A). För att skydda Dig själv, använd alltid hörsksydd.

2 Håll arbetsområdet ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsatt inte elverktyg for regn. Använd inte elverktyg på fuktiga eller vata platser.
Ha bra belysning over arbetsytan. Använd inte elverktyg i narheten av lättantändiga vätskor uller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhällanden (t.ex. hög fuktighet, upppomst av metalldamm osv.) kan den elektriska sakerheden ökas med koppling av en skiljetransformerer eller en jordfelsbrytare.

5 Håll barn borta

Låt inte andra personer komma i kontakt med elverktyg eller sladden. Alla personer skall hallas borta frän arbetsområdet.

6 Forvara verktyg sakert

När elverktyget inte används skall det Förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhäll for barn.

7 Overbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angiva effektsområdet.

8 Använd ratt elverktyg

Tvinga inte elverktyget att gora arbeten som ar avsedda for kraftigare verktyg.

Använd inte elverktyg für ändamål de inte År avsedda for: använd t.ex. inte handcirkelsag for att saga av kvistar eller vedtra.

9 Kla Dig ratt

Bär inte lost hangande kläder aller smycken.

De kan fastna i rroliga delar.

Gummihandskar och halkfria skorrekommenderas vid utomhusarben.

Använd hämät om Du har langt hare.

10 Använd skyddsglasögon

Använd skyddsglasögon für att Förhindra att damm bläser in i Dina ögon vilket kan Förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.

11 Mishandla inte sladden

Bär aldrig verktyget i sladden och anecd inte sladden for att ta ut kontakten fran uttaget. Utsatt inte sladden for hetta, olja eller skarpa kanter.

12 Satt fast arbetsstychet

Använd skruvtvingar eller att skruvstycke for att hälla fast arbetsstychet. Det är sakrareän att använda handen och Du fär böge händerna fria För arbetet.

13 Strack Dig inte für mycket

Se till att Du alltid har saker fotfaste och balans.

14 Skot tillbehoren med omsorg

Häll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrolera elverktygets sladd regelmässigt och fä den reparerad hos en erkänd fackverkstad om den är skadad. Kontrolera forlängningssladdar regelmässigt och byt ut dem om de är skadade. Häll handtagen torra, rena och fria.Free olja och fett.

när elverktyg inte är i bruk, innan service och vid byte av verktyg sāsom sāgklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort fran elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren ar franslagen nar Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall forlangningssladdar endast
anvandas som ar tillatna for utomhusbruk och
märkta for detta.

19 Var uppmärksam

Titta pà det Du gör. Använd sunt fornuft.

Använd inte elverktyget'nar Du ar trött.

20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget

Innan fortssatt anvanding av elverktyget skall eventuelt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant for att faststalla om detkommen att fungera riktigt och utfora den avsedda Funktionen.

Kontrollera att de rörliga delama fungerar oklanderigt och inte klämmer, att inga delar ar brutna, att alla delar ar riktigt monterade och att andra Förhallanden som kan påverka driften stämmer. En skyddsanordning ell er annan del, som ar skadad, skall repareras ell bytas ut av enerkänd fackverkstad, om ej annat anges ibruksanvisingen. Felaktiga strömbrytare maste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till erlar frän.

21 For Din personiga sakerhet

Använd endast tillbehör och tillsatser som är rekommenderade i brauksanvisingen och katalogerna. Användning av annat verktyg ullbehör än vad som rekommenderas i brauksanvisingen ull katalogerna kan innebärariskor persorskada.

22 Reparation av verktyg fär endast utföras av godkänd DeWALT serviceverkstad

Det har verktyget motsvarar gallande sakerhetsbestammelser. For att undvika olycsfall skarparationer och elanordninger endast utforas av behorig elektromontor.

Kontroll av forpackningens innehåll

Forpackningen innehaaller:

1 (Slag)bormaskin
1 Sidohandtag
1 Djupstopp
1 Chucknyckel (DW500/DW505)
1 Instruktionshandbok
1 Sprangteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstätt i samband med transport.
• Läs noga igenom handboken och förissa Dig om att Du Förstår instruktionerna innan Du böjr använda maskinen.

Beskrivning (fig. A)

1 Steglös strombrytare
2 Lås for strombrytare
3 Väljare höger/vänstergång
4 Växelvaljare
5 Funktionsväljare (DW500/DW505)
6 Sidohandtag
7 Djupstopp
8 Chuck
8 Snabbchuck

9 Ring
10 Chucknyckel
11 Hangare

Elektrisk sakerhet

Den elektriska motom ar endast avsedd for en spanning. Kontrolera alltid att spanningen på nätet motsvarar den spanning som finns angiven på markplåten.

Ditt elverktyg ar dubbelisolerat
motsvarande EN 50144; jordledare ar
således overflodtigt.

Ubyte av kabel aller kontakt

Tänk på sakerhetsföreskrifterna nr du sca byta ut sladden eller kontakten. Enkontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.

Bruk med förlängningssladd

Om du behöver använde en förlängningssladd,
använd en godkänd förlängningssladd lampad für den har apparatens strömforbrukning (se teknika data). Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering ochinstalling

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

DW500/DW505 - Val av Funktionslage (fig. B)

Slagbormaskinerna kan användas i två Funktionslagen:

Borning:

for stal, tr' och plast.

Slagborming:

samtidig rotation och slagverkan for borrarbeni i betong och murverk.

• Välj önskad Funktion genom att vrida symbolen på Funktionsväljaren (5) till önskad position.

Isättning och lösstagande av tillbehör (fig. A)

DW241 - Snabbchuck

• Oppna chucken genom att vrida chuckringen (9) motsols och satt in tillbehöret.
• Drag Åt stadigt genom att vrida ringen medsols.

DW500/DW505 - Chuck

• Oppna chucken genom att vrida chuckringen (9) motsols och satt in tillbehöret.
• Placera chucknyckeln (10) i varje hål i chuckensida vrid den medsols tills den År Åtdragen.
• För att avlågsna verktyget, handla i omvänd ordningsföljd.

Montering av sidohandtaget (fig. A)

Sidohandtaget (6) kan monteras for att passa bade hoger- och vänsterhänta användare.

Använd alltid bormaskinen med sidohandtaget ordentlich monterat.

• Lossa sidohandtaget.
• För högerhända användare, skjut sidohandtagets klämma über den kragen bakom chucken med handtaget till vänster.
• För vänsterhända användare, skjut sidohandtagets klämma over den kragen bakom chucken med handtaget till höger.
  Vrid sidohandtaget till onskad position och drag at handtaget.

Satt in onskat borr i chucken.
- Lossa sidohandtaget (6).
- Skjut djupstoppet (7) genom hålet i sidohandtagets klämma.
- Ställ in borrdjupet,enlig bilden.
- Drag Åt sidohandtaget.

Väljare höger/vänstergång (fig. A)

• For att valja rotation framåt eller bakåt, använd valjaren (3).

Vänta alltid tills motorn har stannat innan du byter rotationsriktning.

Ditt redskap ar forsett med en valjare for tva vaxlar for att andra forhallandet hastighet/vridmoment.

• Slapp strömbrytaren och välj önskad position medan maskinen stannar. Rikta alltid växelväjarens pil gentemot växelsymbolen på växelhuset.

1 låg hastighet/högt vridmoment (förr bornning av stora hål eller dragning av stora skruvar)
2 hög hastigkeit/lågt vridmoment (mindre hål, börning i trä)

For hastighetsuppgifter, se tekiska data.

Byt aldrig vaxel vid full hastigkeit aller under bruk.

Chuckbyte (fig. E, F & G)

DW241

• Oppna chuckens käftar sö langt som möjigt.
• Stick in en skruvmejsi i chucken och avlagsna chuckens fästskruv (12) genom att vrida medsols.
  Vrid fast en sexkantnyckel i chucken och slå pa den med en hammare enligt bilden.

DW500/DW505

• Oppna chuckens käftar sö langt som möjligt.
• Stick in en skruvmejsel i chucken och avlågsna chuckens fästskruv (12) genom att vrida medsols enligt bilden.
• Sätt chucknyckeln (10) iett av hälén i chuckens sida och slå på den med en hammare enigt bilden.

Bruksanvisning

Följ alltid sakerhetsfreskrifterna och tillhörande bestammelser.
- Se till att du vet var rör- och elledninger befinner sig.
- Utöva endastätt tryck på maskinen. Större tryck gört inte att det går fortare att borra, men reducerar maskinens prestanda och gört att det slits fortare.

Innan Du börjar:

Satt in onskat verktyg.
- Markera punkten där hålet ska borras.

Strombrytare (fig. A)

• För att starta verktyget, tryck på strömbrytaren. Hastigheten är beroende på hur här brytarentrycks in.

Skruvdragning

Välj rotationsriktning framåt eller bakåt.
- Använd positionen für låg hastigkeit/högt vridmoment (växel I).

DW500/DW505 - Slagborrarben (fig. A)

Välj laget for slagfunktion.
- Tryck på strömbrytaren (1).
Tryck om sá behövs på lasknappen (2) für kontinuierliggang och släpp strombrytaren. Lasknappen fungerar endast vid full hastiget, rotation at Höger (framåt).
- For att stanna maskinen, slapp strombrytaren.
- For att stanna maskinen vid kontinuerlig gäng, tryck på strömbrytaren och släpp den genastigen. Släpp alltid strömbrytaren nar arbetet är slutfört och innan kontakten dras ur.

Borrarbeten (fig. A)

Väljåget for börning.
- Arbeta enligt beskrivningen für slagborrarbeten.

Kontakta Din Återförsäljare for vidare information om lampliga tillbehör.

Skötsel

Ditt DeWALT elverktyg har tillverkats for att, med sàlite unterhäll som möjigt, kunna användas länge. Varaktig och tillfredsställande användning erhalles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning

Ditt elverktyg behover ingen smörjning.

Rengöring

Häll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produkt är utslingen, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN eller till en DeWALT serviceverkstad.

DEWALT service

Skulle fel uppsta pa maskinen, lamna da alltid in den till en auktoriserad serviceverkstad. Se aktuell prisista/katalog for vidare information elle kontakta DeWALT.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

30 DAGARS NOJD-KUND-GARANTI

Om du inte ar fullständigt nojd med din DeWALTprodukts prestanda behover du endast returnera den inom 30 dagar, komplett som vid kopet, till ditt inkopsstalle erer en DeWALT auktoriserad serviceverkstad for fullstandig Återbetalingller utbyte. Inköpsdatum maste pavisas.

- ETT ARS FRI FÖREBYGGANDE SERVICE

Om din DEWALT-productinom 12 manader after inkopsdatum kraver underhällller service, utförs detta Kostenadsfritt av en auktoriserad serviceverkstad.Fri forebyggande service omfattar arbets- och reservdelskostnader for elektriska verktyg.Kostnad fur tillbehör ingár ej. Inkopsdatum maste pávisas.

- ETT ARS GARANTI

Om din DEWALT-product inom 12质量管理 after inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterari att kostnadsfritt ersätta alla defekta delar ull, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produktinen inte har missbrukats.
• Eventuella reparationer har utförs av auktorisarad verkstad/personal.
• Inköpsdatum kan pávisas.

Denna garanti erbjuds som extra fordel och är Separate frän koparens foreskrivna rattigheter.

For adressen till närmaste DeWALT auktoriserade serviceverkstad, se aktuell katalog for vidare information aller kontakta DeWALT. Som alternative finns en lista på auktoriserade DeWALT serviceverkstad och kompletta detaljer om.Var after-sales service tillgangliga på Internet:

www.2helpu.com.

ΔPAPANO DW241 KAI KPOYΣTIKO

ΔPAPANO DW500/DW505

Oερμα συγχαρηπήρια!

AiaaleEate eva anta ta unxavmaTa nC DeWALT. H noIuxpvn eunepia tnc DEWALT, n ouvexn c EeIeTsw npoiovtwv nC kai n epapouyn kaivotouw tvkthetaouv evav an touc nio aEioniotouc ouvepyatc twv enayyEmuatiwv.

περεχόμενα
