MODE D'EMPLOI DW505 DEWALT

Vous avez choisi un outil électrique DeWALT. Depuis de nombreuses années, DeWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 2
Instructions de sécurité	fr - 2
Contenu de l'emballage	fr - 3
Description	fr - 3
Sécurité électrique	fr - 3
Câbles de rallonge	fr - 4
Assemblage et réglage	fr - 4
Mode d'emploi	fr - 5
Entretien	fr - 6
Garantie	fr - 6

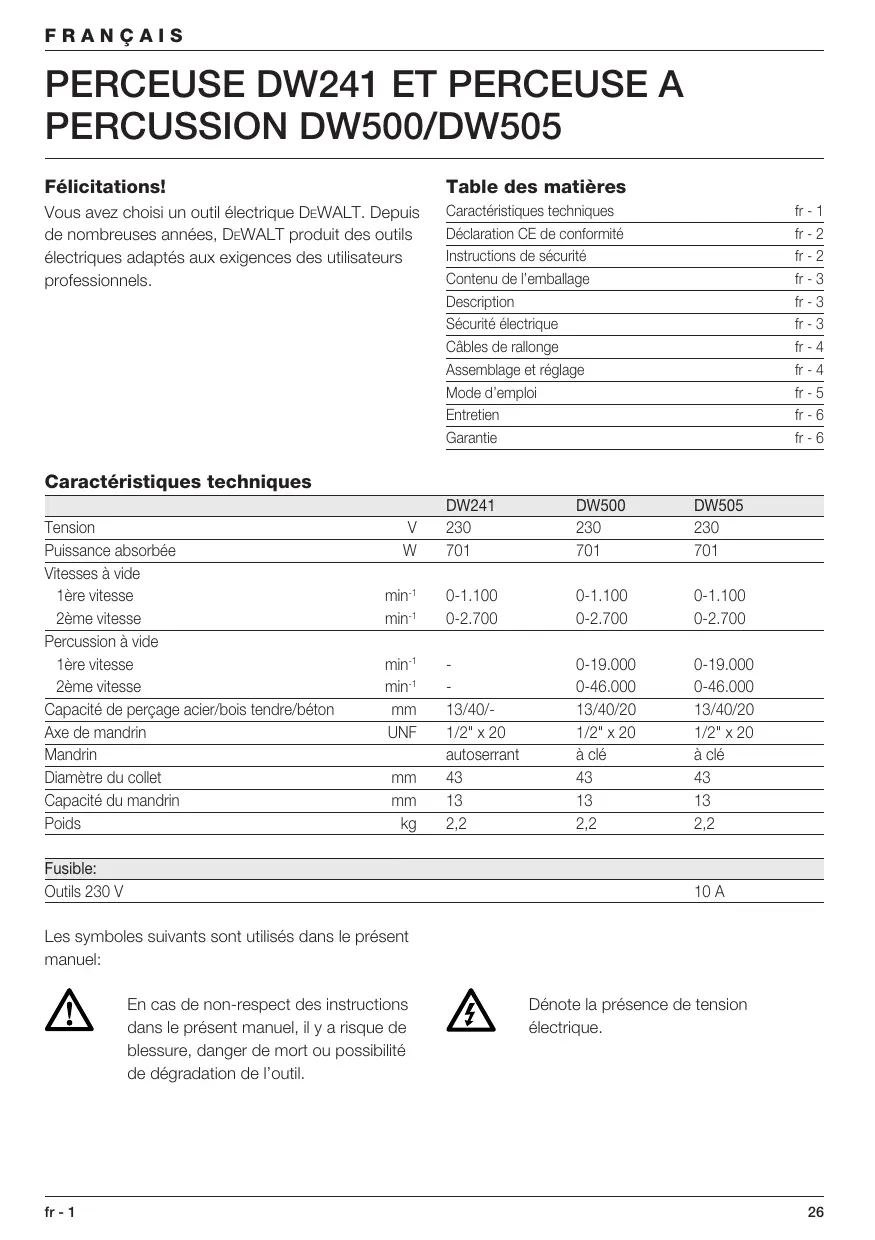

\section*{Caractéristiques techniques}

		DW241	DW500	DW505
Tension	V	230	230	230
Puisance absorbée	W	701	701	701
Vitesses à vide
1ère vitesse	\( \mathsf{min}^{-1} \)	0-1.100	0-1.100	0-1.100
2ème vitesse	\( \mathsf{min}^{-1} \)	0-2.700	0-2.700	0-2.700
Percussion à vide
1ère vitesse	\( \mathsf{min}^{-1} \)	-	0-19.000	0-19.000
2ème vitesse	\( \mathsf{min}^{-1} \)	-	0-46.000	0-46.000
Capacité de perçage acier/bois tendre/béton	mm	13/40/-	13/40/20	13/40/20
Axe de mandrin	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Mandin		autoserrant	à clé	à clé
Diamètre du collet	mm	43	43	43
Capacité du mandrin	mm	13	13	13
Poids	kg	2,2	2,2	2,2

Fusible :

Outils 230 V

10 A

Les symboles suivants sont utilisés dans le présent manuel :

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence d'une tension électrique.

DW241/DW500/DW505

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 98/37/CEE, mesure suivant EN 50144 :

		DW241	DW500	DW505
LpA (pression acoustique)	dB(A)*	101,2	101,2	101,2
LwA (puissance acoustique)	dB(A)	109,2	109,2	109,2

* à l'oreille de l'opérateur

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accélération suivant la norme EN 50144 :

	DW241	DW500	DW505
	11,8 m/s2	11,8 m/s2	11,8 m/s2

Directeur du développement produits Horst Großmann

DeWALT, Richard-Klinger-Straße 40, D-65510 Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électroportatifs, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil. Conserver ces instructions de sécurité !

Généralités

1. Tenir votre aire de travail propre et bien rangée. Le désordre augmente les risques d'accident. 2. Tenir compte des conditions ambiantes.

Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.

3. Attention aux décharges électriques

Éviter le contact corporel avec des éléments reliés à la terre, comme par exemple des tuyaux, des radiateurs, des cuisinières électriques et des réfrigérateurs. Sous des conditions de travail extrêmes (par exemple : humidité élevée, dépôt de poussières métalliques, etc.), la sécurité électrique peut être augmentée en insérant un transformateur d'isolation ou un disjoncteur différentiel (FI).

Tenir les enfants éloignés.

Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. Les tenir éloignées de votre zone de travail.

Câble de rallonge pour l'extérieur

À l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

Ranger vos outils dans un endroit sûr.

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

Porter des vêtements de travail appropriés.

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement.

Lors de travaux à l'extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante.

Le cas échéant, porter une coiffure adaptée retenant les cheveux longs.

8. Porter des lunettes de protection.

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9. Attention au

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le est supérieur à 85 dB(A).

10 Bien fixer la piece a travailler

Pour plus de sécurité, fixez la pièce à travailler avec un dispositif de serrage ou un étau.

Ainsi, vous aurez les deux mains libres pour manier l'outil.

Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

Éviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant de mettre la fiche dans la prise.

Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

Enlever les clés de réglage

Avant de mettre l'outil en marche, retirer les clés et outils de réglage.

Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est décrit dans le présent manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

ATTENTION ! L'utilisation d'accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

Entretenir vos outils avec soin

Maintenez vos outils affûtés et propres afin de travailler de manière plus sûre. Observez les instructions d'entretien et de changement d'accessoires. Vérifiez régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire remplacer par un Service agréé DeWALT. Vérifiez périodiquement le câble de rallonge et le remplacer s'il est endommagé. Maintenez les poignées sèches et exemptes d'huile et de graisse.

Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippage éventuel.

Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire remplacer l'interrupteur par un Service agréé DEWALT.

Faire réparer votre outil par un service agréé DeWalt

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 Perceuse à percussion, 1 poignée latérale, 1 butée de profondeur, 1 clé de mandrin (DW500/DW505), 1 manuel d'instructions, 1 dessin éclaté.

• Vérifier si l'outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.
• Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.

Description (fig. A)

1 Interrupteur à variateur de vitesse 2 Bouton de verrouillage 3 Sélecteur de rotation gauche/droite 4 Sélecteur de vitesse de rotation 5 Sélecteur de mode (DW500/DW505) 6 Poignée latérale 7 Butée de profondeur 8 Mandrin à clé 9 Mandrin autoserrant 10 Bague du mandrin 11 Clé de mandrin 12 Crochet de suspension

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144 ; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation. Type 11 pour la classe II (isolation double) - outils. Type 12 pour la classe I (conducteur de terre) - outils. CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le r , s'en débarrasser en PENSANT à la sécurité, car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Câbles de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué adapté à la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm². En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

Sélection du mode de travail (fig. B)

Les perceuses à percussion s'utilisent en deux modes de travail :

Perçage sans percussion : pour l'acier, le bois et les matières plastiques.

Perçage avec percussion : pour béton et maçonnerie.

• Sélectionner le mode de travail en tournant le sélecteur de mode (5) dans la position désirée.

DW241 - Mandrin autoserrant

• Ouvrir le mandrin en tournant la bague (9) dans le sens contraire et introduire la queue du foret.
• Serrer convenablement en tournant la bague dans le sens .

DW500/DW505 - Mandrin à clé

• Ouvrir le mandrin en tournant la bague (9) dans le sens contraire et introduire la queue du foret.
• Introduire la clé de mandrin (10) dans chacun des trous du mandrin et la tourner dans le sens jusqu'à ce que le foret soit bien serré.
• Pour enlever le foret ou l'embout de vissage, procéder en ordre inverse.

Montage de la poignée latérale (fig. A)

La poignée latérale (6) peut être installée pour droitiers et pour gauchers.

Toujours utiliser la perceuse avec la poignée latérale convenablement assemblée.

• Desserrer la poignée latérale.
• Pour droiti derrière le mandrin, le manche à gauche.
• Pour gauch (43 mm) derrière le mandrin, le manche à droite.
• Tourner la poignée latérale dans la position désirée et la serrer.

Réglage de la profondeur de perçage (fig. C)

• Introduire le foret dans le mandrin.
• Desserrer le mandrin de la poignée latérale (6).
• Introduire la butée de profondeur (7) dans l'œillet prévu à cet effet dans le collier de serrage de la poignée latérale.
• Régler la profondeur de perçage comme l'indique le dessin.
• Serrer le manche de la poignée latérale.

Sélecteur de rotation gauche/droite (fig. A)

• Le sens de rotation est réversible au moyen du s 3).

Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.

Sélecteur de vitesse de rotation (fig. D)

Votre outil est équipé d'un s 2 vitesses) permettant de faire varier le rapport vitesse/couple.

• Relâcher l'interrupteur MARCHE/ARRÊT et sélectionner la vitesse désirée juste avant l'arrêt complet de l'outil. Aligner la flèche sur le sélecteur avec le symbole sur le boîtier d'engrenage.

1 : basse vitesse / couple élevé (perçage de grands trous ou vissage de grandes vis). 2 : haute vitesse / couple réduit (petits trous, perçage du bois).

Les vitesses figurent dans le tableau des caractéristiques techniques.

Ne pas changer de vitesse si l'appareil tourne à pleine vitesse ou durant le travail.

DW241

• Ouvrir le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (12) en tournant dans le sens inverse des aiguilles d'une montre.
• Insérer une clé Allen dans le mandrin et le desserrer en donnant un coup de marteau sur la clé Allen comme indiqué sur le dessin.

DW500/DW505

• Ouvrir le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (12) en tournant dans le sens inverse des aiguilles d'une montre.
• Introduire la clé de mandrin (10) dans un des trous du mandrin et le desserrer en donnant un coup de marteau sur la clé de mandrin comme l'indique le dessin.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règles en vigueur.
• Se renseigner sur l'emplacement des tuyauteries et des câblages.
• Appliquer une force modérée sur l'outil. Une pression excessive n'accélère pas le perçage mais altère la performance de l'outil et risque de réduire sa durée de vie.

Avant la mise en marche :

• Introduire un foret adapté.
• Marquer l'endroit où le trou doit être percé.

Mise en marche et arrêt (fig. A)

• Pour mettre l'outil en marche, appuyer sur l'interrupteur à variateur. La vitesse augmente avec la pression exercée sur l'interrupteur.

Vissage

• Sélectionner la rotation gauche ou droite.
• Sélectionner la position basse vitesse/couple élevé (vitesse de rotation 1).

Perçage avec percussion (fig. A)

• Sélectionner le mode de percussion. Appuyer sur l'interrupteur (1).
• Si nécessaire, appuyer sur le bouton de verrouillage (2) pour bloquer l'interrupteur en position enclenchée. Le bouton de verrouillage fonctionne uniquement à pleine vitesse, en rotation droite.
• Pour arrêter l'outil, relâcher l'interrupteur.
• Si l'interrupteur est bloqué, appuyer brièvement sur l'interrupteur et le relâcher immédiatement. Toujours mettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Perçage sans percussion (fig. A)

• Sélectionner le mode de perçage sans percussion.
• Procéder comme pour le perçage avec percussion.

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil DeWALT a été conçu pour durer

longtemps avec un minimum d'entretien.

Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées.

dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

30 jours d'engagement satisfaction

Si, pour quelque raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 an de maintenance gratuite

Au cas où votre machine DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

1 an de garantie

Au cas où votre machine DeWALT présente un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que :

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appelez le numéro figurant dans la liste au dos du manuel. Comme alternative, une liste des centres de service après-vente DeWALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur Internet (www.2helpu.com).
