DW248 - Perceuse à percussion DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	DEWALT
Modèle	DW248
Tension d'alimentation	230 V
Puissance absorbée	701 W
Vitesse à vide	0 - 600 tr/min
Capacité de perçage acier	13 mm
Capacité de perçage bois tendre	35 mm
Capacité du mandrin	13 mm
Type de mandrin	Mandrin autoserrant
Filetage d'axe de mandrin	1/2" x 20 UNF
Diamètre du collet	43 mm
Poids	1,6 kg
Double isolation	Oui (classe II)
Variateur de vitesse	Oui, intégré à l'interrupteur
Sens de rotation	Réversible (gauche/droite)
Bouton de verrouillage	Oui (fonctionne à pleine vitesse)
Blocage de l'arbre	Oui, pour changer les forets
Contrôle anti-décrochage	Oui (système électronique avec voyant)
Niveau de pression acoustique (LpA)	74 dB(A)
Niveau de puissance acoustique (LwA)	83 dB(A)
Vibrations (valeur moyenne)	< 2,5 m/s²
Fusible recommandé	10 A
Entretien	Aucune lubrification nécessaire ; nettoyer les fentes d'aération
Garantie	1 an (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - DW248 DEWALT

Comment changer le sens de rotation sur la DW248 ?

Utilisez le sélecteur de rotation gauche/droite (3) situé au-dessus de l'interrupteur. Assurez-vous que le moteur est complètement arrêté avant de changer le sens.

Comment installer un foret dans le mandrin autoserrant ?

Ouvrez le mandrin en tournant la bague dans le sens inverse des aiguilles d'une montre, insérez le foret, puis serrez en tournant dans le sens des aiguilles d'une montre. Utilisez le bouton de blocage de l'arbre (4) pour faciliter le serrage.

Que signifie le voyant anti-décrochage ?

Le voyant clignote une fois à la mise sous tension (test), s'allume fixe en cas de décrochage, et clignote rapidement en cas de dysfonctionnement électronique. Dans ce dernier cas, contactez un service agréé DeWALT.

Quelle est la puissance et la vitesse de la perceuse DW248 ?

La DW248 a une puissance absorbée de 701 W et une vitesse à vide variable de 0 à 600 tr/min.

Quels types de matériaux puis-je percer avec cette perceuse ?

Vous pouvez percer l'acier jusqu'à 13 mm et le bois tendre jusqu'à 35 mm. Pour le béton, utilisez le mode percussion et un foret adapté.

Comment entretenir la perceuse DW248 ?

Aucune lubrification n'est nécessaire. Nettoyez régulièrement le boîtier avec un chiffon doux et assurez-vous que les fentes d'aération restent dégagées.

Puis-je utiliser une rallonge avec la DW248 ?

Oui, utilisez une rallonge homologuée de section minimale 1,5 mm² adaptée à la puissance (701 W). Déroulez complètement le câble si vous utilisez un dévidoir.

La DW248 est-elle adaptée pour un usage professionnel ?

Oui, DeWALT conçoit ses outils pour les professionnels. La DW248 offre une construction robuste, un contrôle anti-décrochage et une double isolation pour une sécurité accrue.

Que faire si la perceuse ne démarre pas ?

Vérifiez l'alimentation électrique, le fusible (10 A), et assurez-vous que le verrouillage n'est pas enclenché. Si le problème persiste, contactez un centre de service agréé DeWALT.

Comment démonter le mandrin de la DW248 ?

Ouvrez le mandrin au maximum, desserrez la vis de retenue (6) en tournant dans le sens horaire avec un tournevis, puis insérez une clé Allen et donnez un coup de marteau pour desserrer le mandrin.

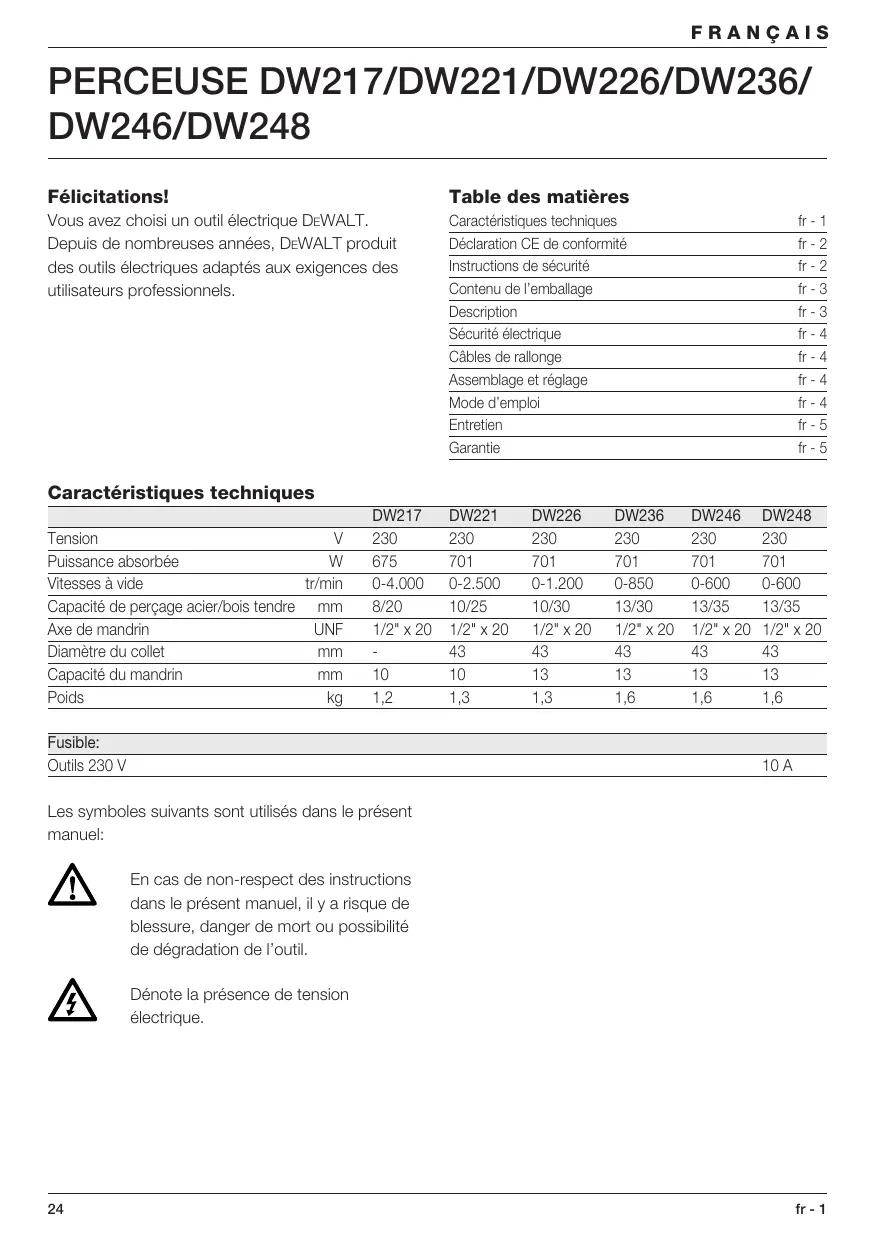

MODE D'EMPLOI DW248 DEWALT

Depuis de nombreuses années, DeWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 2
Instructions de sécurité	fr - 2
Contenu de l'emballage	fr - 3
Description	fr - 3
Sécurité électrique	fr - 4
Câbles de rangonce	fr - 4
Assemblage et réglage	fr - 4
Mode d'emploi	fr - 4
Entretien	fr - 5
Garantie	fr - 5

\section*{Caractéristiques techniques}

		DW217	DW221	DW226	DW236	DW246	DW248
Tension	V	230	230	230	230	230	230
Puisance absorbée	W	675	701	701	701	701	701
Vitesses à vide	tr/min	0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Capacité de perçage acier/bois tendre	mm	8/20	10/25	10/30	13/30	13/35	13/35
Axe de mandrin	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Diamètre du collet	mm	-	43	43	43	43	43
Capacité du mandrin	mm	10	10	13	13	13	13
Poids	kg	1,2	1,3	1,3	1,6	1,6	1,6

Fusible:

Outils 230 V

10 A

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

Déclaration ce de conformité

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesure suivant EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LpA (pression acoustique)	dB(A)*	74	74	74
LwA (puissance acoustique)	dB(A)	83	83	83

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accélération suivant EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Directeur de développement produits Horst Großmann

X. fipssnn

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électrométriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil. Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée. Le désordre augmente les risques d'accident. 2 Tenir compte des conditions ambiantes. Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables. 3 Attention aux décharges électriques. Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple : humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolement ou un disjoncteur différentiel (FL). 4 Tenir les enfants éloignés. Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans. 5 Câble de rallonge pour l'extérieur. À l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant. 6 Ranger vos outils dans un endroit sûr. Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants. 7 Porter des vêtements de travail appropriés. Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle antidérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs. 8 Porter des lunettes de protection. Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Éviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant de mettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant de mettre l'outil en marche, retirer les clés et outils de réglage.

16 Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est décrit dans le présent manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

Attention! L'utilisation d'accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

17 Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire changer par votre Service/Agree DeWALT.

Vérifier périodiquement le câble de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exemptes d'huile et de graisse.

19 Contrôle si vous outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire remplacer l'interrupteur par un Service agréé DEWALT.

20 Faire réparer votre outil par un service/agréé dewalt

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 perceuse 1 manuel d'instructions 1 dessin éclaté

• Vérifier si l'outil, les pièces ou les accessoires ne doivent pas de dommages dus au transport.
• Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.

Description (fig. a)

1 Interrupteur à variateur de vitesse 2 Bouton de verrouillage (DW217/DW221/DW226/DW236/DW246) 3 Sélecteur de rotation gauche/droite 4 Bouton de blocage de l'arbre (DW221/DW226/DW236/DW246/DW248) 5 Mandrin autoserrant

DW248 - contrôle anti-décrochage

La fonction anti-décrochage a été conçue pour vous aider à contrôler la perceuse durant un décrochage et d'éviter qu'elle ne vous échappe des mains.

Ce décrochage peut survenir lors du perçage de l'acier ou lors de l'utilisation de forets de grand diamètre dans le bois.

En cas de décrochage, le moteur sera activé et désactivé à intervalles réguliers.

Il y a trois signaux d'alarme :

• Niveau de vérification: le voyant de décrochage clignotera une fois à chaque fois que vous appuyez sur le bouton (1). Cela indique que l'électronique fonctionne correctement.
• Niveau engagé: si un état de décrochage existe toujours, l'électronique stoppera l'outil et le voyant s'allumera en permanence.
• Mode alarmé: si le voyant clignote sans arrêt, c'est que l'électronique ne fonctionne pas correctement. Confiez votre outil à un agent de réparation agréé par DeWALT.

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144 ; un branchement à la terre n'est donc pas nécessaire.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en pensant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Cables de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm². En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

Montage et démontage d'un foret (fig. b)

• Ouvrez le mandrin en tournant la bague dans le sens contraire des aiguilles d'une montre et introduisez la queue du foret.
• Serrer convenablement en tournant la bague dans le sens des aiguilles d'une montre.
• Pour enlever le foret ou l'embout de vissage, procéder en ordre inverse.

Bouton de blocage de l'arbre

Ces modèles sont équipés d'un bouton de blocage de l'arbre (4).

• Appuyer sur le bouton de blocage de l'arbre pour bloquer le mandrin lors du montage ou du démontage d'un foret.

Ne jamais appuyer sur le bouton de blocage de l'arbre durant le fonctionnement.

Sélecteur de rotation gauche/droite (fig. c)

• Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (3).

Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.

Dépose du mandrin (fig. e & f)

• Ouvrez le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (6) en tournant dans le sens des aiguilles d'une montre.
• Serrer une clé Allen dans le mandrin et le desserrer en donnant un coup de marteau sur la clé Allen comme l'indique le dessin.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règles en vigueur.
• Se renseigner sur l'emplacement des tuyauteries et des cablages.
• Appliquer une force modérée sur l'util. Une pression excessive n'accélère pas le perçage mais altère la performance de l'outil et risque de réduire sa durée de vie.

Avant la mise en marche:

• Introduire un foret adapté.
• Marquer l'endroit où le trou va être percé.

Mise en MARCHE et ARRET (fig. A)

• Pour mettre l'outil en marche, appuyer sur l'interrupteur à variateur. La vitesse augmente avec la pression exercée sur l'interrupteur.
• Pour arrêter l'outil, relâcher l'interrupteur.

• Si nécessaire, appuyer sur le bouton de verrouillage (2) pour bloquer l'interrupteur et relâcher ce dernier. Le bouton de verrouillage fonctionne uniquement à pleine vitesse.
• Si I'interrupteur est bloqué, appuyer brievement sur l'interrupteur et le relâcher immédiatement. Toujoursmettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil DeWALT a été conçu pour durer longtemps avec un minimum d'entretien.

Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

Garantie

Si, pour quelle raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 An de maintenance gratuité

Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'œuvre pour les machines, à l'exclusion des accessoires.

1 An de garantie

Au cas où votre machine DeWALT désignerait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre description, à condition que:

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• La preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel.
