Type de produit	Perceuse à percussion
Marque	DEWALT
Modèle	DW505K
Tension nominale	230 V
Puissance absorbée	701 W
Vitesse à vide (1ère vitesse)	0 - 1 100 min⁻¹
Vitesse à vide (2ème vitesse)	0 - 2 700 min⁻¹
Percussion à vide (1ère vitesse)	0 - 19 000 min⁻¹
Percussion à vide (2ème vitesse)	0 - 46 000 min⁻¹
Capacité de perçage acier	13 mm
Capacité de perçage bois tendre	40 mm
Capacité de perçage béton	20 mm
Type de mandrin	Mandrin à clé
Capacité du mandrin	13 mm
Diamètre du collet	43 mm
Poids	2,2 kg
Double isolation	Oui (conforme EN 50144)
Niveau de pression acoustique	101,2 dB(A)
Vibrations (valeur moyenne)	11,8 m/s²
Nombre de vitesses	2 vitesses mécaniques
Modes de perçage	Avec et sans percussion
Alimentation	Secteur (230 V)
Garantie	1 an

FOIRE AUX QUESTIONS - DW505K DEWALT

Comment changer un foret sur la DW505K ?

Ouvrez le mandrin en tournant la bague dans le sens contraire des aiguilles d'une montre. Introduisez la queue du foret, puis insérez la clé de mandrin dans un des trous et tournez dans le sens des aiguilles d'une montre jusqu'à serrage. Pour démonter, procédez en sens inverse.

Comment sélectionner le mode percussion ?

Utilisez le sélecteur de mode (5) situé sur le dessus de la perceuse. Tournez-le sur la position percée avec percussion (symbole marteau) pour le béton, ou sur la position sans percussion pour l'acier ou le bois.

Comment inverser le sens de rotation ?

Attendez que le moteur soit complètement arrêté, puis actionnez le sélecteur de rotation gauche/droite (3) situé au-dessus de l'interrupteur. Poussez-le à gauche pour rotation droite, à droite pour rotation gauche.

Quelle est la puissance de cette perceuse ?

La DW505K a une puissance absorbée de 701 W. Elle offre deux vitesses : 0-1 100 tr/min en première et 0-2 700 tr/min en seconde, avec une percussion allant jusqu'à 46 000 coups/min.

Comment régler la profondeur de perçage ?

Desserrez la poignée latérale, insérez la butée de profondeur (7) dans l'œillet prévu à cet effet sur le collier de serrage, puis réglez la profondeur désirée. Serrez la poignée pour verrouiller.

Cette perceuse est-elle adaptée au perçage du béton ?

Oui, la DW505K est une perceuse à percussion conçue pour le béton et la maçonnerie jusqu'à 20 mm de diamètre. Sélectionnez le mode percussion et utilisez un foret adapté au béton.

Comment entretenir la perceuse ?

Nettoyez régulièrement le boîtier avec un chiffon doux et assurez-vous que les fentes d'aération sont dégagées. L'outil ne nécessite pas de lubrification supplémentaire. Faites réviser l'appareil par un centre agréé DeWALT si nécessaire.

Que faire si le mandrin est bloqué ?

Vous pouvez déposer le mandrin en ouvrant complètement le mandrin, puis en desserrant la vis de retenue (tournevis en tournant dans le sens horaire). Ensuite, insérez la clé de mandrin dans un trou et donnez un coup de marteau pour le desserrer.

Puis-je utiliser des accessoires non DeWALT ?

Il est recommandé d'utiliser uniquement des accessoires recommandés par DeWALT pour éviter tout risque de blessure ou d'endommagement. L'utilisation d'accessoires non adaptés peut compromettre la sécurité et la durée de vie de l'outil.

Comment changer la vitesse ?

Relâchez l'interrupteur et attendez l'arrêt complet. Utilisez le sélecteur de vitesse (4) pour choisir la position 1 (couple élevé, vitesse basse) ou 2 (couple réduit, vitesse haute). Ne changez pas de vitesse pendant que l'outil tourne.

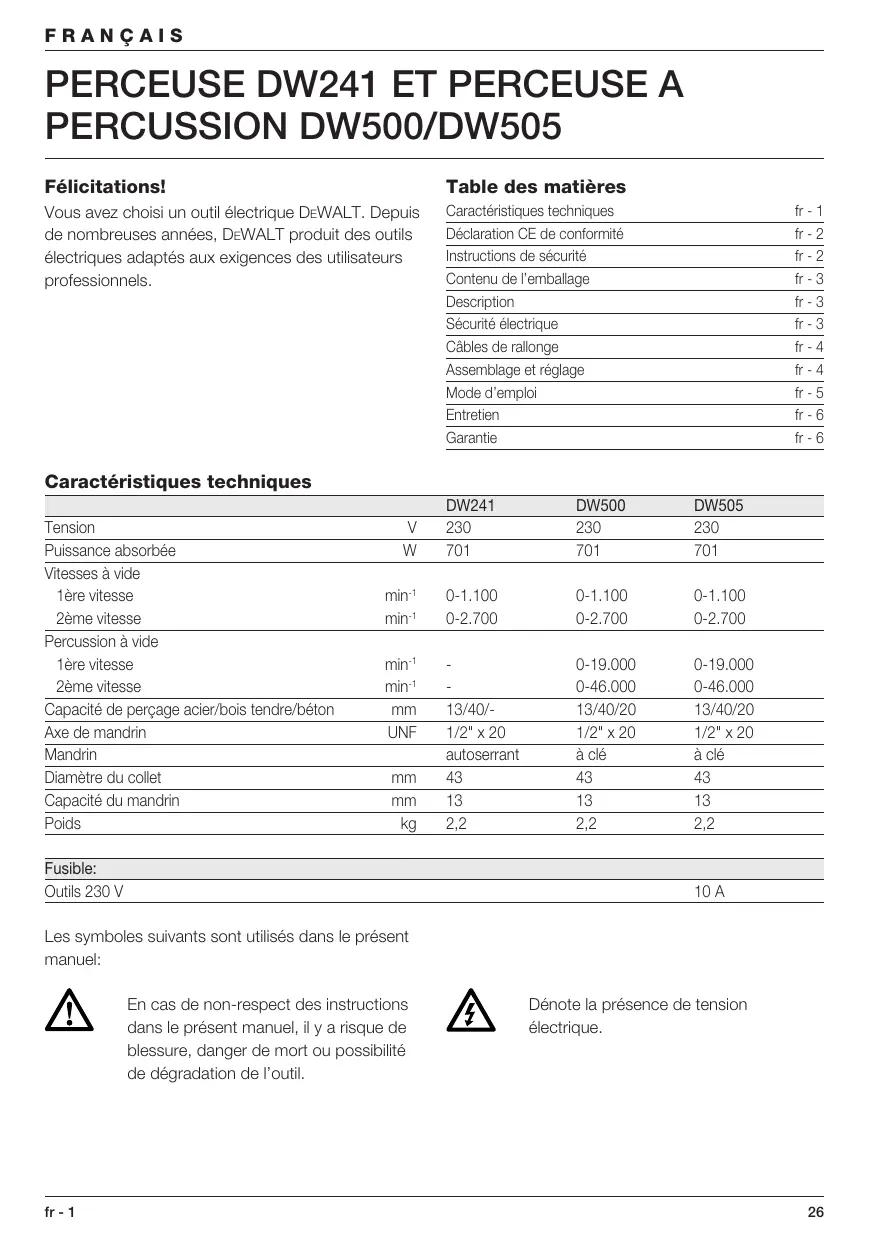

MODE D'EMPLOI DW505K DEWALT

Vouaveschoisi un outil electrique DeWALT. Depuis de nombreuses années, DeWALT produit des outils electriques adaptés aux exigences des utilisateurs professionnels.

Table des matieres

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 2
Instructions de sécurité	fr - 2
Contenu de l'emballage	fr - 3
Description	fr - 3
Sécurité électrique	fr - 3
Câbles de rallonge	fr - 4
Assemblage et réglage	fr - 4
Mode d'emploi	fr - 5
Entretien	fr - 6
Garantie	fr - 6

\section*{Caracteristiques techniques}

		DW241	DW500	DW505
Tension	V	230	230	230
Puisance absorbée	W	701	701	701
Vitesses à vide
1ère vitesse	min-1	0-1.100	0-1.100	0-1.100
2ème vitesse	min-1	0-2.700	0-2.700	0-2.700
Percussion à vide
1ère vitesse	min-1	-	0-19.000	0-19.000
2ème vitesse	min-1	-	0-46.000	0-46.000
Capacité de perçage acier/bois tendre/béton	mm	13/40/-	13/40/20	13/40/20
Axe de mandrin	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Mandin		autoserrant	à clé	à clé
Diamètre du collet	mm	43	43	43
Capacité du mandrin	mm	13	13	13
Poids	kg	2,2	2,2	2,2

Fusible:

Outils 230 V

10 A

Les symboles suivants sont utilisés dans leprésent manuel:

En cas de non-respect des instructions dans leprésent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Denote la presence de tension électrique.

Déclaration CE de conformité

DW241/DW500/DW505

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 98/37/CEE, mesure suivant EN 50144:

		DW241	DW500	DW505
LpA (pression acoustique)	dB(A)*	101,2	101,2	101,2
LwA (puissance acoustique)	dB(A)	109,2	109,2	109,2

* a l'oreille de I'opérateur

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accelération suivant EN 50144:

	DW241	DW500	DW505
	11,8 m/s2	11,8 m/s2	11,8 m/s2

Directeur de développement produits Horst Großmann

DeWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils electrométriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'util. Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée
Le désordre augmente les risques d'accident.
2 Tenir compte des conditions ambiantes

Ne pas exposer les outils électriques à l'humidité.
Veiller à ce que l'aire de travail soit bien éclairée.
Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.

3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cusinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple: humidité elevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'iso1ation ou un disjoncteur différentiel (Fl).

4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le cable de rallonge. Les tenir éloignées de votre travail.

5 Câble de rallonge pour l'extérieur

A l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sûr

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement.

Lors de travaux à l'extérieur, il est recommendé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante.

Le cas échéant, porter une garniture convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la piece a travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau.

Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position comfortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt place sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant demettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer your travail. Faire preuve de bon sens.
Ne pas employerer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant de mettre l'outil en marche,steroler les clés et outils de réglage.

16 Utiliser l'outil adequat

Le Domaine d'utilisation de l'outil est décrit dans le present manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été concus.

Attention! L'utilisation d'accessoires autres que ceux recommendés dans le présence manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

17 Préserver le cable d'alimentation

Ne pas porter l'outil par le cable et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le cable de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affués et propres afin de travailler比较好 et plus suturement. Observer les instructions d'entretien de changement d'accessoires. Vérifier régulièrement l'état du cable d'alimentation et, s'il est endommage, le faire changer par toute Service agrée DeWALT. Vérifier périodiquement le cable de rallonge et le replacer s'il est endommage. Maintenir les poignées sèches et exemples d'huile et de graisse.

19 Contrôler si vous outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pieces en mouvement et leur grippage évientuel.

Tous les composants doivent être montés correctement et replir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute piece endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire replacer l'interrupteur par un Service/agréé DE WALT.

20 Faire réparer votre outil par un Service agréé DeWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 Perceuse à percussion
1 Poignée laterale
1 Butée de profondeur
1 Clé de mandrin (DW500/DW505)
1 Manuel d'instructions
1 Dessin éclaté

• Vérifier si l'outil, les pieces ou les accessoires ne représentent pas de dommages dus au transport.
• Prendre le temps de dire et de comprendre à fond le présente manuel avant demettre votre outil en marche.

Description (fig. A)

1 Interrupteur à variateur de vitesse
2 Bouton de verrouillage
3 Sénécteur de rotation gauche/droite
4 Selecteur de vitesse de rotation
5 Selecteur de mode (DW500/DW505)
6 Poignée laterale
7 Butée de profondeur
8 Mandrin à clé
8 Mandrin autoserrant
9 Bague du mandrin
10 Clé de mandrin
11 Crochet de suspension

Sécurité électrique

Le moteur électricque a été concu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du cable d'alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils
CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser enSONGEANT à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Cables de rallonge

Si un cable de rallonge est nécessaire, utiliser un cable de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm^2 . En cas d'utilisation d'un dévidoir, toujours dérouler le cable complètement.

Assemblage et réglage

Toujours retireur la fiche de la prise avant de proceder à l'assemblage ou au réglage.

DW500/DW505 -

Sélection du mode de travail (fig. B)

Les perceuses à percussion s'utilisent en deux modes de travail:

Perçage sans percussion: pour acier, bois et matières plastiques

Perçage avec percussion: pour béton et maconnerie

• Sélectionner le mode de travail en tournant le sélecteur de mode (5) dans la position désirée.

Montage et démontage d'un foret ou d'un embout de vissage (fig. A)

DW241 - Mandrin autoserrant

• Ouvrir le mandrin en tournant la bague (9) dans les sens contraire des aiguilles d'une montre et introduire la queue du foret.
• Serrer convenablement en tournant la bagué dans le sens des aiguilles d'une montre.

DW500/DW505 - Mandrin à clé

• Ouvr le mandrin en tournant la bague (9) dans les sens contraire des aiguilles d'une montre et introduire la queue du foret.
• Introduire la clé de mandrin (10) dans chacun des troughs du mandrin et la tourner dans le sens des aiguilles d'une montre jusqu'à ce que le foret soit bien serré.
• Pour enlever le foret ou l'embout de vissage, proceder en ordre inverse.

Montage de la poignée laterale (fig. A)

La poignée latérale (6) peut être installée pour droitiers et pour gauchers.

Toujours utiliser la perceuse avec la poignée.
lateralie convenablement assemblée.

• Desserer la poignee laterale.
• Pour droitiers, faire glisser le collier de serrage de la poignée latérale sur le collet derrière le mandrin, le manche à gauche.
• Pour gauchers, faire glisser le collier de serrage de la poignée latérale sur le collet (43 mm) derrière le mandrin, le manche à droite.
• Tournier la poignée latérale dans la position désirée et la serrer.

Réglage de la profondeur de perçage (fig. C)

• Introduire le foret dans le mandrin.
• Desserrer le manche de la poignée latérale (6).
• Introduire la butée de profondeur (7) dans l'oeillet prévu à cet effet dans le collier de serrage de la poignée latérale.
• Régler la profondeur de perçage comme l'indique le dessin.
• Serrer le manche de la poignée latérale.

Sélecteur de rotation gauche/droite (fig. A)

• Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (3).

Attendre que le moteur soit complètement arrêté avant de changer les sens de rotation.

Sélecteur de vitesse de rotation (fig. D)

Votre outil est équipé d'un sélecteur de vitesse de rotation (2 vitesses) permettant de faire varier le rapport vitesse/couple.

• Relâcher l'interrupteur MARCHE/ARRET et sélectionner la vitesse désirée juste avant l'arrêt complet de l'outil. Aligner la flèche sur le sélecteur et le symbole sur le boîtier d'engrenage:

1asse vitesse/couple élevé (perçage de grands trous ou vissage de grandes vis)
2 haute vitesse/couple réduit (petits trous, perçage du bois)

Les vitesses figurent dans le tableau des caractéristiques techniques.

Ne pas changer de vitesse si l'appareil tourne à pleine vitesse ou durant le travail.

Dépose du mandrin (fig. E, F & G)

DW241

• Ouvr le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (12) en tournant dans le sens des aiguilles d'une montre.
• Serrer une clé Allen dans le mandrin et le desserrer en donnant un coup de marteau sur la clé Allen comme l'indique le dessin.

DW500/DW505

• Ouvr le mandrin à sa capacité maximale.
• Introduire un tournevis dans le mandrin et desserrer la vis retenant le mandrin (12) en tournant dans le sens des aiguilles d'une montre.
• Introduire la clé de mandrin (10) dans un des trous du mandrin et le desserrer en donnant un coup de marteau sur la clé de mandrin comme l'indique le dessin.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règes en vigueur.
• Se renseigner sur l'emplacement des tuyauteries et des cablages.
• Appliquer une force modérée sur l'util. Une pression excessive n'accélére pas le perçage mais alteré la performance de l'util et risque de réduire sa durée de vie.

Avant la mise en marche:

• Introduire un foret adapté.
• Marquer l'endroit où le trou va être percé.

Mise en MARCHE et ARRET (fig. A)

• Pourmettre l'outil en marche,appuyer sur I'interrupteur à variateur.La vitesse augmente avec la pression exercée sur I'interrupteur.

Vissage

• Sélectionner la rotation gauche ou droite.
• Sélectionner la position basse vitesse/couple elevé (vitesse de rotation 1).

DW500/DW505 -

Perçage avec percussion (fig. A)

• Sélectionner le mode de percussion.
  Appuyer sur I'interrupteur (1).
• Si nécessaire, appuyer sur le bouton de verrouillage (2) pour bloquer l'interrupteur et relâcher ce dernier. Le bouton de verrouillage fonctionne uniquement à pleine vitesse, rotation droite.
• Pour arrêté l'outil, relâcher l'interrupteur.
• Si l'interrupteur est bloqué, appuyer brievement sur l'interrupteur et le relâcher immédiatement. Toujoursmettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Perçage sans percussion (fig. A)

• Sélectionner le mode de perçage sans percussion.
• Proceder comme pour le perçage avec percussion.

Votre revendeur pourra vous renseigner sur les accessoires qui convennent le mieux pour votre travail.

Entretien

Votre outil DeWALT a ete concu pour durer

longtemps avec un minimum d'entretien.

Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil electrique ne nécessite aucune lubrication additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être

dégagées. Nettoyer régulierement le boitier avec un chiffon doux.

GARANTIE

30 JOURS D'ENGAGEMENT SATISFACTION

Si, pour qu'enquir que raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la returner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agrée pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, returnez cette machine à DeWALT. Munissez-vous d'une preuve d'achat.

1 AN DE MAINTENANCE GratisITE

Au cas où votre machine DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectue grâcelement dans un centre de service après agréé sur presentation de la preuve d'achat. Ce service comprend pieces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

1 AN DE GARANTIE

Au cas où votre machine DeWALT désenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre déspréciation, à condition que:

• la machine ait ete utilisee correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-venture agrée le plus proche, appeler le numéro dans la liste figurant au dos du manuel. comme alternative, une liste de centres de service après-venture DeWALT agrées et des renseignements plus détaillés sur le service après-venture sont disponibles sur l'Internet (www.2helpu.com).

TRAPANO DW241 E TRAPANO A

PERCUSSION DW500/DW505

Congratulations!

Segurarca électrique
