DW505K - Trapano a percussione DEWALT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a percussione
Marca	DEWALT
Modello	DW505K
Tensione nominale	230 V
Potenza assorbita	701 W
Velocità a vuoto (1ª velocità)	0 - 1 100 min⁻¹
Velocità a vuoto (2ª velocità)	0 - 2 700 min⁻¹
Percussione a vuoto (1ª velocità)	0 - 19 000 min⁻¹
Percussione a vuoto (2ª velocità)	0 - 46 000 min⁻¹
Capacità di foratura acciaio	13 mm
Capacità di foratura legno tenero	40 mm
Capacità di foratura calcestruzzo	20 mm
Tipo di mandrino	Mandrino a chiave
Capacità del mandrino	13 mm
Diametro del collare	43 mm
Peso	2,2 kg
Doppio isolamento	Sì (conforme EN 50144)
Livello di pressione acustica	101,2 dB(A)
Vibrazioni (valore medio)	11,8 m/s²
Numero di velocità	2 velocità meccaniche
Modalità di foratura	Con e senza percussione
Alimentazione	Rete (230 V)
Garanzia	1 anno

Domande frequenti - DW505K DEWALT

Come cambiare una punta sulla DW505K?

Aprire il mandrino ruotando l'anello in senso antiorario. Introdurre il codolo della punta, quindi inserire la chiave del mandrino in uno dei fori e ruotare in senso orario fino a serraggio. Per smontare, procedere in senso inverso.

Come selezionare la modalità percussione?

Usare il selettore di modalità (5) situato sulla parte superiore del trapano. Ruotarlo sulla posizione foratura con percussione (simbolo martello) per il calcestruzzo, o sulla posizione senza percussione per l'acciaio o il legno.

Come invertire il senso di rotazione?

Attendere che il motore sia completamente fermo, quindi azionare il selettore di rotazione sinistra/destra (3) situato sopra l'interruttore. Spingerlo a sinistra per rotazione destra, a destra per rotazione sinistra.

Qual è la potenza di questo trapano?

Il DW505K ha una potenza assorbita di 701 W. Offre due velocità: 0-1 100 giri/min in prima e 0-2 700 giri/min in seconda, con una percussione fino a 46 000 colpi/min.

Come regolare la profondità di foratura?

Allentare l'impugnatura laterale, inserire l'arresto di profondità (7) nell'occhiello apposito sul collare di serraggio, quindi regolare la profondità desiderata. Stringere l'impugnatura per bloccare.

Questo trapano è adatto per la foratura del calcestruzzo?

Sì, il DW505K è un trapano a percussione progettato per calcestruzzo e muratura fino a 20 mm di diametro. Selezionare la modalità percussione e utilizzare una punta adatta per calcestruzzo.

Come mantenere il trapano?

Pulire regolarmente l'involucro con un panno morbido e assicurarsi che le fessure di ventilazione siano libere. L'utensile non necessita di lubrificazione aggiuntiva. Far revisionare l'apparecchio da un centro autorizzato DeWALT se necessario.

Cosa fare se il mandrino è bloccato?

È possibile smontare il mandrino aprendolo completamente, quindi allentando la vite di ritegno (cacciavite ruotando in senso orario). Successivamente, inserire la chiave del mandrino in un foro e dare un colpo di martello per allentarlo.

Posso utilizzare accessori non DeWALT?

Si consiglia di utilizzare solo accessori raccomandati da DeWALT per evitare qualsiasi rischio di lesioni o danni. L'uso di accessori non adatti può compromettere la sicurezza e la durata dell'utensile.

Come cambiare la velocità?

Rilasciare l'interruttore e attendere l'arresto completo. Usare il selettore di velocità (4) per scegliere la posizione 1 (coppia elevata, velocità bassa) o 2 (coppia ridotta, velocità alta). Non cambiare velocità mentre l'utensile è in funzione.

MANUALE UTENTE DW505K DEWALT

Siete entrati in possesso di un Elettrotensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti DeWALT uno degli strumenti più affidavitili per l'utilizzatore professionale.

Indice del contentuto

Dati tecnici	it - 1
Dichiarazione CE di conformità	it - 2
Norme generali di sicurezza	it - 2
Contenuto dell'imballo	it - 3
Descrizione	it - 3
Norme di sicurezza elettrica	it - 4
Impiego di una prolonga	it - 4
Assemblaggio e regolazione	it - 4
Istruzioni per l'uso	it - 5
Manutenzione	it - 6
Garanzia	it - 6

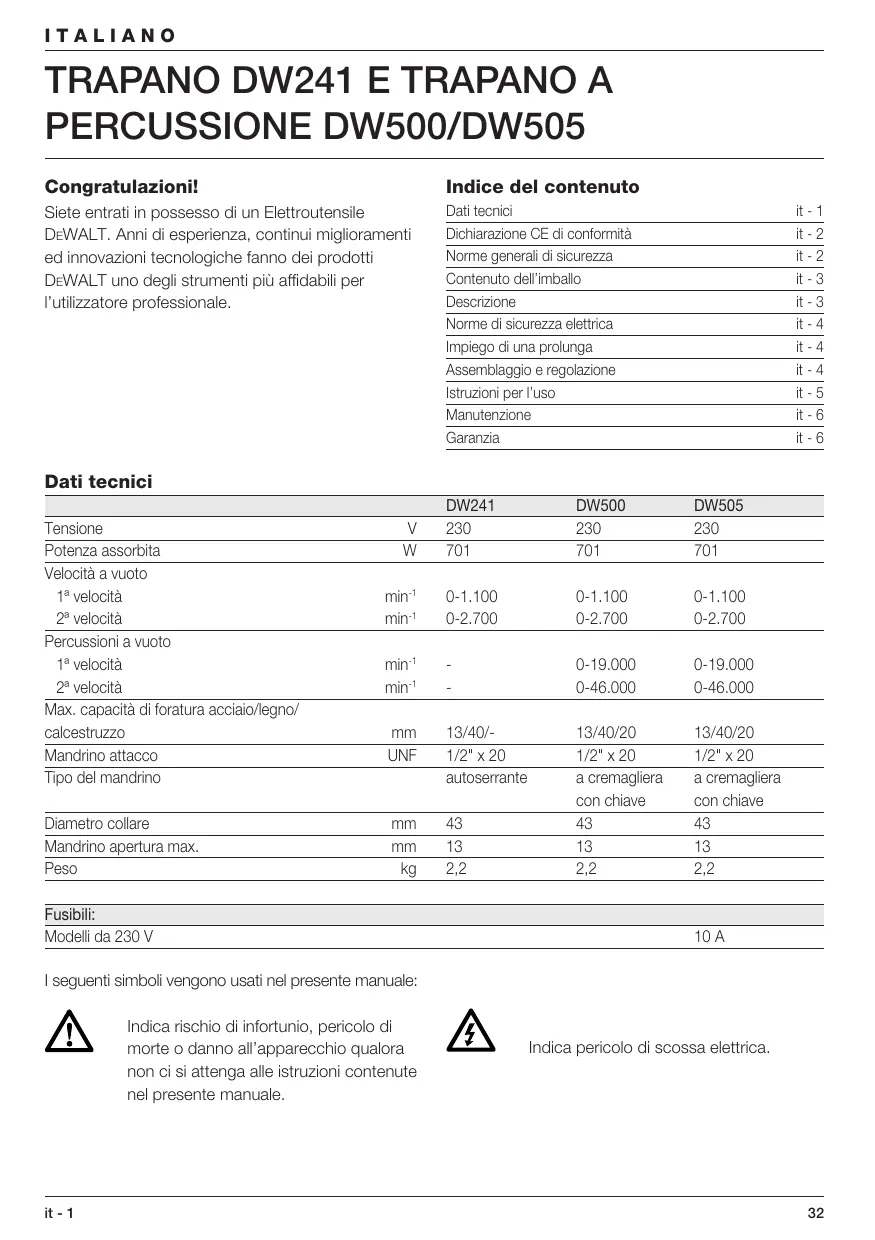

Dati tecnici

		DW241	DW500	DW505
Tensione	V	230	230	230
Potenza assorbita	W	701	701	701
Velocità a vuoto
1a velocità	min-1	0-1.100	0-1.100	0-1.100
2a velocità	min-1	0-2.700	0-2.700	0-2.700
Percussioni a vuoto
1a velocità	min-1	-	0-19.000	0-19.000
2a velocità	min-1	-	0-46.000	0-46.000
Max. Capacity di foratura acciaio/legno/calcestruzzo	mm	13/40/-	13/40/20	13/40/20
Mandrino attacco	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Tipo del mandrino		autoserrante	a cremaglia con chiave	a cremaglia con chiave
Diametro collare	mm	43	43	43
Mandrino aperture max.	mm	13	13	13
Peso	kg	2,2	2,2	2,2

Fusibili:

Modelli da 230 V

10 A

I seguenti significi vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolodi scossa elettrica.

Dichiarazione CE di conformità

C

DW241/DW500/DW505

DeWALT dichiara che gli Elettroutensili sono stati costrui in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWALT nel indirizzo qui除去 o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle nome 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144:

		DW241	DW500	DW505
LpA(rumorosità)	dB(A)*	101,2	101,2	101,2
LwA(potenza sonora)	dB(A)	109,2	109,2	109,2

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

	DW241	DW500	DW505
	11,8 m/s2	11,8 m/s2	11,8 m/s2

Direttore ricerca e sviluppo Horst GroBmann

X. fOpsmaa

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla ridurre i rischi d'incendio, scariche elettriche eferimenti. Leggere attendentamente le seguenti istruzioni prima di utilizzato il prodotto. Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita I'area di lavoro

Ambiente e bianchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità.
Tenere ben illuminata l'area di lavoro.
Non usaregli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può essere sicurezza elettrica collegando in series un trasformatore d'isolamento o un interrottore di sicurezza per correnti di guasto (Fl).

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Tenere i non addetti ai lavori lontani dal quello di lavoro.

5 Cavo di prolunga per l'uso esterno

Se I'utensile viene'utilizzato all'aperto, si faccia uso sostanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'elettroutensile dopo l'uso

Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere impigliati nelle parti mobili dell'utensile.

Lavorando all'aperto indossare quanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livello acustico supra gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare, ciò augmente la sicurezza e consente di Maintainere entrambé le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando positizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di inserire la spina.

13 Stare sempre attenti

Prestare attentione a quanto si sta facendo.
Usare il proprio buon senso e non utilizzato
I'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.
Staccare la spina alla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Eletttroutensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare I'utensile adatto

L'utilizzo previsto èindicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso sono compensare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinarè l'utensile né disinserire la spina strattonando il cavò di alimentazione.

Proteggere il cavo dal calore, dagli olli minerali e dagli orli taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DeWALT. Tenere gli organi di lavoro puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che

l'utensile sia in grado di effettuire il suo lavoro in modo corretto. Controllare l'alliamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altri condizioni che possono promiettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite seconde le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DeWALT.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DeWALT per le riparazioni

Il presente ElettROUTensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolò di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusamente da personale qualificato.

Contenu dell'imballo

L'imballo comprende:

1 Trapano (a percussione)
1 Impugnatura laterale
1 Asta profondita
1 Chiave serramandrino (DW500/DW505)
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

1 Interruttorre a velocità variable
2 Pulsante di bloccaggio interruttoro
3 Comando reversibilità
4 Selettore velocità I - II
5 Selettore percussione-rotazione (DW500/DW505)
6 Impugnatura laterale
7 Asta di profondità regolabile
8 Mandrino a cremaglia con chiave
8 Mandrino autoserrante
9 Ghiera
0 Chiave serramandrino
1 Occhiello di sospensione

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello individato sulla targhetto.

Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perché non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto.

Tip11 per la classe II (doppio isolamento)- utensili elettrici
Tipo 12 per la classe I

(messa a terra) - utensili elettrici

CH Gli apparecchi portatili,utilizzati in ambiente esterno, devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostuire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm².

Se si utilizza un avvolGITore, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

DW500/DW505 - Sezione del tipo di funzionamento (fig. B)

I trapani a percussione possono essere adoperati in due modi diversi:

A rotazione: per lavori in acciaio, legno e plastica.

A percussione: con rotazione e percussione simultanee per lavori in calcestruzzo e muratura.

• Selezionare il modo operativo richiesto ruotando il selettore percussione-rotazione (5) nella posizione desiderata.

Inserimento e rimozione della punta (fig. A)

DW241 - Mandrino autoserrante

• Aprire il mandrino facendo ruotare la ghiera (9) zigrinata in senso antiorario ed insere l'attacco della punta.
• Stringere forte facendo ruotare la ghiera in senso orario.

DW500/DW505 -

Mandrino a cremaglia con chiave

• Aprire il mandrino facendo ruotare la ghiera (9) zigrinata in senso antiorario ed insereire l'attacco della punta.
• Inserire la chiave serramandrino (10) in ognuno dei fori laterali del mandrino e stringere con forza in senso orario.
• Per togliere la punta agire nel modo contrario.

Montaggio dell'impugnatura laterale (fig. A)

L'impugnatura laterale (6) più essere adattata sera all'uso con la mano destra che a quello con la mano sinistra.

Utilizzare sempre il trapano con l'impugnatura laterale montata.

• Allentare l'impugnatura laterale.
• Per chi è destro: far scivolare il morsetto circolare dell'impugnatura sul collare posizionando l'impugnatura a sinistra.
• Per chi è mancino: far scivolare il morsetto circolare dell'impugnatura sul collare posizionando l'impugnatura a destra.
• Farla ruotare nella posizione desiderate e stringerla agenda sull'impugnatura.

Regolazione della profondità di foratura (fig. C)

• Inserire la punta richiesta nel mandrino.
• Allentare l'impugnatura laterale (6).
• Inserire l'asta di regolazione della profundità (7) atraverso l'asola del morsetto dell'impugnatura.
• Regolare la profondità nel modo illustrato.
• Stringere l'impugnatura laterale.

Comando reversibilità (fig. A)

• Per selezionare il senso di rotazione richiesto (rotazione sinistrorsa o destrorsa) si utilizzizi l'apposto selettore di reversibilità (3).

Attendere sempre che il motore sia completenessfermo prima di invertire il senso di rotazione.

Selettore velocità I - II (fig. D)

L'utensile è dotato di un selettore conchio a due velocità che consente di variarie sa la velocità che la Coppia.

• Rilasciare l'interruttore ON/OFF e selezionare la posizione richiesta molto prima che il trapano si fermi. Allineare sempre la freccia del selettro velocità con il symbolo I - Il impresso sulla scatola degli ingranaggi:

1 Velocità Bassa/coppia maggiore (fori di grosse dimensioni, avvitamento viti grosse)
2 Velocità alta/coppia minore (fori piccoli, foratura nel legno)

Per il regime del motore consultare le specifiche tecniche.

Non effettuare ilchio se il motore gira a tutte velocità o durante l'utilizzo.

Smontaggio del mandrino (fig. E, F & G)

DW241

• Aprire al massimo le griffe del mandrino.
• Inserire un cacciavite nel mandrino e togliere la vite di fissaggio del mandrino (12) svitandola in senso orario.
• Inserire una chiave per brugole nel mandrino. Colpirla con un martello nel modo illustrato.

DW500/DW505

• Aprière al massimo le griffe del mandrino.
• Inserire un cacciavite nel mandrino e togliere la vite di fissaggio del mandrino (12) svitandola in senso orario.
• Inserire la chiave serramandrino (10) in uno dei fornali del mandrino e dare un colpo di martello sulla barra della chiave, nel modo illustrato.

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull'utensile. La pressione eccessiva non solo non aumento la velocità di foratura ma diminuisceanche la durata dell'utensile.

Prima del funzionamento:

• Inserire il tipo di punta più adatto.
• Segnare il punto di foratura.

Accensione e spegnimento (ON e OFF) (fig. A)

• Per mettere in funzione il trapano premere il grilletto a velocità variabile. La pressione esercitata sul grilletto determina la velocità del trapano.

Avvitatura/svitatura

• Selezionare il senso di rotazione richiesto.
• Usare la posizione velocità Bassa/coppi a maggiore (velocità I).

DW500/DW505 - Foratura con percussione (fig. A)

• Selezionare il funzionamento a percussione.
• Premere l'interruttre (1).
• Se necessario, premere il pulsante di bloccaggio (2) per mantenere acceso il motore alla tener premoto l'interrottore. La funzione di bloccaggio può essere attivata solo se il motore funziona a tutte velocità e alla reversibilità.
• Per fermare l'utensile, rilasciare l'interruttore.
• Per fermare il trapano, disattivando la funzione di bloccaggio, premere brevamente e rilasciare l'interruttore. A lavoro ultimato e prima di disinserire la spina posizonoaresprel'interruttore in OFF.

Foratura con rotazione (fig. A)

• Selezionare il funzionamento a rotazione.
• Procedure come esesto per la foratura a percussione.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettrotensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomporlo a manutenzione periodica.

Lubrificazione

Il Vostro elettrotensile non richiede lubrificazione addizionale.

Pulitura

Tenere libero le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE

Se non siete completeness soddisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni alla data di acquiresto, presso una nostra filiale di assistenza per ottenere il rimborso o ilchio dell'utensile, presentando debita prova dell'avvenuto acquiresto.

- MANUTENZIONE GratisITA PER UN ANNO

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DeWALT nei primi 12 mesi alla data di acquisto sare effettuata gratuiteamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono escludi gli accessori.

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisito, provederemo alla sostuzione gratuite delle parti difettose o a nostro giudizio, alla sostuzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
  Il prodotto non abbia subito abusi ed il difetto non sua stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da personne non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distribuito.

Contattare la Sede Centrale DeWALT per ottener l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternatively, sul nostro site Internet www.2helpu.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.

BOORMACHINE DW241 EN KLOPBOORMACHINE DW500/DW505

Gefeliciteerd!
