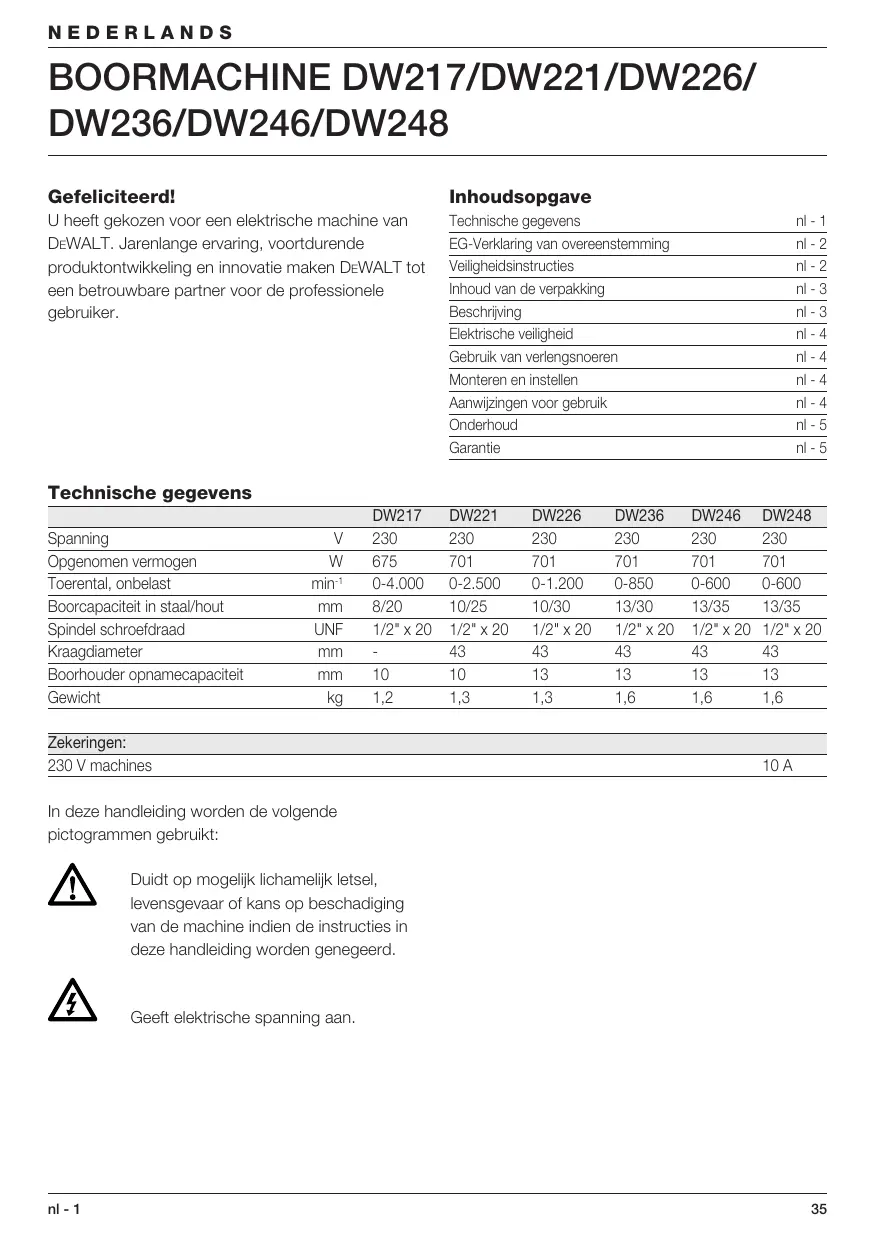

DW236/DW246/DW248 Gefeliciteerd! Inhoudsopgave U heeft gekozen voor een elektrische machine van Technische gegevens niet DEWALT. Jarenlange ervaring, voortdurende EG-Verkiaing van overeenstemming n-2 produktontwikkeling en innovatie maken DEWALT tot Veiigheidsinstructies ni-2 een betrouwbare partner voor de professionele inhoud van de verpakking ni-3 gebruiker. Beschriving n-3 Ekkirische veligneïd ni-4 Gebruk van verlengsnoeren: ni-4 Monteren en instelen ni-4 Aanwijzingen voor gebruik ni-4 Onderhoud n-5 Garantie n-5 Technische gegevens DW217 DW221 DW226 DW236 DW246 DW248 Spanning V__230 230 230 230 230 230 Opgenomen vermogen W_675 701 701 701 Toi 701 Toerental, onbelast min 04000 02500 01.200 0850 0600 0-600 Boorcapacitei in staal/hout mm 8/20 10725 1030 1930 1935 13/35 Spindel schroefdraad UNF 12x20 12x20 12x20 W2x20 12x20 1/2" x20 Kraagdlameter DE 4 33 43 4 4 Boorhouder opnamecapaciteit mm 10 10 13 13 18 13 Gewicht Kg 12 13 T3 T6 T6 T6 Zekerngen: 230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt A Duidt op mogelik lichamelik letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan

DW217/DW221/DW226/DW236/DW246/DW248 DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handieiding, Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144 DW27 DW221 DW22 DW236 DW246 DW248 La (eluidsdru dB)” 74 74 74 L,, Geuidsvemogen dB) 85 E E “op de werkplek A Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: DW217 DW221 DW22% DW236 DW246 DW248 <28ms <2,5ms <25ms <2,5m8 <25m <2,5ms Director Engineering and Product Development Horst GroBmann faire DEWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Duitsland Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving Ieidt tot ongelukken. 2 Houd rekening met omgevingsinvioeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vioelstoffen of gassen 3 Voorkom een elektrisch schok Vermijd lichamelik contact met geaarde voonwerpen (bi. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bi. hoge vochtigheidi ontwikkeling van metaalstof, enz.) kan de elektrische vellgheid door een scheldingstransformator of een aardlek-(F1)- schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren 6 Berg de machine veilig op Berg niet in gebruik zinde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van Kinderen. 7 Draag geschikte werkkleding Draag geen wide Kieding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bi voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbi strofdeeltes of spanen vrikomen:

NEDERLANDS 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluicsdruk het niveau van 85 dB(A) overschrjdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste stabiele houding 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blif voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tidens onderhoud of bi het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer véér het inschakelen altijd of de sieutels en andere hulpgereedschappen zin verwiiderd. 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en velliger indien u deze gebruikt voor hte beoogde doël. Waarschuwing! Gebruik ter voorkoming van lichamelik letsel uitsluitend de in deze gebruksaanwizing aanbevolen accessoires en hulpstukken. Gebruik de machine uitlsuitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bi beschadigingen door een erkend DeWalt Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vr van olie en vet 19 Controleer de machine op beschadigingen Controleer de machine véér gebruik zorgvuldig op beschadigingen om er zeker van te zin dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zin. Ga na of de accessoires en hulpstukken correct zin gemonteerd en of aan alle andere voonwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center. 20 Wendt u voor reparaties tot een erkend DEWALT Service-center Deze elektrische machine voldoet aan alle geldende veiigheidsvoorschrften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd Inhoud van de verpakking De verpakking bevat: 1 Boormachine 1 Handieiding 1 Onderdelentekening + Controleer de machine, losse onderdelen en accessoires op transportschade. + Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken: Beschi g (fig. A) 1 Schakelaar voor elektronisch regelbaar toerental 2 Blokkeerknop {DW217/DW221/DW226/DW236/DW246) 3 L/R-schakelaar n-3

NEDERLANDS 4 Spindelblokkering (DW221/DW226/DW236/DW246/DW248) 5 Snelspanboorhouder DW248 - Blokkeerbeveiliging De blokkeerbeveiliging helpt u om de boormachine in geval van vastiopen onder controle en in handen te houden. Vastiopen kan optreden bij het boren in staal of bij het boren van gaten met een grote diameter in hout. In geval van vastlopen wordt de motor met regelmatige tussenpozen in- en uitgeschakeld! Er zijn drie signalen: - Controle: de blokkeerindicator licht even op wanner u de schakelaar (1) indrukt. De elektronica werkt naar behoren. - Actief: als het vastiopen voortduurt, schakelt de elektronica de boormachine uit en licht de indicator continu op. - Fout: als de indicator continu knippert, werkt de elektronica niet naar behoren. Breng de machine naar een erkend DEWALT Service-center. Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altid of uw netspanning overeenkomt met de waarde op het typeplaatie.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 50144: een aarddraad is dan ook niet nodig, Vervangen van het snoer of de stekker Als de stekker of het snoer word vervangen, mot de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaariik om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm°. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen

Plaatsen en verwiideren van een boortje (fig. B) + Draai de tandkrans linksom om de boorhouder te Haal véér het monteren en instellen altijd de stekker uit het stopcontact. openen en plaats de schacht van het boortje in de boorhouder. + Draai de kraag rechtsom tot het boortie goëd vastzit. + Het vernijderen van het boortje of de bit gebeurt in omgekeerde volgorde. DW221/DW226/DW236/DW246/DW248 - Spindelblokkering Deze modellen zin voorzien van een spindelblokkering (4). + Druk op de spindelblokkering om de boorhouder vast te houden tidens het plaatsen of verwiideren van een boorte.

L/R-schakelaar (fig. C) + Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3).

Verwiideren van de boorhouder (fig. E & F) + Draai de boorhouder zover mogelik open: + Steek een schroevedraaier in de boorhouder en verwijder de borgschroef (6) door deze rechtsom te draaïen. + Klem een inbussleutel in de boorhouder en tik met een hamer op de sleutel. Druk nooît op de spindelblokkering terwijl de boormachine draait. Wizig de draairichting uitsluitend als de machine volledig stilstaat Aanwijzingen voor gebruik A + Neem altid de velligheidsinstructies in acht en houdt u aan de geldende voorschriften. + Let op de eventueel aanwezige gas, water- en elektriciteitsleidingen. + Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slitage van de machine.

NEDERLANDS Alvorens met de machine te gaan werken: + Plaats het juiste boortje. + Markeer de plaats waar het gat moët worden geboordi In- en uitschakelen (fig. A) + Druk op de schakelaar om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. + Stop de machine door de schakelaar los te laten. DW217/DW221/DW226/DW236/DW246 + Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrif en laat de schakelaar los. De blokkeerknop werkt alleen bij volle snelheid + Schakel het continu bedrif uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altid de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur HO] Smering Uw machine heeft geen extra smering nodig.

Reiniging Houd de ventilatiesieuven vri en maak de behuizing regelmatig schoon met een zachte doëk. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelike wijze zal worden verwerkt. GARANTIE

GARANTIE + Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug,

+ 1 JAAR GRATIS SERVICE-CONTRACT +

Mocht uw DEWALT elektrsch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center. + 1 JAAR GARANTIE + Mocht uw DEWALT elektrsch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat: het produkt niet foutief gebruikt werd het produkt niet gerepareerd is door onbevoegden het aankoopbewiis met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bi] het DEWALT- hoofdkantoor naar het adres van het dichtstbizinde Service-center (ie de achterzide van deze handieiding).
