Producttype	Cirkelzaag (aangeduid als boorhamer)
Nominale spanning	230 V
Opgenomen vermogen	1050 W
Onbelast toerental	5000 min⁻¹
Maximale zaagdiepte	55 mm
Zaagblad diameter	165 mm
Zaagblad boring	20 mm
Kantelbereik	0° tot 45°
Gewicht	6,0 kg
Aanbevolen zekering	10 A
Dubbele isolatie	Ja (klasse II)
Geluidsdrukniveau LpA	104 dB(A)
Geluidsvermogensniveau LWA	115 dB(A)
Trilling (gewogen gemiddelde waarde)	< 2,5 m/s²
Belangrijkste functies	Professioneel zagen van hout en kunststoffen, rechte en verstekzagen, diepte-instelling, geïntegreerde stofafzuiging
Inhoud van de verpakking	Zaag, parallelaanslag, zaagbladsleutel, handleiding, explosietekening
Onderhoud en reiniging	Reinig regelmatig de ventilatiesleuven met een zachte doek; smering niet nodig
Veiligheid	Schakelaar met vergrendeling, onderste beschermkap, scheurmes, dubbele isolatie
Onderdelen en repareerbaarheid	Zaagbladen, ringen, spanschroeven leverbaar via erkende DeWALT reparateur
Garantie	1 jaar gratis onderhoud en 1 jaar garantie op fabrieksfouten

Veelgestelde vragen - D23550 DEWALT

Hoe stel ik de zaagdiepte in op de cirkelzaag D23550?

Draai de diepte-instelknop (14) los, verplaats de zaagplaat (6) naar de gewenste diepte en draai de knop weer vast. Laat het blad ongeveer 3 mm onder het werkstuk uitsteken voor een zuivere snede.

Hoe vervang ik het zaagblad van de zaag D23550?

Druk op de asvergrendelingsknop (4), draai de spanschroef (17) linksom los met de meegeleverde sleutel. Open de onderste beschermkap (9) met de hendel (8), vervang het blad met inachtneming van de draairichting en draai de schroef stevig vast.

Wat is de voedingsspanning van de zaag D23550?

De nominale spanning is 230 V. Controleer of uw netspanning overeenkomt voor gebruik.

Is de zaag D23550 geschikt voor het zagen van metalen?

Nee, deze zaag is ontworpen voor professioneel zagen van hout en kunststoffen. Gebruik deze niet voor metalen, tenzij u beschikt over een vonkenvanger.

Hoe gebruik ik de parallelaanslag op de D23550?

Monteer de parallelaanslag (15) door de schroef (22) los te draaien, steek deze in de geleider van de zaagplaat (6) en draai vast. Stel de gewenste snijbreedte in en vergrendel.

Heeft de zaag D23550 speciaal onderhoud nodig?

Deze zaag heeft geen smering nodig. Reinig regelmatig de ventilatiesleuven met een zachte doek. Controleer de staat van de beschermkap voor elk gebruik.

Wat te doen bij terugslag (kickback) tijdens het gebruik?

Houd de zaag stevig met beide handen vast en ga aan de zijkant van het blad staan. Als het blad vastloopt, laat de schakelaar los en wacht tot volledige stilstand voordat u de zaag verwijdert.

Hoe stel ik de kantelhoek in voor een verstekzaag?

Draai de kantelinstelknop (11) los, verplaats de zaagplaat naar de gewenste hoek (0° tot 45°) en draai de knop weer vast. Gebruik de markering (12) voor verstekzagen.

Kan ik een zaagblad met een andere diameter gebruiken op de D23550?

Nee, gebruik alleen zaagbladen met een diameter van 165 mm en een boring van 20 mm, conform norm EN 847-1. Ongeschikte bladen verhogen de risico's.

Hoe moet ik de zaag D23550 aan het einde van zijn levensduur afdanken?

Gooi deze niet bij het huishoudelijk afval. Breng hem naar een gescheiden inzamelpunt (milieustraat of verkoper). DeWALT biedt recycling via zijn erkende reparateurs.

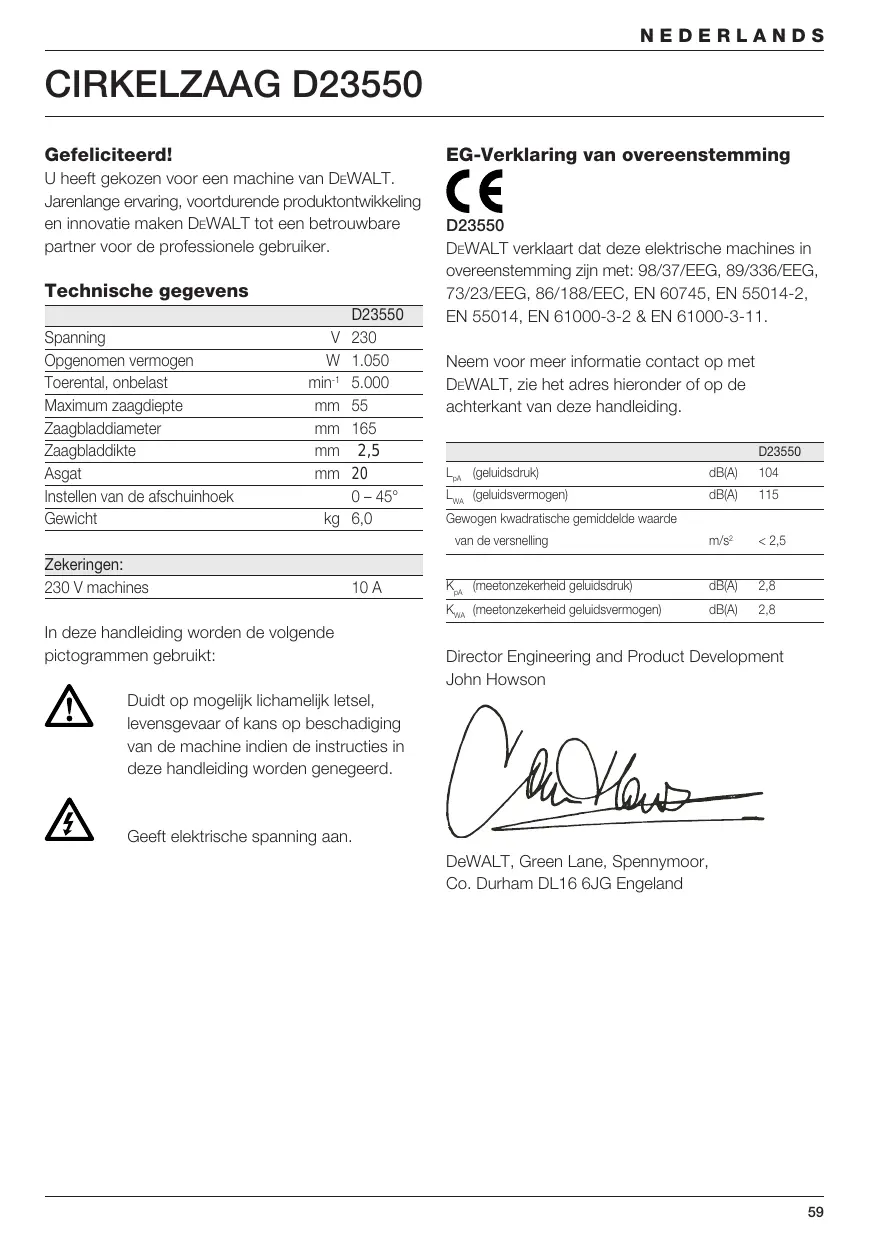

GEBRUIKSAANWIJZING D23550 DEWALT

U heeft gekozen voor een machine van DeWALT. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professione gebruiker.

Technische gegevens

	D23550
Spanning	V	230
Opogenomen vermogen	W	1.050
Toerental, onbelast	min-1	5.000
Maximum zaagdiepte	mm	55
Zaagbladd diameter	mm	165
Zaagbladdike	mm	2,5
Asgat	mm	20
Instellen van de afschuinhoek		0 - 45°
Gewicht	kg	6,0
Zekeringen:
230 V machines		10 A

In deze handleiding worden de volgende pictogrammen gelerukt:

Duidt op möglichllichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

D23550

DeWALT verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, 86/188/EEC, EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op deijkenkant van deze handleiding.

		D23550
LpA (geluidsdruk)	dB(A)	104
LWA (geluidsvermogen)	dB(A)	115
Gewogen kwadratische gemiddelde waarde van de versnelling	m/s2	<2,5
KpA (meetonzekerheid geluidsdruk)	dB(A)	2,8
KWA (meetonzekerheid geluidsvermogen)	dB(A)	2,8

Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle voorschriften. Wanner de volgende voorschriften Niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos).

BEWAAR DEZE VOORSCHRIFTEN GOED.

1 Werkomgeving
a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met de machine nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden.

c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kut u de controle over het gereedschap verliezen.

a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor een elektrische schok wonneer uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van ditte, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e Wanneer u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
3 Veiligkeit van personen
a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschemmende uitrusting. Draag aktijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gooortbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Wanner u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e Reik Niet te ver. Zorg er alkijd voor dat u stevig staat en in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situates beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

g Wanneer stofafzugings- of
stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gezruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
4 Gebruik en onderhoud van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligener binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar nicht-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd+zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavalgorithm wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap geleuikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijker te geleiden.

g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor alle zagen

GEVAAR:

a Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beiden handen vasthoudt, kan het zaagblad zeniet verwonden.
b Grijp nicht onder het werkstuk. De beschemkap kan u onder het werkstuk Niet gegen het zaagblad beschermen.
c Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtaar te zijn.
d Houdt het te zagen werkstuk nooit in uw hand of op uw been vast. Klem het werkstuk op een stabiele ondergrond vast. Het is belangrijk om het werkstuk goed te ondersteunen om het gevaar van contact met het lichaam, vastklemmen van het zaagblad of verlies van de controle te minimaliseren.
e Houd de machine alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het zaagblad verborgen stroomleidingen of de eigene machinekabel kan raken. Het contact met een onder spanning staande leiding zet ook de zichtbare metalen machinedelen onder spanning en leidt tot een elektrische schok.

f Gebruik bij het schulpen algtd een parallelaanslag of een langsgeleider.

Dit verbeter de zaagnauwkeurigheid en verkleint de möglichkheid dat het zaagblad vastklemt.

g Gebruik aktijd zaagbladen met de juiste maat en vom (stervormig of rond) van het asgat.

Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond, wat leidt tot controverlies.

h Gebruik nooit beschadigde of verkeerde sluitringen of borgbout voor het zaagblad.

De sluitingen en borgbout voor het zaagblad zijn speciala geconstrueerd voor deze zaagmachine, voor optimaal vermogen en optimale bedrijfszekerheid.

Aanvullende veiligheidsvoorschriften voor alle zagen

Oorzaken en voorkoming van een terugslag:

• een terugslag is de plotselinge reactie als gevolg van een vasthakend, klemmend of verkeerd afgesteld zaagblad, waardoor een ongecontroleerde zaagmachine uit het werkstuk omhoogkomt en in de richting van de gebruiker beweegt;
• als het zaagblad in de zich sluitende zaagsnede vasthaakt of vastklemt, worden het geblokkeerd en slaat de motorkracht de machine in de richting van de gebruiker terug;
• als het zaagblad in de zaagsnede worden gedraaid of verkeerd worden gericht,+kunnen de tanden van dechterste zaagbladrand in het oppervlak van het werkstuk vasthaken,waardoor het zaagbladuit de zaagsnede beweegt en achteruitspringt in de richting van de gebruiker.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de zaagmachine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben, te nemen.

a Houd de zaagmachine met beiden handen vast en houd uw armen zo dat u stand kunt honden ten opzichte van de terugslagkrachten.

Blijf alg und opzij van het zaagblad en breng het zaagblad nooit in een lijn met uw lichaam.

Bij een terugslag kan de zaagmachine achechteruit\ springen. De bedienende persoon kan de\ terugslagrachtenECHTERbeheersen wanner\ geschikte voorzorgsmaatregelen+zijn getroffen.
b Als het zaagblad vastklemt of het zagen om een andere reden worden onderbroken,That u de aan/uit-schakelaar los en houdt de zaagmachine in het materiaal rustic tot het zaagblad volledig stilstaat.Probeer nooit om de zaagmachine uit het werkstuk te verwijderen of de machine achefteruit te trekken zolang het zaagblad beweegt of een terugslag kan optreden. Spoor de ororzaak van het klemmen van het zaagblad op neem maatregelen om de ororzaak te voorkomen.
c Als u een zaagmachine die in het werkstuk steekt waar wilt starten, centreert u het zaagblad in de zaagsnede en controleert of de zaagtanden Niet in het materiaal zich vastgehaakt. Als het zaagblad klemt, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaagmachine opnieuw worden gestart.
d Ondersteun grote platen om het risico van een terugslag door een klemmend zaagblad te beperken. Grote platen können onder hun eigen gewicht doorbuigen. Platen要去en aan beiden zichden worden ondersteund, in de buurt van de zaagsnede en aan de rand.
e Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden makeen een te nauwe zaagsnede, wat leidt tot een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.
f Zorg ervoor dat de instellingen voor de zaagdiepte en de zaaghoek voor het zagen vastgedraaid+zijn. Alsijdens het zagen de instelleningen veranderen, kan het zaagblad vastklemmen kan een terugslag optreden.
g Wees extra voorzichtig bij het makeen van een invalidende zaagsnede in een bestaande wand of in een ander verborgen gedeelte.

Het invalidende zaagblad kan voorwerpen raken waardoor een terugslag kan optreden.

Veiligheidsvoorschriften voor zagen met een pendulum-zaagbladbeschermkap

a Controller voor elk gebruik of de onderste beschemkap correct sluit. Gebruik de zaagmachine Niet als de onderste beschemkap Niet vrij kan bewegen en Niet onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in de geopende stand vast. Als de zaagmachine op de vloer valt, kan de onderste beschemkap worden verbogen. Open de beschemkap met de terugtrekhendel en controller of hij vrij beweegt en bij alle zaaghoeken en zaagdiepten het zaagblad of andere delen Niet aanraakt.

b Controller de functie van de veer voor de onderste beschemkap. Laat voor gebruik de beschemkap en de veer nakijken als zij Niet maar behoren functioneren. Door beschadigde delen, plakkende aanslag of ophoping van spanen kan de onderste beschemkap vertraagd functioneren.

c Open de onderste beschemkap alleen met de hand bij bzwondere zaagwerkzaamheden, zoals invalidend zagen en haaks zagen. Open de onderste beschemkap met deterugtrekhendel en laat hem los zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden要去 de onderste beschemkap automatisch werken.

d Let er.altijd op dat de onderste beschemkap het zaagblad bedeekt voordat u de zaagmachine op een werkbank of op de vloer legt. Een onbeschermd uitlopend zaagblad beweegt de zaagmachine gegen de zaagrichting en zaagt wat er in de weg kommt. Let op de uitlooptijd van het zaagblad nadat de machine is uitgeschakeld.

Aanvullende veiligheidsvoorschriften voor alle zagen met een spouwmes

a Gebruik het juiste spouwmes bij het toegepaste zaagblad. Voor een juiste werkig moet het spouwmes dikker zichn dan het zaagblad maar dunner dan de tandbreedte van het blad.

b Stel het spouwmes in zoals in deze gebruiksaanwijzing beschreiben. Verkeerde dikte, positie en uitlijing+kennen een reden zich dat het spouwmes een terugslag Niet efectief voorkomt.

c Gebruik.altijd het spouwmes,behalve bij invalidend zagen.Breng het spouwmes na het invalidend zagen wee aan. Het spouwmes stoort bij invalidend zagen en kan een terugslagveroorzaken.

d Voor een juiste werkking moet het spouwmes zich in het werkstuk bevinden. Bij kort zagen is het spouwmes Niet werkzaam ter voorkoming van een terugslag.

e Gebruik de zaagmachine nicht met een verbogen spouwmes. Slechts een gingeste storing kan het sluiten van de beschemkap verlangzamen.

Aanvullende veiligheidsvoorschriften voor cirkelzagen

• Draag gehoorbescherming. Bootstelling aan lawaai kan gehoorbeschadiging veroorzaken.
• Draag bij voorkeur een stofmasker.
• Gebruik geen zaagblad met een grotere of Kleinere diameter dan is voorgeschreven. Voor de juiste specificaties van het zaagblad,zie technische gegevens. Gebruik alleen de bladen die in deze handleiding worden gespecifieerd en voldoen aan EN 847-1.
• Gebruik nooit doorslijpschijven.

Inhoud van de verpakking

De verpakking bevat:

1 Cirkelzaag
1 Parallelaanslag
1 Zaagbladsleutel
1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

Uw D23550 cirkelzaag is ontwikkeld voor het professioneel zagen van hout en plastic.

1 Aan/uit-schakelaar
2 Ontgrendelknop
3 Voorhandgreep

4 Spindelblokkering
5 Stofafzuiogopening
6 Zaagschoen
7 Spouwmes
8 Hefboom van onderste beschemkap
9 Onderste beschemkap
10 Zaogbiad
11 Afschuinstelling
12 Markering voor aftschuinen
13 Markering voorrecht zagen
14 Zaegdiepe-instelling
15 Parallelaanslag

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller alsijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 60745; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt verrangen, moet de oude stekker c.q. het oude snoer worden weggegoid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5mm^2 Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Spanningsvallen

Inschakelprocessenveroorzakenkortstondige spanningsvallen. Onderongunstigeomstandigheden in de stroomvoorzieningkonnenandere apparaten nudelig wordenbeinvloed.

Indien de impedantie van de stroomvoorziening
lager is dan 0,25 Ω, is de kans op een storing
nagenoeg uitgesloten.

Monteren en instellen

Haal vór het monteren en instellen.altijd de stekker uiH het stopcontact.

Zaagdiepte-instelling (fig. A & B)

• Draai de zaagdiepte-instelling (14) los.
• Beweeg de bodemplaat (6) totdat de gewenste zaagdiepte bereikt worden.
• Draai de zaagdiepte-instelling (14) wee vast.

Voor optimale resultaten het zaagblad ongeveer 3 mm door het werkstuk hebenaftern zagen (zie inzet in figuur B).

Afschuinvergrendeling (fig. C)

De afschuinhoek is van 0^ tot 45^ instelbaar.

• Draai de knop (11) los.
• Stel de hoek in door de bodemplaat (6) zodenig te kantelen dat de markings de gewenste waarde aangeeft.
• Draai de knop (11) vast.

Instelling van de bodemplaat voor zaagsneden met een hoek van 90^ (fig. D)

Zet de aftschuinhoek op 0^
- Open de beschermkap door de hefboom (8) omhoog te trekken.
- Draai de knop (11) los.
- Plaats een winkelhaak gegen het zaagblad en de bodemplaat zodate de hoek 90^ worden.

• Stel de stop (16) bij met behulp van een inbussleutel.

Verwissenlen van het zaagblad (fig. E)

• Druk de spindelvergrendeling (4) in en draai de spanschroef voor het zaagblad (17) los. Gebruik de meegeleverde spansleutel (18) en draai linksom.
• Open de onderste beschemkap van het zaagblad (9) m.b.v. de hefboom (8) en verrang het zaagblad (10). Zet de ringen (19 & 20) waar opdezelfde manier terug.
• Controller de draairichting van het zaagblad.
• Draai de spanschroef voor het zaagblad (17) met de hand aan om de sluitring in positie te houden. Draai rechtsom.

• Druk de spindelvergrendeling (4) in en verdraai het zaagblad totdat het blokeert.

• Draai de spansschroef voor het zaagblad met de sleutel aan.

Instellen van het spouwmes (fig. E)

De juiste instelling van het spouwmes (7) is afgebeeld in de inzet in fig. E. Stel de speling van het spouwmes in bij het verrangen van het zaagblad of indien nodig.

• Stel de zaagdiepte in op 0 mm zodat de bevestigingschroeven van het spouwmes zichtaar worden.
• Draai de schroeven (21) los en trek het spouwmes geheel UIT.
• Stel de juiste spelimg af.
• Draai de schroef vast (draaimoment: 4 - 5 Nm).

Monteren en afstellen van de parallegeleider (fig. F)

De parallelaanslag (15) worden gebruikt voor zaagsneden die parallel met de rand van het werkstuk要去en lopen.

Monteren

• Draai de spanschoef (22) los om de paralellegeleider voor bij te latent gaan.
• Schuif de parallelgleider (15) in de zaagschoen (6) zoals aufgebeld.
• Draai de borgschroef vast (22).

Afstellen

• Draai de spanschroef (22) los en stel de parallellegeider (15) op de gewenste bredte in.
• Draai de borgschoef vast (22).

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstrumenties in acht en houdt u aan de geldende voorschriften.
• Zet het werkstuk stevig vast.
• Oefen geen overmatige druk uit op de machine. Geef geen zijdelingse druk op het zaagblad.
• Voorkom overbelasting.
• Gebruik geen overmatig versleten zaagbladen.

Begin nooit midden in het werkstuk te zagen.

Voor gebruik:

• Controller of alle beschemkappen juist gemonteerd zijn. De beschemkap van het zaagblad要去 gesloten�n.
• Controller de draairichting van het zaagblad (zie pijl op het blad).

In- en uitschakelen (fig. A)

Om veiligheidsredenen is de aan/uit-schakelaar (1) van uw machine voorzien van een ontgrendelknop (2).

• Druk op de ontgrendelknop.
• Druk de aan/uit-schakelaar (1) in om de machine in te schakelen. Zodra de aan/uit-schakelaar wordt losgelaten, treedt de vergrendeling in werkung zodat de machine Niet per ongeluk gestart kan worden.

• Schakel de machine nooit aan of uit terwij het zaagblad in contact is met het werkstuk of andere materialen.
  Bedien de spindelvergrendeling nicht verwijl de machine in werkung is.

Hanteren van de machine (fig. A)

• Houd de machine vast bij de hoofdgreep en bij de voorhandgreep (3) zodate u de zaag optimaal kutk leiden.
• Klem het werkstuk met de verkeerde Kant maar boven vast.
• Volg de op het werkstuk getekende lijn m.b.v. de marketing (13).
• Volg bij afschuinen met een hoek van 45^ de op het werkstuk getekende vrij m.b.v. de marketing (12).
  Leid het snoer maar achefteren weg, in lijn met demachine.

Stofafzuiiging (fig. A)

Uw machine is voorzien van een stofazuigadapter (5).

• Sluit indien möglich een stofafzuiger aan die voldoet aan de geldende richtlijn voor stofemissie.

• Sluit een stofafzuiiger aan die voldoet aan de geldende richtlijnen voor stofemissie. De stofzuigerslangen van de meest gangbare stofafzuisystemen passen direct op de stofafzuiogopening.

Gebruik bij het zagen van metaal een stofafzuiger met vonkendorve.

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en kaak de behuizing regelmatig schoon met een zachte doek.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden wegegooid.

Wonneer uw oude DeWALT-product aan verranging toe is of het u Niet langer van Dienst kan zich, gooij het dan Niet bij het huishoudelijk afval. Zorg ervoor dat het product gezehden kan worden ingezameld.

Door gezrukke producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opniew gebruikt. Hergebruik van gerecyclede materialien voorkomt milieuuervuiling en vermindert de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijk vuilnisbergen of bij de verkoper waar u een新产品 koopt, hunnen aanplaatselijke voorschriftengebonden zijn.

DeWALT biedt de möglichkheid tot inzamelen en recyclen van afgedankte DeWALT-producten. Om gebruik te makev van deze service, returneert u het productaar een van de erkende servicecentra, die deze producten voor ons verzamelt.

U knot het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U knot ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

GARANTIE

30 DAGEN «NIET GOED, GELD TERUG» GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook nicht geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in once Service-centers op vertoon van het aankoopbewijs. Stuur uw machinerechtstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defekte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produit niet foutief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoor waar het adres van hetdichtstbijzijnde Service-center (zie de zichijde van deze handleiding). Een overzicht van erkende DeWALT Service-centers en nadere informatie over,onze service vindt u ook op Internet: www.2helpU.com

SIRKELSAG D23550

Gratulerer!
