Producttype	Professionele klopboor
Merk	DEWALT
Model	D21815KS
Voedingsspanning	230 V
Opgenomen vermogen	850 W
Onbelast toerental (1e / 2e versnelling)	0 - 1 100 / 0 - 2 700 min⁻¹
Onbelast slagtoerental (1e / 2e versnelling)	0 - 18 700 / 0 - 45 900 min⁻¹
Boorgatcapaciteit (staal / hout / beton)	13 / 40 / 20 mm
Boorhoudercapaciteit	13 mm (sleutelboorhouder)
Boorhouderas	1/2" x 20 UNF
Gewicht	2,4 kg
Geluidsdrukniveau (LpA)	95 dB(A) (K=3,1 dB)
Geluidsvermogensniveau (LWA)	106 dB(A) (K=3,0 dB)
Trillingen (metaalboren)	< 2,5 m/s² (K=1,5 m/s²)
Trillingen (klopboren)	14,5 m/s² (K=1,8 m/s²)
Belangrijkste functies	Boren met/zonder slag, schroeven, variabele snelheid, links/rechtsomkeerschakelaar, 2-versnellingsschakelaar
Onderhoud	Reinigen met droge lucht blazen; geen smering nodig
Elektrische bescherming	Dubbele isolatie (klasse II)
Verpakkingsinhoud	Boormachine, zijhandgreep, diepte-aanslag, boorhouder sleutel, transportkoffer, instructiehandleiding
Garantie	1 jaar (onderdelen en arbeid)

Veelgestelde vragen - D21815KS DEWALT

Hoe verander ik het toerental op de DEWALT D21815KS?

Gebruik de snelheidskiezer (4) op de tandwielkast. Om naar de 1e versnelling (hoog koppel) te schakelen, zet u de kiezer op '1'. Voor de 2e versnelling (hoge snelheid), zet u deze op '2'. Voer deze aanpassing uit als het gereedschap stilstaat of stationair draait.

Hoe activeer ik de klopmodus op de boormachine?

Draai de moduskiezer (5) naar de klopstand (hamersymbool). Voor boren zonder slag, zet u deze op de boorstand. Zorg ervoor dat het gereedschap is losgekoppeld bij het wijzigen van de modus.

Hoe installeer of verwijder ik een boor?

Koppel het gereedschap los. Open de boorhouder door de ring (9) tegen de klok in te draaien. Plaats de boorschacht. Draai vast met de boorhoudersleutel (10) in elk gat met de klok mee. Om te verwijderen, herhaalt u in omgekeerde volgorde.

Hoe stel ik de boordiepte in?

Draai de zijhandgreep (6) los. Plaats de diepte-aanslag (7) in de oog van de kraag. Stel de aanslag in op de gewenste diepte en draai de zijhandgreep weer vast.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril en gehoorbescherming. Gebruik de meegeleverde zijhandgreep. Houd het gereedschap vast bij de geïsoleerde oppervlakken om elektrocutie te voorkomen als u in de buurt van elektrische kabels boort. Koppel het gereedschap altijd los voordat u een accessoire vervangt.

Hoe onderhoud ik de DEWALT D21815KS boormachine?

Maak de behuizing regelmatig schoon met droge lucht om stof te verwijderen. Gebruik geen oplosmiddelen. Geen extra smering nodig. Controleer de staat van het snoer en laat het indien beschadigd vervangen door een erkende reparateur.

Wat is de garantie op dit gereedschap?

DEWALT biedt 1 jaar garantie op materiaal- en fabricagefouten. Daarnaast is een jaar gratis onderhoud (arbeid en onderdelen) inbegrepen. Bewaar uw aankoopbewijs.

Kan ik een verlengsnoer gebruiken met de boormachine?

Ja, gebruik een goedgekeurd verlengsnoer dat geschikt is voor het vermogen (850 W). De minimale draaddoorsnede is 1,5 mm². Bij gebruik van een opwindhaspel, rol het snoer volledig uit.

Hoe keer ik de draairichting om?

Gebruik de links/rechtsomkeerschakelaar (3) boven de schakelaar. Wacht tot de motor volledig is gestopt voordat u van richting verandert. De middelste stand vergrendelt de schakelaar.

Wat te doen als de boorhouder vastzit of vervangen moet worden?

Om de boorhouder te verwijderen, opent u deze maximaal. Steek een schroevendraaier in om de borgschroef (11) met de klok mee los te draaien. Blokkeer vervolgens een inbussleutel in de boorhouder en geef een tik met een hamer om deze los te maken. Voor vervanging neemt u contact op met een erkende DEWALT reparateur.

GEBRUIKSAANWIJZING D21815KS DEWALT

Vaelg slagbor.
Tryk pā afbryderen (1).

Boring (fig. A)

Vaelg boring.
Tryk pa afbryderen (1).

Skruetraekning

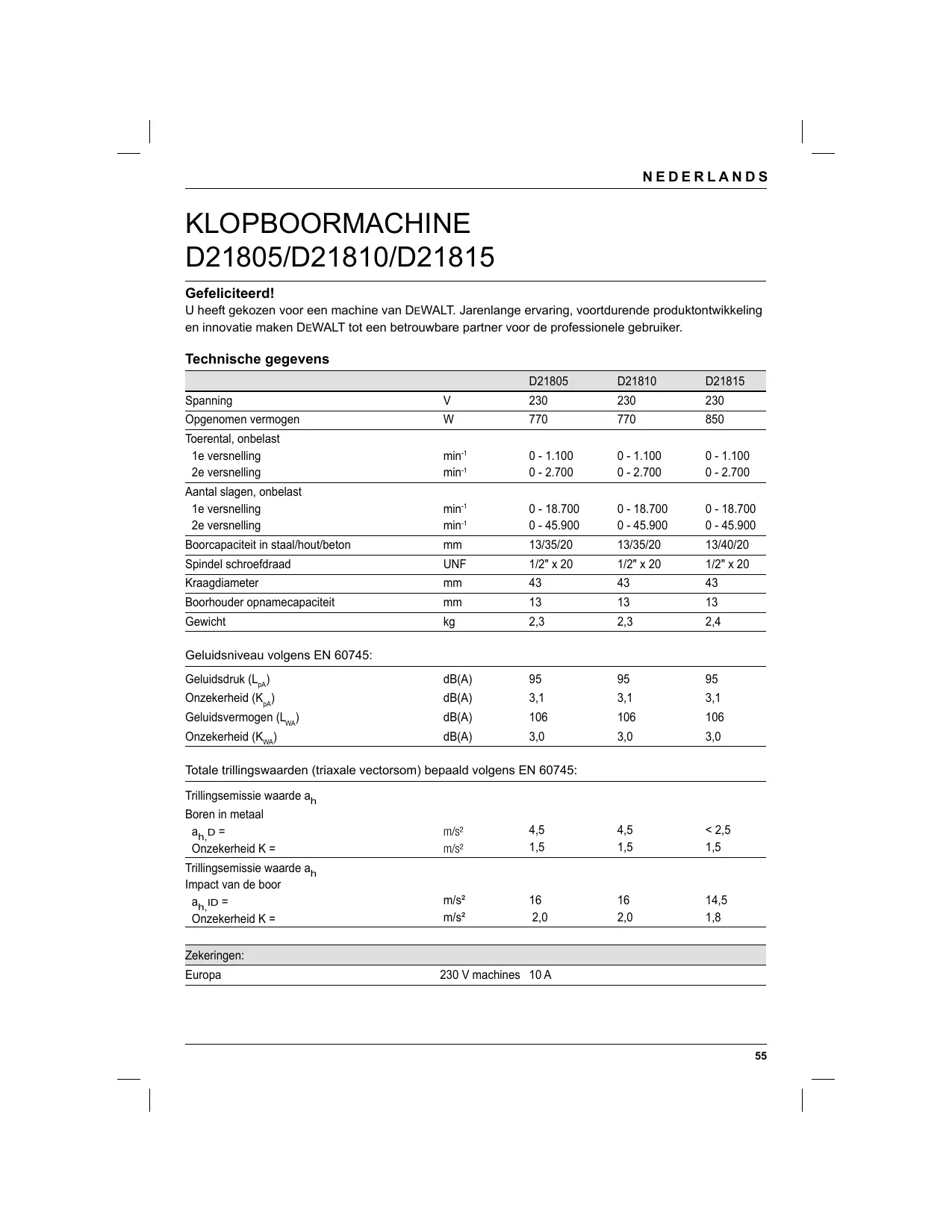

U heeft gekozen voor een machine van DEWALT. Jarenlange ervaring, voortdurende Produktontwikkeling en innovatie makeen DEWALT tot een betrouwbare partner voor de professione gebruiker.

Technische gegevens

		D21805	D21810	D21815
Spanning	V	230	230	230
Opgenomen vermogen	W	770	770	850
Toerental, onbelast
1e versnelling	min-1	0 - 1.100	0 - 1.100	0 - 1.100
2e versnelling	min-1	0 - 2.700	0 - 2.700	0 - 2.700
Aantal slagen, onbelast
1e versnelling	min-1	0 - 18.700	0 - 18.700	0 - 18.700
2e versnelling	min-1	0 - 45.900	0 - 45.900	0 - 45.900
Boorcapaciteit in staal/hout/beton	mm	13/35/20	13/35/20	13/40/20
Spindel schroefdraad	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Kraagdiameter	mm	43	43	43
Boorhouser opnamecapaciteit	mm	13	13	13
Gewicht	kg	2,3	2,3	2,4

Geluidsniveau volgens EN 60745:

Geluidsdruk (LpA)	dB(A)	95	95	95
Onzekerheid (KpA)	dB(A)	3,1	3,1	3,1
Geluidsvermögen (LwA)	dB(A)	106	106	106
Onzekerheid (KwA)	dB(A)	3,0	3,0	3,0

Totale trillingswaarden (triaxale vectorsom) bepaald volgens EN 60745:

Trillingsemissie waarde ah
Boren in metaal
ah, D =	m/s2	4,5	4,5	< 2,5
Onzekerheid K =	m/s2	1,5	1,5	1,5
Trillingsemissie waarde ah
Impact van de boor
ah, ID =	m/s2	16	16	14,5
Onzekerheid K =	m/s2	2,0	2,0	1,8

Zekeringen:

Europa

230 V machines

10 A

Het trillingsemissieniveau dat is aangegeven in dit informatieblad is gemeten in overeenstemming met een gestandaardiseerde test zoals aangegeven in EN 60745 en deze kan gebruikt worden om verschillende stukken gereedschap met elkaar te vergelijkden. Het kan gebruikt worden voor een voorlopige vaststelling van blootstelling.

WAARSCHUWING:

• Het aangegeven trillingssemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoires of als het Niet goed worden onderhonden, dan kan de trillingssemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode.
• Een schatting van het blootstellingsniveau voor trilling要去ek rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanner het gereedschap wel aan staat maar Niet daadwerkelijk gebruikt worden. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode.
• Bepaal extra verilgheidsmaatregelen om de gebruiker te beschermen gegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organise van werkpatronen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signalaalword. Gelinge de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden totkleine of matige letsels.

VOORZICHTIG: Indien gebrukt zonder het veiligheidsalarmsymbol wijst dit op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden tot schade aan eigendommen.

Wijst op risico van een elektrische schok.

Wijst op brandevaar.

EG-Verklaring van overeenstemming

DEWALT verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EG (tot 28 December 2009), 2006/42/EG (vanaf 29 December 2009), 2004/108/EG, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3, EN 60745-1, EN 60745-2-1.

Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op deijkenkant van deze handleiding.

Ondergetekende is verantwoordelijk voor het samenstellen van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Großmann

Vice-president Techniek en Productontwikkeling

D-65510, Idstein, Duitsland 17.12.2008

Veiligheidsinstructies

WAARSCHUWING: lees de handleiding met instructies om de kans op letsels te verminderen.

Algemene veiligheidswaarschuwingen voor elektrische werktuigen

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Geen acht slaan op de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik

De term 'elektrisch gereedschap' in de waarschuwingen verwijst maar uw elektrische gereedschap met netvoeding (met snoer) of accugedreven (snoerloos) elektrisch gereedschap.

1 Veiligheid van het werkgebied
a Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongelukken.
b Gebruik geen elektrisch werktuig in een explosieve omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische werktuigen creeren vonden waardoor stof of dampen vuur konnen vatten.
c Houd kinderen en omstanders op een afstandijdens het gebruik van een elektrisch werktuig. Verstrooidheid kan leiden tot verlies van contrôle over het werktuig.

a Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificierde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken.

b Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is.
c Stel elektrische werktuigen nicht bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe.
d Gebruik het snoer Niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van把它, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok.
e Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, verminder het risico van een elektrische schok.
f Indien het bedieren van een elektrisch gereedschap in een vochtigeplaats Niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3 Persoonlijkke veiligheid

a Blijf alert, kijk waar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheidijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel.
b Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels.

c Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand 'uit' is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevalten tot gevolg hebben.
d Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden.
e Reik nicht te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig.
f Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar+kunnen vastraken in bewegende onderdelen.
g Als er hulpmiddelen zich geleverd voor de verbinding van Voorzieningen voor stofafvoer en stofverzameling, zorg danervoordat ze aangesloten zich en op de juiste manier worden gezruikt. Stofverzameling kan aan stof gerelateerde bevaren beperken.
4 Het gebruik en onderhoud van elektrische werktuigen
a Forceer het elektrische werktuig Niet. Gebruik het juiste elektrische werktuig voor uw toepassing. Het gereedschap zal zijn werk better en veiliger doen gegen de snelheid waarvoort het is bedoeld.
b Gebruik het elektrische werktuig Niet als de schakelaar het Niet in- en uitschakelt. Elk werktuig dat Niet met de schakelaar kan worden bediend, is gevaarlijk en要去 worden gerepareerd.
c Koppel de stekker los van de strooombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijkepreventieve

veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig worden geactiveerd.

d Bewaar elektrische werktuigen die nicht worden gebrukt buiten het bereik van kinderen en LAST mensen die nicht vertrouwd zichn met het elektrische werktuig of met deze instructies het elektrische werktuig Niet gebruiken. Elektrische werktuigen zichn gevaarlijk in de handen van onervaren gebruikers.
e Onderhoud elektrische werktuigen. Controller op fouitieve uitlijing of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werkung van het elektrische werktuig kan beinvloeden. Als het elektrische werktuig beschadigd is, staat dit dan repareren voordat u het gebruikt. Veel ongevallen wordenveroorzaakt door slecht onderhoden elektrische werktuigen.
f Houd zaagwerktuigen scherp en schoon. Goed onderhonden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en+zijn makkelijker te gebruiken.
g Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd waar bij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoort het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg können hebben.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Aanvullende veiligheidsinstrumenties voor klopboormachines

• Draag oorbeschemers bij klopboormachines. Bootstelling aan lawaai kan gehoorbeschadiging veroorzaken.

• Gebruik de handgrepen die met de machine worden meegeleverd. Het Niet in bedwang hunnen honden van de machine kan leiden tot lichamelijk letsel.

• Houd de machine alleen aan de geïsoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het zaagblad verborgen stroomleidingen of de eigen machinekabel kan raken. Het contact met een onder spanning staande leiding zet ook de zichtbare metalen machinedelen onder spanning en leidt tot een elektrische schok.

Restrisico's

Ondanks de van toepassing zijnde
veiligheidsvoorschriften en het aanbrengen van
beveiligingen blijven bepaalde restrisico's aanwezig.

Dit zich:

• Gevaar voor gezoorbeschadiging.
• Gevaar voor lichamelijk letsel door rondvliegende deeltjes.
• Gevaar voor brandwonden door accessoires dieijdens gelebruik heet worden.
• Gevaar voor lichamelijk letsel door langdurig gebruik.
• Gevaar voor klemmen van de vingers bij het verwisselen van het accessoire.
• Gezondheidsrisico door het inademen van stof, met name bij het werken in steen, beton en/of metselwerk.

Markeringen op gereedschap

De volgende pictogrammen worden aufgebeeld op het gereedschap:

Lees voor gebruik de gebruiksaaanwijzing.

Inhoud van de verpakking

De verpakking bevat:

1 Klopboormachine
1 Zijhandgreep
1 Diepte-aanslag
1 Boorhouldersleutel
1 Transportkoffer (alleen voor K-modellen)
1 Handleiding
1 Onderdelentekening
- Controller de machine,失落 onderdelen en accessoires op transportschade.
- Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

WAARSCHUWING: Verander nooit het elektrische gereedschap of enig onderdeel waarvan. Dit kan leiden tot schade of lichamelijke verwondingen.

Gebruik volgens bestemming

Uw klopboormachine D21805/D21810/D21815 is ontworpen voor professioneel boren, klopboren en schroeven.

NIET gebruiken in vochtige omstandigheden of in de nabijheid van ontvlambare vloeistoffen of gassen.

Deze klopboormachine is een professioneel gereedschap. HOUD het gereedschap uit denabijheid van kinderen.Toezicht is vereist als onervaren bedieners dit gereedschap gebruiken.

1 Schakelaar voor elektronisch regelbaar toerental
2 Blokeerknop
3 L/R-schakelaar
4 Mechanische toerenomschakelaar
5 Keuzeschakelaar boren/klopboren
6 Zijhandgreep
7 Diepte-aanslag
8 Tandkransboorhouser
9 Tandkrans
10 Boorhoudersleutel

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller越来越高 of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DEWALT-machine is dubbel geisoleerd overeenkomstig EN 60745; een aarddraad is dan ook nicht nodig.

Indien het voedingsssnoer beschadig is, moet het worden verrangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de DEWALT-onderhoudsafdeling.

Gebruik van verlengsnoeren

Wanner een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is

voort het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5 mm². Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

WAARSCHUING: Haal vór het monteren en instellen.altijd de stekkeruit het stopcontact.

Kiezen van de functie (fig. B)

De machine heeft twee verschillende bedrijfsmodes:

Boren: boren in staal, hout en kunststoffen.

Klopboren: geleijktijdig boren en hameren in beton en steenachtige materialen.

• Kies de gewenste boorstand met behulp van de keuzeschakelaar boren/klopboren (5).

Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A)

• Open de boorhouser door de kraag (9) linksom te draaien enplaats het boortje of de schroevedraaierbit.
• Steek de boorhouldersleutel (10) in een van de drie gaten aan de zijkant van de boorhouser en draai de sleutel rechtsom tot het boortje goed vastzit.
• Ga voor het verwijderen van het boortje in omgekeerde volgorde te werk.

Aanbrengen van de zijhandgreep (fig. A)

De zichhandgreep (6) kan worden gemonteerd voor linkshandige ofrechtshandige gebruikers.

WAARSCHUWING: Zorg.altijd voor eenjuiste bevestiging van de zijhandgreep.

• Draai de zichhandgreep los.
• Voorrechtshandige gebruikers: houd de zichhandgreep aan de linkerkant van de machine

en schuif de klem over de kraag anschter de boorhouser.

• Voor linkshandige gebruikers: houd de zichhandgreep aan de rechterkant van de machine en schuif de klem over de kraag ache ter de boorhouser.
• Draai de handgreep in de gewenste stand en zet hem vast.

Instellen van de boordiepte (fig. C)

• Plaats het juiste boortje in de boorhouser.
• Draai de zichhandgreep (6) enkele slagen los.
• Plaats de diepte-aanslag (7) in het gat in de klem van zijhandgreep.
• Stel de gewenste boordiepte in zoals afgebeeld.
• Zet de zichandgreep vast.

L/R-schakelaar (fig. A)

• Stel de gewenste draairichting in met behulp van de L/R-schakelaar (3).

WAARSCHUWING: Wijzig de draairrichting uitsluitend als de machine volledig stilstaat.

Mechanische toerenomschakelaar (fig. D)

Uw machine is uitgerust met een mechanische toerenomschakelaar (4) waarme de verhoudingCUSen toerental en koppel kan worden gewijzigd.

• Laat de schakelaar voor elektronisch regelbaar toerental los en kies de gewenste stand bij stilstaande of onbelast draaiende motor. De schakelaar要去alijdrecht gegenover de pijl op het motorhuis staan:

1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven)
2 hoge snelheid/laag koppel (boren van Kleinere gaten, boren in hout)

Zie voor informatatie over de snelheden de technische gegevens.

• Verdraai de schakelaar Niet bij volle belasting of tijdens het gebruik.

Verwijden van de boorhouser (fig. E & F)

• Open de boorhouser zover möglichk.

• Steek een schroevendraaier in de boorhouser en verwijder de borgschroef (11) door deze rechtsom te draaien.

• Klem een inbussleutel in de boorhouser en tik met een hamer op de sleutel.

Aanwijzingen voor gebruik

WAARSCHUWING:

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventuele aanwezigge gas-, water- en elektriciteitsleidingen.
• Forceer de machine Niet. Overmatige druk op de machine versnelt het boren Niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

Voor gebruik:

• Plaats het juiste boortje.
• Markee de planta waar het gat moet worden geboard.

In- en uitschakelen (fig. A)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en LaTeX de schakelaar los. De blokkeerknop werkkt alleen met de L/R-schakelaar in de R-stand en op volle snugheid.
• Stop de machine door de schakelaar los te soften.
• Schakel het continu bedrivijt uit door de schakelaar kort in te drukken en deze meteen weeer los te lately. Schakel.altijd de machine uit wonneer het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Klopboren (fig. A)

• Kies de klopboorstand.
• Druk op de schakelaar (1).

Boren (fig. A)

• Kies de boorstand.
• Druk op de schakelaar (1).

In- en uitdraaien van schroeven

• Kies de gewenste draairichting.
• Kies de boorstand.
• Druk op de schakelaar (1).

Onderhoud

Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

WAARSCHUWING: Om het risico van letsel te beperken: schakel het gereedschap uit en ontkoppel het van de voeding voordat u toebehoren aanbreng of verwijdert, het gereedschap instelt of verandert, of reparationsuitvoert. Wees ervan verzekerd dat demachine is uitgeschakeld. Het per ongeluk opstarten kan leiden tot lichamelijk letsel.

Smering

Uw machine heeft geen extra smering nodig.

Reinigen

WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtaar opstapelt in en rond de ventilatieopeningen. Draag een goedgekeurde oogbescherming en goedgekeurd stofmasker bij hetuitvoeren van deze procedure.

WAARSCHUWING: Nooit

oplosmiddelen of andere scherpe chemicalien gebruiken om nicht-metalen onderdelen van het werktuig te reinigen.

Deze chemische stoffen können het materiaal gebruikt in deze onderden verzwakken. Gebruik een doek die

alleen met water en een milde zeep is bevochtigd. Laat nooit een vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof.

Opties

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

WAARSCHUWING: Omdat hulpstukken, behave die aangeboden door DEWALT, nied着眼 getest met dit product, kan het gebruik ervan met dit werktuig gevaarlijk zijn. Om het risico van letsel te beperken, mogen uitsluitend hulpstukken worden gebruikt die zich aanbevolen door DEWALT.

Milieu

Gescheiden inzameling. Dit product mag
niet met het gewone huishoudelijkke
afval worden weggegooid.

Wonneer uw oude DEWALT-product aan verranging toe is of het u Niet langer van Dienst kan zich,gooi het dan Niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebruiktke producten en
verpakkingen gescheden in te
zamelen, worden de materialen
gerecycled en opnieuw gebruikt.
Hergebruik van gerecyclede materialen
voorkomt milieuvervuiling en vermindert
de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijk vuilnisbergen of bij de verkoper waar u een新产品 koopt,+kennen aanplaatselijke voorschriften gebonden zijn.

DEWALT biodt de möglichkeit tot inzamelen en recyclen van afgedankte DEWALT-producten. Om gebruik te makeen van deze service, retourneert u het productaar een van de ergende servicecentra, die deze producten voor ons verzamelt.

U kurz het adres van het dichtstbijzijdene servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van onsze servicecentra eneer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

GARANTIE

30 DAGEN GEEN RISICO TEVREDENHEIDSGARANTIE

Indien uw DEWALT-machine, om welke reden dan ook, Niet geheel aan uw verwachtingen voldoet, brengt u de machine dan compleet Zoals bij de aankoop en binnen de 30 dagen terug maar het erkend DEWALT verkooppunt waar u het toestel hebigt gekocht, samen met uw aankoopbewijs. U ontvangt een nieuw toestel of het aankoopbedrag worden terugbetaaald.

- EEN JAAR Gratis SERVICECONTRACT

Als u onderhoud of service nodig hebt voor uw DEWALT werktuig binnen de 12 maanden na uw aankoop, za dit gratis worden geleverd bij een bevoegde DEWALT reparateur. U dient een aankoopbewijs voor te leggen. Dit omvat werkuren en vervangingsonderdelen voor elektrisch gereedschap. Dit omvat geen toebehoren.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT product gebreken vertoont die te wijten zijn aan slechte materialen of vakmanschap binnen 12 maanden na aankoop, garanderen wij dat we alle defectieve onderdelen gratis zullen verrangen of, maar onze keuze, de eenheid gratis zullen verrangen mits:

• Het product Niet verkeerd werk gebruikt.
• Onbevoegde personen nicht getracht haben herstellingen uit te voeren.
• Bewijs van aankoop is geleverd. Deze garantie worden aangeboden als een extra voordeel en vomt een aanvulling op de wettelijkere rechten van klanten.

Voor het adres van uw dichtstbijzijnde erkende DeWALT reparateur verwijzen weaar het telefoonnummer op dechterzijde van deze handleiding. Of u kunt een lijst met bevoegde DeWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com.

SLAGBOREMASKIN

• For att valja rotation framat aller bakat, anvand valjaren (3).

Vaxelvaljare (fig. D)

AnwOn oumuOppwons EK
