D21815KS - Darbeli matkap DEWALT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Profesyonel Darbeli Matkap
Marka	DEWALT
Model	D21815KS
Besleme Gerilimi	230 V
Güç Tüketimi	850 W
Rölanti Hızı (1. / 2. Vites)	0 - 1.100 / 0 - 2.700 dak⁻¹
Rölanti Darbesi (1. / 2. Vites)	0 - 18.700 / 0 - 45.900 dak⁻¹
Delme Kapasitesi (Çelik / Ahşap / Beton)	13 / 40 / 20 mm
Mandren Kapasitesi	13 mm (Anahtarlı Mandren)
Mandren Mili	1/2" x 20 UNF
Ağırlık	2,4 kg
Ses Basıncı Seviyesi (LpA)	95 dB(A) (K=3,1 dB)
Ses Gücü Seviyesi (LWA)	106 dB(A) (K=3,0 dB)
Titreşim (Metal Delme)	< 2,5 m/s² (K=1,5 m/s²)
Titreşim (Darbeli Delme)	14,5 m/s² (K=1,8 m/s²)
Ana Fonksiyonlar	Darbeli/darbesiz delme, vidalama, hız ayarı, sol/sağ dönüş seçici, 2 vites seçici
Bakım	Kuru hava üfleyerek temizleme; yağlama gerekmez
Elektrik Koruması	Çift Yalıtım (Sınıf II)
Paket İçeriği	Matkap, yan tutamak, derinlik durağı, mandren anahtarı, taşıma çantası, kullanım kılavuzu
Garanti	1 yıl (parça ve işçilik)

Sık sorulan sorular - D21815KS DEWALT

DEWALT D21815KS'de hız nasıl değiştirilir?

Dişli kutusu üzerinde bulunan hız seçiciyi (4) kullanın. 1. vitese (yüksek tork) geçmek için seçiciyi '1'e ayarlayın. 2. vitese (yüksek hız) geçmek için '2'ye ayarlayın. Bu ayarı alet dururken veya rölantideyken yapın.

Matkapta darbe modu nasıl etkinleştirilir?

Mod seçiciyi (5) darbe pozisyonuna (çekiç sembolü) çevirin. Darbesiz delme için matkap pozisyonuna getirin. Mod değiştirirken aletin fişinin çekili olduğundan emin olun.

Bir matkap ucu nasıl takılır veya çıkarılır?

Aletin fişini çekin. Mandreni (9) saat yönünün tersine çevirerek açın. Matkap ucunun sapını yerleştirin. Mandren anahtarı (10) ile her deliğe saat yönünde çevirerek sıkın. Çıkarmak için tersini yapın.

Delme derinliği nasıl ayarlanır?

Yan tutamağı (6) gevşetin. Derinlik durağını (7) bilezik halkasına yerleştirin. Durağı istenen derinliğe ayarlayın, ardından yan tutamağı sıkın.

Temel güvenlik önlemleri nelerdir?

Koruyucu gözlük ve kulak koruyucu takın. Verilen yan tutamağı kullanın. Elektrik kablolarının yakınında delme yaparken elektrik çarpmasını önlemek için aleti yalıtımlı yüzeylerinden tutun. Bir aksesuar değiştirmeden önce aletin fişini her zaman çekin.

DEWALT D21815KS matkap nasıl bakım yapılır?

Ana gövdeyi düzenli olarak kuru hava üfleyerek tozdan temizleyin. Çözücü kullanmayın. Ek yağlama gerekmez. Kordonun durumunu kontrol edin ve hasarlıysa yetkili bir serviste değiştirin.

Bu aletin garantisi nedir?

DEWALT, malzeme ve işçilik hatalarına karşı 1 yıl garanti sunar. Ayrıca bir yıl ücretsiz bakım (işçilik ve parçalar) dahildir. Satın alma belgenizi saklayın.

Matkapla uzatma kablosu kullanabilir miyim?

Evet, güce uygun (850 W) onaylı bir uzatma kablosu kullanın. İletken kesiti minimum 1,5 mm² olmalıdır. Makara kullanıyorsanız kabloyu tamamen açın.

Dönüş yönü nasıl tersine çevrilir?

Anahtarın üstünde bulunan sol/sağ dönüş seçiciyi (3) kullanın. Yönü değiştirmeden önce motorun tamamen durmasını bekleyin. Orta konum anahtarı kilitler.

Mandren sıkışırsa veya değiştirilmesi gerekirse ne yapmalı?

Mandreni sökmek için sonuna kadar açın. Bir tornavida sokarak tespit vidasını (11) saat yönünde gevşetin. Ardından mandrene bir alyan anahtarı yerleştirin ve gevşetmek için bir çekiç darbesi vurun. Değiştirme için bir DEWALT yetkili servisine başvurun.

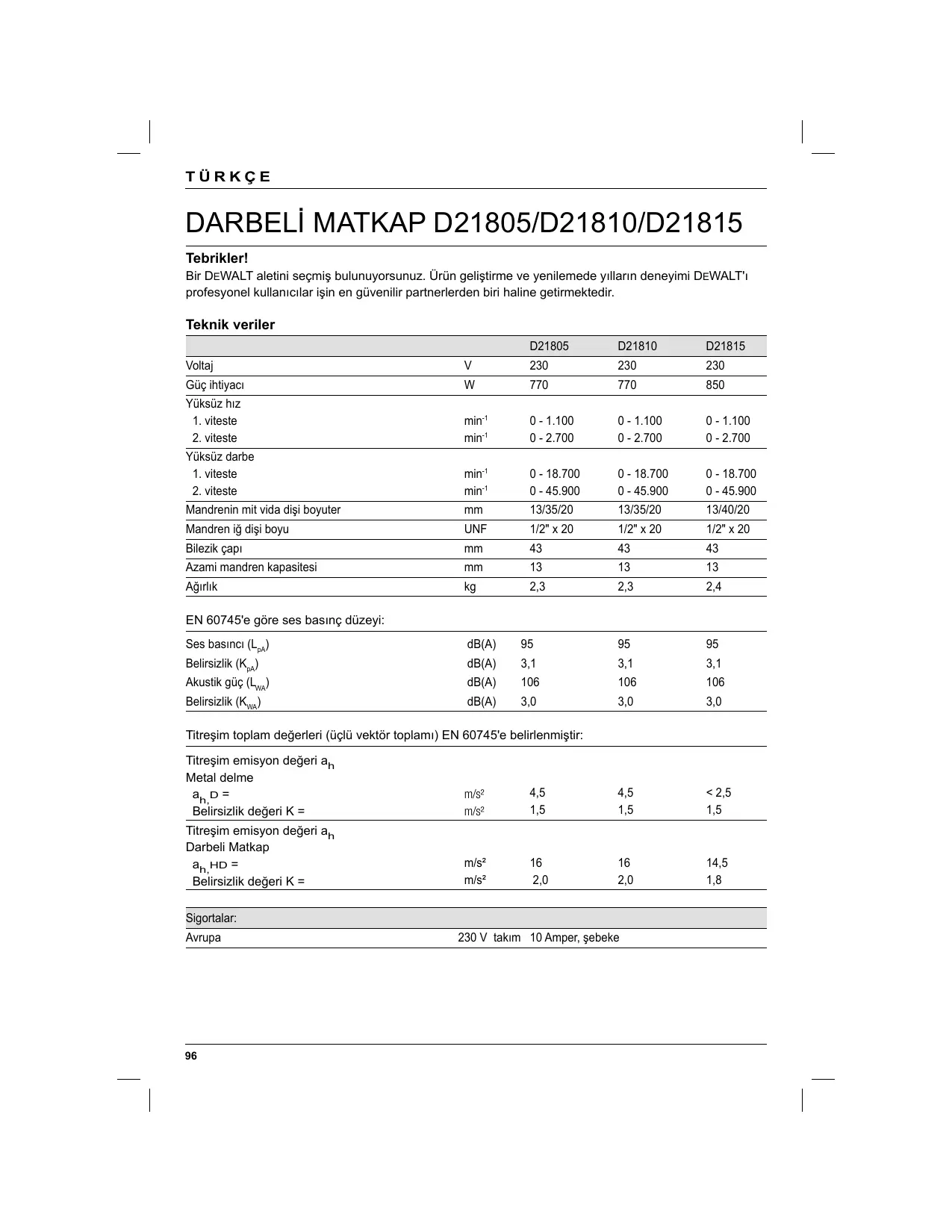

KULLANIM KILAVUZU D21815KS DEWALT

Bir DEWALT aletini seçmiß bulunuyorsunuz. Ürün gelisiirme ve yenilemede yllarin deneyimi DEWALT'profesyonel kullaniclar isin en guvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

		D21805	D21810	D21815
Voltaj	V	230	230	230
Güç intensiyacı	W	770	770	850
Yüksüzntlz
1. viste	\( min^{-1} \)	0 - 1.100	0 - 1.100	0 - 1.100
2. viste	\( min^{-1} \)	0 - 2.700	0 - 2.700	0 - 2.700
Yüksüz darbe
1. viste	\( min^{-1} \)	0 - 18.700	0 - 18.700	0 - 18.700
2. viste	\( min^{-1} \)	0 - 45.900	0 - 45.900	0 - 45.900
Mandrenin mit vidaDMI boyuter	mm	13/35/20	13/35/20	13/40/20
Mandren iğDMI boyu	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Bilezik capi	mm	43	43	43
Azami mandren kapasitesi	mm	13	13	13
Ağırkık	kg	2,3	2,3	2,4

EN 60745'e gore ses basinç duzyi:

Ses basinci (LpA)	dB(A)	95	95	95
Belirzik (KpA)	dB(A)	3,1	3,1	3,1
Akustik Güç (LwA)	dB(A)	106	106	106
Belirzik (KwA)	dB(A)	3,0	3,0	3,0

Titreşim toplam degerleri (üçlü vektör toplami) EN 60745'e belirlenmişir:

Titreşim emisyondehyeri a_h
Metal delme
a_h, D =	m/s²	4,5	4,5	<2,5
Belirzik değeri K =	m/s²	1,5	1,5	1,5
Titreşim emisyondehyeri a_h
Darbeli Matkap
a_h, HD =	m/s²	16	16	14,5
Belirzik değeri K =	m/s²	2,0	2,0	1,8

Sigortalar:

Avrupa

230 V takim

10 Amper, sebeke

Bu bilgi sayfasinda verilen titresim emisyon duzeyi, EN 60745'te saglanan standart teste uygun olarak olculmustur ve aleteri birbiriyle karilastirmak icin kullanilabilir. On maruziyet degerlendirmesi icin kullanilabilir.

olmaksizin kullanilirsa, engellenmemesi halinde mal zarari ile sonuclanabilecek potansiyel bir tehlikeli durumu gosterir.

UYARI :

• Beyer edilen titreşim emisyon扭矩i, aletin ana uygulamalarini yansitir. Ancak alet farkl aksesuarlarla farkluuygulamalar icin kullanilrsa veya bakimi kotu yapilrsa, titreşim emisyonundeşigkeit bilir. Bu, toplam calisma suresindeki maruziyet扭矩yini onemli olçüde artirabilir.
• Tahmini titresim maruziyeti, aletin kapali kaldi'i veya calismasina karsin i gormedi'i zamanlar da dikkate almalir. Bu, toplam calisma suresindeki maruziyet duzeyini onemli olcude azaltabilir.
• Operatörü titresim etkilerinden korumak,—çın)—sü turde ek)—guvenlik"—onlemleri alin: Aletin ve aksesuarlyingbakiminyapin, elleri sicut tutun,)—calisma modellerini)—duzenleyin.

Tanimlar: Güvenlik talimatlari

Aşaqidaki tanımlar her,isaret sozcuğuiffin siddet derecesini gocterir. Lüften kilavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde olum veya ciddi yaralanma ile sonuçlanabilecek;cok)yakin bir tehligi durumu gosterir.

UYARI: Engellenmemesi halinde olum veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gosterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gosterir.

DIKKAT: Güvenlik alarmi simgesi

Elektrik carpmasi riskini belirti.

Yangin riskini belirtir.

AT - Uygunluk beyani

Daha fazla bilgi ici, lütfen DEWALT'in asağidaki adresi ile temas kurun veya kullanim kilavuzunun arkasına bakın.

Bu belge alto imzasi bulunan yetkili, teknik dosyanin derlenmesinden sorumludur ve bu beyani DEWALT adina vermistir.

Horst Großmann

Baskan Yardimcisl, Muhendislik ve Ürün Gelistirme
DEWALT, Richard-Klinger-Straße 11
D-65510, Idstein, Almanya
17.12.2008

Güvenlik talimatlari

UYARI: Yaralanma riskini azaltmak icin, kullanim kilavuzunu okuyun.

Genel Elektrikl Alet Güvenlik Uyarilari

UYARI: Tüm güvenlik uyarilarin ve tüm talimatlari okuyun. Uyar ve talimatlara uyulmaması elektrik carpması, yangın ve/veya ciddi yaralanmaya yol açabilir.

BUTUN UYARI VE GÜVENLIK TALİMATLARINI ILERIDE BAKMAK ÜZERE MUHAFAZA EDİN

Aşaqida yer alan uyarilardaki "elektrikli alet" tenimi Şebeke elektrigiyle (kablolu) veya akü/pille (şarlı) calşan elektriki altinizi ifade etmektedir.

1) Calisma alaninin guvenligi

a) Calisma alanini temiz ve aydinlik tutun. Karisik ve karanlik alanlar kazaya davetiye cikartir.
b) Elektrikli alelteri, yanici sivilar, gazlar ve tozlarin bulundugu yerler gibi yanici ortamlarda calistirmayin. Elektrikli alelter, toz veya dumanlari atesleyebilecek kivilcimlar cikartir.
c) Bir elektrikli aleti calistirirken tocuklardan ve eraftaki kiselderen uzak tutun. Dikkatinizi daigi tici seyler kontrlu kaybetmenize neden olabilir.

2) Elektrik guvenligi

a) Elektrikl alelerin fisleri prizlere uygun olmaldir. Fi Üzerinde kesinlikle hcbirdehyisiklik yapmayin. Toprakl elektrikl alelerde hcbir adaptorfor fi kullanmayin. Değistirilmemi fisler ve uygun prisler elektrik carpması riskin azaltacaktir.
b) Borular, radyatörler, ocaklar ve buzdlaplari gibi topraklanmamiş yüzeylerle vucut temasindan kaçınin. Vúcudunuzun topraklanması halinde yüksek bir elektrik Çarpması risikvdır.
c) Elektrikli aleteri yağmura maruz birakmayin veya islatmayin. Elektrikli alete su girmesi elektrik carpması riskini artiracaktır.
d) Elektrik kablosunu uygun olmayan amaclarla kullanmayin. Elektrikli aleti kesinlikle kablosundan tutarak taşimayin, seksmeyin veya prizdençikartmayin. Kabloyu sicutan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kabolar elektrik carpması riskinı artirir.

e) Elektrik bir aleti açık havada calistiriyarsaniz, açık havada kullanimayuygun bir uzatma kablosu kullanin. Açık havada kullanima uygun bir kablonunkullanilmasi elektrik carpması riskini azaltir.
f) Eger bir elektrikli aletin nemli bir bölgede calistirilmasi zorunluysa, bir artik akim aygiti (RCD) korumali bir kaynak kullanin. Bir RCD kullanilmasi elektrik seksu riskini azaltir.

3) Kisisel guvenlik

a) Elektrikli bir aleti kullanirken her zaman dikkatli olun, yaptiginiz ise yogunlasin ve saqduyulu davranin. Elektrikli bir aleti yorganken veya ilac ya da alkolun etkisi altindayken kullanmayin. Elektrikli alelteri kullanirken bir anlik dikkatsizlik ciddi kisisel yaralanmayla sonuçlanabilir.
b) KişiL koruyucu ekipmanlari mutlaka kullanin. Daima koruyucu gozluk takin. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabilar, baret veya kulaklik gibi koruyucu donanımları kullanıması kişi yaralanmaları azaltacaktır.
c) Istem disi calistirilmasini onleyin. Cihazi guc kaynagina ve/veya aküye baglamadan, yerden kalirmadan veya tasimadan once dugmenin kapali konumda oldugundan emin olun. Aleti, parmaginiz dugme uzerinde bulunacak sekilde tasimak veya açik konumdaki elektrkli alelneri elektrik sebekesine baglamak kazaya davetiye cikartir.
d) Elektrikli aleti acmadan once tum ayarlama anahtarlarini cikartin. Elektrikli aletin hareketli bir parcasina takil kalmis bir anahtar kisesel yaralanmaya neden olabilir.
e) Ulasmakta zorlandiginiz yerlerde kullanmayin. Daima saglam ve dengeli basin. Bu, beklenmedik durumlarda elektrkli aletin daha iyi kontrl edilmesine olanak tanir.
f) Uygun sekilde giyinyin. Bol elbiseler giymeyin ve takı takmayın. Saçınizl, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takilar veya uzun-SA hareketli parçalara takilabilir.
g) Eger kullandiginiz urunde toz emme ve toplama ozellikleri alan atasmanlar varsa bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun. Bu

ataşmanlarin kullanıması tozla ilgili tehlükerleri azaltabilir.

4) Elektrikli alelerin kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrdu elektrikli aleti kullanin.ogrdu elektrikli alet, belirendiigi kapasite ayarinda kullanildiginda daha iyi ve guvenli calisacaktir.
b) Düğme acmiyor ve kapatmyorsa elektrikli aleti kullanmayin. Düğmeyle kontrl edilemeyen:tum elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar degisimi veya elektrikli aletlerin saklanmasi öncesinde fisi güç kaynagindan cekin ve/ veya aküyü aletten ayirin. Bu Tür onleyici Güvenlik tedbirleri elektrikli aletin istemDMI olarak calistirilmasi riskini azaltacaktir.
d) Elektrikli aleti,oczuklarin ulasamayacagi yerlerde saklayin ve elektrikli aleti tanimayan veya bu talimatlari bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli aletler, egitimsz kullaniciclarin elinde tehlikidir.
e) Elektrikli aleleri iyi durumda muhafaza edin. Hareketli parcalardaki hizalama hatalarini ve tutuklukları, parcalardaki kırilmalar ve elektrikli aletin calismasini etkileyebilecek:tüm diger kosullari kontrol edin. Hasarli ise, elektrikli aleti kullanmadan.Once tamir ettirin. Kazalarinçoğu, elektrikli alelerin bakimın yeterli seksilde yapilmamasindan kaynaklanir.
f) Kesim alelterini keskin ve temiz tutun. Bakimi uygun sekilde yapilmigi keskin kesim ugli kesim alelterinin siksgma ihimali daha duusuktur ve kontrl edilmesi daha kolaydir.
g) Elektriki aleti, aksesuarlini ve aletin diiger parcalarini kullanirken bu talimatlara mutlaka uyun ve calisma ortaminin kosullarini ve yapilacak isin ne oldugunu goz onunde bulundurun. Elektriki aletin ongorulen islemler disindaki islemler icin kullanilmasi tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli aletinizi, sadece original yedek parçalarin kullanıdligi yetkili DEWALT servisine tamir ettinir. Bu, elektrikl aletin Güvenliginin muhafaza edilmesini,...

Darbeli deliciler icin ek guvenlik talimatlari

Darbeli deliciler ile kulakkoruyuculari kullanin.Gurultuye karst Koruyucusuz kalma isitme kaybina yol açabilir.
Alette birlikte saglanan yedek tutuculari kullanin. Kontrolun kaybedilmesi kisilerin yaralanmasina yol acabilir.
Görunmeyen elektrik kabolarigün geleme olasiliği olan yerderde calisirken vya testere bicağı aletin sebeke baglantisin termas olasiligün bulundugu durumlarda aleti sadece izolasyonlu tutamaklarindan tutun.

Elektrik akimi ileten kablolarla temas edilecek olursa metal alet elemanlarina da gerilim gelecer ve bu da elektrik carpmalarina neden olabilir.

Diger tehlikeler

Emniyet tedbirlerini duzenleyen yönemeliğe uygulanmasina ve emniyet saglayıci aygünlarin takilmasina ragmen,bara belirli risklerden kaçınilamaz.

Bunlar:

• Duyma bozukluğ.
• Uçan parçaciklardan dolayi kisesel yaralanma riski.
• Calisma sirasinda aksesuararin isinmasindan dolayi yanma riski.
• Uzun sureli kullanmama nedeni ile kisesel yaralanma riski.
• Aksesuani degistirken parmaklari sikistirma risik.
• Özellikle beton ve/veya duvarcikla calisirken meydana gelen tozun teneffus edilmesi sonucu olusan saglik sorumlari bulunmaktadir.

Alet Üzerindeki Etiketler

Alet uzerinde asaigidaki resimler gosterilir:

Kullanmadan once kullanim kilavuzunu okuyun.

Ambalajin icindekiler

Ambalajin incinde asagidakiler vardir:

1 Darbeli matkap
1 Yan tutamak
1 Derinlik ayar cubugu
1 Mandren anahtari
1 Kutu (sadece K modelleri)

TÜRKÇE

1 Kullanim kilavuzu
1 Aciiml cizim
- Nakliye sirasinda alette, parçalarinda veya aksesuarlarinda hasar olusup olusmadigi nktrol edin.
- Aleti kullanmadan önce, bu kilavuzu iyice okuyup anlamaya zaman ayirin.

Tanim (sekil A)

UYARI: Elektrikli aleti veya herhangi bir parcasini hiçbir zamandehyistirmeyin. Hasar veya kisesel yaralanmaya sebep olabilir.

Ongörülen kullanimi

Darbeli matkap D21805/D21810/D21815
profesyonel delme, darbeli delme ve vidalama isleri
iocin gelistirilmistir.

NEMLI KOSULLARDA veya yanici sivilar veya gazlarin bulundugu ortamlarda kullanmayin.

Bu darbeli matkap profesyone bil alettir.
ÇOCUKLARIN alette temas etmesine izin vermeyin. Bu aletin deneyimsiz kullanıclar tarafindan kullanıdlı durumlarda gozetim gereklidir.

1 Degisken hiz anahtari
2 Kilitleme tuşu
3 Saq/sol donus kontrl dugmesi
4 iki vitesli disli
5 Konum seçici
6 Yan tutamak
7 Derinlik ayar cubugu
8 Anahtarli mandren
9 Manson
10 Mandren anahtari

Elektrik güvenligi

Elektrik motoru, sadece tek voltaja uygun imal edilmistir. Daima, sebeke voltajin, aletinizin ustunde yazili olan voltajla ayni olmasina dikkat edin.

DEWALT aletiniz, EN 60745 uyarinca
cift yaltimdir, bu nedele topraklanmasi
gerektirmez.

Güç kablosu zarar görtmög isé, bu, DEWALT servis organizasyonundan temin edilebilen özel olarak hazirlanmş bir kablo ile degistirilmelidir.

Uzatma kablosu

Uzatma kablosu kullanmadan.Once, gevsek ve ciplak iletken, kotu baglanti, hasarli yalirim kontrolu yapin. Minimum iletken boyutu 1,5 mm² dir. Gerekli onarilmari yapin veya gerekiyorsa, kabloyu yenileyin.

Montaj ve ayarlar

UYARI: Montaj ve ayarlardan.Once mutlaka aletin fisini seksin.

Operasyon modunu seçme (sekol B)

Aletiniz iki ayr kipte kullanilabilmektedir:

Darbesiz delme: Çelik, ahşap ve plastik icin.

Darbeli delme: beton ve duvar delme islemleri icin eszamanl dondurme ve vurma.

• Calisma kipi, kip seçicisi (5) uzerindeki sembolü istenilen konuma cevirerek/seçilebilmektedir.

Matkap uyun takilmasi ve cikarilmasi (sekil A)

• Kovani (9) staat yönünun aktine cevirerek mandreli acin ve matkap ucu nucine yerleşirin.
• Mandren anahtarini (10), mandrenin yan taraflarindaki her delige takip saat yönunde cevirerek sikin.
• Matkap ucunu Çi Kartmak icin, ters islemi uygulayin.

Yan tutamak (6), RH (sag el) ve LH (sol el) kullanicilara uymak uzere takilabilir.

UYARI: Matkabinizi daima, yan tutamak uygun bicimde takili durumda kullanin.

• Yan tutamagi gevsetin.

• Sağ elini kullanan kullanıçlar icin, yan tutamak kelepçesini, mandrenin arkasındaki 43 mm BOğaza, tutamak solda kalacak seksildeGPCirin.

• Sol elini kullanan kullanicilar icin, yan tutamak kelepcesini, mandrenin arkasindaki 43 mm boğaza, tutamak sàgda kalacak seksildeGPCirin.
• Yan tutamağı istenen konuma dondürün ve tutamağı sikan.

Delme derinliginin ayarlanmasi (sekil C)

• Gerekli matkap uunu mandrene yerleşirin.
• Yan tutamağı (6) gezşetiniz.
  Derinlik ayar milini (7), yan tutamak kelepçesindeki deliktenGPCiriz.
• Delme derinligini sekilde gosterildigi gibi ayarlayin.
• Yan tutamağı sikın.

Sag/sol donus kontrol duğmesi (sekol A)

• ileri-geri hareketi, ileri/geri salteriyle (3) ayarlayabilirsiniz.

UYARI: Donus yonunu degistirmeden once daima motorun tamamen durmasini bekleyin.

iki vitesli disli (sekil D)

Hiz/tork oranini degiistirmek icin aletiniz iki disli bir seci ci (4) ile sabitlenmistir.

• Düğmeyi serbest birakin ve istenilen konumu seçın. Bu ilemi, alet kapalıken ya da yüksüz çalıırken yapabilirsiniz. Şeçiciyi daima vites kutusundaki ok ile birleşirin:

1 dusuk hiz/yuksek tork (buyuk delikler delme, buyuk vidalar itme)
2 yüksek hiz/dusuk tork (daha kucuk delikler delme, ahsap delme)

Hiz oranlarina iliskin bilgi icin teknik verilere bakin.

Tam hizda veya delme islemi sirasinda vites degistirmeyin.

Mandren Sökme (sekil E & F)

• Mandren Çenelerini mumkūn Oldugu kadar Çok acınüz.

• Mandrenin icine bir tornavida dokun ve staat yönunde cevirerek, mandren tespit vidasini (11) dokun.

• Mandrene bir Allen anahtari takin ve sekilde gosterildigi gibi anahtara bir ceklique vurun.

Kullanim talimatlari

UYARI:

Daima guvenlik talimatlarina ve uygulanan kurallara uyun.
- Boru ve kablolarin nerede oldugunu tespit edip dikkat ediniz.
- Cihaza hafif bir basinç uygulayıniz. Fazla bastirmak, delme hizinı artirmaz, ancak cihazın performansini ve önümü azaltır.

Kullanmadan once:

• Uygun matkap ucu n tu takiniz.
  Deligi naciacaig noktayi isaretleyiniz.

Çalıstirma ve kapatma (şekil A)

• Aleti calistirmak icin degisken hiz anahtarini (1) basin. Degisken hiz anahtarini uygulanan basinç, aletin hizini belirlemektedir.
• Gerekiyorsa, surekli calisma icin, kilitlemtuşuna (2) basin ve tetigi birakin. Kilitlemtuşusadece tam hizda ve ileri donuste calisir.
  Cihazi durdurmak icin duğmeyi birakınüz.
  Cihazi surekli calismadan cikartmak icin duğmeye kisaç basip birakiniz. Calisma tamamlandıktan sonra, elektrik fisini cekmeden cihazi kapatiniz.

Darbelidelme(sekilA)

• Darbeli delmekipini secin.
• Dügmeye (1) basin.

Dairesel delme (sekil A)

• Darbesiz delmekipini seciniz.
• Dügmeye (1) basin.

Tornavida olarak kullanim

• Sağ veya sol donüş secimi yapin.
• Darbesiz delmekipini seciniz.
• Dügmeye (1) basin.

Bakim

DEWALT aletiniz minimum bakim ile uzun bir calisacak sekilde tasarlanmistir. Her zaman sorunsuz calismasi, alete gerekli bakimin yapilmasona ve duzenli temizlige baglidor.

aksesuvarlarin bu alette birlikte kullanilmasi tehlikeli olabilir. Yaralanma riskini azaltmak icin, bu alette birlikte sadece DEWALT tarafindan tavsiye edilen aksesuvarlar kullanilmalidir.

UYARI: Yaralanma riskini azaltmak icin, aksesuarlari takmadan ve cikartmadan, ayarlari yapmadan vaya degişirmeden once veya tamir yaparken makineyi kapatin ve elektrik fişi prizden Çekin. Aletin kapal olduğuna emin olun. Kazara olabilecek bir calıstirma yaralanmaya sebep olabilir.

Yaglama

Elektrikl aletiniz, ek yağlama gerektirmez.

Temizleme

UYARI: Havalandirma deliklerinde ve etrafinda toz toplanmasi halinde bu tozu ve kiri kuru hava kullanarak ana govdeden uzaklastrupin. Bu prosedur uygularken onaylanmis koruyucu gozluk ve onaylanmis toz maskesi takin.

UYARI: Aletin metal olmayan parçalarini temizlemek,— in asla,—madde ya da diger sert kimyasal maddeleri kullanmayin. Bu,—tur kimyasal maddeler metal olmayan parçalarda kullanilan malzemeleri zayiflatabilir. Sadece su ve az sabun ile nemlendirilmis bez kullanin. Aletin)—ine herhangi bir—isinin girmesine izin vermeyin; aletin herhangi bir parcasini bir—isinin daldirmayin.

Qevrenin korunmasi

Ayri toplama. Bu urun normal evsel atiklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT urununuzdeğistirmek isterseniz ya da artik kullanilamazdurumdaysa, normal evsel atiklarla birlikteatmayin. Bu urun ayri toplama icin ayirin.

Kullanilmis urunlerin ve ambalajlarin ayir olarak toplanmasi bu maddelerin geridonusume sukularak yeniden kullanimasa olanak tanir. Geridonusumlud Maddelerin tekrar kullanimasi cevre kiriliigin onlenmesine yardimci olur ve ham madde ihtiyaciniz altir.

Yerel yönetmelikler, elektrikli urünlerin evlderden toplanip belediye atik tesislerine aktarilmasi veya yeti bir urün satin alirken perakende satici tarafindan toplanmasi yönunde hukuml erçerebilir.

DEWALT, hizmet ömrúnun sonuna ullan
DEWALT ürünlerinin toplanması ve geridönüşme dokulması icin bir imkan sunmaktadir. Bu hizmetin avantajlarindan faydalanmak icin, lüften, ürününüz bilim adımiza teslim alacak herhangi bir yetkili servisi iade edin.

Bu kilavuzda belirtilen listeden size en yakin yetkili servisin yerini ögrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listedesi ve sati sonrası hizmetlerimize ilgili:tüm bilgilere ve tam ayrintilari Internet www.2helpU.com adresinde mevcuttur.

Opsyonelaksesuarlar

Uygun aksesuarlar konusunda daha fazla bilgi icin bayinize basvurun.

UYARI: DEWALT tarafindan verilenlerin disindiaki aksesuvarlar bu urun uzerinde test edilmediiginden, sz konusu

GARANTI

30 GUNLUK RISKSIZ MÜSTERI MEMNUNIYETI GARANTIŞİ

Satin almiş olduğunuz DEWALT ürünü, satin alma tarihinden itibaren 30 gün icerisinde, ilk denemenizde, performansi sizi tam olarak tatmin etmediyse, yetkili servisegotürülup; DEWALT Merkez Servis onayi iledehyistirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmakccount:

• Ürünün satin alindigi sekliye teslimi;
• Fatura ve garantı kartınin ibraşi;
  -Uygulamanin satin alim tarihi itibariyle ilk 30 gun icerisindeGPCeklesmesi;
• Ürún performansinin ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti kosullari haricinde yedek parçalar dahil degildir.

- UCRETSIZ BIR YILLIK SERVIS KONTRATI

Yasal garanti suresi dahilinde tum DEWALT urunleri satin alma tarihinden itibaren bir yil sureyle ucretsis servis destegine sahiptir. Sadece bir defaya mahsus olmak uzere urununuz DEWALT Yetkili Servisinde iscilik bedeli alinmadan tamir edilir veya bakimi yapilr. Fatura ve garanti kartı ibrazi gerekmektedir. Aksesuarlar ve garanti kosullari haricinde yedek parçalar dahildehyildir. Satin alma tarihin belgelenmesi sekshir.

BIR YIL GARANTI

Sahip oldugunuz DEWALT urunu satin alma tarihinden itibaren 12 ay icinde hatali malzeme veya isclik nedeniyle bozulursa, DEWALT asagidaki sartlara da uyulmasi kosuluna bagl olarak, tum kusurlu parcalarin yenilenmesini veya -kendi inisiyatine bagl olarak- satin alinan urunun degistirilmesisi garantı eder:

• Ürün hatali kullanilmamissa;
• Ürün yipranmamıs, hirpalanmamıs ve asınmamıssa;

• Yetkili olmayan kisilerce tamire calisilmamisa;

• Satin alma belgesi (fatura) ve garanti karti ibraz edilmisse. Bu garanti fazladan bir avantaj olarak sunulmaktadir ve tuketicilerin yasal haklarina ilavedir.

Size en yakin DEWALT yetkili tamir servisi
ecn luften bu kulavuzun arkasinda listeyi
kullanin. Buna ek olarak, DEWALT yetkili
tamir servislerinin bir listedini ve satis
sonrasi servisimiz ile ilgili tum detayl bilgileri
Internet'te www.2helpU.com adresinden temin
edebilirsiniz.

Sanayi ve Ticaret Bakanligi tebligince kullanim omru 10 yldir.

Türkiye Distributörü

KALE HIRDAVAT VE MAKINAA.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnepaki Eyup Istanbul

KPOYΣTIKO ΔPAPANO D21805/D21810/D21815

Oερμα συχαρητήρια!

AiaIeate eva ato ta mnxavnmuata tnc DEWALT. H troluxpvov eptieia tnc DEWALT, n ouvexns eEeIgTow Tpoiovtw vts kai n epapoyn kaivotouw tvkaiotouv evav ato touc tiO aGiotouc ouvepyatecs Tuv etayyelauviw.

Texivka xapaktnpiotiká
