D21815KS - Schlagbohrmaschine DEWALT - Kostenlose Bedienungsanleitung

Produkttyp	Professionelle Schlagbohrmaschine
Marke	DEWALT
Modell	D21815KS
Netzspannung	230 V
Aufgenommene Leistung	850 W
Leerlaufdrehzahl (1. / 2. Gang)	0 - 1 100 / 0 - 2 700 min⁻¹
Schlagzahl im Leerlauf (1. / 2. Gang)	0 - 18 700 / 0 - 45 900 min⁻¹
Bohrfähigkeit (Stahl / Holz / Beton)	13 / 40 / 20 mm
Spannfutterkapazität	13 mm (Bohrfutterschlüssel)
Spannfutteraufnahme	1/2" x 20 UNF
Gewicht	2,4 kg
Schalldruckpegel (LpA)	95 dB(A) (K=3,1 dB)
Schallleistungspegel (LWA)	106 dB(A) (K=3,0 dB)
Vibrationen (Metallbohren)	< 2,5 m/s² (K=1,5 m/s²)
Vibrationen (Schlagbohren)	14,5 m/s² (K=1,8 m/s²)
Hauptfunktionen	Bohren mit/ohne Schlag, Schrauben, Drehzahlregulierung, Links-/Rechtslauf, 2-Gang-Getriebe
Wartung	Reinigung durch Ausblasen mit trockener Luft; keine Schmierung erforderlich
Elektrischer Schutz	Doppelte Isolierung (Klasse II)
Lieferumfang	Bohrmaschine, Zusatzhandgriff, Tiefenanschlag, Bohrfutterschlüssel, Transportkoffer, Bedienungsanleitung
Garantie	1 Jahr (Teile und Arbeit)

Häufig gestellte Fragen - D21815KS DEWALT

Wie ändere ich die Drehzahl an der DEWALT D21815KS?

Verwenden Sie den Geschwindigkeitswähler (4) am Getriebegehäuse. Für den 1. Gang (hohes Drehmoment) stellen Sie den Wähler auf '1'. Für den 2. Gang (hohe Drehzahl) stellen Sie auf '2'. Führen Sie diese Einstellung durch, wenn das Werkzeug stillsteht oder im Leerlauf läuft.

Wie aktiviere ich den Schlagbohrmodus an der Bohrmaschine?

Drehen Sie den Moduswähler (5) auf die Schlagposition (Hammersymbol). Zum Bohren ohne Schlag stellen Sie ihn auf die Bohrerposition. Stellen Sie sicher, dass das Werkzeug ausgesteckt ist, bevor Sie den Modus wechseln.

Wie setze ich einen Bohrer ein oder entferne ihn?

Stecken Sie das Werkzeug aus. Öffnen Sie das Bohrfutter, indem Sie den Ring (9) gegen den Uhrzeigersinn drehen. Setzen Sie den Schaft des Bohrers ein. Ziehen Sie das Bohrfutter mit dem Bohrfutterschlüssel (10) in jeder Bohrung im Uhrzeigersinn fest. Zum Entfernen drehen Sie gegen den Uhrzeigersinn.

Wie stelle ich die Bohrtiefe ein?

Lockern Sie den Zusatzhandgriff (6). Setzen Sie den Tiefenanschlag (7) in die Öse des Kragens ein. Stellen Sie den Anschlag auf die gewünschte Tiefe ein und ziehen Sie den Zusatzhandgriff wieder fest.

Welche Sicherheitsvorkehrungen sind wichtig?

Tragen Sie eine Schutzbrille und einen Gehörschutz. Verwenden Sie den mitgelieferten Zusatzhandgriff. Halten Sie das Werkzeug an den isolierten Griffflächen, um einen Stromschlag zu vermeiden, wenn Sie in die Nähe von Stromkabeln bohren. Ziehen Sie vor dem Wechseln von Zubehör immer den Netzstecker.

Wie pflege ich die DEWALT D21815KS Bohrmaschine?

Reinigen Sie das Hauptgehäuse regelmäßig durch Ausblasen mit trockener Luft, um Staub zu entfernen. Verwenden Sie keine Lösungsmittel. Eine zusätzliche Schmierung ist nicht erforderlich. Überprüfen Sie den Zustand des Kabels und lassen Sie es bei Beschädigung von einer autorisierten Werkstatt austauschen.

Welche Garantie gilt für dieses Werkzeug?

DEWALT bietet 1 Jahr Garantie auf Material- und Fabrikationsfehler. Zusätzlich ist ein Jahr kostenlose Wartung (Arbeits- und Ersatzteile) inbegriffen. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich ein Verlängerungskabel mit der Bohrmaschine verwenden?

Ja, verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistung (850 W) geeignet ist. Der Mindestquerschnitt der Leitung beträgt 1,5 mm². Bei Verwendung einer Kabeltrommel rollen Sie das Kabel vollständig ab.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Links-/Rechtslaufschalter (3) oberhalb des Schalters. Warten Sie, bis der Motor vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtung ändern. Die Mittelstellung verriegelt den Schalter.

Was tun, wenn das Bohrfutter klemmt oder ausgetauscht werden muss?

Zum Entfernen des Bohrfutters öffnen Sie es maximal. Führen Sie einen Schraubendreher ein, um die Halteschraube (11) im Uhrzeigersinn zu lösen. Blockieren Sie dann einen Inbusschlüssel im Bohrfutter und klopfen Sie mit einem Hammer darauf, um es zu lösen. Für den Austausch wenden Sie sich an eine autorisiertes DEWALT-Servicecenter.

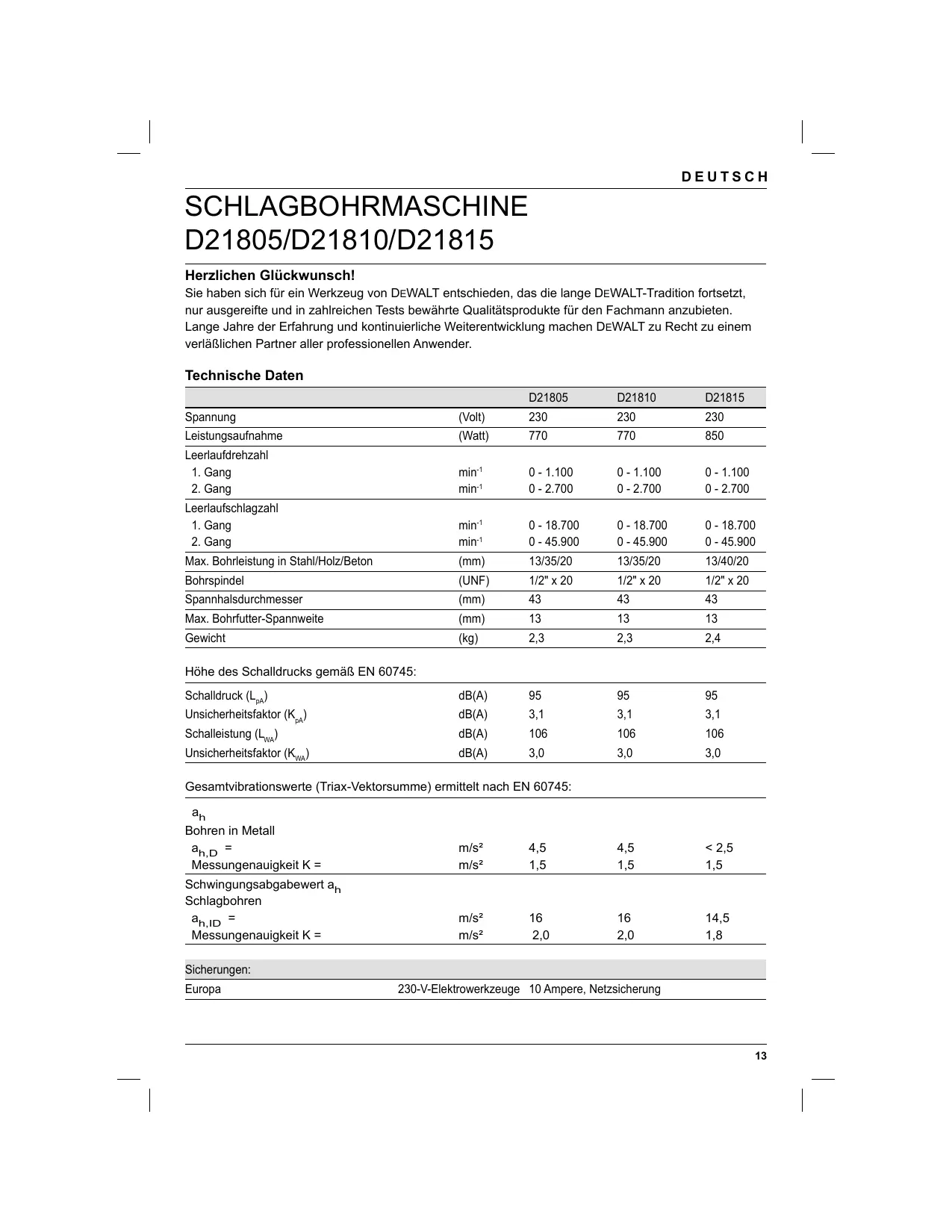

BEDIENUNGSANLEITUNG D21815KS DEWALT

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Tyskland 17.12.2008

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

		D21805	D21810	D21815
Spannung	(Volt)	230	230	230
Leistungsaufnahme	(Watt)	770	770	850
Leerlaufdrehzahl
1. Gang	min-1	0 - 1.100	0 - 1.100	0 - 1.100
2. Gang	min-1	0 - 2.700	0 - 2.700	0 - 2.700
Leerlaufschlagzahl
1. Gang	min-1	0 - 18.700	0 - 18.700	0 - 18.700
2. Gang	min-1	0 - 45.900	0 - 45.900	0 - 45.900
Max. Bohrleitung in Stahl/Holz/Beton	(mm)	13/35/20	13/35/20	13/40/20
Bohrspindel	(UNF)	1/2" x 20	1/2" x 20	1/2" x 20
Spannhalsdurchmesser	(mm)	43	43	43
Max. Bohrfutter-Spannweite	(mm)	13	13	13
Gewicht	(kg)	2,3	2,3	2,4
Höhe des Schalldrucks gemäß EN 60745:
Schaldruck (LpA)	dB(A)	95	95	95
Unsicherheitsfaktor (KpA)	dB(A)	3,1	3,1	3,1
Schalleistung (LwA)	dB(A)	106	106	106
Unsicherheitsfaktor (KwA)	dB(A)	3,0	3,0	3,0
Gesamtvibrationswerte (Triax-Vektorsumme) ermittelt nach EN 60745:
ah
Bohren in Metall
ah,D=	m/s2	4,5	4,5	< 2,5
Messungenauigkeit K =	m/s2	1,5	1,5	1,5
Schwingungsabgabewert ah
Schlagbohren
ah,ID=	m/s2	16	16	14,5
Messungenauigkeit K =	m/s2	2,0	2,0	1,8
Sicherungen:
Europa	230-V-Elektrowerkzeuge	10 Ampere, Netzsicherung

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

WARNING:

• Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
• Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen Gerat abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich reduzieren.
• Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärrt.itte lessen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNING: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. u. zu leichten oder mittelschweren Verletzungen führen kann.

VORSICHT: Weist, wenn ohne Sicherheitssymbol aufgeführct, auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärag

DeWALT erklart hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß den Richtlinien und Normen: 98/37/EG (bis 28. Dez. 2009), 2006/42/EG (ab 29. Dez. 2009), 2004/108/EG, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-1.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oder an eine der auf der Rückseite dieser Anleitung genommen Niederlassungen.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

X. fipmmn

Horst Großmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Deutschland

17.12.2008

Sicherheitshinweise

WARNING: Zur Reduzierung der

Verletzungsgefahritte die

Bedienungsanleitung lesen.

Allgemeine Warnhinweise fur Elektrowerkzeuge

WARNING: Alle Sicherheits-/-

Warnhinweise und alle Anweisungen lesen. Die Nichtbeachtung der

Warnhinweise und Anweisungen kann zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen.

Alle Warnhinweise und Anweisungen zum späteren Nachschlagen aufbewahren.

Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1 Sicherheit im Arbeitsbereich

a Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unordentliche oder dunkle Arbeitsbereiche konnen zu Unfallen führen.
b Arbeitsen Sie mit Elektrowerkzeugen nicht in explosionsgeführdaten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2 Elektrische Sicherheit
a Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.
b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
c Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko.
d Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.
e Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringgert das Stromschlagrisiko.
f Beim Betrieb eines Elektrowerkzeugs an einem feuchten Ort muss eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung verwendet werden. Die Verwendung einer Fehlerstrom-Schutzeinrichtung verringert das Stromschlagrisiko.

3 Persönliche Sicherheit
a Bleiben Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und{lassen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie mude

sind oder unter dem Einfluss von Drogen,

Alcohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen.

b Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz.
Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko.
c Verhindern Sie unbeabsichtigtes Starten. Stellen Sie safer, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku
anschreiben, es hochheiten oder tragen. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führenunnotigUnfalleherbei.
d Nehmen Sie vor dem Einsatzen des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein
Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen.
e Nicht zu welt vorlehen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Werkzeug in unerwarteten Situationen better unter Kontrolle halten.
f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.
g Falls Vorrichtungen zur Staubabsaugung bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch die Verwendung eines Staubfangs konnen die mit Staub verbundenen Gefahren reduziert werden.
4 Gebrauch und Wartung von Elektrowerkzeugen
a Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie das für ihren

Anwendungsbereich geeignete

Elektrowerkzeug. Mit dem richtigen zweckbestimmten Elektrowerkzeug kann die Arbeit better und sicherer ausgeführter werden.

b Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lassst. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden.
c Ziehen Sie den Stecker der Stromquelle und/oder dem Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs.
d Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich.
e Halten Sie Elektrowerkzeuge stets in einem einwandfrei den Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen.
f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu kontrollieren.
g Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschreibenben Art und Weise. Der

Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitsanweisungen für Schlagbohrer

• Tragen Sie bei Schlagbohrmaschinen einen Gehorschutz. Larm kann Gehorschaden verursachen.
• Verwenden Sie die im Lieferumfang des Werkzeugs enthaltenen Zusammenhanggriffe. Ein Kontrollverlust kann Personenverletzungen verursachen.
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlußleitung berühren können. Ein Kontakt mit einer spannungsführenden Leitung setzt auch die freiliegenden Metallteile des Elektrowerkzeugs unter Spannung und der Benutzer erleidet einen Stromschlag.

Restrisiken

Beim Betrieb der Maschineleen sich bestimmte Restrisiken trotz der Einhaltung der relevanten Sicherheitsvorschriften und der Verwendung von Schutzvorrichtungen nicht vermeiden.

Dabei handelt es sich um:

Gehorschaden.
- Verletzungsgefahr durch herumfliegende Teilichen.
- Verbrennungsgefahr durch Zubehör das beim Betrieb besteht wird.
- Verletzungsgefahr durch längeren Betrieb.
- Quetschen der Finger beim Zubehörwechsel.
- Gesundheitsrisiken, die durch das Einatmen von Staub verursacht werden, wenn in Beton und/oder Mauerwerk garbeitet wird.

Bezeichnungen am Werkzeug

Am Werkzeug sind folgende Piktogramme angebracht:

Vor der Verwendung die Bedienungsanleitung lesen.

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Schlagbohrmaschine
1 Zusatzhandgriff
1 Bohrtiefenanschlag
1 Bohrfutterschluss
1 Transportkoffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung
- Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
- Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Gerätebeschreibung (Abb. A)

WARNING: Nehmen Sie niemals Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies konnte zu Sach- und Personenschäden führen.

Bestimmungsgemäß Verwendung

Ohne Schlagbohrmaschine D21805/D21810/D21815
wurde fur professionelle Bohr-, Schlagbohr- und Schraubarheiten entwickelt.

Verwenden Sie das Werkzeug NICHT in einer feuchten Umgebung oder in der Höhe von brennbaren Flüssigkeiten oder Gasen.

Bei diesen Gerät handelt es sich um ein Elektrowerkzeug für den gewerblichen Einsatz. Lassen Sie Kinder NICHT in Kontakt mit dem Werkzeugkommen.Uerfahrene Personen dürfen das Werkzeug nur unter Beaufsichtigung benutzen.

1 Drehzahl-Regelschalter
2 Verriegelungsknopf fur Dauerbetrieb
3 Rechts-/Linkslauf-Umschalter
4 Getriebeumschalter 1./2. Gang
5 Getriebeumschalter Bohren/Schlagbohren
6 Zusatzhandgriff
7 Bohrtiefenanschlag
8 Zahnkranzbohrfutter
9 Spannring
10 Bohrfutterschlüssel

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DEWALT-Elektrowerkzeug ist gemäß EN 60745 zweifach isoliert; ein Erdleiter ist aus thisem Grunde überflüssig.

Ein beschädigtes Netzkabel muss durch ein speziell hergestelltes Kabel ersetzt werden, das über DEWALT-Vertriebsstellen erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Wenn das Netzkabel beschädigt ist, muss es durch ein spezialgefertiges Kabel ersetzt werden, das über unsere DEWALT-Kundendienstorganisation erhältlich ist.

Verlängerungskabel

Verwenden Sie ein zugelassenes

Veränderungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5mm^2 . Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollig aus.

Zusammenbauen und Einstellen

WARNING: Ziehen Sie vor dem Zusammenbauen und Einstellen immeden Netzstecker.

Wahlen der Betriebsart (Abb. B)

Dieses Werkzeug lätt sich in zwei Betriebsarten benutzen:

Rotationsbohren: Bohren in Stahl, Holz und Kunststoffen

Schlagbohren: gleichzeitiger Bohr- und Schlagbetrieb zum Bohren in Beton und Stein

• Wahlen Sie die erforderliche Betriebsart, indem Sie den Schalter (5) in die richtige Position drehen.

Einsetzen und Entfernen eines Bohrs oder Einsatzwerkzeuges (Abb. A)

• Öffnen Sie das Bohrfutter, indem Sie den Spannring (9) gegen den Uhrzeigersinn drehen, und setzen Sie den Bit-Schaft ein.
• Stecken Sie den Bohrfutterschlüssel (10) nacheinander in alle drei seitlichen LÖcher des Bohrfutters und drehen Sie im Uhrzeigersinn, bis das Werkzeug einwandfrei gespannt ist.
• Gehen Sie zum Entfernen des Bits in umgekehrter Reihenfolge vor.

Montage des Zusatzhandgriffes (Abb. A)

Der Seitenhandgriff (6) kann für Rechts- und Linkshänder montiert werden.

WARNING: Vergewissern Sie sich vor Arbeitsbeginn immer davon, daß der Zusatzhandgriff einwandfrei montiert ist.

• Losen Sie den Zusammenhanggriff.
• Rechtshänder: Schieben Sie die Klemme des Zusatzhandgriffes über den Spannhals hinter dem Bohrfutter; hierbei sollte der Griff sich an der linken Seite befinden.
• Linkshänder: Schieben Sie die Klemme des Zusatzhandgriffes über den Spannhals hinter dem Bohrfutter; hierbei sollte der Griff sich an der rechten Seite befinden.
• Drehen Sie den Zusammenhanggriff in die gewünschte Position und sichern Sieihn, indem Sie den Griff im Uhrzeigersinn festdrehen.

Einstellen der Bohrtiefe (Abb. C)

• Setzen Sie den gewünschten Bohrer in das Bohrfutter ein.

• Lockern Sie den Zusammenhandgriff (6).

• Stecken Sie den Bohrtiefenanschlag (7) durch das Loch in der Klemme des Zusatzhandgriffes.

• Justieren Sie die Bohrtiefe (siehe Abbildung).
• Befestigen Sie den Zusammenhanggriff.

Rechts-/Linkslauf-Umschalter (Abb. A)

• Zur Einstellung von Rechts- oder Linklauf stellen Sie den Schalter (3) in die entsprechende Position.

WARNING: Warten Sie immer, bis der Motor vollig stillteht und ändern Sie erst dann die Laufrichtung.

Getriebeumschalter 1./2. Gang (Abb. D)

Dieses Werkzeug besitzt ein Zweiganggetriebe, das an der Getriebeumschaltung (4) eingestellt werden kann.

• Lassen Sie den Drehzahl-Regelschalter los und wahlen Sie die richtige Position. Das Elektrowerkzeug kann hierbei stillstehen oder im Leerlauf weiterlaufen. Richten Sie den Getriebeumschalter immer nach dem Pfeil auf dem Getriebgehause:
  1 niedrige Drehzahl/hohes Drehmoment
  2 hohe Drehzahl/niedriges Drehmoment Information zu den Drehzahlen finden Sie in den technischen Daten.
• Wechseln Sie niemals den Gang, während der EIN-/AUS-Schalter gedrückt ist.

Entfernen des Bohrfutters (Abb. E & F)

• Offnen Sie die Bohrfutterspannbacken vollständig.
• Entfernen Sie die Bohrfutter-Halteschraube (11) mit Hilfe eines Schraubenziehers, indem Sie sie im Uhrzeigersinn drehen.
• Setzen Sie einen Innensechskantschluss in das Bohrfutter ein und schlagen Sie mit einem Hammer auf den Innensechskantschluss (siehe Abbildung).

Gebrauchsanweisung

WARNING:

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

• Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabelungen.

• Drücken Sie beim Arbeitsen das Elektrowerkzeug nur weniger an. Übermäßiger Druck erhöht die Bohrgeschwindigkeit nicht, sondern beeinträchtigt lediglich die Leistung und verkurzt möglicherweise die Lebensdauer des Elektrowerkzeuges.

Vor dem Betrieb:

• Setzen Sie das entsprechende Bohrwerkzeug ein.
• Markieren Sie die Stelle, an der ein Loch gebohr werden soll.

Ein- und Ausschalten (Abb. A)

• Betätigen Sie zum Starten des Elektrowerkzeuges den Drehzahl-Regelschalter (1). Je tiefer der Drehzahl-Regelschalter gedrückt wird, um sohigher ist die Drehzahl des Antriebsmotors.
• Drücken Sie falls erforderlich den Arretierknopf (2) für Dauerbetrieb. Sie können nun den EIN-/AUS-Schalter loslassen. Der Arretierknopf Funktioniert nur bei der Höchstdrehzahl und im Rechtslauf.
• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.
• Zum Stopen des Werkzeuges bei Dauerbetrieb drücken Sie den Ein-/Aus-Schalter kurz und haltenihn anschließlich wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer auf Aus-Position. Nur wenn das Elektrowerkzeug ausgeschaltet ist, damit der Netzstecker aus der Steckdose gezogen werden.

Schlagbohren (Abb. A)

Wahlen Sie die Betriebsart Schlagbohren.
- Betätigen Sie den EIN-/AUS-Schalter (1).

Bohren (Abb. A)

Wahlen Sie die Betriebsart Bohren.
- Betätigen Sie den EIN-/AUS-Schalter (1).

Schrauben

Wahlen Sie Rechts- oder Linklauf.
Wahlen Sie die Betriebsart Bohren.
- Betätigen Sie den EIN-/AUS-Schalter (1).

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine large Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

verwendete Werkstoff geschwacht werden. Verwenden Sie ein mit Wasser und einer milden Seite befeuchtetes tuch. Achten Sie darauf, dass keine Flüssigkeit in das Werkzeug eindringt. Kein teil des Werkzeuges darf in Flüssigkeit eingetaucht werden.

WARNING: Um die Gefahr einer Verletzung zu verringn, schalten Sie das Werkzeug aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen vornehmen, die Einrichtungändern oder Reparaturen durchfahren. Stellen Sie safer, daß das Werkzeug ausgeschaltet ist. Ein unbeabsichtiger Start kann Verletzungen verursichen.

Lieferbares Zubehör

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Handler.

WARNING: Da andes Zubehör von Drittanbietern von DEWALT nicht mit diesen Produkt geprüft wurde, können die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollenn nur die von DEWALT empfohlenen Zubehörteile verwendet werden.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Reinigung

WARNING: Immer wenn im Bereich der lüftungsschlitze Schmutzansammlungen zu sehen sind, blasen Sie Schmutz und Staub mit trockener Druckluft aus dem Gehäuse. Tragen Sie bei der Durchführung dieser Arbeit einen Augenschutz und eine zugelassene Staubmaske.

Sollte Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, soarf es nicht über den Hausmull entsorgt werden. Stellen Sie diese Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recyclelter Materialien schon die Umwelt und verringt die Nachfrage nach Rohstoffen.

WARNING: Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zum Reinigen der nichtmetallischen teile des Werkzeugs. Durch diese Chemikalien kann der in diesen teilen

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Handlers vor, bei dem Sie das neue Produkt erworben haben.

DEWALT nimmt ihre ausgedienten DEWALT-Produkte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,itte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von DEWALT steht in dieser Anleitung, darüberläßt sich die{nachstgelegene Vertragswerkstatt ermitteltn.
Außerdem ist eine(List der Vertragswerkstätten und aller Kundendienststellen von DEWALT sowie der zuständigen Ansprechpartner im Internet zufinden unter: www.2helpU.com

GARANTIE

RISIKOLOSE 30-TAGE ZUFRIEDENHEITSGARANTIE

Wenn Sie mit der Leistung Ihres DEWALT-Elektrowerkeuges nicht vollig zufriedenden sind, können Sie es unter Vorlage des Originalkaufbeleges ohne Weiteres innerhalb von 30 Tagen bei der Verkaufsstelle im Originallieferumfang zurückgeben und erhalten eine Rückerstattung des Kaufpreises.

- 1 JAHR KOSTENLOSER SERVICEVERTRAG

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Originalkaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführlt. Dies umfasst Arbeits- und Ersatzteilkosten für Elektrowerkzeuge. Zubehor ist nicht enthalten.

1 JAHR GARANTIE

Wenn Ihr DEWALT-Produkt innerhalb von 12 Monaten ab dem Kaufdatum aufgrund von Material- oder Verarbeitungsfehlern unbrauchbar wird, garantieren wir den kostenlosen Ersatz aller schadhaften Teile oder nach unserem Ermessen den kostenlosen Ersatz des Gerätes unter folgenden Voraussetzungen:

• Das Produkt wurde nicht unsachgemäß eingesetzt.
• Reparaturversuche wurden nicht von unbefugten Personen durchgeführt.
• Der Originalkaufbeleg wird vorlegt. Diese Garantie gilt zusammen zu den Ihnen als Verbraucher zustehenden gesetzlichen Gewährleistungsansprüchen.

Die Adresse der nachstgelegenen DEWALT-Kundendiensteworkstatt erfaren Sie unter der entsprechenden Telefonnummer auf der Rückseite dieser Anleitungen. Eine Übersicht der DEWALT-Kundendiensteworkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com.

PERCUSSION DRILL

DEWALT, Richard-Klinger-Straße 11

DEWALT, Richard-Klinger-Straße 11

DEWALT, Richard-Klinger-Straße 11

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Germania

17.12.2008

DEWALT, Richard-Klinger-Straße 11

2 Elektrische verilgheit

Elektrische verilgheit

DEWALT, Richard-Klinger-Straße 11

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Saksa

17.12.2008

Turvaohjeet

VAROITUS: Tapaturmavaaran

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Tyskland

17.12.2008

DEWALT, Richard-Klinger-Straße 11
