D21815KS - Iskuporakone DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattikäyttöön tarkoitettu iskuporakone
Merkki	DEWALT
Malli	D21815KS
Syöttöjännite	230 V
Ottoteho	850 W
Tyhjiökierrosluku (1. / 2. vaihde)	0 - 1 100 / 0 - 2 700 min⁻¹
Tyhjiöiskut (1. / 2. vaihde)	0 - 18 700 / 0 - 45 900 min⁻¹
Porauskapasiteetti (teräs / puu / betoni)	13 / 40 / 20 mm
Istukan kapasiteetti	13 mm (avainistukka)
Istukan kara	1/2" x 20 UNF
Paino	2,4 kg
Äänenpainetaso (LpA)	95 dB(A) (K=3,1 dB)
Äänitehotaso (LWA)	106 dB(A) (K=3,0 dB)
Tärinä (metallin poraus)	< 2,5 m/s² (K=1,5 m/s²)
Tärinä (iskuporaus)	14,5 m/s² (K=1,8 m/s²)
Päätoiminnot	Poraus iskulla/ilman iskua, ruuvaus, nopeudensäätö, vasen/oikea -kytkin, 2-vaihdevaihdin
Huolto	Puhdistus paineilmalla; Voitelua ei tarvita
Sähkösuojaus	Kaksoiseristys (luokka II)
Pakkauksen sisältö	Porakone, sivukahva, syvyysrajoitin, istukan avain, kuljetuslaatikko, käyttöohje
Takuu	1 vuosi (osat ja työ)

Usein kysytyt kysymykset - D21815KS DEWALT

Kuinka vaihdan DEWALT D21815KS -porakoneen kierrosnopeutta?

Käytä nopeudensäädintä (4), joka sijaitsee vaihteistokotelossa. Vaihtaaksesi 1. vaihteelle (suuri vääntö), säädä valitsin asentoon '1'. 2. vaihteelle (suuri nopeus) säädä valitsin asentoon '2'. Tee tämä säätö, kun laite on pysäytetty tai se pyörii tyhjänä.

Kuinka aktivoin iskuporauksen porakoneessa?

Käännä tilavalitsin (5) iskuasentoon (vasaran symboli). Porataksesi ilman iskua, aseta se poran symbolin kohdalle. Varmista, että laite on irrotettu verkosta tilaa vaihtaessasi.

Kuinka asennan tai irrotan poranterän?

Irrota laite verkosta. Avaa istukka kiertämällä rengasta (9) vastapäivään. Työnnä poranterän varsi sisään. Kiristä istukan avaimella (10) jokaisessa reiässä myötäpäivään. Irrottaaksesi toimi päinvastaisessa järjestyksessä.

Kuinka säädän poraussyvyyden?

Löysää sivukahvaa (6). Työnnä syvyysrajoitin (7) kauluksen silmukkaan. Säädä rajoitin haluttuun syvyyteen ja kiristä sivukahva uudelleen.

Mitkä ovat tärkeimmät turvatoimet?

Käytä suojalaseja ja kuulosuojaimia. Käytä mukana toimitettua sivukahvaa. Pidä kiinni laitteen eristetyistä pinnoista välttääksesi sähköiskun, jos poraat lähellä sähköjohtoja. Irrota aina laite verkosta ennen lisävarusteen vaihtoa.

Kuinka huollan DEWALT D21815KS -porakonetta?

Puhdista päärunko säännöllisesti puhaltamalla kuivaa ilmaa pölyn poistamiseksi. Älä käytä liuottimia. Ylimääräistä voitelua ei tarvita. Tarkista johdon kunto ja vaihdata se valtuutetulla huoltoliikkeellä, jos se on vaurioitunut.

Mikä on tämän työkalun takuu?

DEWALT antaa 1 vuoden takuun materiaali- ja valmistusvirheille. Lisäksi takuu sisältää yhden vuoden ilmaisen huollon (työ ja osat). Säilytä ostokuitti.

Voinko käyttää jatkojohtoa porakoneen kanssa?

Kyllä, käytä hyväksyttyä jatkojohtoa, joka on teholtaan sopiva (850 W). Johtimen pienin läpileikkaus on 1,5 mm². Jos käytät johtokelaa, kelaa johto kokonaan auki.

Kuinka vaihdan pyörimissuunnan?

Käytä vasen/oikea -kytkintä (3), joka sijaitsee kytkimen yläpuolella. Odota, että moottori on täysin pysähtynyt ennen suunnan vaihtoa. Keskiasento lukitsee kytkimen.

Mitä teen, jos istukka on jumissa tai se täytyy vaihtaa?

Irrottaaksesi istukan, avaa se maksimiasentoon. Työnnä ruuvimeisseli irrottamaan kiinnitysruuvi (11) myötäpäivään. Tämän jälkeen lukitse kuusiokoloavain istukkaan ja lyö vasaralla istukan irrottamiseksi. Vaihtoa varten ota yhteys DEWALT-valtuutettuun huoltoliikkeeseen.

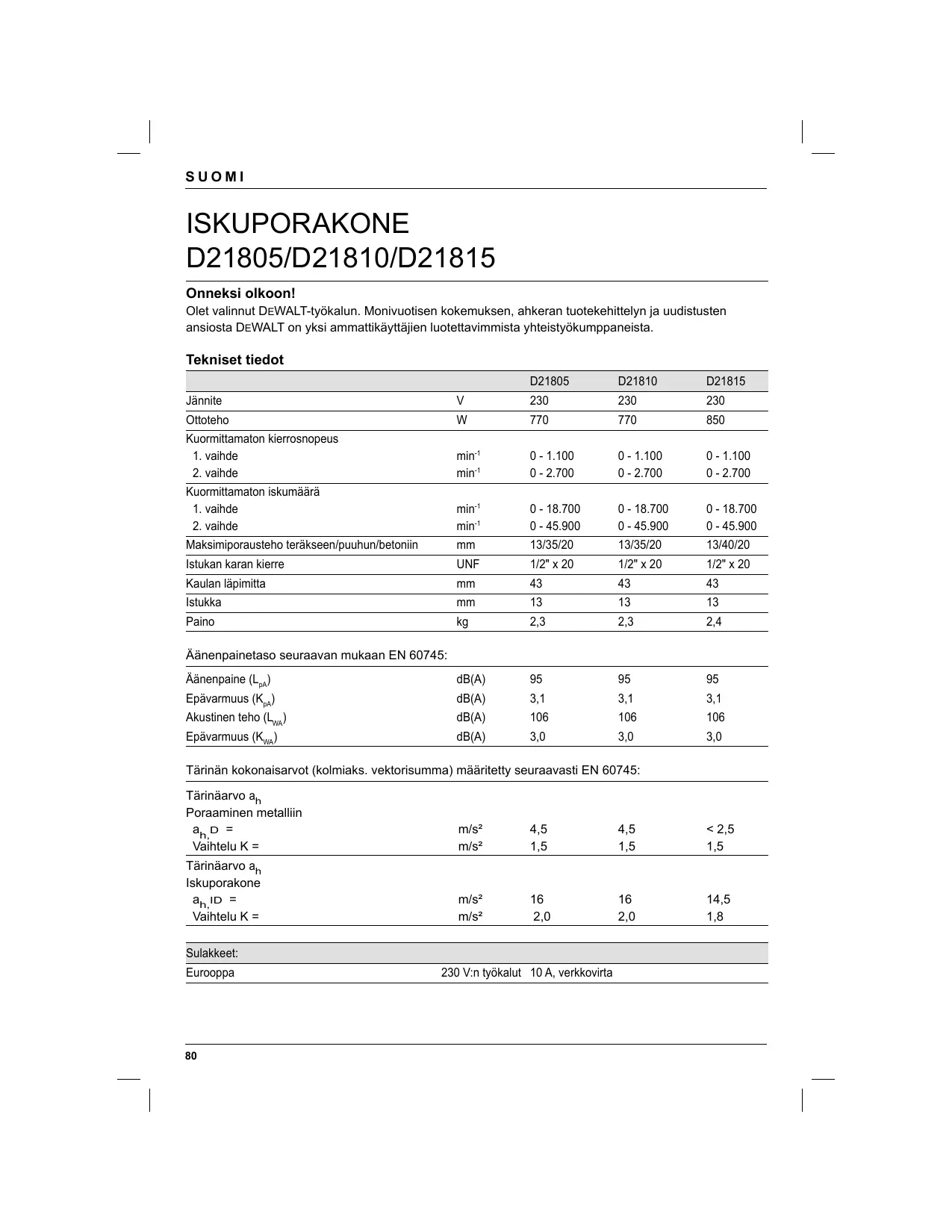

KÄYTTÖOHJE D21815KS DEWALT

Olet valinnut DEWALT-tyokalun. Monivuotisen kokemuksen, ahkeran tuotekehittlyn ja uudistuten ansiosta DEWALT on yksi ammattikayttajien luotettavimmista yhteistyokumppaneista.

Tekniset tiedot

		D21805	D21810	D21815
Jännite	V	230	230	230
Ottoteho	W	770	770	850
Kuormittamaton kierrosnopeus
1. vaihde	min-1	0 - 1.100	0 - 1.100	0 - 1.100
2. vaihde	min-1	0 - 2.700	0 - 2.700	0 - 2.700
Kuormittamaton iskumärä
1. vaihde	min-1	0 - 18.700	0 - 18.700	0 - 18.700
2. vaihde	min-1	0 - 45.900	0 - 45.900	0 - 45.900
Maksimiporausteho teräkseen/puuhun/betoniin	mm	13/35/20	13/35/20	13/40/20
Istukan karan kierre	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Kaulan lapimittta	mm	43	43	43
Istukka	mm	13	13	13
Paino	kg	2,3	2,3	2,4

Aänenpainetaso seuraavan mukaan EN 60745:

Äänenpaine (LpA)	dB(A)	95	95	95
Epävarmuus (KpA)	dB(A)	3,1	3,1	3,1
Akustinen teho (LwA)	dB(A)	106	106	106
Epävarmuus (KwA)	dB(A)	3,0	3,0	3,0

Tärinän kokonaisarvot (kolmiaks. vektorisumma) märitetty seuraavasti EN 60745:

Tärinärvo ah
Poraaminen metalliin
ah, D =	m/s2	4,5	4,5	< 2,5
Vaihtelu K =	m/s2	1,5	1,5	1,5
Tärinärvo ah
Iskuporakone
ah, ID =	m/s2	16	16	14,5
Vaihtelu K =	m/s2	2,0	2,0	1,8

Sulakkeet:

Eurooppa 230 V:n tyokalut 10 A, verkkovirta

Tässä tiedotteessa ilmoitettu ∀ärinärvo on mitattu EN 60745-standardissa kuvatun testin mukaan, ja sen avulla voidaan verrata yhtä työkalua toiseen. Tätä arvoa voidaan käyttaa myös altistuksen esiarvointiin.

VAROITUS:

• Ilmoitetu värinäarvo edustaa työkalun paäsovelluksia. Jos työkalua kuitenkin käytetän eri sovelluksina, eri lisälaitteiden kanssa tai sita huolletaan huonosti, värinäarvo voi erota ilmoitetusta. Tämä voi merkittävästi lisā kokonaiystyöjakson aikaista altistustasoa.
• Tietyn työjakson aikana koetun
  varinäaltistuksen arvioinnissa tulee
  myös ottaa huomioon se aika, jonka
  työkalu on kytkettynä pois tai on
  käynnissä, mutta sitä ei varsinaisesti
  käytetä työhön. Tämä voi merkittävästi
  vähentäa kokonaistyöjakson aikaissta
  altistustasoa.
• Ota huomioon tyontekijäa
  varinavaikutuksetla suojaavat
  isatoimenpiteet, kuten tyokalun huolto,
  käsien pitäminen lampiminä ja toiden
  organisointi.

Märitelmat: Turvallisuusohjeet

Seuraavat märitelmat kuvaavat kuhunkin symboliin liittyvän sanan vakavuusastetta. Luetä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin.

VAARA: Ilmaisee välitàntä

vaaratilannetta. Mikäli vaaraa ei voida
välttä, seuraksena on
hengemenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdolista vaaratilannetta. Mikäli vaaraa ei v valttä, seurauksena voi olla hengemenetys taivakava vamm

HUOMIO: Ilmaisee mahdo

vaaratilannetta. Mikäli vaarrae ei voida valttä, seurauktena voi olla vähäinen tai keskivaikea vamma.

HUOMIO: Merkinta ilman

varoituskolmiota ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttä, voi seuraksena olla omaisuuden vahingoittuminen.

Ilmaisee sahköiskun vaaraa.

Ilmaisee tulipalon vaaraa.

EY-vaatimustemmukaisuustodistus

DEWALT vakuuttaa, etta sahkokoneet on valmistetu seuraavien standardien mukaisesti: 98/37EY (28.12.2009 saakka), 2006/42/EY (alkaen 29.12.2009), 2004/108, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-1.

Lisātietajo saat DEWALTila allaolevasta osoitteesta tai kāsikirjan takakannesta.

Allekirjoittanut on vastuussa teknisen tiedoston tuottamisesta ja antaa tämän ilmoituksen DEWALTin puolesta.

Horst Großmann

vahentamiseksi lue ohje.

Yleisiä moottorityokalujen turvallisuutta koskevia varoituksia

VAROITUS: Lue kaikki
turvavaroitukset ja ohjeet. Varoitusten
ja ohjeiden laiminlyönnista voi aiheutua
sahköisku, tulipalo ja/tai vakava vamma.

Tallenna kaikki varoitukset ja ohjeet myohempätarvetta varten

Käsite "moottoroitu tyōkalu" viittaa verkkokäytöiseen (johdolliseen) moottoroituun tyōkaluun tai akkukäytöiseen (johdottomaan) moottoroituun tyōkaluun.

1 Työalueen turvallisuus

a Pida työalue puhtaana ja hyvin valaistuna. Epäjärestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuksia.
b Ålä käytä moottorityokaluja rajähdysalttissa ympäristössa, esimerkiki si talassa, jossa on syttyviä nesteita, kausuja tai polyä. Moottorityokaluiista syntyy kipinöitä, jotka voivat sytyttäa polyn tai kaasut palamaan.
c Pida lapset ja sivulliset poissa lahettyviltä, kun kaytata moottoroitua tyokalua. Häiriötekijat voivat aiheuttaa laitteen hallinnan menetyksen.

2 Sähkötvallisuus

a Moottorityokalujen pistokkeiden on sovittava pistorasiaan. Alä koskaan tee pistokkeisiin mitään muutoksia. Alä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifoimattomat pistokkeet ja nihin sopivat pistorasiat vahentävat sähköiskun vaaraa.
b Välta koskettamasta maadoitettuja pintoja, kuten putkia, lampöpattereita, liesiä tai jäkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu.
c Alä jata moottorityokaluja sateeseen tai markaan paikkaan. Tyokalun sisaan menevavesi lisaa sahkokiun vaaraa.
d Älä käytä johtoa vaärin. Älä koskaan kanna tai vedä työkalua sahköjhodosta aläkä irrota sitä pistorasiasta johdosta vetamällä. Älä anna sahköjhodon koskea kuumiin

pintoih, oljyn, teraviin reunoihin tai liikkuviin osiin. Vauroituneet tai sotkeutuneet johdot lisävät sahköiskun riskä.

e Kun käytät moottorityökalua ulkona, käytä ulkokäyttoën sopivaa jatkojohtoa. Ulkokäyttoën soveltuvan sähköjohdon käytto vahentää sahköiskun riskia.
f Jos moottorityokalun kayttoa kosteassa paikassa ei voida valttta, on kaytettavjaannsvirtalaitteella (RCD) suojattuva virtualahdett. Jaannsvirtalaitteen kaytovahentaa sahkokiskun vaaraa.

3 Henkilökohtainen turvallisuus

a Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua tyokalua käyttaessä. Älä käytä moottorityokalua vasyneenä tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen tyokalua käytettäessä saattaa johtaavakaviin henkilövahinkoin.
b Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten polynaamari, liukastumista estavät kengät, kypärä tai korvasuoajmet olosuheiden niitä vaatiessa vähentävät henkilövahinkoja.
c Estä tahaton käynnistäminen. Varmista, etta kytkin on pois-asennossa ennen työkalun yhdistämstä virtalähteeseen ja/tai akkupakkauksen tai ennen kuin tartut työkaluun. Työkalun Kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on paälle kytktetyö, voi aiheuttaa onnettouksia.
d Poista mahdolliset saat- tai kiintoavaimet ennen tyokalun kaynnistamista. Pyorivaa nosaan jaanyt kiinto- tai saatovain saattaa aiheuttaa henkilovahinkoja.
e Ålä kurotte. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun tyokalun käytön odottamattomissa tilanteissa.
f Pukeudu oikein. Älä käytä löysiä vaatteita aläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tartua likkuviin osin.

g Jos laitteella voi keratä ja poistaa polyä, varmista, etta namä toiminnot ovat kytkettyinä ja etta kaytät niitta oikein. Polynkeräysjarjestelman kayttö voi vahentäa polyn aiheuttamia vaaroja.
4 Moottorityokalun kaytto ja huoIto
a Älä käytä moottorityökalua väkisin.
Käytä tarkoitukseesi soveltuvaa työkalua.
Teet työn paremmin ja turballisemmin työkalulla, kun käytät sille tarkoitettua nopeutta.
b Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä pälle ja pois pälta. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava.
c Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisāvarusteita tai varastroit moottorityokalun. Tällaiset ehköisevat turvatoimet alentavat vahingossa käynnistymisen riskia moottorityokalua käytettäessä.
d Varastoi moottorityokalut lasten ulottumattomiin alaka anna tyokalua sellaisten henkiloiden kaytttoon, jotka eivat ole sità tottuneet kayttamän tai eivat ole tutustuneet kayttohjeisiin. Moottoroidut tyokalut ovat vaarallisia kouluttamattomien kayttajien kasissä.
e Huolehdi moottoroitujen tyokalujen kunnosta. Tarkista, onko liikkuvissa osisa värä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käytöön. Jos laite vaurioituu, korjauta se ennen käytöä. Monet onnettomuudet johtuvat moottoroitujen tyokalujen puutteellisesta huollosta.
f Pida leikkaavat tyokalut teravinja puhtaina. Kunnolla huolletut leikkaavat tyokalut, joissa on teravat leikkausreunat, takertelevat vahemmjan ja ovat helppomin hallittavissa.
g Noudata moottorityokalujen, niiden lisavarusteiden, tyokalun karkiosien yms. kaytttohjeva ja ota huomioon tyolosuhteeta suoritettava tyo. Tyokalun kayttmouhunkuin sille tarkoitettuun tehtavaoin voi johtaa vaaratilanteeseen.

5 Huolto
a Anna kouluttujen ammattitaitoisten henkilöden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Täten varmistat, etta sähkötyokalu säilyturvallisena.

Iskuporakoneiden turvallista käyttoa koskevia lisäohjeita

• Käytä kuulonsuojaimia iskopurakoneiden käytön yhteydessä. Melulle altistuminen voi aiheuttaa kuuron menetyksen.
• Käytä työkalun mukana tulevia lisäkahvoja. Hallinnan menetys voi aiheuttaa henkilövahinkoja.
• Tartu laitteeseen ainoastaan eristetyistä pinnoista, tehdessäsi työta, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jannitteiseen johtoon saattaa myös koneen metalliosat jannitteisiksi ja johtaa sähköiskuun.

Muut mahdolliset vaarat

Turvallisuusohjeiden noudattamisesta ja suojusten käytösta huolimatta tiettyjä vaaroja ei voi välttä.

Naita ovat:

• Kuulon heikkeneminen.
  Lentavien hiukkasten aiheuttama henkilovahinkojen vaara.
• Käytössä kuumenevien varusteiden aiheuttama palovammojen vaara.
• Pitkaiakaisen kayton aiheuttama henkilovahinkojen vaara.
• Sormien jääminen puristuksiin lisāvarusteita vaihdettaessa.
• Polyn hengittamisestä aiheutuvat terveysvaarat työskenneltäessä betonin ja/tai kiven kanssa.

Työkalun merkinnät

Tyokalussa esitetään seuraavat kuvamerkit:

Lue käytöohje ennen käytöä.

Pakkaufsen sisältö

Pakkaus sisäläa:

1 Iskuporakone
1 Sivukahva
1 Poraussyvyyden rajoitin

SUOMI

1 Istukan avain
1 Laukku (vain K-mallit)
1 Kayttoohje
1 Hajoituskuva
- Tarkista etteivat kone, sen osat tai lisavarusteet ole vioittuneet kuljetuksen aikana.
Lue täm käyttoohje huolellisesti ennen koneen käyttoönottoa.

Kuvaus (kuva A)

VAROITUS: Älä koskaan tee muutoksia moottoroituun tyokaluun tai mihinkään sen osaan. Siitä voi seurata vauroita tai henkilovahinkoja.

Käytötkoitus

Iskuporakone D21805/D21810/D21815 on suunnitelu ammattaiseen paraamiseen, iskuporaamiseen ja ruuvaamiseen.

ALÄ käytä kosteissa olosuhteissa taisytyvien.
nesteiden taiskausjen laheisyydessä.

Tämä iskuporakone on ammattilaisten sähkötyokalu. ÅLÄ anna tyokalua lasten kasiin. Käytön valvonta on välttamätontä silloin, kun tyokalun käytäjat ovat kokemattomia.

1 Virrankatkaisija portaattomalla nopeudensäödöllä

2 Lukitsnuppi
3 Suunnanvaihtokytkin
4 Vaihdevalitsin
5 Toimintovalsin
6 Sivukahva
7 Poraussyvyden rajoitin
8 Istukka
9 Istukan ulkokehä
10 Istukan avain

Sähköturvallisuus

Sahkömoottori on suunnitelu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitetua jännitetä.

Koneesi on kaksoiseristety EN 60745:n
mukaisesti; siksi ei tarvita
maadoitusjohtoa.

Jos syottkaapeli on vioittunut, se on vaihettava DEWALT-huollon kautta staatvaan erikoisvalmisteseen kaapeliin.

Jatkojhdon kaytto

Jos jatkojohtoa tarvitaan, kayta taman laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaepelia. Minimijohdinkoko on 1,5mm^2 . Jos kaytata kaapelikelaa, keri kaepeli aina taysin auki.

Asennus ja saaedot

VAROITUS: Vedä pistokytkin
pistorasiasta aina ennen asennusta.

Toiminnon valitseminen (kuva B)

Iskuporakoneita voidaan kayttaa kahdella eri tavalla:

Poraus: teras, puu ja muovi.

Iskuporaus: Samanaikainen suunnanvaihto ja iskuporaus betoniin ja tilirakenteisiin

• Valitse haluamasi toiminta käantämälä iskuvalitsin (5) haluttuun asentoon.

Terän kiinnittäminen ja irrottaminen (kuva A)

• Avaa istukka kiertämällä kaulista (9) ja asennarërænvari saikalleen.
• Kiristä istukan avaimella (10) jokaisesta istukan reliästa myotäivän kunnes istukka on tiukasti kiinni.
• Irrottaessasi teräa toimi painvastaisessa järestyksessä.

Sivukahvan asentaminen (kuva A)

Sivukahva (6) voidaan asentaa sekä oikea-ettā vasenkatisille sopivaan asentoon.

VAROITUS: Varmistu aina käyttaessä porakonetta, etta sivukahva on asianmukaisesti kiinnitetty.

• Irrota sivukahva.
• Oikeakātiset: asenna sivukahvan kiinnike istukan takana olevaan kaulaan siten, ettakahva osoittaa vasemmalle.
• Vasenkätiset: asenna sivukahvan kiinnike istukan takana olevaan kaulaan siten, ettakahva osoittaa oikealle.
• Kierrä sivukahva haluttuun asemaan ja kirsta kahva.

Poraussyvydyden sàtö (kuva C)

Kiinnitta haluttu terä istukkaan.
- Löysää sivukahva (6).
- Työnnä syvyydenrajoitin (7) sivukahvan kiinnitysrenkaan reiän lapi.
- Säää poraussyvyys kuten kuvassa.
- Kiristä sivukahva.

Suunnanvaihtokytkin (kuva A)

• Valitessasi poraussuntaa käytä suunnanvaithokytkinta (3).

VAROITUS: Odota aina, etta moottori on tāysin pysāhtynyt ennen kuin vaihdat pyörimissuuntaa.

Vaihdevalitsin (kuva D)

Työkalussasi on kaksi vaihdetta (4) nopeuden ja vaantömomentin säatelemiseen.

• Päästä muuttuvan nopeuden kytkin irti ja valitsetarvittava asento. Tämän voit tehdä, kun konei ole käynnissä tai käy kuormittamattomana. Kohdista valitsin aina vaihteistolaatikon nuolen:

1 pieni nopeus/suuri väantömomentti (porattaessa suuria reikiä tai ruuvattaessa isoja ruuveja)
2 suuri nopeus/pieni väantömomentti (porattaessa pieniä reikiä tai puuta)

Nopeuksista on lisatietoja teknisissä tiedoissa.

• Ää vaihda vaihteita koneen käydessä taydella nopeudella alakä muutoinkaan koneen käydessä.

Istukan poisto (kuva E & F)

• Avaa istukan leuat mahdollisimman auki.

• Aseta ruuvimeisseli istukkaan ja poista istukan kiinnitysruvi (11) käntämälla sitä myotapäivään.

• Kiristä kuusiokoloavain istukkaan ja lyö sitāVASARALLA kuvan osoittamalla tavalla.

Käytöohjeet

VAROITUS:

Noudata aina turvallisuusohjeita ja voimassa olevia saantöja.
- Varo työskennellessäsi sahkö- ja vesijohtoja.
- Kuormita konetta järkevästi. Liallinen voiman käytö ei nopeuta poraamista, vaan vähentää työkalin tehoa ja saattaa lyhentää koneen käytöikäa.

Ennen käytämista:

Kiinnitā sopiva tera.
- Merkitse kohta, johon poraat rei'an.

Virran kytkeminen pälle/pois pälätä (kuva A)

Käynnistä kone painamalla virtakytkintä (1) Virtaytkimeen kohdistuvan paineen märä saataa koneen kierrosnopeuden.
- Paina lukitusnappäntä (2) ja vapauta kytkin, mikäli haluat valita jatkuvan toiminnan. Lukitusnappäin toimii vain tāydellā nopeudella porattaessa eteenpän.
- Pysäytä kone vapauttamalla kytkin.
- Halutessasi pysayttä koneen jatkuvasta käynnistä paina kytkintä lyhyesti ja vapauta se. Katkaise aina virta työkalusta kun olet lopettanut työskentelyn ja ennen kuin poistat pistokkeen pistorasiasta.

Iskuporaus (kuva A)

• Valitse iskuporaus.
  Paina kytkinta (1).

Poraus (kuva A)

• Valitse poraus.
• Paina kytkintä (1).

Ruuvinvaantö

• Valitse poraussunta.
• Valitse poraus.
• Paina kytkinta (1).

Huolto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkān aikaa mahdollisimman vähälla huololla. Asianmukainen käytto ja saännönmukainen puhistus takaavat laitteen jatkuvan tydyttävän toiminnan.

VAROITUS: Loukkaantumisen vaaran välttämiseksi kytke laite pois päältä ja irrota se virtalähteestä ennen lisävarusteiden asentamista ja poistamista, ennen säätämistä tai asetusten vaihtoa tai korjausten aikana. Varmista, etta työkalu on pois päältä. Tahaton käynnistyminen voi aiheuttaa damman.

Voitelu

Sahkötyokalusi ei tarvitse lisävoitelua.

Puhdistus

VAROITUS: Puhalla lika ja poly ulos
pääkeyksestä kuivalla ilmalla aina,
kun havaitset lian kertyvän
tuuletusaukkojen sisälle ja ympärille.
Käytä hyväksyttyä suojalaseja ja
hyväskyttyä polynsuojanaamaria
toimenpitiden suorittamisen aikana.

VAROITUS: Älä käytä liuottimia tai voimakkaita kemikaaleja työkalun eimetallisten osien puhdistamiseen. Tällaiset kemikaalit voivat heikentäänàissä osissa käytetyä materiaialeja. Käytä ainoastaan veteen kostutettua kangasta ja mietoa saippuaa. Älä koskaan päästä mitään nestettä työkalun sisälle; alä koskaan upota työkalun mitään osaa nestseseen.

Lisavarusteet

Ota yhteys myyjäasi halutessasi tietoja sopivista lisātarvikkeista.

VAROITUS: Koska muita kuin
DEWALTin tarjoamia lisavarusteita ei
ole testattu tämän tuotteen kanssa,
niiden käytto tämän tyokalun kanssa
voi olla vaarallista. Vahinkoriskin
vähentamiseksi tulee käytää
ainoastaan DEWALTin suosittelemia
lisavarusteita.

Ympariston suojelu

Erillinen keräys. Tätä tuotetta ei saa havittäa normaalin kotitalousjätteen kanssa.

Kun DEWALT -koneesi on käytetty loppuun, alä havita sita kotitalousjätteen mukana. Täm tuote on kerattäv érikseen.

Käytetyjen tuotteiden ja pakkausten erilinen keräys mahdollistaa materiaalien kierratyksen ja uudelleenkäytön. Kierrätetyjen materiaalien uudelleenkäytö auttaa ehkäismään ympäristön saastumisen ja vähentä raaka-aineiden kysyntä.

Paikallisten sännösten mukaisesti on mahdollista viedä kotitalouksien sähkolaitteet kuntien kaatopaikoille tai jattä ne vähittäismyyjalle ostettaessa uusi tuote.

DEWALT tarjoaa mahdollisuuden DEWALT -tuotteiden keräykseen ja kierratykseen sen jälkeen, kun ne on poistetu käytösta. Jotta voisit hyötyä tastapalvelusta, palauta laitteesi johonkin valtuutettuun huoltolikkeeseen, joka keraa laitteet meidän puolestamme.

Voit tarkistaa lahimmän valtuutetun huoltopisteen sijainen ottamalla yhteyden DEWALTin toimistoon, joka sijaitsee tassä kaskirjassa annetussa osoitteessa. List avaltuutetuista DEWALT -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

Jatkuvan tuotekehittelyn seurauktena{name tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

- 30 PÄIVÄI LMAN RISKIA TYYTVÄISYYSTAKUU

Jos et ole tãysin tytytväinen DEWALT-työkalusi toimintaan, palauta se ostopaikkaan 30 paivän kuluessa sellaisena kuin se oli ostettaessa. Saat tãyden palautushinnan tai uuden laitteen. Ostotodistus on esitetävä.

YHDEN VUODEN ILMAINEN HUOLTOSOPIMUS

Jos tarvitset kunnossapitoa tai huoltoa
DEWALT-tyokalullesi 12 kuukaeden ajan
ostohetkestä lukien, saat ilmaisen palvelun
valtuutetussa DEWALT-korjauslikkeessä.
Ostotodistus on esitetäva. Palveluun
sisäyy tojä ja moottoroidun tyokalun
varaosat. Lisälaitteet eivät sisäly ilmaiseen
huoltosopimukseen.

YHDEN VUODEN TAYSI TAKUU

Jos DEWALT-kuote vikaantuu vaärien materiaalien tai virheellisen työn takia 12 kuukauden kuluessa ostohetkestä, takaamme kaikkien vallisten osien ilmaisen vaihdon tai harkintamme mukaan vaihdamme laitteen uuteen, jos:

• Tuotetta ei ole käytety värin.
  Valtuuttamattomat henkilot eivat ole yrittaneet korjata laitetta.
• Ostopävä on todistettavissa. Tämä takuu tarjotaan ylimääräisenä etuna, ja se on lisänä kuluttajan lakisaäteisiin oikeuksiin.

Etsi lahin valtuutettu DEWALT-korjausaika soittamalla tämän käytöohjeen takakannessa olevaan puhelinnumberon. Valtuutetut DEWALT-korjausaikat ja täydelliset tiedot mynnin jälkeisesä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myos Internetissä osoitteessa: www.2helpU.com.

SLAGBORRMASKIN
