D23550 - Iskuporakone DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiertosaha (viitattu iskuporakoneena)
Nimellisjännite	230 V
Ottoteho	1050 W
Tyhjäkäyntinopeus	5000 min⁻¹
Suurin leikkaussyvyys	55 mm
Terän halkaisija	165 mm
Terän reiän halkaisija	20 mm
Kallistusalue	0° – 45°
Paino	6,0 kg
Suositeltava sulake	10 A
Kaksoiseristys	Kyllä (luokka II)
Äänenpainetaso LpA	104 dB(A)
Äänitehotaso LWA	115 dB(A)
Tärinä (painotettu keskiarvo)	< 2,5 m/s²
Päätoiminnot	Puun ja muovien ammattimainen sahaus, suorat ja viistosahaukset, syvyyden säätö, integroitu pölynimu
Pakkauksen sisältö	Saha, rinnakkaisohjain, teräavain, käyttöohje, räjäytyskuva
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot säännöllisesti pehmeällä liinalla; voitelu ei tarpeen
Turvallisuus	Lukittava kytkin, alempi suojakotelo, halkaisuohjain, kaksoiseristys
Varaosat ja korjattavuus	Terät, aluslevyt, kiristysruuvit saatavilla valtuutetulta DeWALT-huoltoliikkeeltä
Takuu	1 vuosi ilmaista huoltoa ja 1 vuoden takuu valmistusvirheitä vastaan

Usein kysytyt kysymykset - D23550 DEWALT

Kuinka säätää leikkaussyvyys kiertosahassa D23550?

Löysää syvyydensäätönuppia (14), liikuta pohjalevyä (6) halutun syvyyden asettamiseksi, ja kiristä nuppi uudelleen. Siistin leikkauksen saamiseksi jätä terä ulottumaan noin 3 mm työkappaleen alapuolelle.

Kuinka vaihtaa sahan D23550 terä?

Paina akselin lukituspainiketta (4), kierrä kiristysruuvia (17) vastapäivään mukana tulevalla avaimella. Avaa alempi suojakotelo (9) vivulla (8), vaihda terä pyörimissuunta huomioiden, ja kiristä ruuvi tiukasti.

Mikä on sahan D23550 syöttöjännite?

Nimellisjännite on 230 V. Tarkista, että verkkojännitteesi vastaa tätä ennen käyttöä.

Soveltuuko saha D23550 metallien sahaukseen?

Ei, se on suunniteltu puun ja muovien ammattimaiseen sahaukseen. Älä käytä sitä metalleille, ellei sinulla ole kipinänsammutinta.

Kuinka käyttää rinnakkaisohjainta sahassa D23550?

Asenna rinnakkaisohjain (15) löysäämällä ruuvi (22), työnnä se pohjalevyn (6) kiskoon ja kiristä. Säädä haluttu leikkausleveys ja lukitse.

Tarvitseeko saha D23550 erityistä huoltoa?

Se ei vaadi mitään voitelua. Puhdista ilmanvaihtoaukot säännöllisesti pehmeällä liinalla. Tarkista suojakotelon kunto ennen jokaista käyttökertaa.

Mitä tehdä, jos takaisku (kickback) tapahtuu käytön aikana?

Pidä sahasta tiukasti kiinni molemmin käsin, asetu terän sivulle. Jos terä juuttuu, vapauta kytkin ja odota täydellistä pysähtymistä ennen sahan poistamista.

Kuinka säätää kallistus viistoleikkausta varten?

Löysää kallistuksensäätönuppia (11), siirrä pohjalevy haluttuun kulmaan (0° – 45°), ja kiristä nuppi uudelleen. Käytä merkkiä (12) viistoleikkauksissa.

Voinko käyttää eri halkaisijan terää sahassa D23550?

Ei, käytä vain 165 mm halkaisijan ja 20 mm reiän omaavia teriä, jotka ovat standardin EN 847-1 mukaisia. Sopimattomat terät lisäävät riskejä.

Kuinka hävittää saha D23550 käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteen mukana. Vie se erilliskeräyspisteeseen (jäteasema tai jälleenmyyjä). DeWALT tarjoaa kierrätyspalvelun valtuutettujen huoltoliikkeidensä kautta.

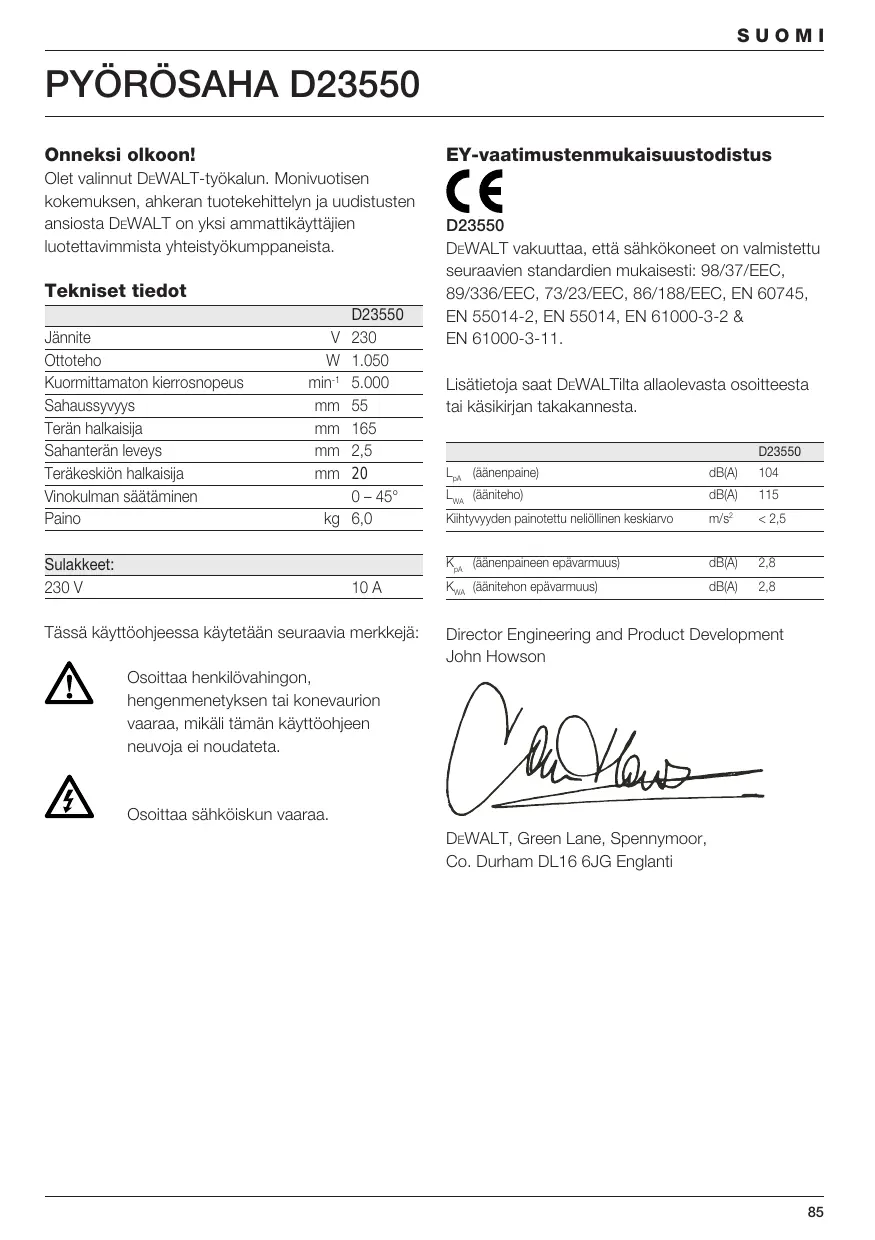

KÄYTTÖOHJE D23550 DEWALT

Olet valinnut DeWALT-tyokalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DeWALT on yksi ammattikayttajien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

	D23550
Jännite	V	230
Ottoteho	W	1.050
Kuormittamaton kierrosnopeus	min-1	5.000
Sahaussyvyys	mm	55
Terän halkaisija	mm	165
Sahanterän leveys	mm	2,5
Teräkeskïön halkaisija	mm	20
Vinokulman säätäminen		0 - 45°
Paino	kg	6,0

Sulakkeet:
230 V	10 A

Tässä käyttoöhjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon,
hengenmenetyksen tai konevaurion
vaaraa, mikäli tämän käytöohjeen
neuvoja ei noudateta.

Osoittaa sahköiskun vaaraa.

EY-vaatimustemmukaisuustodistus

D23550

DeWALT vakuuttaa, etta sahkokoneet on valmistetu seuraavien standardien mukaisesti: 98/37/EEC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.

Lisātietoja saat DeWALTila allaolevasta osoitteesta tai kāsikirjan takakannesta.

		D23550
LpA (äänenpaine)	dB(A)	104
LWA (ääniteho)	dB(A)	115
Kilthyvyden painotettu nelöllinen keskiarvo	m/s2	< 2,5
KpA (äänenpaineen epävarmuus)	dB(A)	2,8
KWA (äänitehon epävarmuus)	dB(A)	2,8

Yleiset turvallisuutta koskevat säännöt

Varoitus! Kaikki ohjeet taytyu lukea. Alla olevien ohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen. Seuraavassa kaytety käsite "sahkötyokalu" tarkoittaa verkkokayttöisiä sahkötyokaluja (verkkojohdolla) ja akkukayttöisiä sahkötyokaluja (ilman verkkjohocta).

SÄLYTÄ NÄMÄ OHJEET HYVIN.

1 Työvalue

a Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
b Alä työskentele sahkötyokalulla
rajāhdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä.

Sahkötyokalu muodostaa kipinöitä, jotka saattavat sytyttäa polyn tai hóyrt.

c Pida lapset ja sivulliset loitolla sahkötyokalua käyttaessävi. Voit menettä laitteesi hallinnan huomiosi suuntautuessa muualle.

2 Sähköturvallisuus

a Sähkötyokalun pistotulpan tulee sopia
pistorasiaan. Pistotulppaa ei saa muuttaa
millaan ravall. Alä kaytä minkänlaisia
pistorasia-adaptereita maadoitettujen
sähkötyokaljen kanssa. Alkuperäisesse
kunnossa olevat pistotulpat ja sopivat pistorasiat
vahentavat sähköiskun vaaraa.
b Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesä tai jäkaappeja.

Sahköskun vaara kasvaa, jos kehosi on maadoitettu.

c Alä aseta sahkötyokalua altiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
d Alä kaytä verkkjohtoa vaärin. Alä kaytä sita sähkötyokalun Kantamiseen, vetamiseen tai pistotulpan irrottamiseen pistorasiasta.

Pida johto loitolla kuumuudesta, oljysta, teravista reunoista ja liikkuvista osista.

Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.
e Käytäessä sähkötyökalua ulkona, käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa. Ulkokäyttoön soveltuan jatkojohdon käytö pientaä sahköiskun vaaraa.

3 Henkiloturvallisuus

a Ole valpas, kiinnitā huomiota työskentelyysi ja noudata tervettä järkeä sahkötyökalua käytäessä. Älä käytä sahkötyökalua, jos olet väsnyt tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyökalua käytetäessä saattaa johtaa vakavaan loukkaantumisen.
b Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pólynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuoajmet piententävat, tilanteen mukaan oikein käytetyinä, loukkaantumisrisiä.
c Välta sahkötyokalun tahatonta käynnistämsta.
Varmista, etta kytkin on off-asennossa ennen
kytkennan tekemista. Onnettomuusvaara
lisäantyy, jos kannat sahkötyokalua sormi
käytökykimellä tai kyktet yókalun virtajohdon
pistorasiaan, kun käytökytkin on paälla.
d Poista kaikki säätötyokalut ja ruuvitalt,
ennen kuin käynnistät sahkötyokalun. Tyokalu
tai avain, joka sijaitsee laiteen pyörivässä osassa,
saattaa johtaa loukkaantumiseen.
e Alä yliarviö itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyokalua odottamattomissa tilanteissa.
f Pukeudu asianmukaisesti. Älä käytä valjia vaatteita tai koruja, sillä ne voivat tartua likkuviin osin. Pidä hiukset, vaatteet ja käsineet loitolla likkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osin.
g Jos polynimu- ja keräïylaitteita voidaan asentaa tyokaluun, sinun pitäa tarkistaa, etta ne on liitety ja etta niitta kaytetaan oikealla tavalla. Näiden laitteiden kayttö vahentäa polyn aiheuttamia vaaroja.

4 Sähkötyokalujen käytto ja hoito

a Alä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyokalua. Sopivaa sähkötyokalua käytäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyokalu on tarkoitettu.
b Alä käytä sähkötyökalua, jota ei voida käynnistää ja pysayttä virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysayttä virtakytkimestä, on vaarallinen ja se tätyk korjata.

c Irrota pistotulppa pistorasiasta, ennen kuin suoritat saatjä, vaihdat tarvikkeita tai siirat sahkötyokalun varastoitavaksi. Namā turvatoimempiteet piententävat sahkötyokalun tahattoman käynistysriskin.
d Säilytä sahkötyökalut poissa lasten ulottuvilta, kun niitta ei käytetä. Älä anna sellaisten henkilöiden käyttaa sahkötyökalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata käyttoohjetta. Sähkötyökalut ovat vaarallisia, jo ns iitta käytävät kokemattomat henkilöt.
e Hoida sähkötyokalusi huolella. Tarkista, etta liikkuvat osat toimivat moitteetomasti eivätkä ole puristuksessa ja että tyokalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattavat vaikuttaa Haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käytöönottoa. Monen tapaturman syyt lótyvät huanosti huolletuista laitteista.
f Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyokalut, joden leikkausreunat ovat teräviä, eivat tartu helposti kiinni ja niitta on helppompia hallita.

g Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näiden ohjeiden mukaisesti ja tavalla, joka on tarkoitetu erityisesti kyseiselle sahkötyokalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.

Sahkötyokalun käytö muhun kuin sille märättyn käyttoän, saattaa johtaa vaarallisiin tilanteisiin.

5 Huolto

a Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Taten varmistat, etta sähkötyokalu saïyy turvallisena.

Turvallisuusohjeet kaikille sahoille

VAARA

a Pidä kädet loitolla sahausalueelta ja sahanterästa. Pidä toinen käsi lisakahvassa tai moottorikotelossa. Kun molemmat kädet pitelevät pyörösahaa, sahantera ei pysty vahingoittamaan niità.

b Älä pane käsiä työkappaleen alle. Suojus ei pysty suojaamaan käsiä sahanterälta, jos ne ovat työkappaleen alapuolella.
c Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alla tulisi teräa nakyä vahemmän kuin täysi hammaskorkeus.
d Älä koskaan pidä sahattavaa työkappaletta kädessä tai jalkojen pällä. Tue työkappaletta tukevaa alustaa vasten. On tärkeä kiinnittä työkappale hyvin, jotta kosketus kehoon, sahanterän jaäminen puristukseen ja hallinnan menettäminen estyiisi.
e Tartu laitteseen ainoastaan eristetyistä pinnoista, tehdessäi työta, jossa saattaisit osua piilossa olevaan sahköjohtoon tai sahan omaan sahköjohtoon. Kosketus jannitteisen johtoon saattaa myös koneen metalliosat jannitteisiksi ja johtaa sähköiskuun.
f Käytä aina oikean kokoisia sahanteriä sopivalla kiinnitsreïllä (timantinmuotoinen tai pyörea). Tämä parantaa sahastarkkuutta ja piententä riskin, etta sahanterä jää puristukseen.
g Käytä aina oikean kokoisia ja kiinnityslaippaan sopivia sahanteriä (timantinmuotainen tai pyörea). Sahanterät, jotka eivät sovi sahan asennusosiin pyörivät epäkesiseesti ja johtavat sahan hallinnan menettämseen.
h Alä koskaan käytä vauroituneita sahanterän kiinnityslaattoja tai -pulttia. Sahanterän kiinnityslaat ja -pultti on suunnitelu erityisesti sahasi varten, antaen parasta mahdolista tehokkuutta ja toimintavarmuutta..

Lisaturvallisuusohjeet kaikille sahoille

Takaiskun syy ja miten sen estat:

• takaisku on äkillinen reaktio, joka johtuu kiinni tarttuneesta, puristukseen jaäneestä tai vaärin suunnatusta sahanterastä, joka saa hallitsemattoman sahan ponnahtelemaan ylos työkappaleesta käytäjää kohti;
• jos sahantera tartuu tai jäa puristukseen sulkeutuvaan sahausuraan, sitä jarrutetaan voimakkaasti ja moottorin voima saattaa sahan ponnahtamaan taaksepään käytäjää kohti;
• jos sahanterä käantyy tai suunnataan värin sahausurassa, saattavat sahanterän takareunan hampaat tarttua työkappaleen ylåpintaan, jolloin sahanterä kiipeää ylös urasta ja saha hypähtää käytääa kohti.

Takaisku johtuu sahan vaärinkäytösta tai sahan käytösta vaärään tarkoitukseen tai vaärissä olosuheissa. Se voidaan estaa sopivin varotoimin, joita selostetaan seuraavassa.

a Pidä saaaa tukevasti kaksin käsin ja saata
käsivarret asentoon, jossa voit vastustaa
takaiskun voimaa. Pidä kehosi
jommallakummalla puolella sahanterää, mutta
ei linjalla sahanterän kanssa. Takaiskussa
sinkoutuu pyörösaha taaksepäin, käytäja voi
kuitenkin hallita takaiskuvoimia, jos vain
noudatetaan märättyä varotoimia.
b Jos sahanterä jäa puristukseen taiJos sahaus keskeytetäan muusta syystä, tulee päastä ote käynistyskytkimestä ja pitäa saha paikoillaan, kunnes tera on pysähtynyt tāysin. Alä koskaan koeta vetäa sahanteräa ylos tyokappaleesta tai taaksepain niin kauan kuin sahanterä pyörii, se saattaa johtaa takaiskuun. Etsi syy sahanterän puristukseen ja poista se sopivin toimnpitein.
c Kun tahdot käynnistää uudelleen sahan, joka on työkappaleessa, keskitä sahanterä sahausurassa ja tarkista, etta hampaat eivät ole tarttuneet työkappaleeseen. Jos sahantera on puristuktessa, se saattaa kivetä ylos työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetaan.
d Tue isot levyt, sahanterän puristuksen
aiheuttaman takaiskuvaaran minimoimiseksi.
Suurilla levyillä on taipumus taipua Oman
painonsa takia. Levyt tulee tukea molemmilta
puolitta, sekä sahanterän vierestä, että reunoista.
e Alä käytä tylsiä tai vauroituneita sahanteriä.
Sahanterät, joissa on tylsät tai värin suunnatut
hampaat tekevat lian ahtaan sahausuran, mikä
johtaa lialliseen kitkaan, sahanterän puristukseen
ja takaiskuun.
f Kiristä sahaussyvyyden ja leikkauskulman sātöruuvit kiinni. Jos muutat sātöjā sahauksen aikana, saattaa se johtaa sahanterän puristukseen ja takaiskuun.
g Ole erityisen varovainen kun sahaat "upposahauksen" peitossa olevaan alueeseen, esim. seinaan. Sahanterä saattaa upotessaan osua piilossa olevin kohteisiin, jotka aiheuttavat takaiskun.

Turvallisuushejt sahoille, joissa on käantyvä teränsuojus

a Tarkista ennen jokaista käytöä, etta alempi suojus sulkeutuu moitteettomasti. Älä käytä sahaa,Jos alempi suojus ei liiku vapaasti ja sulkeudu valittomästi. Alä koskaan purista tai sido alempaa suojusta auki-asentoon. Jos saha tahattomasti putoaa lattiaan, saattaa alempi suojus taipua. Nosta suojusta dostovivulla ja varmista, etta suojus likkuu vapaasti, eikä kosketa sahanteräa tai muita osia missän sahauskulmassa.
b Tarkista alemman suojuksen jousen toiminta. Anna huoltaa saha,Jos alempi suojus tai jousi ei toimi moitteettomasti. Alempi suojus saattaa toimia jaykkaliikkeisesti johtuen voittuneista osista, tahmeista kerrostumista tai lastukasaantumista.
c Avaa alempi suojus käsin vain erikoisissa sahauksissa, kuten "uppo- ja kulmasahauksissa". Avaa alempi suojus dostovivulla, ja pästä se vapaaksi heti, kun sahanterä on uponnut tyokappaleeseen. Kaikissa muissa sahaustöissä alemman suojuksen tulee toimia automaattisesti.
d Alä aseta saahaa työpenkille tai lattiale, ellei alempi suojus peita sahanteräa. Suoyaamaton jalkikáyvä sahanterä kuljettaa saaha taaksepän ja sahaa kaiken, mika osuu sen tielle. Ota huomioon, että kestävähän aikaa ennen kuin sahanterä pysähtyy, virran katkaisun jälkeen.

Halkaisuveitsellä varustettujen sahojen turvallista käyttoä koskevia lisäohjeita

a Käytä halkaisukiilaa, joka sopii käytössä olevalle sahanterälle. Halkaisukiilan on olta sahanterän runkoa paksumpi, mutta hammasleveyttä kapeampi.
b Sādā halkaisukiilaa käytöhjeessa selostetulla tavalla. Väärä paksus, asento tai suuntaus saattaa johtaa siihen, etcā halkaisukila toimii tehottomasti takaiskun estämiseksi.
c Käytä aina halkaisukiilaa, paitsi upposahauksissa. Asenna halkaisukiila takaisin heti upposahauksen jälkeen. Upposahauksissa halkaisukiila on tiellä, ja saattaa johtaa takaiskuun.

d Halkaisukiilan tulee sijaita sahausurassa, voidakseen toimia. Lyhyissaa sahauksissa ei halkaisukiila auta takiskun estamisessa.
e Alä kaytā saaaa,Jos halkaisukiila on taipunut.

Pienikin häiri saattaa hidastaa suojuksen sulkeutumista.

Pyörösahan käytöä koskevia lisaturvallisusohjeita

• Käytä kuulonsuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
• On suositeltavaa käyttaa hengityssuojainta.
• Älä käytä koneessa suositusten vastaisia sahanteriä. Tarkista sahanterän sopivuus teknisistä tiedoista. Käytä ainoastaan tassä käsikirjassa eritettyä, SFS-EN 847-1:n mukaisia terä.
• Älä kättä hiomalaikkoja katkaisuun.

Pakkauksen sisälto

Pakkaus sisäläa:

1 Pyorosaha
1 Ohjausviivain
1 Sahanterän avain
1 Kayttoohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
  Lue täm käytöohje huolellisesti ennen koneen käytöönottoa.

Kuvaus (kuva A)

Pyörösaha D23550 on suunnitelu ammattimaseen puun ja muovin sahaukseen.

1 Virtakytkin
2 Kännistyksen vapautinkytkin
3 Etukahva
4 Karalukko
5 Polynpoistolitanta
6 Sahan pohja
7 Jakoveitsi
8 Alasuojuksen palautusvipu
9 Alasuojus

10 Tera

11 Vinosahauksen saatunuppi
12 Vinosahauksen merkki
13 Suoran sahauksen merkki
14 Syvydensaatunuppi
15 Ohjausviivain

Sahkoturvallisu

Sähkömoottori on suunnitelu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Koneesi on kaksoiseristety EN 60745:n mukaisesti; siksi ei tarvita maadoitusjohtoa.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, havita seturvallisesti.Pistoke,jossa on paljaita johtimia, on vaarallinen kiinnitetytnä jannitteseen pistorasiaan.

Jatkojohdon käytto

Jos jatkojohtoa tarvitaan, kaytã tãmã laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaepelia. Minimijohdinkoko on 1,5 mm². Jos kaytã kaapelikelaa, keri kaepeli aina tãysin auki.

Akilliset jannitepudotukset

Akkisset virtapiikit aiheuttavat lyhytaikaisia jannitepudotuksia. Jos virransaantiolosuheet ovat epasutuisat, muut kojeet voivat karsia.

Mikäli järestelmän sähkönsaannin estyminen on pienempi kuin 0,25 Ω, Häiriöitä ei todennäkösesti havaita.

Asennus ja saadot

Vedä pistokytkin pistorasiasta aina ennen asennusta.

Sahaussyvyden saat (kuva A & B)

Löysä syvyddensätönuppi (14).
- Siirr pohjalevyä (6) niin, ettaaat oikean sahaussyyyden.
Kiristä syvyddensaaatunuppi (14).

Parhaan sahastuloksen saavuttamiseksi
anna sahanterän ulottua n. 3 mm
tyostokappaleen takareunan yli
(ks. kuvan B lisakuvaa).

Vinosahauskulman sàtö (kuva C)

Vinosahauskulma voidaan saataa valille 0^ - 45^

Löysää vinosahauksen säätönuppi (11).

SäädäVINosahauskulma kallistamalla pohjalevyä (6), kunnes steikolta nakyyy haluttu kulma.
- Kiristävinosahauksen sättonuppi (11).

Pohjaleyn sàttō 90°:n sahauksia varten (kuva D)

Saaada saahaan 0^ :n vinosahauskulma.
- Vedä sahanterän suojusta taaksepäin vivusta (8) ja aseta saha kyljelleen sahanterä vaaka-asennossa.
Löysävinsohauksen sätönuppi (11).
- Aseta suorakulma sahanterää ja pohjalevyä vasten 90^ :n säätöä varten.

• Säädä pysäytintä (15) käytämällä kuusiokoloavainta.

Sahan teran vaihtaminen (kuva E)

Lukitse sahantera lukitusnupista (4) ja irrota sahanteran lukitusruuvi (17) kiertamalla sita vastapäivän tyokalulla (18).
- Vedä terän alasuojusta (9) taaksepäin vivusta (8) ja vaihda sahanterä (10). Laita aluslevyt (19 & 20) paikoilleen oikeassa järestykssessä.
- Tarkista sahanterän pyörimissuunta.
- Kierrä sahanterän lukitusruuvia (17) kasin jotta aluslevyt pysyvä paikoillaan. Kierrä myötapäivään.
- Paina sahanterän lukitusnuppia (4) ja kierra samalla karaa kunnes sahanterän pyörimisliike pysähtyy.
- Kiristä sahanterän lukitusuuvi työkalulla.

Jakoveitsen asentaminen (kuva E)

Katso kuvan E liitekuva, jossa esitetään halkisuveitsen (7) oikea saätö. Säädä halkisuveitsen etäisyys, kun olet vahtanut sahanterän tai aina tarvittaessa.

Säädä sahaussyvyys 0 mm:iin päästäkesi käsiki halkaisuveitsen kiinnitysruuveihin.
- Lóysàrruuveja (21) ja vedahalkaisuveistä ulos mahdollisimman pitkalle.
Säädä etäisyys.
- Kiristä ruuvit (kiristysmomentti: 4-5 Nm).

Sivuohjaimen asentaminen ja saatäminen (kuva F)

Sivuohjainta (15) käytetän siloin, kun sahataantyöstkappaleen reunan suuntaisesti.

Asennus

Löysennä lukitusruuvia (22), jotta sivuohjain pääsee ohi.

• Asenna sivuohjain (15) sahakenkään (6) kuvan osoittamalla tavalla.
• Kirstä lukitusruuvi (22).

Saataminen

Löysennä lukitusruuvia (22) ja sääda sivuohjain (15) halutulle leveydelle.
- Kirstä lukitusruuvi (22).

Käytöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia saantjä.
- Alä käytä liikaa voimaa koneen käytössä,
- alä taivuta sahanterä.
Väätä ylikuormitusta.
- Älä kättä tylynseite sahanteria.

Alä kýtā sahaa lovien sahaamiseen.

Ennen käytämista:

• Varmista etta suojukset ovat asianmukaisesti paikoillaan. Sahanteränsuojuksen on oltava suljetti-asennossa.
• Varmista etta sahanterä pyörii terässä olevan nuolen suuntaisesti.

Virran kytkemenin pälle/pois pälätä (kuva A)

Turvallisuussyistä sahkötyokalusi virtakytkin (1) on varustettu käynistyksen varmistinnupilla (2).

• Paina kännistyksen varmistinnuppia.
• Käynnistä kone virtakytkimestä (1). Heti kun vapautat virtakytkimen, käynistyksen varmistin aktivoituju ja estaä koneen tahattoman uudelleen käynistyksen.

• Alä käynistä tai sammuta sahaa, jos sahanterä koskettaa työkappaletta tai jotain muuta materiaalia.
• Alä kaytā karan lukitsinta, kun työkalu on käynnissä.

Sahausote ja sahan ohjaus (kuva A)

• Pidä sahaa kiinni kädensijasta ja etukahvasta (3), jotta voit ohjata sahaa oikein.

• Koska sahausjäkli on tasaisempi sahanterän ulostulopuolella, kiinnitä tyostokappale paikalleen Selkäpuoli sahanteräa vasten.

• Seuraa työkappaleeseen piirrettyä viivaa käyttaen merkintäa (13).

• Jos jirikulma on 45^ , seuraa tyokappaleeseen piirrettya vivaa kayttamalla merkintaa (12).
• Aseta johto kulkemaan pois tyoreitä tyokalun takaa.

Pölyn poisto (kuva A)

Työkalussa on polynpoistoliitä (5).

• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen.
• Käytä aina purunpoistoimuria, joka on puun sahaamiseen littyvien lastunpoiston direktivien mukainen. Yleisempien polynimurien imuputki sopii purunpoistoistukkaan.

Älä käytä imurilisäosaa metallia sahattaessa ilman asianmukaista kipinäsuojaa.

Ota yhteys myjääsi halutessasi tietoja sopivista lisātarvikkeista.

Huolto-ohjeita

DeWALT sähkötyokalusi on suunnitelu käytettväksi pitkān aikaa mahdolisimman vahällä huololla.

Asianmukainen käytö ja saannönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Sähkötyokalusi e tarvitse lisävoitelua.

Puhdistus

Pida tuletusaukot puhtaina ja puhdista runko saannollisesti pehmealla rievulla.

Ymparistön suojelu

Erillinen keräys. Tätä tuotetta ei saa havittä normalalin kotitalousjätteen kanssa.

Kun DeWALT -koneesi on käytetty loppuun,
älä havitä sitä kotitalousjätteen mukana.
Tämä tuote on kerättäv érikseen.

Käytetyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaaalien kierratyksen ja uudelleenkäytön. Kierrätetyjen materiaalien uudelleenkäytto auttaa ehkaisemään ympäristön saastumisen ja vähentä raaka-aineiden kysyntä.

Paikallisten säannösten mukaisesti on mahdollista viedä kotitalouksien sahkölaitteet kuntien kaatopäkoille tai jättäne vähittäismyyjalle ostettaessa uusi tuote.

DeWALT tarjoaa mahdollisuunden DeWALT - tuotteiden keraykseen ja kierratykseen sen jälkeen, kun ne on poistetu käytösta. Jotta voisit hyötyä tastä palvelusta, palauta laitteesi johonkin valtuutettuun huoltolikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaahimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden DeWALTin toimistoon, joka sijaitsee tassä kaskirjassa annetussa oositteessa. Listavultuutetuista DeWALT - huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saaatavilla Internetissä, oositteessa

www.2helpU.com

TAKUU

30 PAIVAN TYYTVAISYYSTAKUU

Jos et ole tãysin tytyväinen DeWALT-työkaluusi, palauta se myjälle tai valtuutettuun DeWALT-huoltopisteeseen 30 paivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaittokoneen. Tuote on palautettava tãydellisenä ja ostokuitti on esitetävä.

YHDEN VUODEN ILMAINEN YLLAPITOHOULTO

DeWALT-tyokalusi kunnossapito ja huelto suoritetaan ilmaiseksi 12 kuukauden sisallä ostopäivastā huoltopisteessämme. Ilmainen kunnossapitohuolto käsittä sahkötyokalujen ty- ja varaosakustannukset. Siihen ei sisäly tarvikekustannuksa. Ostokuitti on esitetävä.

- YHDEN VUODEN TAKUU

Jos DEWALT-tuotteesi menee epakuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisallä ostopäivastä, vaidhamme vioittuneet osat uusiin tai vaiddamme koko yksikon ilmaiseksi edellyttäen, etta:

• Tuotetta ei ole käytetty värin.
  Valtuuttamattomat henkilöt eivät ole yrittäeneet korjata sitä.
• Paiväysellä varustetu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisäteisten oikeuksen lisäksi.

Lähimmän DeWALT-myyjäsi tai valtuutetun
DeWALT-huoltpisteen osoitteen saat
voimassaolevasta tuoteluettelosta tai ottamalla
yhteyttä DeWALTin. Listavultuutetuista DeWALT-
huoltolikkeistä sekä yksityiskohtaiset tiedot
korjauspalvelustamme ovat vaihtoehtoisesti
saatavilla Internetissä, osoitteessa
www.2helpU.com

CIRKELSAG D23550

Vi gratular!

Toonotnokaipuoan Tounapaalnou oynou (EIK.F)

O napalnlooc oynoc (15) xnpoioietai yia napalnkn kmt m e to akpoc tou tepaxiou epyaiaac.

Movtapiogma
