D23550 - Darbeli matkap DEWALT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Dairesel Testere (darbeli matkap olarak referans verilmiştir)
Nominal Gerilim	230 V
Çekilen Güç	1050 W
Boştaki Hız	5000 dev/dak
Maksimum Kesme Derinliği	55 mm
Bıçak Çapı	165 mm
Bıçak Deliği	20 mm
Eğim Aralığı	0° - 45°
Ağırlık	6,0 kg
Önerilen Sigorta	10 A
Çift Yalıtım	Evet (Sınıf II)
Ses Basıncı Seviyesi LpA	104 dB(A)
Ses Gücü Seviyesi LWA	115 dB(A)
Titreşim (ağırlıklı ortalama değer)	< 2,5 m/s²
Ana Fonksiyonlar	Profesyonel ahşap ve plastik kesimi, düz ve eğik kesimler, derinlik ayarı, entegre toz emme
Paket İçeriği	Testere, paralel kılavuz, bıçak anahtarı, kullanım kılavuzu, patlatma çizimi
Bakım ve Temizlik	Havalandırma yuvalarını yumuşak bir bezle düzenli olarak temizleyin; yağlama gerekmez
Güvenlik	Kilitli anahtar, alt koruma kapağı, yarılma bıçağı, çift yalıtım
Yedek Parça ve Onarılabilirlik	Bıçaklar, pullar, sıkma vidaları DeWALT yetkili servisi aracılığıyla temin edilebilir
Garanti	1 yıl ücretsiz bakım ve 1 yıl üretim hatalarına karşı garanti

Sık sorulan sorular - D23550 DEWALT

Dairesel testere D23550'de kesme derinliği nasıl ayarlanır?

Derinlik ayar düğmesini (14) gevşetin, tabanı (6) istenen derinliğe ayarlamak için hareket ettirin, ardından düğmeyi sıkın. Temiz bir kesim için bıçağın parçanın altından yaklaşık 3 mm çıkmasını sağlayın.

D23550 testerenin bıçağı nasıl değiştirilir?

Mil kilitleme düğmesine (4) basın, sıkma vidasını (17) saat yönünün tersine çevirerek verilen anahtarla sökün. Alt koruyucuyu (9) kolu (8) ile açın, bıçağı dönüş yönüne dikkat ederek değiştirin, ardından vidayı sıkıca sıkın.

D23550 testerenin besleme gerilimi nedir?

Nominal gerilim 230 V'tur. Kullanmadan önce şebekenizin uygun olduğunu kontrol edin.

D23550 testere metal kesmeye uygun mudur?

Hayır, profesyonel ahşap ve plastik kesimi için tasarlanmıştır. Bir kıvılcım söndürücünüz yoksa metaller üzerinde kullanmayın.

D23550'de paralel kılavuz nasıl kullanılır?

Paralel kılavuzu (15) vidayı (22) gevşeterek takın, tabanın (6) gözüne yerleştirin ve sıkın. İstenen kesme genişliğini ayarlayın, ardından kilitleyin.

D23550 testere özel bir bakım gerektirir mi?

Herhangi bir yağlama gerektirmez. Havalandırma yuvalarını yumuşak bir bezle düzenli olarak temizleyin. Her kullanımdan önce koruma kapağının durumunu kontrol edin.

Kullanım sırasında geri tepme (kickback) olursa ne yapılmalı?

Testereyi iki elinizle sıkıca tutun, bıçağın yanında durun. Bıçak sıkışırsa, anahtarı bırakın ve testereyi çıkarmadan önce tamamen durmasını bekleyin.

Eğik kesim için eğim nasıl ayarlanır?

Eğim ayar düğmesini (11) gevşetin, tabanı istenen açıya (0° - 45°) getirin, ardından düğmeyi sıkın. Eğik kesimler için işareti (12) kullanın.

D23550'de farklı çapta bıçak kullanabilir miyim?

Hayır, yalnızca 165 mm çapında ve 20 mm delikli, EN 847-1 standardına uygun bıçaklar kullanın. Uygun olmayan bıçaklar riskleri artırır.

D23550 testereyi kullanım ömrü sonunda nasıl imha etmeliyim?

Evsel atıklarla birlikte atmayın. Ayrı toplama noktasına (geri dönüşüm merkezi veya satıcı) bırakın. DeWALT, yetkili servisleri aracılığıyla geri dönüşüm hizmeti sunar.

KULLANIM KILAVUZU D23550 DEWALT

Bir DeWALT aletini secmis bulunuyorsunuz. Ürün gelistirme ve yenilemede yllarin deneyimi DeWALT'1 profesyonel kullanılar,isin en güvenilir partnerlerden bir haline getirmektedir.

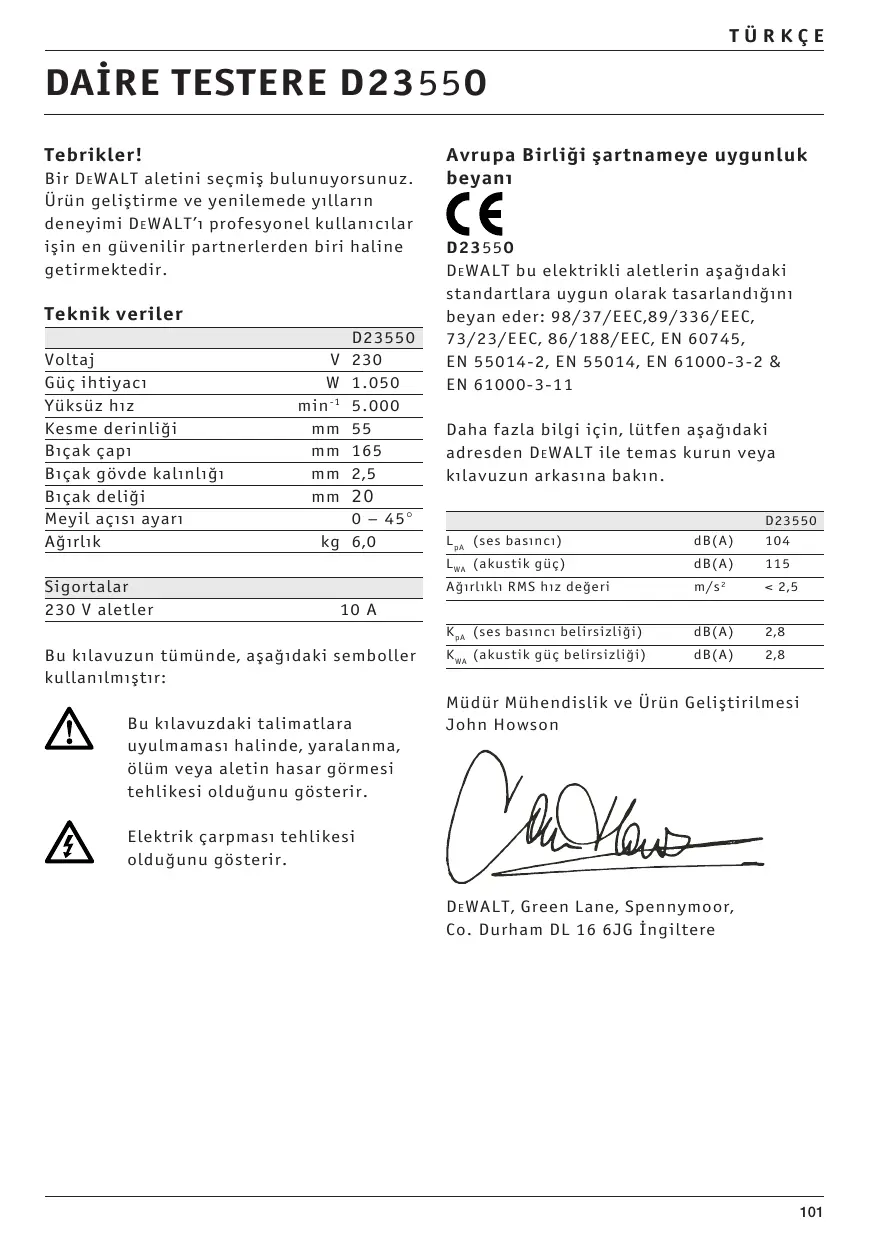

Teknik veriler

	D23550
Voltaj	V 230
Güç iletiyetacı	W 1.050
Yüksüz yüz	min-1 5.000
Kesme derinligi	mm 55
Bıçak capı	mm 165
Bıçak güvde kalınligı	mm 2,5
Bıçak deligi	mm 20
Meyil,açılayarı	0-45°
Ağırkık	kg 6,0
Sigortalar
230 V aletler	10 A

Bu kɪlavuzun tumünde, Ṣaʒaɪdaki semboll er kullanlɪmɪstɪr:

Bu kɪlavuzdaki talimatlara uyulmaması halinde, yaralanma, olüm veya aletin hasar görmesi tehlikesi olduğunu gocterir.

Elektrik carpmasi tehlikesi oldugunu gosterir.

Avrupa Birliigi Şartnameye uygünlu k beyanı

D23550

DEWALT bu elektrikli aletlerin asaagidaki standartlara uygun olarak tasarlandigm began eder: 98/37/EEC,89/336/EEC, 73/23/EEC,86/188/EEC,EN 60745, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11

Daha fazla bilgi icin, lütfen asagidaki adresden DEWALT ile temas kurun veya kIlavuzun arkasinabakin.

		D23550
LpA (ses basıncı)	dB(A)	104
LwA (akustik Güç)	dB(A)	115
Ağırkılcı RMS Hzdehyeri	m/s2	< 2,5
KpA (ses basıncı belirşiligi)	dB(A)	2,8
KwA (akustik Güç belirşiligi)	dB(A)	2,8

Müdür Mühendislik ve Ürün Gelistirilmesi John Howson

Genel emniyet kurllar
Uyar! Bütün talimatları. Aşaqıkaki talimatlara uyumlması, elektrik carpmaları yangın ve/veya ağır
yaralanmaları neden olabilir. Aşaqıkda kullanıan «Elektrikli el aleti» kavram ile akım sebekesine®, elektrikleri el aletleri (baçlant kablolu) ve batarya ile calisman elektrikli el aletleri (baçlant kablosuz) ifade edilmektedir.
BU TALIMATLARI SAKLAYIN.

1 Calisma Alam
a Calisma alanin temiz ve duzenli tutun. Is alanindaki dizensizlik ve yetersiz aydinlatma kazalara neden olabilir.
b Yanici sivilarin, gazlarin veya tozlarin bulundugu patlama tehlikesi akan yer ve mekânlarda aletinizle calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina veya yanmasina neden akan kivilcimlar seksarilr.
c Elektrikli el aletini calistirrken cocuklar ve yakinda duran kisileri aletten uzaklastirn. Dikkatinizi dagitacak herhangi birsey kontrlu kaybetmenize neden olabilir.

2 Elektrik güvenlişi

a Aletinizin baglanti fişi prize uymalidir. Fisi hicbir sekilde degistirmeyin. Elektrikli aletlerle toprakl adaptor for fisleri kullanmayin. Degistirilmemi, original fi ve uygun prizler elektrik carpma tehlikesini azaltir.
b Borular, kalorifer tesisatı, ıstıçınar ve buzdolaplar gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçınin. Eşer bedeniniz topraklanacak olursa yüksek bir elektrik carpma tehlükesi ortaya Çınkar.
c Aletinizi yagmur ve nemden koruyun. Elektrikli el aletinin icine suyun sizmasi elektrik carpma tehlikesini yuksaltir.

d Kabloyu kendi amacıışında kullanmayın. Aleti kablodan tutarak taşmayın, aleti kablo ile asmayın veya kablodan;cekerek fişi prizden Çıkarmayın. Kabloyu aşırı sıçaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarindan uzak tutun. Hasarlı veya dolaşkı kablo elektrik carpma tehlikesini yükseltir.
e Elektrikli el aletinizle açık havada calisirken mutlaka açık havada kullanilmaya鬆saadeli uzatma kablosu kullanin. Açık havada kullanilmaya uygun ve鬆saadeli uzatma kablosunun kullanilması elektrik carpma tehlikesini azaltir.

3 Kisisel emniyet
a Dikkatli olun, ne yaptiginiza dikkat edin ve elektrikli el aletinizle calisirken makul hareket edin. Yorgunsaniz, hap, ilac veya alkol almisssaniz aletinizi kullanmayin.

Aletinizi kullanirken bir anlik dikkatsizliginiz ciddi yaralanmalarayol acabilir.

b Emniyet donanimn kullanin. Her zaman koruyucu gozluk kullanin. Elektrikli el aletinin turve kullanimna uygun olarak kullanacaigiz toz maskesi, kaymayan saglam is ayakkablar, koruyucu kask veya koruyucu kulaklik gibi kiisisel korunma donanimlarıkullanmaniz yaralanma tehlikesini buyuk olcüde azaltir.
c Aletinizin kontrlunuzDFSinda calismaması icin gerekli onlemleri aln. Prize takmadan once acma dugmesinin kapal konumda olmasina dokkat edin. Elektrikl aletlerin parmaginiz acma dugmesi uzerinde taşınması veya açık olarak prise takilması kazalara davetiye;cikarir.
d Aleti calistirmadan once ayar aletlerini veya tornavidalari aletten uzaklastirn. Donen alet parcasina temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e Oneogr u asirigilmeyin. Durusunuzun gvenli olmasina dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrl edersiniz.
f Uygun giysileri giyin. Calisirken cok bol giysiler giymeyin ve takı takmayın. Saçlarınlizı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun-SAÇlar aletin hareketli parçaları tarafindan tutulabilir.
g Aletinize toz emme donanimi ve toztutma donanimitakilabiliyorsa, bunlarin bagl olup olmadigini vedogru islev gorp gormediklerinikontrol edin. Bu gibi donanimlarinkullanilmasizozlardan gelebilecektehlikeleri azaltir.
4 Elektrikli el aletleriyde dikkatli calismak ve aletiogrukullanmak.
a Aletinizi asiri olcude zorlamayin. Isinize uygun elektrikli el aletini kullanin. Uygun elektrikli el aleti ile belirtilen performans alaninda daha iyi ve daha guvenli calisirsiniz.
b Açma/kapama Şalteri arizal olan elektrikli el aletini kullanmayin.
Açlip kapanamayan bir elektrikli el aleti tehlikidir ve onarilması gerekir.
c Aletin kende bir ayarlama yapmadan, aksesuari degistirmeden veya aleti elinizden birakmadan once fi i prisden cekin. Bu onlem, aletin kontrlunuz dianda ve istenmeden calismasinl onler.
d KullanimDFSinda iken elektrikli el aletinizi cocosklarin ulasamayacag bir yerde saklayin ve aleti kullanmay bilmeyen veya bu guvenlik talimatini okumayan kisilerin aleti kullanmasina izin vermeyin. Deneyimsiz kisiler tarafindan kulanildikları takdirde elektrikli el aletleri tehlikelidirler.

e Aletinizin bakimini ozenle yapin. Aletin hareketli parçaların kusursuz ilevGORUP gormediklerini ve sikişmadikları,parçaların kırık veya hasarl olup olmadikları kontrl edin,aksi takdirde alet,islevini tam olarak yerine getiremez.Aletinizi kullanmadan once hasarl parçaları onartin.Birçok is kazasi alelerin kottve yetersizbakimindan kaynaklanir.
f Kesici uclarik eskin ve temiz tutun. Iyi bakim gormus kesici uclar daha ender sikislarve daha iyi yonlendirilirler.
g Elektrikli el alelterini, aksesuari, uclarve benzerlerini bu guvenlik talimatina uygun olarak ve alet tipine ozgu kurallara uyarak kullanin. Aletinizi kullanirken calisma kosullarini ve yaptiginiz isidaim dikkate aln. Elektrikli el alelterini Kendileri icin ongorulen islerin dininda kullanmak tehlikeli durumlarin ortaya cikmasina neden olabilir.

5 Servis

a Aletinizi sadece uzman bir elemana ve original yedek parçalar kullandirarak onartin. Böylelikle aletin güvenligini korumuş olursunuz.

TEHLIKE:

a Ellerinizi kesilen yere ve testere bicağina yaklaşirmayın. Ikinci elinizle ek tutamağı veya motor govdesini tutun. Her iki elinizde daire testereyi tutarsa, testere bicağı ellerinizi yaralayamaz.
b Is parcasinin altei kavramayin. Koruyucu kapak sizi is parcasi altinda sizi testere bicaigindan koruyamaz.
c Kesim derinligini is parcasinnin kalinligina gore ayarlayin. Bicak dislerinden bir tam di sten daha azi is parcasininn altoanda gRonmelidir.

d Kesilen is parcasini hiçbir zaman elinizle tutmayin veya bacăŋmɪzɪn üzerine koymayin. Is parcasini saglam bir zeminde emniyete alɪn. Bedenle teması onlemek, testere bɪçaɡnɪn sɪkɪsması veya aletin kontrolünün kaybedilmesisin minimum duzeye indirilmesi açɪsindan is parcasini ni iyice tespit edilip sɪkɪlması onemlidir.
e Gorunmeyen elektrik kabolarinin gearme olasiligi olan yerderde calisirken veya testere bicaagialetin sebeke baglantisina temas olasiligin bulundugu durumlarda aleti sadece izolasyonlu tutamaklarindan tutun. Elektrik akim ileten kabolarla temas edilecek olursa metal alet elemanlarina da gerilim gelecer ve bu da elektrik carpmalarina neden olabilir.
f Uzunlamasina kesme yaparken daima bir dayamak veya diz bir kenar kllavuzukullanin. Bu,kesme hassaiyetini iyilestirir ve testere bicaaginin sikisma olasiligini azaltir.
g Daimaogrbu buyuklukte ve biçimi baglama flansina uygun testere bıçakları kullanin (ag seklinde vya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçaklar, balansız calisir ve aletin kontrl dɪsina Çɪkma olasilitigün artirr.
h Hiçbir zaman hasarl testere bicağ alt besleme diski veya vida kullanmayin. Testere bicağ alt besleme diski ve vidalar, isletme güvenligini optimum duzeye getirmek üzere özel olarak tasarlanmıs ve üretilmalık.

Bütün testerer icin ek güvenlik talimatlari

Geri tepme kuvvetinin nedenleri ve buna karsi alınacak onlemler:

• bir geri tepme kuvveti, takilan, sikiisan veya yanlis dokrultulan bir testere bicaiginbeklenmedik reaksiyonudur. Bu durum, aletin kontrolden ve is parcasindan cikarak kullaniciya dokru hareket etmesine neden olabilir;

• testere bicaqik esilen hat icinde takilireya sikiisira, bloke olur.Boyle bir durumda motor kuvveti aleti kullaniciyaogrugeriiter;

• testere bicaği kesmehattindacaçlanma yapar veya yanlis doğrultulursa, testere bicağin in arka tarafindaki disler is parcasin in üst yüzeyine takilabilir ve bunun sonucunda da testere bicaği kesmehattindan disariçikarak, geriyiogrukullanciya doğru sicrama yapar.

Bir geri tepme kuvvet, testerenin yanlvesya hatali kullanimi sonucu ortaya cikar. Geri tepme kuvvetleri asaigida aiklanan uygun onlemlerle onlenebilir.

a Testereyi iki elinizle birlikte sikica tutun ve ellerinizi geri tepme kuvvetini karşilayabilecek konumda tutun. Daima testere bçağınin yan tarafinda durun, hiçbir zaman testere bçağı ile ayni hatta bulunmayın. Geri tepme halinde daire testere geri.Doğru sigrar,ancak kullanı personnel uygun onlemleri almıssa bu geri tepme kuvvetlerini tehlikesiz biçimde karşilayabilir.
b Testere bicağı sikişir veya kesme islemi baska herhangi bir nedenle kesilirse, acma/kapama salterini birakın ve testere bicağı tam duruncaya kadar testereyi malzeme icinde sakince tutun. Testere bicağı hareket ettişi surece ve geri tepme kuvveti kendini hissettirdigi surece hiçbir zaman testereyi is parcasindan disari cikarmayi denemeyin veya geri cekmeyin. Testere bicağın in sikişma nedenini bulun ve bunu uygün onlemlerle giderin.

c Is parcasi icinde bulunan bir testereyi tekrar calistirmak isterseniz, testere bicaigin1 kesme hattinda icinde merkezleyin ve testere dislerinin is parcasina takili olup olmadigin1 kontrol edin. Testere bicaig1 sikisir (bloke olur) ve tekrar calistirlacak olursa i5 parcasindan diarsikabilir veya bir geri tepme kuvvette neden olabilir.
d Testere bicaaginin sikisip geri tepmetehlikesi yaratmaması icin buyukboyutlu levhalari keserken guvenli birbicimde destekleyin. Buyuk boyutlulevhalar kendi aigrilkarı nedeniylebukulebilir. Bu levhalar her iki yandan hem kesmehattinin yakınindan hem dekenandan desteklenmelidir.
e Korelmiş veya hasarlı testere.Beforekategorlı kullanmayın. Korelmiş veya yanlış.Doğrultulmş testere.Beforekategorlı darkesmehattindabuyükbir sürtinmekuvetinin olusmasına, testere.Beforeçeginin sikişmasına ve geriptepmekuvvetlerinin olusmasına neden olurlar.
f Kesme islemine baslamadan once kesme derinligi ve kesme hizı ayarlarını tam ve hassas bicimde ayarlayarak tespit edin. Kesme sirasindo ayarlardehyiacek olursa, testere bıçalıkı sikişabilir ve geri tepme kuvveti olusabilir.
g Icini gormediginiz bir yerde, orneginbir duvara «icten kesme» islerindeözellikledikkatli olun. Malzeme icinedalan testere bicaag1 gorunmeyennesneler nedeniyle bloke olabilir ve gerietepme kuvvetlerine neden olabilir.

Sarkac bıçak koruması olan testerele icin Güvenlik talimatları

a Her kullanimdan once alt koruyucukapagin kusursuz bucimde kapanipkapanmadigiin kontrol edin. Altkoruyucu kapak serbeste hareketetmiyorsa ve hemen kapanmmyorsatestereyi kullanmayin. Alt koruyucukapagiaçik konumda iken hiçbirzaman siki mayin veya yapistirmayin.

Testere yanlslkla yere ducek olursa, alt koruyucu kapak bukulebilir. Koruyucu kapa geri cekme kolu ile acin ve serbest hareket edip etmedigini ve butun kesme aca1s1 ve kesmederinliklerinde ne testere bicaina ne de diger parcalara temas edip etmedigini kontrl edin.

b Alt koruyucu kapaçın yayo n kontrl edin. Egér alt koruyucu kapak ve yayı kusursuz olarak calismimiorsa aletinizi bakima gonderin. Hasarl parçalar, yapşkan birikintiler vya talasbirikmeleri alt koruyucu kapaçın gecikmeli olarak islev görmesine neden olur.
c Alt koruyucu kapağ elinizle sadece «malzeme ile nine dalmal veya acil1» kesme gibi özel durumlarda açın. Alt koruyucu kapağ geri çekme kolu ile açın ve testere bıçag malzeme icine girince serbest birakın. Butün dhekse me ileerinde alt koruyucu kapak otomatik olarak calismaldir.
d Alt koruyucu kapak testere bicaigi kapatmadigi surece testereyi tezgaha veya yere birakmayin. Korunmayan ve serbest donusteki testere bicaigi testereyi kesme yonunun tersine hareket ettirir ve onune gelen malzemeyi keser. Bu sirada testerenin serbest donus suresine dikkat edin.

Yarma kaması olan buttin testereler icine ek güvenlik talimatları

a Bu sirada testerenin serbest donus suresine dikkat edin. Kesme yaptiiginiz testere bicaigna uygun yarma kamasikullanin. Yarma kamasi testere bicaigovdesinden daha kalin, ancak testere bicaig dislerinin genisliginden dahince olmalidir.
b Yarma kamasini kullanim klavuzunda açıklandı gibi ayarlayin. Yanlş kalınlık, pozisyon veDOGrultma yarma kamasinin geri tepme kuvetini etkin biçimde önlemesine engel olabilir.

c Malzemeicine dalamakkesmeisleri dinanda daima yarma kamasinikullanin.Malzemeicine dalamakkesme isinden sonra yarma kamasin1 tekrar monte edin.Yarma kamas1 malzemeicine dalamak yapilan kesmede zorluk ckarirve geritepme kuvvetinin olusmasina neden olur.
d Yarma kamasinin etkin olabilmesi icin
kesme hattinin icinde bulunmaldir.
Kisa kesme işlerinde yarma kaması geri
tepme kuvvetini onlemede etkisizdir.
e Bukulmug yarma kaması ile testereyi kullanmayın. Enkıçık bir aksamada koruyucu kapağın kapanması yavaşlar.

Dairesel testereler icin ek emniyet kurallari

• Kulak korumalarinı takın. Gürültüye karı koruyucusuz kalma,isitme kaybina yol açabilir.
• Tercihen bir toz maskesi kullanin.
  Tavsiye edilenden daha kucuk veya buyuk captaki testere levhalarin kullanmayin. Dogru testere levhasi ayarlarin icin teknik verilere basvurun. Sadece bu kialavuzda belirtilen EN 847-1'eygun bicakları kullanin.
• Asla törpuleyici kesme carklarin kullanmayin.

Ambalajin icindekiler

Ambalajin ici de aşaqidakilervardir:

1 Daire testere
1 Paralel 1zgara
1 Testere bicaig siperi
1 Kullanim kIlavuzu
1 Acliml cizim

• Nakliye sirasinda alette, parçalarindavaeya aksesuarlarinda hasar olusupolusmadigiin kontrol edin.
• Aleti kullanmadan-once, bu kɪlavuzu iyice okuyup anlamaya zaman ayirin.

Tanim (sekil A)

D23550 dairesel testereniz profesyonel ahsap ve plastik kesme iIleri icin tasarlanmistir.

1 Açma/kapama anahtari
2 Kapatma kilit duğmesi
3Önkol
4 Mil kilidi
5 Toz cekme adaptorü
6 Testere sabucu
7 Yarma kamasi
8 Alt siper gericekme manivelas1
9 Alt siper
10 Testere bicaq
11 Meyil ayar dugmesi
12 Meyil kosimi icin isaret.
13Duzkesimicinisaret
14 Derinlik ayar Düɡmesi
15 Paralel Izgara

Elektrik güvenligi

Elektrik motoru, sadece tek voltaja uygun imal edilmistir. Daima, sebeke voltajin, aletinizin ustunde yazililan voltajla aym olmasina dikkat edin.

DEWALT aletiniz, EN 60745 uyarincacift yalitimlidir, bu nedeletopraklanmasi gerektirmez.

Kablo ya da Fişin degişiţirilmesi

Kablo ya da fişi degişistirken,çiplak bakir tellerin arz ettişi tehlikeye dikkat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan once, geşek veçiplak iletken, kotu bóglanti, hasarlıyalirim kontrolü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Voltaj dusmeleri

Ani cekilen akimlar kisa zamanl voltaj duqmelerine neden olurlar. Uygun olmayan guc saglama kosullarinda diger ekimpan etkilenebilir.

Eger guc saglayicinin system empedans0,25 ^ dan duusukse,aksaklik olmasi ihtimaliyoktur.

Montaj ve ayarlar

Montaj ve ayarlardan öncemutlaka aletin fişini seksin.

Kesme derinligi ayarlanmasi (sekil A & B)

Derinlik ayar duğmesini (14) gezetin.
- Dogru kesme derinligini ayarlamak icin taban(6) hareket ettirin.
- Derinlik ayar Düğmesini (14) sikiştirn.

Kesimde en iyi sonucu alabilmek icin, testere bicaaginn kiselen parcadan 3 mm kadar cikmasini saglayin (bknz. sekil B).

Meyil ayari (sekil C)

Meyil aciS1 0^ - 45^ derecearasinda ayarlanabilmektedir.

• Meyil ayar Düğmesini (11) gezşetin.
• Testere tabanin (6), gõsterge istenilen açiyö lçekte gõsterene kadar dondürün.
• Meyil ayar Düğmesini (11) sikiştin.

90^ lik kosimler için taban ayari (sekil D)

• Testereyi 0^ meyile ayarlayin.
• Manivelayi (8) kullanarak bıçak siperini Çekin ve testereyi bıçak tarafina yerleşirin.
  Meyil ayar duğmesini (11) geşetin.
• 90^ ayarı yapabilmek bıçaga ve tabana bir blocyerlestirin.

-Allen anahtarinik kullanarak durdurmayi (16) istenildigi.

Testere bicaaginindegistirilmesi (sekil E)

• Bıçak tespit duğmesine (4) basın ve takımduki Üngiliz anahtarınlıyla (18) bıçak sikişkıma vidasım (17)-SAATYönünün aktıncı cevirerek seksın.
• Kolu (8) kullanarak alt bıçak siperini (9) Çekin ve bıçaqı (10)dehyişirin. Rondeleleri (19 & 20) tekrar.Doğru konumlárına yerlestirin.
• Bicagin donus yonunukontrol edin.

• Rondeleleri tespit etmek icin bıçak sıkışirma vidasın (17) elle cevirin. Saat yönunde.

• Mili, bıçak durana kadar cevirirken bıçak tespit Düğmesine (4) basın.

• Ingiliz anahtariniyla bicak sikistirma vidasin1 sikin.

Kesme demirinin ayarlanmas1 (sekil E)

Dogru keski demiri (7) ayan içın bknz. sekil E. Keski demiri aralıgün,瓶颈日起tirdiğinizde ya da mMkün olan her firsatta ayarlayın.

• Keski demirinin siki sterma vidalarina ulasmak icin kosim derinligini 0 mm'ye ayarlayin.
• Vidalari (21) gevsetin ve kesmedemirinin tumunudarsi cekin.
• Araligi ayarlayin.
• Vidalari sikstirin (tork: 4-5 Nm).

Paralel 1zgaranin monte edilmesi ve ayarlanmasi (sekil F)

Paralel 1zgara (15) is parcasinin kosesine parallel kosim icin kullanilmaktadir.

Montaj

• Paralel 1zgaranin geçmesini saglamak icin kilitleme vidasin (22)GeVsetin.
• Paralel 1zgaray1 (15) sekilde gosterildigi gibi testere pabucuna (6) yerlestirin.
• Kilitleme vidasin (22) sikistirin.

Ayarlama

• Kilitleme vidasin (22) gezetin ve parallel uzgaray (15) istenen genislikte ayarlayin.
• Kilitleme vidasın (22) sıkışın.

Kullanim talimatlari

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Kesilecek parçanın, sıkıca tespit edilmiş olmasına;dikkat edin.
• Alete hafifcbe bastirn ve testere bicaagin n uzerine yan basinc binmemesine dikkat edin.
• Aşırı yüklemedenkıçının.
• Cok aşınmş bıçaklar kullanmayın.

Testerenizi cep kosimleri icin kullanmayin.

Kullanmadan once:

• Koruyucularin dokru takilip takilmadigin kontrl edin. Testere bicaig koruyucusu kapal konumda olmalidir.
• Testere bicaagin, bicak uzerindeki okun yonunde donup donmedigi ini kontrl edin.

Çalıstirma ve kapatma (şekil A)

Güvenlik nedeniyle aletinizin acma/kapamadügmesi (1) bir Güvenlik kilidiyle (2)donatilmıstir.

• Aletin emniyetini açmak icin kapatm kilit duğmesine basın.
• Aleti calistirmak icin, acma/kapama anahtan (1) basin. Acma/kapama duğmesi birakildinda güvenlik kilidi otomatik olarak devreye girer ve makinenin yanlslikla calistirlmasini onler.

• Testereyi, bıçak kesilecek parçaya dainsula bir cisimle temas ederken calistirmayın ya da kapatmayın.
• Alet calisir durumdayken mil kilidini calistirmayin.

Aletin tutulmasi ve kullanlmasi (sekil A)

• Aleti ana tutma kolundan kavrayin ve on kolundan (3) tutarak yönlendirin.
• En iyi sonuçları almak icın, kesilen parçayı tersyüz edip bir mengeneyle sıkışkınl.
• I'sareti (13) kullanarak is parcasi üzerine Çizilenhatti takip edin.
• 45^ lik bir meyil açis1 olmas1 halinde iṣareti (12) kullanarak is parcas1 üzerine Çizilen hatti takip edin.
• Uzatma kablosunu aletin arkasinda birlikte goturun.

Toz cekme (sekil A)

Aletinize bir toz emme adaptoru (5) taklmistir.

Mumkun oldugu surece toz emisyonlaryla ilgili kurallara uygun olarak tasarlanmıs bir toz cekme cihazı kullanin.

• Daima, ahşap kesimindeki toz emisyonu ile ilgili yönetmeliklere uygün bir elektriklivakum emicisi kullanın. Birçok normal elektrik supürgesinin emme hortumu toz seksme ağzına takılabilmektedir.

Metal keserken uygun kivilcim korumas olmadan birvakumlucikartici kullanmayin.

Uygun aksesuarlar konusunda daha fazla bilgi icin bayinize basvurun.

Bakim

DEWALT elektrikli aletiniz, minimum bakimla uzun sure calisacak sekilde imal edilmistir. Her zaman sorunsuz calismasi, alete gerekli bakimin yapilmasina ve duzenli temizlige baglidor.

Yaglam

Elektrikli aletiniz, ek yaglama gerektirmez.

Temizlik

Havalandirma kanallarinin temiz ve açık olmasına;dikkat edin ve aletin govdesini duzenli olarak yumusak bir bezle temizleyin.

Cevreyikoruma

Ayrbiriktirme. Bu urun normal ev atiklarile cope atilmamalidir.

DeWALT urununuz Sayet bir gun degistirilmesi gerekiyor ise, veya bundan boyle sizin icin kullanilmayacak ise bu aleti normal ev atiklarile cope atmayin. Bu urunu ayrbir birbiriktirme icin ayirn.

Kullanılmş ürünlerin ayrca biriktirilmesi ve paketlenmesi malzemelerin yaniden donusümüne ve yaniden kullanına izin vermektedir.

Yeniden donusumol an malzemelerin yeniden kullanim, cevre kirliliagini onlenmesine yardim etmekte ve ham maddeye alan talebi indirgemektedir.

Yerel yonetmelikler, yenir urun satin aldiginiz zaman, belediye atik bologelerinde veya perakendeciler tarafindan evlerden elektrikli aleterin ayr olarak biriktirilmesini saglayabilir.

DEWALT urunleri calisma omerlerini tamamladiklarnda, DEWALT bunlari n geri kazandirilmasi ve biriktirilmesi icin kolaylklar saglamaktadir. Bu hizmetten yararlanmak icin lutfen sahip oldugunuz urunu, bunlari toplayan yetkili bir tamir servisine goturun.

Bu kılıvuzda belirtilen adresteki yerel
DEWALT ofisine basvurarak size en yukin
yetkili tamir servisinin yerini
ögrenebilirsiniz. Ya da, Internet'te DEWALT
yetkili tamir servislerinin listedini ve satı
sonrası hizmet veren yetkililerin tam
detaylarını ögrenebilirsiniz. Bu site: www.2helpU.com adresindedir.

GARANTI

- 30 GÜNLÜK RISKSIZ MÜSTERI MEMNUNİYETI GARANTIŞİ

DEWALT ağır hizmet tiplendustüriyelaletinizinperformansisi tamolaraktatmin etmiyorsa,30gün icinde takasicin yetkili bayinize gerigöTÜrebilirsiniz.Satin alma belgesinin ibraş sarttir.

• ÜCRETSIZ BIR YILLIK SERVIS KONTRATI
• Bir yillisik tam garantiyek ok olarak,:tüm DeWALT aletleri bir yil sureyle ücretsiz servis destegine de sahiptir. Satin almatarihinden itibaren bir yil icinde yaplan hiçbir onarim ve koruyucu bakim isleminden isçilik ücreti almamaktayiz. Satin alma tarihin belgelenmesiŞartir.

BIRYILLIK TAM GARANTI

DEWALT ağır hizmet tiplendüstrijel alelteri, satı sarihinden itibaren bir yılı sureyle garantilidir. Hatalı malzemen deyaya isçilikten kaynaklanan:tüm arüzalar ücretsiz onanlr. Lüften aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gonderin, ya da bizzat basvurun.

Bu garanti aṣağɪdakileri kapsamaz:

• Akesesuarlar
• Baskaları tarafindan yapilan vya girisimde bulunan onarilmardan kaynaklanan hasar
• Yanlş kullanim, ihmal, eskime ve aşınmadan, alet üzerindedehyşisiklik ve amaç dɪsɪ kullanımdan kaynaklanan hasar.

Size en yakin yetkili DEWALT tamir acentesi icin luffen bu kIlavuzun arkasinda bulunan uygun Telefon numarasini kullanin. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listedesini ve satis-sonrasi servisimiz ile ilgili tum detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.

ΔIΣΚΟΠΡΙΟ N D23550
