BEDIENUNGSANLEITUNG DW248 DEWALT

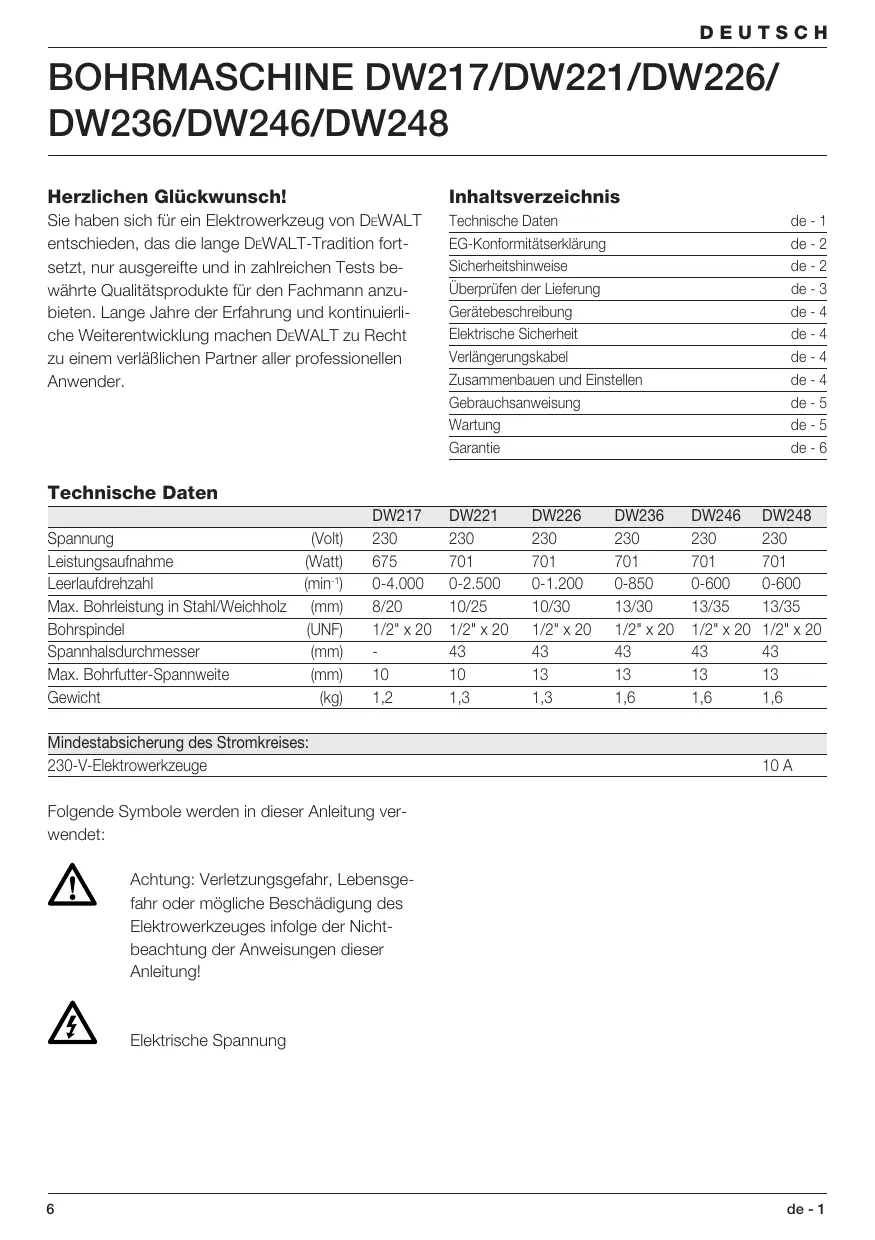

DW236/DW246/DW248 Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fort- setzt, nur ausgereifte und in zahireichen Tests be- währte Qualitätsprodukte für den Fachmann anzu- Inhaltsverzeichnis Technische Daten EG-Konformitätserklärung Sicherheïtshinweise Überprüfen der Lieferung

bieten. Lange Jahre der Erfahrung und kontinuierli- Gerätebeschreibung de-4 che Weiterentwicklung machen DEWALT zu Recht Elektrische Sicherheit de-4 zu einem verläBlichen Partner aller professionellen Verlängerungskabel de-4 Anwender. Zusammenbauen und Einstellen de-4 Gebrauchsanweisung de-5 Wartung de-5 Garantie de-6 Technische Daten DW217 DW221 DW226 DW236 DW246 DW248 Spannung (Voit) 230 230 230 230 230 230 Leistungsaufnahme (Watt) 675 701 701 701 701 701 Leerlaufdrehzahl {min”)___O-4.000 O-2.500 O-1.200 O-850 0-600 0-600 Max. Bohrleistung in Stahl/Weichholz (mm) 8/20 10/25 10/30 13/30 13/35 13/35 Bohrspindel (UNF) _1/2"x20 1/2"x20 1/2*x20 1/2*x20 1/2"x20 1/2" x20 Spannhalsdurchmesser {mm)__- 43 43 43 43 43 Max. Bohriutter-Spannweïte mm) 10 10 13 13 13 13 Gewicht Kg 12 13 13 T6 16 T6 Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge 10 A Folgende Symbole werden in dieser Anleitung ver- wendet: A Achtung: Verletzungsgefahr, Lebensge- fahr oder môgliche Beschädigung des Elektrowerkzeuges infolge der Nicht- beachtung der Anweisungen dieser Anleitungl VAN Elektrische Spannung 6 de-1

DEUTSCH EG-Konformitätserklärung

DW217/DW221/DW226/DW236/DW246/DW248 DEWALT erklärt hiermit, daB diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden. Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassun- gen. Die Hôhe des Schalldrucks entspricht den Richtli- nien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144: DW217 DW221 DW22 DW236 DW246 DW248 D, Schaldu dB} 4 74 74 LA Schalesung dBA & E E

• Arbeitsplatzbezogener Emissionswert

Gewichteter Effektivwert der Beschleunigung nach EN 50144 Tragen Sie bei einem Schalldruck über 85 dB{A) einen Gehôrschutz. DW217 DW221 DW225 DW2%6 DW245 DW24 <25mS <2,5ms <25ms <2,5m8 <2,5ms <2,5 m8 Direktor Produktentwicklung Horst GroBmann faire DEWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Deutschland Sicherheitshinweise Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf! Allgemeines 1 Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfall- gefahren. 2 Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerk- zeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Kérperberührung mit geerdeten Teilen, z.B. Rohren, Heizkürpem, Herden und! Kühlschränken. Bei extremen Einsatzbedin- gungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(F1-)Schutzschalters erhôht werden 4 Haïten Sie Kinder fern! Sorgen Sie dafür, daB Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachi- cher Anleitung benutzen. 5 Verlängerungskabel im Freien Venwenden Sie bei Arbeiten im Freien nur datfür zugelassene und entsprechend gekennzeichnete Verlängerungskabel 6 Bewahren Sie Ihre Werkzeuge sicher auf Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden. 7 Tragen Sie geeignete Arbeitskleidung Tragen Sie keine weite Kleidung oder Schmuck Sie Kënnen von sich bewegenden Tellen erfaBt werden. Beim Arbeiten im Freien sind Arbeits- handschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haametz. de-2

DEUTSCH 8 Benutzen Sie eine Schutzbrille und venwenden Sie eine Atemmaske bei staub- und spanerzeugenden Arbeiten 9 Beachten Sie den Hôchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehôrschutz. 10 Sichern Sie das Werkstück Benutzen Sie Spannvorichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermêglicht die Bedienung des Elektrowerkzeuges mit beiden Händen. 11 Achten Sie auf einen sicheren Stand Achten Sie auf einen sicheren Stand, um in jeder Abeitsposition das Gileichgewicht zu halten. 12 Vermeiden Sie unbeabsichtigtes Einschalten Tragen Sie keine an das Stromnetz angeschlos- senen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissem Sie sich davon, deB der Schalter beim AnschiuB an das Strom- netz ausgeschaltet ist. 13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf Ihre Arbeit Gehen Sie vemünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind. 14 Ziehen Sie den Netzstecker Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen. 15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstelwerkzeuge entfernt sind 16 Benutzen Sie das richtige Werkzeug Die bestimmungsgemäBe Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualtät und gewährieisten Ihre perséni- che Sicherheit Warnung! Das Venwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehôrtelle oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäBen Verwendung entspre- chen, kann zu Unfallgefahren führen. 17 Behandeln Sie das Kabel sorgfältig Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Ôl und scharfen Kanten. 18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu kônnen. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäBig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DEWALT-Kundendienstwerkstatt erneuern: Kontrolieren Sie Verlängerungskabel regelmäBig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Ôl und Fett 19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen Vor Gebrauch ist das Elektrowerkzeug auf ein- wandfreie und bestimmungsgemäBe Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Telle einwandfrei funktionieren und ob Telle beschädigt sind. Sämtliche Telle müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährieisten. Beschädigte Telle und Schutzvorrichtungen müssen vorschriftsgemäB repariert oder ausge- wechselt werden. Benutzen Sie das Elektro- werkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DEWALT-Kundendienstwerkstatt ersetzt werden 20 Lassen Sie Reparaturen nur von einer DEWALT-Kundendienstwerkstatt ausführen Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DEWALT-Kundendienst- werkstatt ausgeführt werden, andemfalls kann Unfallgefahr für den Betreiber entstehen. Überprüfen der Lieferung Die Verpackung enthält: 1 Bohrmaschine 1 Bedienungsanieitung 1 Explosionszeichnung + Vergewissern Sie sich, daB das Elektrowerkzeug sowie die Zubehërteile beim Transport nicht beschädigt wurden. de-3

DEUTSCH + Lesen Sie vor der Inbetriebnahme die Bedienungs- anieitung gründich durch: Gerätebeschreibung (Abb. A) 1 Drehzahl-Regelschalter 2 Verriegelungsknopf für Dauerbetrieb {DW217/DW221/DW226/DW236/DW246) 3 Rechts-/Linkslauf-Umschalter 4 Spindelarretierung {DW221/DW226/DW236/DW246/DW248) 5 Schnellspannbohrfutter DW248 - Blockierschutz Der Blockierschutz trägt zu einer besseren Handha- bung der Bohrmaschine im Falle eines Festfahrens bei. Ein Festfahren kann beim Bohren in Stahl und beim Bohren groBer Lôcher in Holz auftreten Der Motor wird in diesem Fall in einem bestimmten Takt ein- und ausgeschaltet. Es gibt drei Signale: - Kontrolle: die Anzeige blinkt einmal, wenn Sie den Schalter (1) betätigen. Die Elektronik funktioniert. - Aktiv: fall die Bohrmaschine weiterhin blockiert ist, schaltet die Elektronik die Bohrmaschine aus. Die Anzeige leuchtet ununterbrochen - Fehler: falls die Anzeige wiederholt blinkt, funktioniert die Elektronik nicht einwandfrei. Bringen Sie die Bohrmaschine in eine DEWALT- Kundendienstwerkstatt. Elektrische Sicherheit Der Elektromotor wurde nur für eine Spannung kon- Zipiert. Überprüfen Sie deswegen, ob die Netz- spannung der auf dem Typenschild des Elektro- werkzeuges angegebenen Spannung entspricht. [1 | IhrDaWALT-Elektrowenzeug ist gemä EN 50144 zwelfach isoliert; ein Erdieiter ist aus diesem Grunde überlüissig (CH) Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse I (Doppelisolierung) - Geräte Typ 12 für Klasse 1 __ (Schutzleiter) - Geräte (CH) Ortsveränderliiche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von ei- nem autorisierten Fachbetrieb ausgewechselt wer- den. Ausgetauschte Netzkabel oder -stecker müs- sen danach fachgerecht entsorgt werden: Verlängerungskabel Verwenden Sie ein zugelassenes Verlängerungs- kabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (Vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm°. Rollen Sie das Kabel bei Verwendung einer Kabel- rolle immer vôllig aus. Zusammenbauen und Einstellen

Einsetzen und Entfernen eines Bohrers (Abb. B) + Ofnen Sie das Bohriutter, indem Sie den Spannring entgegen dem Uhrzeigersinn drehen und setzen Sie das Zubehôr ein. + Ziehen Sie das Bohrfutter fest an, indem Sie den Spannring im Uhrzeigersinn drehen + Gehen Sie zum Entfernen des Einsatzwerk- zeuges in umgekehrter Reihenfolge vor. Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. DW221/DW226/DW236/DW246/DW248 - Spindelarretierung Diese Bohrmaschinen sind mit einer Spindelarretie- rung (4) versehen + Drücken Sie die Spindelarretierung, um das Bohrfutter beim Einsetzen oder Entfemen des Bohrers zu arretieren. Betätigen Sie die Spindelarretierung nie, während die Maschine läuft Rechts-/Linkslauf-Umschalter (Abb. C) + Zur Einstellung von Rechts- oder Linkstauf stellen Sie den Schalter (3) in die entsprechende Position ÂA Warten Sie immer, bis der Motor vôllig stilsteht und ändem Sie erst dann die Laufrichtung. de-4

DEUTSCH Entfernen des Bohrfutters (Abb. E & F) + Ofinen Sie die Bohutterspannbacken voll- ständig. + Entfernen Sie die Bohriutter-Halteschraube (6) mit Hilfe eines Schraubenziehers, indem Sie sie im Uhrzeigersinn drehen. + Setzen Sie einen Innensechskantschlüssel in das Bohriutter ein, schlieBen Sie es wie oben beschrieben und schlagen Sie leicht mit einem Hammer auf den Innensechskantschlüssel (siehe Abbildung) Gebrauchsanweisung A + Beachten Sie immer die Sicherheitshin- weise und die gültigen Vorschriften. Informieren Sie sich über den genauen Verlauf von Leitungen und Verkabe- lungen Drücken Sie beim Arbeiten das Elektrowerkzeug nur leicht an ÜbermäBiger Druck erhôht die Bohr- geschwindigkeit nicht, sonde beein- trächtigt lediglich die Leistung und verkürzt môglicherweise die Lebens- dauer des Elektrowerkzeuges. Vor dem Betrieb: + Setzen Sie das entsprechende Bohrwerkzeug ein. + Markieren Sie die Stelle, an der ein Loch gebohrt werden sol. Ein- und Ausschalten (Abb. A) + Betätigen Sie zum Starten des Elektrowerk- zeuges den Drehzahl-Regelschalter. Je tiefer der Drehzahl-Regelschalter gedrückt wird, um so hôher ist die Drehzahl des Antriebsmotors. + Lassen Sie zum Stoppen des Werkzeuges den Schalter los. DW217/DW221/DW226/DW236/DW246 + Drücken Sie falls erforderlich den Arretierknopf (2) für Dauerbetrieb. Sie Kônnen nun den EIN-/AUS- Schalter loslassen. Der Arretierknopf funktioniert nur bei der Hôchstdrehzahl. + Zum Stoppen des Werkzeuges bei Dauerbetrieb drücken Sie den EIN-/AUS-Schalter kurz und lassen ihn anschlieBend wieder los. Schalten Sie das Elektrowerkzeug bei Beendi- gung der Arbeiten immer auf AUS-Position. Nur wenn das Elektrowerkzeug ausgeschaltet ist, darf der Netzstecker aus der Steckdose gezogen werden Wenden Sie sich für nähere Informationen über das richtige Zubehër an Ihren DEWALT-Händler. Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen mêglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäBige Reini- gung voraus.

Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung

Reinigung Sorgen Sie dafür, daB die Lüftungsschitze offen blei- ben, und reinigen Sie das Gehäuse regelmäBig mit einem weichen Tuch. TG. RECYCUNS Recycling (nicht zutreffend für Ôsterreich und die Schweiz) Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden kônnen und Stoffe, die fachgerecht entsorgt werden müssen. DEWALT und andere nam- hafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemiose Rückgabe von Elek- trowerkzeugen ermëglicht. Ausgediente netz- und akkubetriebene DEWALT-Werkzeuge kônnen beim Handel abgegeben oder direkt an DEWALT einge- schickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht venwertbare Reststoffe ver- antwortungsvoll entsorgt. Voraussetzung für den Er- folg ist das Engagement von Anwendem, Handel und Markenherstellern. de-5

Wenn Sie mit der Leistung Inres DEWALT- Elektrowerkzeuges nicht vôlig zufrieden sind, kônnen Sie es unter Vorlage des Original- Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Inrem DEWALT-Händler im Original-Lieferum- fang zurückgeben und erhalten Ihr Geld zurück Die Geld zurück Garantie gjlt nicht auf Zubehôr.

+ 1 JAHR KOSTENLOSE INSPEKTION +

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstieistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT- Kundendienstwerkstatt ausgeführt Diese Leistung ist im Kaufpreis eingeschlossen. + 1 JAHR GARANTIE + Die Garantiefrist von 12 Monaten it für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muB. In dieser Zeit garantieren wir: + Kostenlose Besitigung eventueller Stôrungen + Kostenlosen Ersatz aller schadhaften Telle + Kostenlosen und fachmännischen Reparatur- service + Voraussetzung ist, daB der Fehler nicht auf unsachgemäBe Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehôrtelle verwen- det wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Elektrowerkzeugen gesignet bezeichnet worden sind! Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Mit dieser Garantieerklärung erhalten Sie eine zusätziche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlchen Gewährieistungs- rechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben, Sie kônnen nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kauf- preises oder Rückgängigmachung des Kaufes) auch Inrem Verkäurer gegenüber geltend machen. de-6
