DW248 - Slagboremaskine DEWALT - Gratis brugsanvisning og manual

Produkttype	Slagboremaskine
Mærke	DEWALT
Model	DW248
Forsyningsspænding	230 V
Optagen effekt	701 W
Tomgangshastighed	0 - 600 o/min
Borekapacitet stål	13 mm
Borekapacitet blødt træ	35 mm
Borepatronkapacitet	13 mm
Patrontype	Selvspændende borepatron
Patronspindelgevind	1/2" x 20 UNF
Kravediameter	43 mm
Vægt	1,6 kg
Dobbelt isolering	Ja (klasse II)
Hastighedsregulator	Ja, integreret i afbryderen
Rotationsretning	Reversibel (venstre/højre)
Låseknap	Ja (fungerer ved fuld hastighed)
Aksellås	Ja, til at skifte bor
Anti-stall kontrol	Ja (elektronisk system med indikator)
Lydtryksniveau (LpA)	74 dB(A)
Lydeffektniveau (LwA)	83 dB(A)
Vibrationer (gennemsnitsværdi)	< 2,5 m/s²
Anbefalet sikring	10 A
Vedligeholdelse	Ingen smøring nødvendig; rengør ventilationsåbninger
Garanti	1 år (dele og arbejdskraft)

Ofte stillede spørgsmål - DW248 DEWALT

Hvordan skifter jeg rotationsretningen på DW248?

Brug rotationsvælgeren venstre/højre (3) placeret over afbryderen. Sørg for, at motoren er helt stoppet, før du skifter retning.

Hvordan installerer jeg et bor i den selvspændende borepatron?

Åbn borepatronen ved at dreje ringen mod uret, indsæt boret, og spænd derefter ved at dreje med uret. Brug aksellåsknappen (4) for at lette spændingen.

Hvad betyder anti-stall indikatoren?

Indikatoren blinker én gang ved tænding (test), lyser konstant ved stall, og blinker hurtigt ved elektronisk fejl. I sidstnævnte tilfælde skal du kontakte et autoriseret DeWALT servicecenter.

Hvad er effekten og hastigheden på DW248 boremaskinen?

DW248 har en optagen effekt på 701 W og en variabel tomgangshastighed på 0 til 600 o/min.

Hvilke materialetyper kan jeg bore i med denne boremaskine?

Du kan bore i stål op til 13 mm og i blødt træ op til 35 mm. Til beton skal du bruge slagfunktionen og et egnet bor.

Hvordan vedligeholder jeg DW248 boremaskinen?

Ingen smøring er nødvendig. Rengør jævnligt huset med en blød klud, og sørg for, at ventilationsåbningerne forbliver frie.

Kan jeg bruge en forlængerledning med DW248?

Ja, brug en godkendt forlængerledning med minimum 1,5 mm² tværsnit tilpasset effekten (701 W). Rul ledningen helt ud, hvis du bruger en kabeltromle.

Er DW248 egnet til professionel brug?

Ja, DeWALT designer deres værktøj til professionelle. DW248 tilbyder robust konstruktion, anti-stall kontrol og dobbelt isolering for øget sikkerhed.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontroller strømforsyningen, sikringen (10 A), og sørg for, at låsen ikke er aktiveret. Hvis problemet fortsætter, kontakt et autoriseret DeWALT servicecenter.

Hvordan afmonterer jeg borepatronen på DW248?

Åbn borepatronen helt, løsn fastholdelsesskruen (6) ved at dreje med uret med en skruetrækker, indsæt derefter en unbrakonøgle og giv et slag med en hammer for at løsne borepatronen.

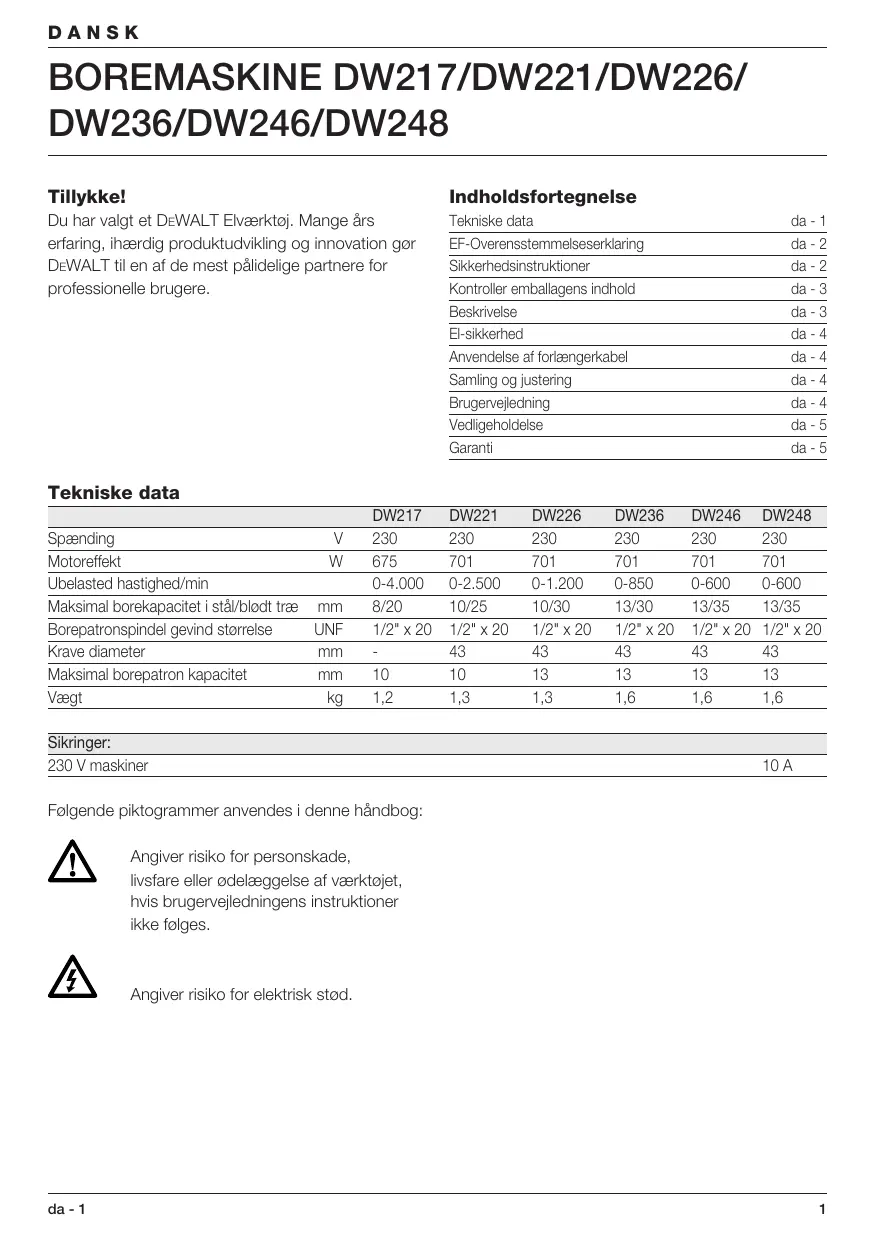

BRUGSANVISNING DW248 DEWALT

Du har valgt et DeWALT Elværktøj. Mange Års erfaring, ihaerdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.

Indholdsfortegnelse

Tekniske data	da - 1
EF-Overensstemmelseserklaring	da - 2
Sikkerhedsinstruktior	da - 2
Kontroller emballagens indhold	da - 3
Beskrivelse	da - 3
El-sikkerhed	da - 4
Anvendelse af forlaengerkabel	da - 4
Samling og justering	da - 4
Brugervjedning	da - 4
Vedligeholdelse	da - 5
Garanti	da - 5

Tekniske data

		DW217	DW221	DW226	DW236	DW246	DW248
Spænding	V	230	230	230	230	230	230
Motoreffekt	W	675	701	701	701	701	701
Ubelasted hastighed/min		0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Maksimal borekapacitet i stål/blødtd træ	mm	8/20	10/25	10/30	13/30	13/35	13/35
Borepatronspondel geh vind størrelse	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Krave diameter	mm	-	43	43	43	43	43
Maksimal borepatron kapacitet	mm	10	10	13	13	13	13
Væegt	kg	1,2	1,3	1,3	1,6	1,6	1,6

Sikringer:

230 V maskiner 10 A

Følgende piktogrammer anvendes i denen händog:

Angiver risiko for personskade, livsfare aller odelaeggelse af værktoget, hvis brugervejledningens instruktioner seks foles.

Angiver risiko for elektrisk stod.

EF-Overensstemmelseserklaring

C E

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT erklærer at disse værktogjer er konstrueret i henhold til EU-direktiverne: 89/392/E0F, 89/336/E0F, 73/23/E0F, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

For yderligere information bedes De venligst kontakte DeWALT på nedenstående adresse aller sebagsiden af brugervjedningen.

Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 89/392/EØF, mål t i h enhold til EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LDA (lydniveau)	dB(A)*	74	74	74
LWA (akustisk styrke)	dB(A)	83	83	83

• ved operatørens øre

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Sikkerhedsinstruktioner

Laes brugsanvisingen igennem, inden maskinen tages i brug. Opbevar brugsanvisingen let tilgengeligt, sa alle, der bruger maskinen, har adgang til brugsanvisingen.

Foruden nedenstaende instruktioner, bør Arbejdstilsynets regler altid følges.

ADVARSEL!

När man anvender elværktøj, skal følgende grundlaeggende sikkerhedsinstruktioner altid flegs for at nedsætte risikoen for elektriske stød, persorskader og brand.

1 Brug horeværn

Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altoand anvende horevaern.

2 Hold arbejdsområdet i orden

Uordentlige arbejdsomrader og arbejdsbænke indbyder til skader.

3 Tænk på arbejdsmiljoets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj iærheden af let antændelige æsker eller gasser.

4 Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, koleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejstrømsafbryder.

Lad ikke børnkommen berøring med vaerktojet.
eller forlaengerledningen.Det er paskvet at
holde børn under 16 ar under opsyn.

6 Opbevar værktj sikkert

Nár elværktójet违法犯罪, skal det opbevares på et tört, høj placeret sted, LAST inde,.uden for børns rækkevidde.

7 Overbelast ikke elværktøj

Man arbejder bedre og mere sikkert inden for det anforte effektområde.

8 Brug det rigtige elværktoj

Tving ici elværktoj til at udfore arbejde, som er beregnet til kraftigere vaerktoj. Brug ici vaerktoj

til formal, det/DD er beregnet til, brug f.eks. ikke en handrundsaiv til at save kviste erller braende.

9 Klaed dig rigtigt pa

Baer ici klost haengende toj eller smykker. De kan sidde fast i beveagelige dele. Gummihandsker og skridsikre sko anbefales ved udendors arbejde. Brug harnet, his du har langt harr.

10 Brug beskyttelsebriller

Brug beskyttelsebriller for at forhindre, at du fär stov i øjnene, hvilket kan forårsage skade. Hvis der opstår meget stov, bruges også støvmaske.

11 Ledningen på ikke mishandles

Baer aldrig værktøjet i ledningen og træk ikke i ledningen for atAGE kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

12 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at brugehanden, og du fãr begge hænder fri til arbejdet.

13 Stræk dig/DDke for meget

Sorg for, at du alto har sikkert fodfeste og balance.

14 Vedlighold værktøj omhyggeligt

Hold værktøj skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold handtagene tørre, rene og fri for olie og fedt.

15 Tag kontakten ud af stikket'nar elværktoget\ ikke er i brug, inden service og ved\ udskiftning af tilbehør

16 Fjern noglmer

Kontroller at nogler og justerværktøj er fjernet fra elvaerktojet, inden det startes.

17 Undgå utilisigtet start

Baer ici taendt elværktoj med fingeren pa afbryderen. Sorg for, at afbryderen er slæt fra, nár du saetter kontakten i stikket.

18 Forlaengerledninger udendors

Udendors ma der kun anvendes forlaengerledninger, der er godkendt til udendors brug og mærkedete til ditte.

19 Vær opmaerkso

Se pà det, du gør. Brug din sunde fornuft.
Brug/DD:
Brug/DD:
narrd er treet.

20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket

Inden fortsat drug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres noje for at &, od af, om de fortsat kan fungere rigtigt og udfere den planlagte Funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gæt i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan pärve driften, er i ordin. En sikkerhedsanordning ell er anden del, som er beskadiget, skal repareres ell er uskiftes af et autoriseret serviceværksted, hvis intet andet er anfør i brugsanvisningen. Fejlbehaftede afbrydere skal udkiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til erler fra.

21 For din personlige sikkerhed

Brug kun tilbehør og dele, der er anbefalet i brugsanvisingen og katalogerne. Anvendelsen af andet vaerktoj eller tilbehør end det, der anbefaes i brugsanvisingen aller katalogerne kan medføre risiko for personskader.

22 Fà dit værktøj repareret hos et autoriseret DeWALT serviceværksted

Dette elvaerktoj overholder de relevante sikkerhedsforskrifter. For at undgå fare, ma reparationer af eludstyr kun foretages af autoriserede elektrikere.

Kontroller emballagens indhold

Emballagen indeholder:

1 Boremaskine
1 Brugervejledning
1 Tegning

• Kontroller, at værktøjet,komponenter eller tilbehör ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstådehyde brugervejledning, før du tager vaerktojet i brug.

Beskrivelse (fig. A)

1 Afbryder med variabel hastighedskontrol
2 Laseknap (DW217/DW221/DW226/DW236/DW246)
3 Omskifter for hore/venstregang
4 Spindellås (DW221/DW226/DW236/DW246/DW248)
5 Selvspændende borepatron

DW248 - Anti-stansningskontrol

Anti-stansningsanordningen er udviklet til at hjelsep dig med at kontrollere boret under stansning og du undgår at det bliver trukket ud af dine hænder.

Det kan ske, hvis du borer i ståller træ med bor af stor diameter. Ved stansning taendes og slukkes motoren med jaevne mellemrum.

• Kontrolniveau: Stansningslampen blinker hver gang der trykkes på kontakten (1). Elektronikken fungerer normalt.
• Aktiveretiveau: Hvis stanseforholdet stadig eksisterer, stopper elektronikken maskinen og lampen lyser konstant.
• Varselsmodus: Hvis lampen blinker gentagende gange, fungerer elektronikken ikke normalt. Lad et autorisert DEWALT værksted se på den.

El-sikkerhed

Elmotoren er kun beregnet til en spænding.
Kontroller, at stromforsyningen svarer til speendingen på typeskitet.

Dit DeWALT-vaerktoj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskifting af kabel aller stik

Ved udskiftning af kablet aller af stikket skal den bortskaffes pa sikker ma. Et stik med blottedek kobberledere er farlig, hvis den sættes i en strømforende kontakt.

Anvendelse af forlaengerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til vaerktojets strømforbrug. (Se de tekniske specificationer.) Den minnde lederstørrelse er 1,5 mm². Ved anvendelse af en kabeltromle, skal kabet altid vindes welt ud.

Sādan indsættes og fjernes et bor (fig. B)

• Abn patronen ved at dreje ringen mod ured og indsaet et bor.

• Spænd godt til ved at dreje ringen med uret.

• Boret fjernes i omvendt rækkefolge.

DW221/DW226/DW236/DW246/DW248 - Spindellås

Denne maskine er udstyrt med en spindellås (4).

Tryck pä spindelläsen for at holde borepatronen när boret indsaettes aller fjernes.

Tryck aldrig på spindellåsen nr værktøj kør.

Omskifter for højre/venstregang (fig. C)

• Hojre/venstregang vaelges med omskifteren for hojre/venstregang (3).

Værktjoet skal stå helt stille inden der vælges ny rotationsretning.

Sadan fjernes borepatronen (fig. E & F)

• Abn borepatronens kæber sá meget som muligt.
• Stik en skruetraekker i patronen og fjern skruen (6), som holder patronen fast ved at dreje den med uret.
• Indsæt en sekskantnøgle i patronen og slå på den med en hammer som vist.

Brugervjledning

Overhold altid sikkerhedsinstruktionerne og gaelende foreskrifter.
- Pas på du ikke borer ind i rør og ledninger.
- Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsetter værktojets ydeevne ogevt. ogrå levetiden.

Før vaerktojet tages i brug:

• Indsæt det ønskede bor.
• Afmaerk, hvor hullet skal bores.

• Start værktójet ved at trykke på afbryderen.
  Hastigheden reguleres ved at ogge eller slække trykket på afbryderen.
  Værktoget standses ved at slippe afbryderen.

• Om nødvendigt, tryk på laseknappen (2) for kontinuierlig drift og slip afbryderen. Laseknappen virker kun,ningar værktogket korer for fuld hastighed.
• Nár værktøjet er i kontinuierlig drift, standses det ved et hurtigt tryk på laseknappen, der herefter slipspe. Sluk (OFF) altid for værktøjet, nár arbejdet afluttes og for stikket tages ud.

Nærmere oplysninger om tilbehør fæs hos Deres forhandler.

Vedligeholdelse

Dit elværktoj er fremstillet til at kinne fungere i meget lang tid med mindst mulig vegligeholdelse. For at værktojet skal kinne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktojet behandles korrekt og rengøres jævnligt.

Smoring

Dit elværktoj kræver ingen ekstra smøring.

Rengoring

Holdventilationshullerne Åbne og rengor maskinhuset jævnligt med en blød klud.

Opsliadt værktoj og miljøet

När din maskine er slidt op, beskyt da naturen ved\ ikke at kaste den bort sammen med almineligt\ affald. Aflever den til et opsamlingssted i din\ kommune eller til et DeWALT serviceværksted.

DeWALT service

Skulle der opsta fejl på produitet, indlever det altid til et autoriseret serviceværksted.

Se aktuelt katalog/prisliste om yderligere information aller Kontakt DeWALT.

På grund af forskning og udvikling kan ovenstående specifikationerændres, hvilket ikke meddeles separat.

GARANTI

30 DAGE TILFREDS-KUNDE GARANTI

Fuld tilfredshed aller pengene tilbage.
Hvis dugressive er helt tilfreds med dit DEWALT-værktøj, kan du returnere værktøjet til forhandleren inden 30 dage after købet og få dine pengene refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

1 ARS FRI VEDLIGEHOLDELSSESSERVICE

Vedligeholdelsen eller service af dit DeWALT-vearktøj inden for de Forste 12 maneder after købet er gratis hors vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejd- og resedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

- ET ARS FULD GARANTI

Hvis et DeWALT-værktøj bliver defekt på grund af materiale-eller Produktionsfejl inden for de Forste 12 maneder fra kobsdatoen, vil de defektekomponenter blive udskifitet gratis aller ogsaudskiftes enheden uden beregning underfolgende forudsætninger:

• At apparatet jeg er anvendt forskert.
• At der ikke er udført u autoriserede reparationser.
• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om naermeste DeWALT- autoriserede servicevaerksted, se aktuelt katalog for videre information ellerkontakt DeWALT.

BOHRMASCHINE DW217/DW221/DW226/ DW236/DW246/DW248

Ønsker du flere opplysninger, vennligst Kontakt DeWALT på adressen nedenfor aller se veiledningens baskide.

Lydnivået er i overensstemmelse med 86/188/EEC og 89/392/EEC, mål t i hénhold til EN 50144:

		DW217	DW221	DW226
		DW236	DW246	DW248
LpA (lydnivå)	dB(A)*	74	74	74
LwA (akustisk effekt)	dB(A)	83	83	83

• ved brukerens øre

Bruk egnet verneutstyr for a beskytte horselen dersom lydnivæt overskrider 85 dB(A).

Den veide geometriske middelverdien av aktselerasjonsfrekvensen i fölgé EN 50144:

DW217	DW221	DW226	DW236	DW246	DW248
<2,5m/s2	<2,5m/s2	<2,5m/s2	<2,5m/s2	<2,5m/s2	<2,5m/s2

2 Hold arbeidsomraret rent og ryddig

7 Overbelast ikke maskinen

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

Tving jak er maskin til ä gjore arbeid som krever kraftigere verktoy. Bruk jak elektroverktoy til formal det ikke er ment for, som for eksempel Å fjerne kvister eller kappe ved med en händsirkelsag.

9 Kle deg riktig

11 Stell pent med ledningen

Baer畸形 maskinen i ledningen og, trekk ilke i ledningen nár du skal ta stopselet ut av stikkontakten. Utsett ilkke ledningen for varme, olje eller skarpe kanter.

13 Strekk deg ikke for langt

Pass pà at du alltid har sikkert fotfeste og balanse.

14 Vær noye med vedlikeholdet

Hold tilbehoret skarpt og rent. Følg forskrittene
når det gjelder vedlikehold og skifte av tilbehør.
Kontroller maskinens ledning regelmessig og
få den reparert av et autorisert verksted om den
skulle bl skadet. Kontroller skjeteledninger
regelmessig, skift dem ut om de skulle bl skadet.
Hold händtakene tøre, rene og fri for olje og fett.

Se pà det du gjør. Bruk sunn fornuft. Bruk ikke maskinen(nr du er trett.

Jordet ledning er derfor ikke ndvendig.

Skifting av kabel aller stopsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller stopsel. Et stopsel med blottedede kopperledere er farlig hvis det kopies til en strømforende kontakt.

• Åpne chucken ved Å skru chuckringen mot solen og sett i bits-skaftet.
• Fest det godt ved á dreie kragen med solen.
• Bitsen fjernes ved Å gå frem i omvendt rekkefolge.

DW221/DW226/DW236/DW246/DW248 - Spindellås

Disse modeller er utstyrt med en spindellås (4).
