BRUGSANVISNING D21805KS DEWALT

DANSK SLAGBOREMASKINE D21805/D21810/D21815 Tillykke! Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data D21805 D21810 D21815 Spænding

2,0 14,5 1,8 Sikringer: Europa 230 V værktøj 10 Ampere, lysnet

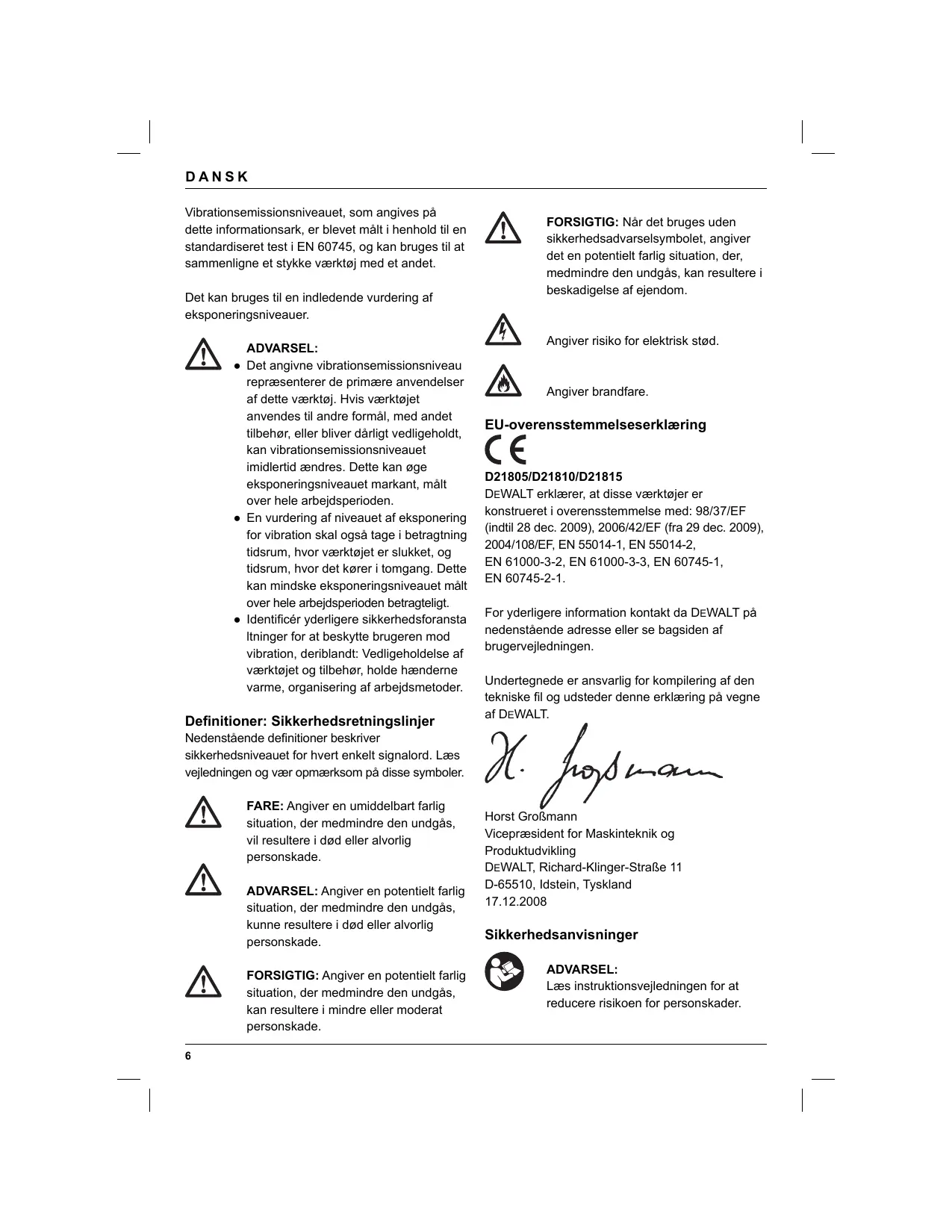

DANSK Vibrationsemissionsniveauet, som angives på dette informationsark, er blevet målt i henhold til en standardiseret test i EN 60745, og kan bruges til at sammenligne et stykke værktøj med et andet. Det kan bruges til en indledende vurdering af eksponeringsniveauer. ADVARSEL: ● Det angivne vibrationsemissionsniveau repræsenterer de primære anvendelser af dette værktøj. Hvis værktøjet anvendes til andre formål, med andet tilbehør, eller bliver dårligt vedligeholdt, kan vibrationsemissionsniveauet imidlertid ændres. Dette kan øge eksponeringsniveauet markant, målt over hele arbejdsperioden. ● En vurdering af niveauet af eksponering for vibration skal også tage i betragtning tidsrum, hvor værktøjet er slukket, og tidsrum, hvor det kører i tomgang. Dette kan mindske eksponeringsniveauet målt over hele arbejdsperioden betragteligt. ● Identificér yderligere sikkerhedsforansta ltninger for at beskytte brugeren mod vibration, deriblandt: Vedligeholdelse af værktøjet og tilbehør, holde hænderne varme, organisering af arbejdsmetoder. Definitioner: Sikkerhedsretningslinjer FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der, medmindre den undgås, kan resultere i beskadigelse af ejendom. Angiver risiko for elektrisk stød. Angiver brandfare. EU-overensstemmelseserklæring D21805/D21810/D21815 DEWALT erklærer, at disse værktøjer er konstrueret i overensstemmelse med: 98/37/EF (indtil 28 dec. 2009), 2006/42/EF (fra 29 dec. 2009), 2004/108/EF, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-1. For yderligere information kontakt da DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

Horst Großmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Tyskland

Sikkerhedsanvisninger ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. DANSK Generelle sikkerhedsadvarsler for værktøjet ADVARSEL: Læs alle sikkerhedsadvarsler og instrukser. Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Udtrykket "elektrisk værktøj" i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning). 1 Sikkerhed i arbejdsområdet a Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen. 2 Elektrisk sikkerhed a Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød. 3 Personlig sikkerhed a Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. Få sekunders uopmærksomhed ved brug af elværktøjet kan føre til alvorlige personskader. b Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

DANSK g Hvis der anvendes støvudsugnings- eller opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv. 4 Anvendelse og vedligeholdelse af elektrisk værktøj a Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltnin ger mindsker risikoen for at værktøjet startes utilsigtet. d Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal

udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation. 5 Service a Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes. Ekstra sikkerhedsinstruktioner til slagbor ● Brug høreværn, når du bruger slagbor. Udsættelse for støj kan føre til høretab. ● Brug hjælpegreb, som leveres sammen med værktøjet. Mister du kontrollen over værktøjet, kan det medføre kvæstelser. ● Hold altid kun fast på maskinen på de isolerede håndtagsflader, når der skal saves i emner, hvor der er risiko for, at skæreværktøjet kan komme i kontakt med strømførende ledninger eller apparatets eget kabel. Ved kontakt med strømførende ledninger vil metaldelene på maskinen være under spænding og give elektrisk stød. Mærkning på værktøjet Følgende piktogrammer vises på værktøjet: Læs brugsvejledningen før brug. Øvrige farer Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse er: ● Høreskader. ● Risiko for personskade på grund af flyvende partikler. ● Risiko for forbrændinger når tilbehøret bliver varmt under brug. ● Risiko for personskade ved længerevarende uafbrudt anvendelse. ● Risiko for at få fingrene i klemme under skift af tilbehør. DANSK ● Helbredsrisiko ved indånding af støv, der udvikles under arbejde med beton og/eller murværk. El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Kontroller emballagens indhold Emballagen indeholder: 1 Slagboremaskine 1 Sidehåndtag 1 Dybdeanslag 1 Patronnøgle 1 Kasse (kun K-Modeller) 1 Brugervejledning 1 Tegning ● Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten. ● Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 60745; jordledning er derfor ikke påkrævet. Hvis el-ledning er beskadiget, skal den udskiftes med en specielt tilpasset ledning, som fås fra DEWALT-serviceorganisationen. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm2. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Beskrivelse (fig. A) Samling og justering ADVARSEL: Man må aldrig modificere elektrisk værktøj eller nogen del deraf. Det kan medføre person- eller ejendomsskade. Anvendelsesområde Din slagboremaskine D21805/D21810/D21815 er konstrueret med henblik på professionelle bore-, slagbore- og skrueopgaver. ADVARSEL: Træk stikket ud af stikkontakten inden samling og justering. Valg af funktion (fig. B) Slagboremaskinen har to funktionsmåder: Almindelig boring: i stål, træ og plastik. Må IKKE bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede. Denne slagboremaskine er et professionelt elværktøj. Lad IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må kun bruge værktøjet under overvågning. 1 Afbryder med variabel hastighedskontrol 2 Låseknap 3 Omskifter for højre/venstregang 4 Gearvælger 5 Funktionsvælger 6 Sidehåndtag 7 Dybdeindstilling 8 Patron med nøgle 9 Ring 10 Patronnøgle Slagboring: samtidig rotation og slag til boring i beton og murværk. ● Vælg ønsket funktion ved at dreje funktionsvælgeren (5) i ønskede position. Sådan indsættes og fjernes et bor (fig. A) ● Åbn patronen ved at dreje ringen (9) mod uret og sæt borskaftet i. ● Stik patronnøglen (10) i alle hullerne på siden af patronen og spænd fast med uret. ● Boret fjernes i omvendt rækkefølge. Montering af sidehåndtag (fig. A) Sidehåndtaget (6) kan anbringes så det passer til både venstre- og højrehåndede brugere.

DANSK ADVARSEL: Sørg for at sidehåndtaget altid er monteret ordentligt. ● Løsn sidehåndtaget. ● Højrehåndede, skub sidehåndtagskransen over kraven bag patronen, med håndtaget til venstre. ● Venstrehåndede, skub sidehåndtagskransen over kraven bag patronen, med håndtaget til højre. ● Drej sidehåndtaget til den ønskede position og spænd det fast. Indstilling af boredybde (fig. C) ● Indsæt det ønskede bor i patronen. ● Løsn sidehåndtaget (6). ● Før dybdejusteringsstangen (7) gennem hullet i sidehåndtagets krans. ● Juster boredybden som vist. ● Spænd sidehåndtaget. Omskifter for højre/venstregang (fig. A) ● Højre/venstregang vælges med omskifteren for højre/venstregang (3). ADVARSEL: Værktøjet skal stå helt stille inden der vælges ny rotationsretning. Gearvælger (fig. D) Værktøjet er udstyret med en gearvælger (4) for at kunne ændre forholdet mellem omdrejningstal/ drejningsmoment. ● Udløs den variable hastighedsomskifter og vælg den ønskede stilling. Det kan gøres enten, når redskabet er slået fra, eller når det kører uden belastning. Indstil altid vælgeren så den står lige overfor pilen på gearhuset. 1 lavt omdrejningstal/højt drejningsmoment (boring af store huller eller skruning af store skruer) 2 højt omdrejningstal/lavt drejningsmoment (små huller, boring i træ) Se oplysninger om hastighedsforhold under tekniske data. ●Skift ikke gear ved fuld hastighed eller mens maskinen arbejder.

Sådan fjernes borepatronen (fig. E & F) ● Åbn patronens bakker så meget som muligt. ● Stik en skruetrækker i patronen og fjern skruen (11), som holder patronen fast ved at dreje den med uret. ● Sæt en sekskantnøgle fast i patronen og slå på den med en hammer som vist. Brugervejledning ADVARSEL: ● Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter. ● Pas på du ikke borer ind i rør og ledninger. ● Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden. Før værktøjet tages i brug: ● Indsæt det ønskede bor. ● Afmærk, hvor hullet skal bores. Starte og stoppe (fig. A) ● Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen. ● Tryk om nødvendigt på låseknappen (2) for kontinuerlig drift og slip afbryderen. Låseknappen virker kun, når værktøjet kører for fuld hastighed i højregang. ● Værktøjet standses ved at slippe afbryderen. ● Når værktøjet er i kontinuerlig drift, standses det ved et hurtigt tryk på låseknappen, der herefter slippes. Sluk altid av for værktøjet, når arbejdet afsluttes og før stikket tages ud. Slagboring (fig. A) ● Vælg slagbor. ● Tryk på afbryderen (1). Boring (fig. A) ● Vælg boring. ● Tryk på afbryderen (1). Skruetrækning ● Vælg højre/venstregang. ● Vælg boring. DANSK ● Tryk på afbryderen (1). Vedligeholdelse Dit el-værktøj er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. ADVARSEL: For at reducere risikoen for skader skal du slukke for værktøjet og trække stikket ud af stikkontakten, før du monterer eller afmonterer tilbehør, samt før du foretager justeringer, ændrer opsætningen eller påbegynder reparationer. Sørg for, at værktøjet er slukket. En utilsigtet opstart af værktøjet kan forårsage personskader.. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendt ojenbeskyttelse og stovmaske, når du udforer denne procedure. ADVARSEL: Brug aldrig opløsningsmidler eller andre stærke kemikalier til rengøring af værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer der bruges i disse dele. Brug en klud, der kun er fugtet med vand og en mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske. Ekstraudstyr Kontakt din forhandler for at få yderligere information om det passende tilbehor. ADVARSEL: Da andet tilbehør, end det som DEWALT stiller til rådighed, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for skader bør du kun bruge tilbehør fra DEWALT. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når DEWALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. DEWALT har en facilitet til indsamling og genbrug af DEWALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne. For information om nærmeste autoriserede værksted: kontakt det lokale DEWALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden findes en liste over alle autoriserede DeWalt serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen: www.2helpU.com

DANSK DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat. GARANTI

• 30 DAGE UDEN RISIKO TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Der skal fremvises gyldig kvittering.
• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service til dit DEWALT værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALT serviceværksted. Der skal fremvises gyldig kvittering. Omfatter arbejdsløn og reservedele til elektrisk værktøj. Tilbehør ikke inkluderet.
• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt går i stykker på grund af fejlbehæftede materialer eller arbejdsudførelse inden for 12 måneder efter købsdatoen, garanterer vi, at alle defekte dele eller produktet som helhed, hvilket besluttes af os, erstattes vederlagsfrit, forudsat at:
• Produktet er ikke misbrugt.
• Ingen uautoriserede personer har repareret dette produkt.
• Bevis på købsdato er fremvist. Denne garanti tilbydes som en ekstra service og ydes foruden de af loven fastsatte rettigheder for forbrugere. Nærmeste autoriserede DEWALT serviceværksted findes ved at benytte telefonnummeret på bagsiden af denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.
