BRUKSANVISNING D21805KS DEWALT

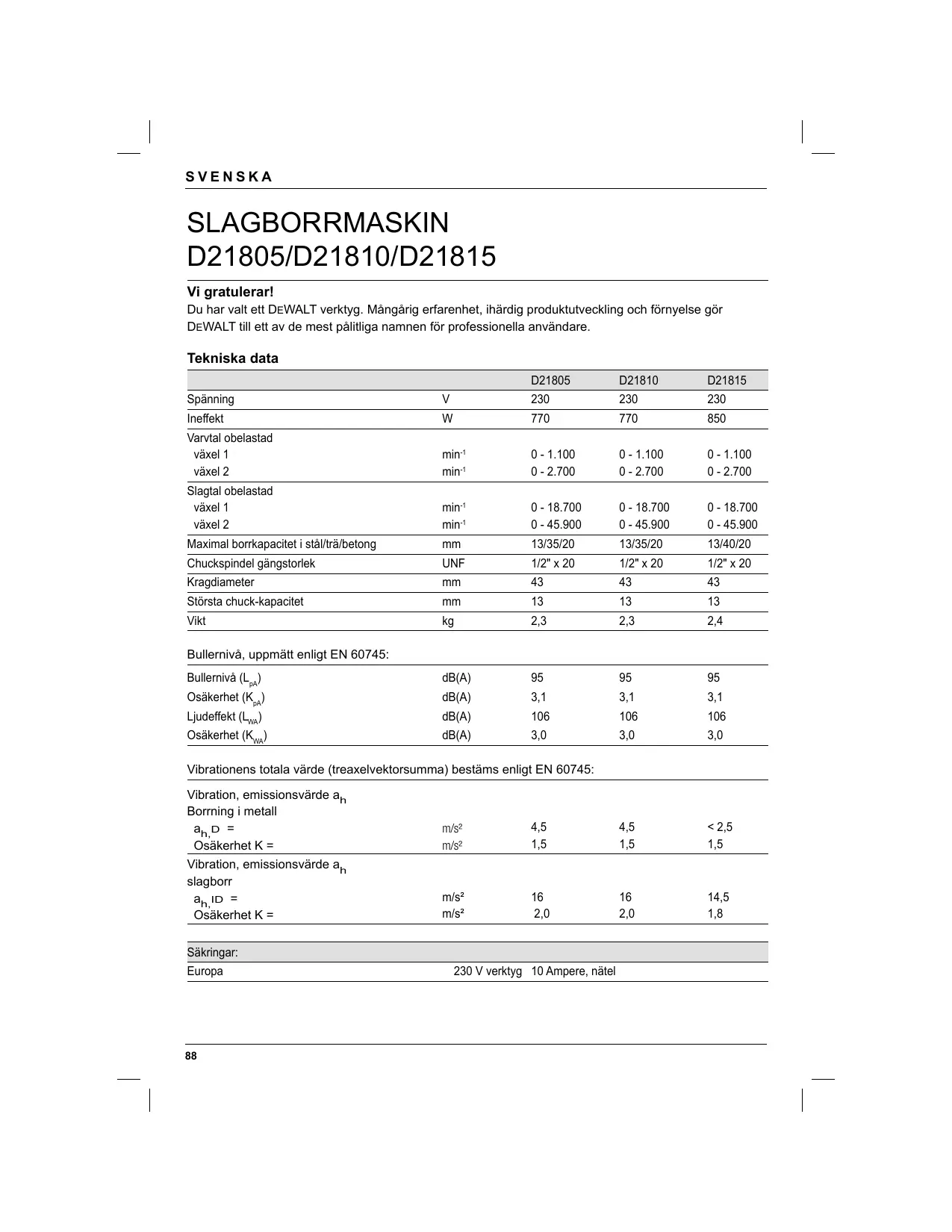

SVENSKA SLAGBORRMASKIN D21805/D21810/D21815 Vi gratulerar! Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data D21805 D21810 D21815 Spänning

Varvtal obelastad växel 1 växel 2 min-1 min-1

Slagtal obelastad växel 1 växel 2 min-1 min-1

Osäkerhet (KWA) dB(A) 3,0 3,0 3,0 Bullernivå, uppmätt enligt EN 60745: Vibrationens totala värde (treaxelvektorsumma) bestäms enligt EN 60745: Vibration, emissionsvärde ah Borrning i metall ah,D = Osäkerhet K = m/s² m/s² 4,5 1,5 4,5 1,5 < 2,5 1,5 Vibration, emissionsvärde ah slagborr ah,ID = Osäkerhet K = m/s² m/s²

230 V verktyg 10 Ampere, nätel SVENSKA Vibrationsvärdet som anges på det här informationsbladet, har uppmätts i enlighet med ett standardiserat test som beskrivs i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär bedömning av utsättande för vibration. VARNING: ● Det deklarerade vibrationsvärdet representerar normal användning av verktyget. Om verktyget används för andra användningsområden, med andra tillbehör eller vid bristande underhåll, kan vibrationsvärdet vara ett annat. Det kan betydligt öka den exponering för vibration som användaren utsätts för under hela arbetsperioden. ● En uppskattning av exponeringen för vibration som användaren utsätts för, bör också ta i beaktande antalet gånger verktyget slås av eller den tid det är igång, men inte i bruk. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. ● Identifiera ytterligare säkerhetsåtgärder för att skydda användaren från vibrationspåverkan, så som: underhåll av verktyget och tillbehören, att hålla händerna varma, organisation av arbetsmönster. Definitioner: Säkerhetsföreskrifter Definitionerna nedan beskriver allvarlighetsgraden för vart och ett av signalorden. Vänligen läs bruksanvisningen och notera dessa symboler. OBSERVER: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig eller måttlig skada. OBSERVER: Angett utan säkerhetsvarningssymbolen anger en situation av potentiell fara som, om den inte undviks, kan resultera i materiell skada. Anger risk för elektrisk stöt. Anger brandfara. CE-Försäkran om överensstämmelse D21805/D21810/D21815 DEWALT intygar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EG (fram till 28 dec. 2009), 2006/42/EG (från och med 29 dec. 2009), 2004/108/EG, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-1. För mer information ombeds ni kontakta DEWALT på nedanstående adress, eller läsa på baksidan av bruksanvisningen. Undertecknad ansvarar för överensstämmelsen hos teknisk data och gör denna deklaration på DEWALTs vägnar. FARA: Anger en situation av omedelbar fara som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. VARNING: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. Horst Großmann Vice Verkställande Direktor, Teknik och Produktutveckling DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Tyskland

SVENSKA Säkerhetsanvisningar VARNING! Läs bruksanvisningen för att minska risken för personskada. Allmänna säkerhetsvarningar för elverktyg VARNING! Läs alla säkerhetsvarningar och instruktioner. Om varningarna inte följs kan det resultera i elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens Termen "elverktyg" i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg. 1 Säkerhet i arbetslokalen a Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor. b Använd inte elverktyg i explosiva miljöer, så som i närhet av lättantändliga vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser. c Håll barn och åskådare på avstånd under det att elverktyget används. Distraktioner kan få dig att förlora kontrollen. 2 Elsäkerhet a Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt. b Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad. c Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget. d Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och

rörliga maskindelar. En skadad eller tilltrasslad sladd ökar risken för elektrisk stöt. e Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt. f Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt. 3 Personsäkerhet a Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada. b Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador. c Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor. d Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada. e Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer. f Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och långt hår kan fastna i rörliga maskindelar. g Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. SVENSKA Användande av damminsamlingssystem, kan reducera dammrelaterade faror. 4 Användning och vård av elverktyg a Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för. b Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras. c Koppla ur kontakten från strömkällan och/ eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag. d Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händerna på användare utan träning. e Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligt underhållna elverktyg. f Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera. g Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer. 5 Service a Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Extra säkerhetsföreskrifter för slagborrar ● Bär öronskydd vid arbete med en slagborr. Att utsättas för buller kan leda till hörselskador. ● Använd de extra handtagen som medföljde verktyget. Förlorad kontroll kan leda till personskada. ● Håll fast sågen endast vid de isolerade handtagen när sågning utförs på ställen där sågklingan kan skada dolda elledningar eller egen nätsladd. Om sågen kommer i kontakt med en spänningsförande ledning sätts sågens metalldelar under spänning som sedan kan leda till elektriskt slag. Kvarstående risker Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är: ● Hörselskada. ● Risk för personskador på grund av flygande partiklar. ● Risk för brännskador på grund av att tillbehören blir varma under användning. ● Risk för personskador på grund av långvarig användning. ● Risk att klämma fingrarna när man byter tillbehör. ● Hälsorisker som orsakas av inandning av damm vid arbete med betong och/eller murverk. Verktygsmärkning Följande bildkoder visas på verktyget: Läs bruksanvisningen före användandet. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Slagborrmaskin 1 Sidohandtag 1 Djupstopp 1 Chucknyckel 1 Låda (endast K-modeller) 1 Instruktionshandbok 1 Sprängteckning ● Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

SVENSKA ● Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) VARNING: Modifiera aldrig elverktyget eller delar av det. Det kan orsaka materiella skador eller personskador. Användningsområde Din slagborrmaskin D21805/D21810/D21815 är konstruerad för professionella borrnings-, slagborrnings- och skruvdragningsarbeten. Använd INTE i fuktiga miljöer, eller i närhet av lättantändliga vätskor eller gaser. Denna slagborrmaskin är ett elverktyg för yrkesmässig användning. Tillåt INTE barn att komma i kontakt med verktyget. Övervakning krävs då detta verktyg används av oerfarna personer. 1 Steglös strömbrytare 2 Lås för strömbrytare 3 Väljare höger/vänstergång 4 Växelväljare 5 Funktionsväljare 6 Sidohandtag 7 Djupstopp 8 Chuck 9 Hylsa 10 Chucknyckel Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 60745; jordledare är således överflödigt. Om elsladden är skadad, måste den bytas ut mot en speciellt preparerad sladd, som finns tillgänglig genom DEWALT-serviceorganisationen.

Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Minimal ledarstorlek är 1,5 mm². Om du använder en sladdvinda, vira alltid av sladden fullständigt. Montering och inställning VARNING: Koppla alltid ur verktyget innan Du börjar med montering och inställning. Val av funktionsläge (fig. B) Slagborrmaskinerna kan användas i två funktionslägen: Borrning: för stål, trä och plast. Slagborrning: samtidig rotation och slagverkan för borrarbeten i betong och murverk. ● Välj önskad funktion genom att vrida symbolen på funktionsväljaren (5) till önskad position. Isättning och löstagande av tillbehör (fig. A) ● Öppna chucken genom att vrida chuckringen (9) motsols och sätt in tillbehöret. ● Placera chucknyckeln (10) i varje hål i chuckens sida vrid den medsols tills den är åtdragen. ● För att avlägsna tillbehöret, handla i omvänd ordningsföljd. Montering av sidohandtaget (fig. A) Sidohandtaget (6) kan monteras för att passa både höger- och vänsterhänta användare. VARNING: Använd alltid borrmaskinen med sidohandtaget ordentligt monterat. ● Lossa sidohandtaget. ● För högerhänta användare, skjut sidohandtagets klämma över den kragen bakom chucken med handtaget till vänster. SVENSKA ● För vänsterhänta användare, skjut sidohandtagets klämma över den kragen bakom chucken med handtaget till höger. ● Vrid sidohandtaget till önskat läge och dra åt handtaget. Inställning av borrdjupet (fig. C) ● Sätt in önskat borr i chucken. ● Lossa sidohandtaget (6). ● Skjut djupstoppet (7) genom hålet i sidohandtagets klämma. ● Ställ in borrdjupet enligt bilden. ● Drag åt sidohandtaget. Väljare höger/vänstergång (fig. A) ● För att välja rotation framåt eller bakåt, använd väljaren (3). VARNING: Vänta alltid tills motorn har stannat innan du byter rotationsriktning. Växelväljare (fig. D) Detta verktyg är försett med en väljare för två växlar (4) för att ändra förhållandet mellan hastighet och vridmoment. ● Utlös den variabla hastighetsväxlaren och välj det läge som önskas. Det kan göras antingen när verktyget är avslaget eller kör utan belastning. Sätt alltid omkopplaren i linje med pilen på växelhuset: 1 låg hastighet/högt vridmoment (förr borrning av stora hål eller dragning av stora skruvar) 2 hög hastighet/lågt vridmoment (mindre hål, borrning i trä). För information om hastighetsnivåer hänvisas till tekniska data. ● Byt aldrig växel vid full hastighet eller under bruk. Chuckbyte (fig. E & F) ● Öppna chuckens käftar så långt det går. ● Stick in en skruvmejsel i chucken och avlägsna chuckens fästskruv (11) genom att vrida medsols. ● Vrid fast en sexkantnyckel i chucken och slå på den med en hammare enligt bilden. Bruksanvisning VARNING: ● Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser. ● Se till att du vet var rör- och elledningar befinner sig. ● Utöva endast lätt tryck på maskinen. Större tryck gör inte att det går fortare att borra, men reducerar maskinens prestanda och gör att det slits fortare. Innan Du börjar: ● Sätt in önskat verktyg. ● Markera punkten där hålet ska borras. Strömbrytare (fig. A) ● För att starta verktyget, tryck på strömbrytaren (1). Hastigheten är beroende på hur hårt brytaren trycks in. ● Tryck om så behövs på låsknappen (2) för kontinuerlig gång och släpp strömbrytaren. Låsknappen fungerar endast vid full hastighet, rotation åt höger (framåt). ● För att stanna maskinen, släpp strömbrytaren. ● För att stanna maskinen vid kontinuerlig gång, tryck på strömbrytaren och släpp den genast igen. Släpp alltid strömbrytaren när arbetet är slutfört och innan kontakten dras ur. Slagborrarbeten (fig. A) ● Välj läget för slagfunktion. ● Tryck på strömbrytaren (1). Borrning (fig. A) ● Välj läget för borrning. ● Tryck på strömbrytaren (1). Skruvdragning ● Välj rotationsriktning framåt eller bakåt. ● Välj läget för borrning. ● Tryck på strömbrytaren (1). Underhåll Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

SVENSKA VARNING: För att minska risken för skador, stäng alltid av och koppla ur verktyget ur elnätet innan du monterar och tar bort tillbehör, innan justering eller ändring av inställningar eller vid reparationer. Kontrollera att verktyget är avstängt. En ofrivillig start kan orsaka skador. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring VARNING: Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Använd alltid godkända skyddsglasögon och andningsmask vid utförandet av denna procedur. VARNING: Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av delarna som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd endast milda rengöringsmedel och en fuktig trasa. Låt aldrig vätska komma in i verktyget; sänk aldrig någon del av verktyget i vätska. Extra tillbehör Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. VARNING: Då andra tillbehör än de som erbjuds av DEWALT, inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten.

Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din DEWALT-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling. Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. DEWALT erbjuder en insamlings- och återvinningstjänst för DEWALT-produkter när de en gång har tjänat ut. För att du skall kunna utnyttja den, ber vi dig att återlämna produkten till en auktoriserad reparations- och servicerepresentant som samlar in produkterna för vår räkning. Adressen till närmaste auktoriserade verkstad får du genom kontakt med den lokala DEWALTföreträdare, vars adress du återfinner i manualen. En lista på auktoriserade verkstäder samt servicevillkor och kontakter finns även tillgängligt på Internet på: www.2helpU.com DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. SVENSKA GARANTI

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSEGARANTI • Om du inte är fullständigt nöjd med prestationen hos ditt DEWALT verktyg, kan du helt enkelt lämna tillbaka det till inköpsstället inom 30 dagar, komplett så som det inköpts och få pengarna tillbaka eller utbyte av produkten. Inköpsbevis krävs.
• ETT ÅRS GRATIS SERVICEKONTRAKT • Om du behöver översyn eller preparation av ditt DEWALT verktyg under de 12 första månaderna efter inköpet, kommer det att utföras gratis hos en auktoriserad DEWALT reparatör. Inköpsbevis krävs. Detta inkluderar arbetskostnader och reservdelar för elverktyg. Tillbehör är inte inkluderade.
• ETT ÅRS FULLSTÄNDIG GARANTI • Om din DEWALT produkt blir funktionsoduglig på grund av defekt material eller tillverkning inom de första 12 månaderna efter inköpet, garanterar vi att byta ut alla defekta delar utan betalning eller, om det enligt vår omdöme är lämpligt, ersätta produkten utan avgift, förutsatt att:
• Produkten inte har använts på olämpligt sätt.
• Inga reparationsförsök av icke auktoriserade personer har utförts.
• Inköpsbevis kan visas. Denna garanti erbjuds som en extra förmån och är utöver lagstadgade konsumenträttigheter. Använd lämpligt telefonnummer längst bak i denna bruksanvisning för att hitta din närmaste auktoriserade DEWALT reparatör. Det finns också en lista med auktoriserade DEWALT reparatörer och fullständiga upplysningar om vår service efter försäljning, på Internet på www.2helpU.com.
