Produkttype	Slagboremaskin
Merke	DEWALT
Modell	DW248
Spenning	230 V
Effektforbruk	701 W
Tomgangshastighet	0 - 600 o/min
Boringskapasitet stål	13 mm
Boringskapasitet mykt tre	35 mm
Chuckkapasitet	13 mm
Chucktype	Selvspennende chuck
Chuckakselgjenger	1/2" x 20 UNF
Halsdiameter	43 mm
Vekt	1,6 kg
Dobbel isolasjon	Ja (klasse II)
Hastighetsregulator	Ja, integrert i bryteren
Rotasjonsretning	Reversibel (venstre/høyre)
Låseknapp	Ja (fungerer ved full hastighet)
Aksellås	Ja, for å bytte bor
Anti-stall kontroll	Ja (elektronisk system med indikatorlampe)
Lydtrykknivå (LpA)	74 dB(A)
Lydeffektnivå (LwA)	83 dB(A)
Vibrasjoner (gjennomsnittsverdi)	< 2,5 m/s²
Anbefalt sikring	10 A
Vedlikehold	Ingen smøring nødvendig; rengjør ventilasjonssporene
Garanti	1 år (deler og arbeid)

Ofte stilte spørsmål - DW248 DEWALT

Hvordan endrer jeg rotasjonsretningen på DW248?

Bruk rotasjonsvelgeren venstre/høyre (3) plassert over bryteren. Pass på at motoren er helt stoppet før du endrer retningen.

Hvordan monterer jeg et bor i den selvspennende chucken?

Åpne chucken ved å dreie ringen mot klokken, sett inn boret, stram deretter ved å dreie med klokken. Bruk aksellåsknappen (4) for å lette strammingen.

Hva betyr anti-stall indikatorlampen?

Lampen blinker én gang ved innkobling (test), lyser fast ved stall, og blinker raskt ved elektronisk feil. I sistnevnte tilfelle, kontakt et autorisert DeWALT servicesenter.

Hva er effekten og hastigheten til boremaskinen DW248?

DW248 har et effektforbruk på 701 W og en variabel tomgangshastighet på 0 til 600 o/min.

Hvilke materialer kan jeg bore i med denne boremaskinen?

Du kan bore i stål opp til 13 mm og mykt tre opp til 35 mm. For betong, bruk slagmodus og et egnet bor.

Hvordan vedlikeholder jeg boremaskinen DW248?

Ingen smøring er nødvendig. Rengjør huset regelmessig med en myk klut og sørg for at ventilasjonssporene holdes frie.

Kan jeg bruke skjøteledning med DW248?

Ja, bruk en godkjent skjøteledning med minimum tverrsnitt 1,5 mm² tilpasset effekten (701 W). Rull ut hele ledningen hvis du bruker en kabeltrommel.

Er DW248 egnet for profesjonell bruk?

Ja, DeWALT designer verktøyene sine for profesjonelle. DW248 har robust konstruksjon, anti-stall kontroll og dobbel isolasjon for økt sikkerhet.

Hva gjør jeg hvis boremaskinen ikke starter?

Kontroller strømforsyningen, sikringen (10 A), og sørg for at låsen ikke er aktivert. Hvis problemet vedvarer, kontakt et autorisert DeWALT servicesenter.

Hvordan demonterer jeg chucken på DW248?

Åpne chucken maksimalt, løsne holdeskruen (6) ved å dreie med klokken med en skrutrekker, sett deretter inn en unbrakonøkkel og slå med en hammer for å løsne chucken.

BRUKSANVISNING DW248 DEWALT

Samling og justering

Træk stikket ud af stikkontakten indensamling og justering.

Starte og stoppe (fig. A)

Du har valgt et DeWALT elektroverktøy. Årelang erfaring, konstant produktuvikling og fornyelse gjør DeWALT til en av de mest pålittelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data	no - 1
CE-Sikkerhetserklæring	no - 2
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 4
Bruk av skjoteleding	no - 4
Montering og justering	no - 4
Bruksanvisning	no - 4
Vedlikehold	no - 5
Garanti	no - 5

Tekniske data

		DW217	DW221	DW226	DW236	DW246	DW248
Spenning	V	230	230	230	230	230	230
Motoreffekt	W	675	701	701	701	701	701
Turtall, ubelastet/min		0-4.000	0-2.500	0-1.200	0-850	0-600	0-600
Maksimal borekapasitet i stål/mykt tre	mm	8/20	10/25	10/30	13/30	13/35	13/35
Chuck-spindel størrelse gjenger	UNF	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20	1/2" x 20
Diameter krage	mm	-	43	43	43	43	43
Maksimal kapasitet chuck	mm	10	10	13	13	13	13
Vekt	kg	1,2	1,3	1,3	1,6	1,6	1,6

Sikring:

230 V

10 A

Folgende symboler brukes i donne instruksjonsboken:

Betegner risiko for personskade, livsfare ell er odeleggelse av verktoyet dersom instruksene i donne instrusjonsboken ikke folges.

Betegner risiko for elektrisk støt.

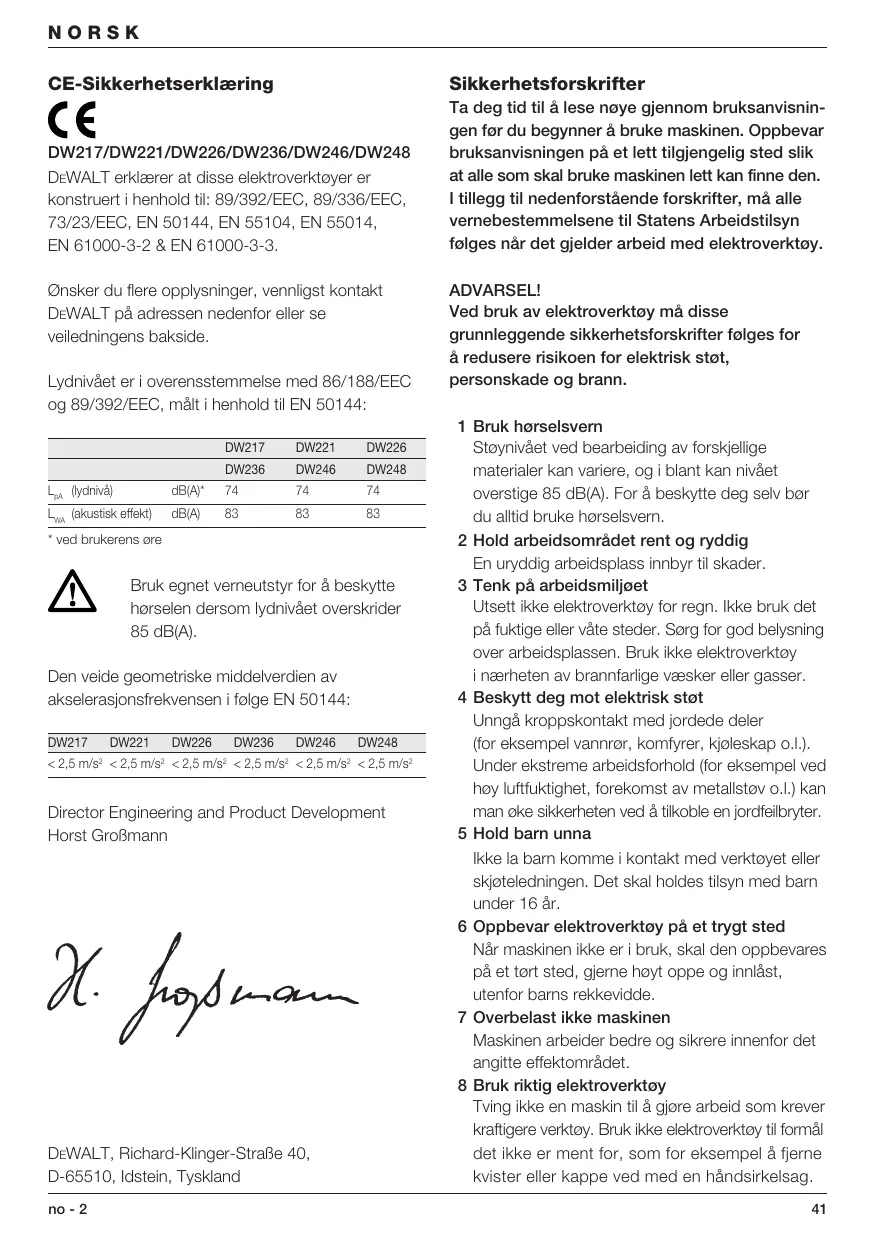

CE-Sikkerhetserklaring

C E

DW217/DW221/DW226/DW236/DW246/DW248

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Ta deg tid til à lese nøye gjennom bruksanvisin-gen før du begyinner á bruke maskinen. Oppbevar bruksanvisningen på etlett tilgengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskritter, malle vernebestemmelsene til Statens Arbeidstilsyn følges nár det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktoy mAppe grunnleggende sikkerhetsforskrifter folges for a redusere risikoen for elektrisk stot, personskade og brann.

1 Bruk hørsvern

Stynivæt vedbearbeiding av forskjelligematerialier kan variere, og i blant kan nivaetoverstige 85 dB(A).For a beskytte deg selv bocrdu alltid bruke hørsvern.

En uryddig arbeidsplass innbyr til skader.

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjoleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktigkeit, forekomst av metallstøv o.l.) kan man øke sikkerheten ved Å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barnkommenikontaktmedverktoyetellerskijoteledningen.Det skal holds tilsynmed barn under 16 ar.

6 Oppbevar elektroverktoy på et trygt sted

När maskinen违法犯罪, skal den oppbevares på et tört sted, gjerne hýyt oppe og inlåst, utenfor barnsrekkevidde.

8 Bruk riktig elektroverktøy

Ha ikke deg løstsittende klær eller smykker.
De kan sette seg fast i de bevegelige delene.
Vi anbefaler gummihansker og sko som ikke glir nár du arbeider utendørs. Bruk harnett hvis du har langt帽子.

10 Bruk vernebriller

Bruk vernebriller for a unnga at det blaser stovinn i oynene og skader deg. Hvis det stover mye, bør du bruke ansikts-ller stvmaske.

12 Sikre arbeidsstykket

Bruk vinger eller skrustikker til Å feste arbeidsstykket med. Dette er sikrere enn Å bruke handen, og du fär begge hendene fri til Å arbeide med.

15 Trekk stöpselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten när maskinen ikke er ibruik, ved vedlikehold og ved skiffe av tilbehør.

16 Fjern nokler

Gjør det til vane Å sjekke om nokler og justeringsverktøy er fjernet for maskinen startes.

17 Unngå at verktøyet blir slätt på utilsiktet

BaerIkke maskinen med fingeren pa strombryteren narr den er tilkoblet stromnettet. Passpata strombryteren er avslatt narr du setter stopselet i stikkontakten.

18 Utendors skjoteledning

Utendørs ma det bare brukes skjeteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler for du setter stopselet i stikkontakten

För fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for Å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroler justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig monter og er sik det skal ∀ere. En del uller et deksel som er skadet, skal repareres ell er skiftes ut av et autorisert verksted dersom ikke annet er angitt i braupsanvisingen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVAREL!

Bruk bare tilbehør og utstyr som anbefales i braupsanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i braupsanvisningen eller i katalogene kan medfore en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert

DeWALT serviceeverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Boremaskin
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til Å lese nøye igjennom instruksjonsboken sik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Anti-stansfunksjonen hjelper deg Å ha kontroll over drillen ved stans, og du unngar at den trekkes ut av hendene dine. Dette kan skje nár du driller stål ell erbraker bor med store diameteri tre. Ved stans blir motoren slättp og av med javne mellomrom.

Det finnes tre varselsignaler:

• Kontrollniva: stanslampen blinker en gang hver gang du trykker ned bryteren (1).
  Elektronikken fungerer som den skal.
• Aktivert niva: dersom stansforholdet enna违法犯罪 avklart, stopper elektronikken maskinen, og lampen lyser konstant.
  -Varselsmodus: hvis lampen blinker gjentatte ganger, fungerer elektronikken seks som den skal. Ta med verktoyet til et autorisert DeWALT-verksted.

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for en speffenning. Kontroller alltid at nettspenningen er i overensstemmelse med speffenngen på typeskittet.

Ditt DEWALT verktoy er dobbeltisolert i samsvar med EN 50144.

Hvis det er nødvendig Å bruke skjoteledning,
må manbruke en godkjent skjoteledning som er
egnet til dette verktøyets kraftbehov (se tekniske
data). Hvis du bruker en kabeltrommel, bør du alltid
vikle kabelen helt av forst.

Montering og justering

Ta alltid stöpselet ut av stikkontakten for montering og justering av verktøyet.

Innsetting og fjerning av bits (fig. B)

Trykk inn spindellasen til a lase chucken ved insetting og fjerning av bits.

Trykk aldri inn spindellåsen mens maskinen kjoer.

Forover/bakover-skyvebryter (fig. C)

• Høyre/venstregange velges ved hjelp av bryteren for høyre/venstregange (3).

Vent alltid til motoren har stanset helt for rotasjonsretningen endres.

Fjerning av chuck (fig. E & F)

• Chuck-gapet Åpnes helt.
• Stikk en skrutrekker inn i chucken og fjern skruen som holder chucken fast (6) ved Å vri den med solen.
• Fest en umbrakonokkel i chucken og slå på den med en hammer som vist.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
Vær oppmerksom på hvor rorpplegg og ledninger befinner seg.
Trykk barelettpamaskinen.Stor kraft forerikke til raskere boring,mentil at maskinen presterer dargligere og at levetiden eventuelt reduseres.

Skru P Å og AV (fig. A)

• Start maskinen ved Å trykke på bryteren for variabelt turtall. Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Maskinen stanses ved Å slippe strombryteren.

• Om不同程度, trykk på laseknappen (2) for kontinuierlig drift og slipp bryteren. Laseknappen virker bare när maskinen gär for fullt.

• Når maskinen går i kontinuierlig drift, stanses den med et rask trykk på strømbryteren, som deretter slipspe. Skru alltid AV maskinen når arbeidet er avsluttet og for stopselet tas ut av kontakten.

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DeWALT-elektronverktoy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktoyet.

Smoring

Ditt elektoverktoy trenger-ie ekstra smoring.

Rengjoring

Hold ventilasjonsspaltene Åpne og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktoy og miljoet

Vern naturen. Kast ikke Produktet sammen med annet avfall nær det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret,=no som ikke blir opplynse separat.

GARANTI

30 DAGERS FORNOYD-KUNDEGARANTI

Hvis du ici er tilfreds med ditt DeWALT verktoy, kan det returneres innen 30 dager til din DeWALT forhandler uller til et DeWALT autorisert serviceverksted og du kan butte ellr fape Pengene tilbake. Kvittering ma fremlegges.

Skulle ditt DeWALT verktoy trenge vedlikehold
eller service i de Forste 12 manedene etter det ble
kjopt, vil dette bl utfert gratis av et autorisert
DeWALT serviceverksted. Gratis
vedlikeholdsservice omfatter arbeidskostnader.
Tilbehors- og reservationskostnader ingar ikke.
Kvittering mä fremlegges.

- 1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil ellermangler som skyldes material-ller fabrikasjonsfeil, garanterer vi a erstatte alle defekte deler gratis uller,etter egenurdering, erstatte verktoyet Gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodesløst.
• Reparasjoner bare er blitt utfør av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til naermeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, aller ved ä kontakte DeWALT.
