Merke	DEWALT
Modell	DW505
Produkttype	Slagboremaskin
Spenning	230 V
Inngangseffekt	701 W
Tomgangshastighet	1.: 0-1.100 min⁻¹, 2.: 0-2.700 min⁻¹
Tomgangsslag	1.: 0-19.000 min⁻¹, 2.: 0-46.000 min⁻¹
Borekapasitet stål	13 mm
Borekapasitet tre	40 mm
Borekapasitet betong	20 mm
Chucktype	Nøkkelchuck
Chuckkapasitet	13 mm
Kragediameter	43 mm
Vekt	2,2 kg
Dobbel isolasjon	Ja (iht. EN 50144)
Lydtrykknivå	101,2 dB(A)
Lydeffektnivå	109,2 dB(A)
Inkluderte tilbehør	Sidehåndtak, dybdeanslag, chucknøkkel, manual
Garanti	1 år (deler og arbeid)
Anbefalt sikring	10 A

Ofte stilte spørsmål - DW505 DEWALT

Hvordan velger jeg slagboremodus?

Vri modusvelgeren (5) til slagposisjon (hammer-symbol) for å bore i betong eller murverk. For boring uten slag, sett den på vanlig boreposisjon.

Hvordan endrer jeg rotasjonsretningen?

Bruk venstre/høyre rotasjonsvelgeren (3) nær avtrekkeren. Vent til motoren har stoppet helt før du endrer retning.

Hvordan justerer jeg boredybden?

Løsne sidehåndtaket (6), sett inn dybdeanslaget (7) i hullet, juster ønsket dybde, og stram deretter håndtaket.

Hvordan monterer jeg sidehåndtaket?

Løsne sidehåndtaket, plasser det på kragen (43 mm) bak chucken, vinkle det etter din dominerende hånd (høyre eller venstre), og stram det godt.

Hvordan bytter jeg chucken?

Åpne chucken helt. Sett inn en skrutrekker for å løsne festeskruen (12) ved å dreie mot klokken. Bruk deretter chucknøkkelen (10) til å skru av chucken ved å slå lett på nøkkelen med en hammer.

Hva er effekten til DW505 boremaskinen?

Inngangseffekten er 701 W ved 230 V, med variabel hastighet fra 0 til 2.700 o/min.

Hvilket tilbehør følger med boremaskinen?

Innholdet i emballasjen: 1 slagboremaskin, 1 sidehåndtak, 1 dybdeanslag, 1 chucknøkkel og bruksanvisning.

Hvordan vedlikeholder jeg boremaskinen?

Verktøyet krever ingen ekstra smøring. Rengjør regelmessig ventilasjonssporene med en myk klut og kontroller tilstanden til strømledningen.

Hva gjør jeg hvis bryteren sitter fast i på-posisjon?

Hvis bryteren sitter fast, trykk kort på bryteren og slipp den umiddelbart. Dette låser opp låseknappen. Slå alltid av verktøyet etter bruk.

Hva slags garanti tilbyr DeWALT?

DeWALT tilbyr 1 års garanti (deler og arbeid) på eventuelle produksjonsfeil, forutsatt korrekt bruk og fremvisning av kjøpsbevis.

BRUKSANVISNING DW505 DEWALT

Samling og justering

Træk stikket ud af stikkontakten indensamling og justering.

Starte og stoppe (fig. A)

Vaelg boring.
Gå frem som beskrevet under slagboring.

Nærmere oplysninger om tilbehør fãs hos Deres forhandler.

Vedligeholdelse

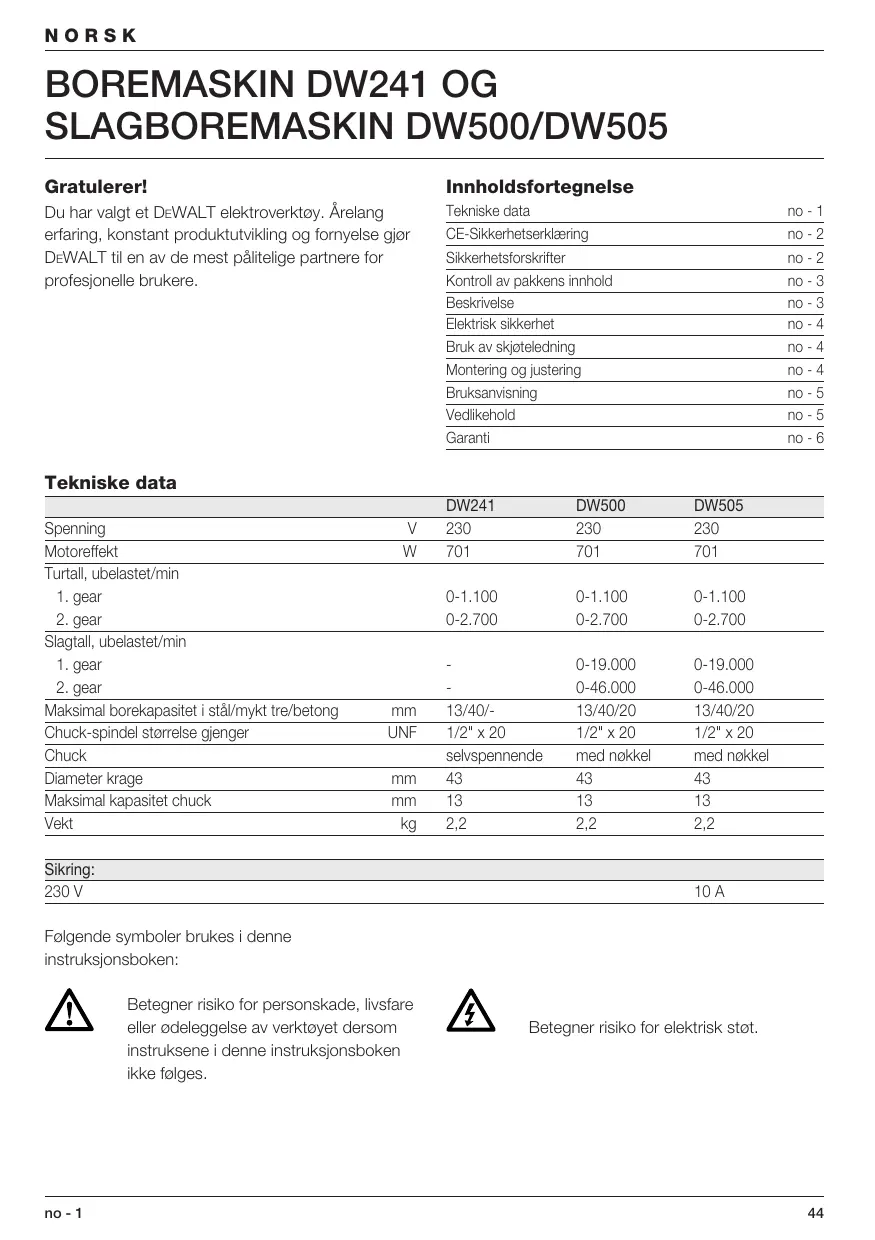

Du har valgt et DeWALT elektroverktoy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest påltitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data	no - 1
CE-Sikkerhetserklaering	no - 2
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 4
Bruk av skjoteledning	no - 4
Montering og justering	no - 4
Bruksanvising	no - 5
Vedlikehold	no - 5
Garanti	no - 6

Tekniske data

		DW241	DW500	DW505
Spenning	V	230	230	230
Motoreffekt	W	701	701	701
Turtall, ubelastet/min
1. gear		0-1.100	0-1.100	0-1.100
2. gear		0-2.700	0-2.700	0-2.700
Slagtall, ubelastet/min
1. gear		-	0-19.000	0-19.000
2. gear		-	0-46.000	0-46.000
Maksimal borekapasitet i stål/mykt tre/betong	mm	13/40/-	13/40/20	13/40/20
Chuck-spindel storrelse gjenger	UNF	1/2" x 20	1/2" x 20	1/2" x 20
Chuck		selsspennende	med nøkkel	med nøkkel
Diameter krage	mm	43	43	43
Maksimal kapasitet chuck	mm	13	13	13
Vekt	kg	2,2	2,2	2,2
Sikring:
230 V				10 A

Folgende symboler brukes i davon instruksjonsboken:

Betegner risiko for personskade, livsfare aller odeleggelse av verktoyet dersom instruksene i denen instrusjonsboken ikke folges.

Betegner risiko for elektrisk støt.

CE-Sikkerhetserklaring

DW241/DW500/DW505

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Ta deg tid til à lese nøye gjennom
bruksanvisingen För du begyinner á bruke
maskinen. Oppbevar bruksanvisingen på etlett
tilgengelig sted sik at alle som skal bruke
maskinenlett kan finne den.

I tillegg til nedenforstäende forskrifter, på alle vernebestemmelsene til Statens Arbeidstilsyn følgesningen det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktoy mA disse grunnleggende sikkerhetsforskrifter følges for Å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørsvern

Stynivæt ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivaet overstige 85 dB(A). For Å beskytte deg selv bør du alltid bruke hørsvern.

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det på faktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy iærheten av brannfarlige væsker eller gasser.

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjoleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktigkeit, forekomst av metallstøv o.l.) kan man øke sikkerheten ved Å tilkoble en jordfeilbryter.

5 Hold barna borte

När maskinen ikke er i bruk, skal den oppbevares på et tört sted, gjerne høyt oppe og innåst, utenfor barnsrekkevidde.

8 Bruk riktig elektroverktøy

Tving jak en maskin til Å gjore arbeid som krever kraftigere verktøy.

Ha ikke peg进展情况ende klær eller smykker.
De kan setzen seg fast i de bevegelinge delene.
Vi anbefaler gummihansker og sko som/DDie glnár du arbeider utendors. Bruk harnett his du har langt hare.

10 Bruk vernebriller

Bruk vernebriller for a unnga at det blaser stovinn i oynene og skader deg. Hvis det stover mye, bor du bruke ansikts-ller stvmaske.

12 Sikre arbeidsstykket

Bruk tvinger ell skrustikker til a feste arbeidsstykket med. Dette er sikrere enn a bruke handen, og du fär begge hendene fri til a arbeide med.

13 Strekk deg/DDke for langt

Pass pà at du alltid har sikkert fotfeste og balanse.

14 Vær noye med vedlikeholdet

Hold tilbehoret skarpt og rent.

15 Trekk stöpselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten när maskinen ikke er i bruk, ved vedlikehold og ved skiffe av tilbehør.

16 Fjern nokler

Gjør det til vane Å sjekke om nokler og justeringsverktøy er fjernet for maskinen startes.

17 Unnga at verktoyet blir slatt pa utilsiktet

18 Utendørs skjeteledning

Utendørs ma det bare brukes skjeteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

Bruk bare tilbehør og utstyr som anbefales i brauksanvisningen og i katalogene. Bruk av annet verktøy erer tilbehør enn det som anbefales i brauksanvisningen erler i katalogene kan medfrole en mulig risiko for persorskade.

22 La verktoyet repareres av et autorisert DeWALT serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 (Slag)boremaskin
1 Sidehandtak
1 Dybdeanlegg
1 Chucknokkel (DW500/DW505)
1 Instruksjonsbok
1 Split-tingning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til Å lese nøye igjennom instruksjonsboken sik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

1 Bryter for variabelt turtall
2 Låseknapp
3 Forover/bakover-skyvebryter
4 To-gear velger
5 Slagvelger (DW500/DW505)
6 Sidehandtak

7 Dybdejustering
8 Chuck med nokkel
8 Selvsppennende chuck
9 Chuckring
10 Chucknokkel
11 Hengekrok

Elektrisk sikkerhet

Den elektriske motoren er kun konstrukt for én speffenning. Kontroller alltid at nettspenneningen er i overensstemmelse med speffenningen på typeskitet.

Hvis det er nødvendig Å bruke skjoteledning, mæ manbruke en godkjent skjoteledning som er egnet til dette verktoyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av forst.

Montering og justering

Ta alltid stöpselet ut av stikkontakten for montering og justering av verktøyet.

DW500/DW505 - Valg av driftsmåte (fig. B)

Slagboremaskinene har to driftsmater:

Boring: for stål, tre og plast.

Slagboring:
samtidig rotasjon og slag for boring i betong og murverk.

• Velg onsket funksjon ved Å dreie slagvelgeren (5) i onsket stilling.

Innsetting og fjernig av bits (fig. A)

DW241 - Selvspennende chuck

• Āpne chucken ved Å skru chuckringen (9) mot solen og sett i bits-skaftet.
• Fest det godt ved á dreie kragen med solen.

DW500/DW505 - Chuck med nøkkel

• Åpne chucken ved Å skru chuckringen (9) mot solen og sett i bits-skaftet.
• Stikk chucknøkkelen (10) inn i alle hullene på siden av chucken og skru den fast med solen.
• Bitsen fjernes ved Å gå frem i omvendtrekkefolge.

Montering av sidehandtaket (fig. A)

Sidehandtaket (6) kan moneres sik at det passer for bade venstre- og hoyrehendte brukere.

Sorg for at sidehandtaket alltid er riktig montert for boremaskinen tas i bruk.

• Sidehandtaket lösnes.
• For hóyrehendte, skyv sidehandtak-klemmen over kragen bak chucken, med handtaket til venstre.
• For venstrehendte, skyv sidehandtak-klemmen over kragen bak chucken, med handtaket til hoyre.
• Drei sidehandtaket til detkommen i onsket stilling og sett handtaket fast.

Innstilling av boreydbe (fig. C)

• Sett riktig borbits i chucken.
• Løsne sidehåndtaket (6).
  För dybdejusteringsstangen (7) gjennom hullet i sidehändtak-klemmen.
• Juster boredybden som angitt.
• Skru fast sidehandtaket.

Forover/bakover-skyvebryter (fig. A)

• Hoyle/venstregange velges ved hjelp av bryteren for hoyle/venstregange (3).

Vent alltid til motoren har stanset welt for rotasjonsretningen endres.

To-gear velger (fig. D)

Maskinen er utstyrt med en to-gear velger for Å kunne variere turtall/dreiemoment forholdet.

• Slipp strømbryeren og velg ønsket innstilling mens boremaskinen holder på ä stanse. Sett alltid valg-pilen rett overfor gear-symbolet på gearhuset.

1 lav'turtall/hoyt dreiemoment (boring av store hull ell er skruing av store skruer)
2 høyturtall/lavtdreiemoment (mindre hull, boring i tre)

For informasjon om hastigheter, se tekniske data.

Shift jakke gear ved full hastighet aller mens maskinen arbeider.

Fjerning av chuck (fig. E, F & G)

DW241

• Chuck-gapet Åpnes helt.
• Stikk en skrutrekker inn i chucken og fjern skruen som holder chucken fast (12) ved Å vri den med solen.
• Fest en umbrakonokkeli chucken og slå på den med en hammer som vist.

DW500/DW505

• Chuck-gapet Åpnes helt.
• Stikk en skrutrekker inn i chucken og fjern skruen som holder chucken fast (12) ved Å vri den med solen som vist.
• Stikk chucknøkkelen (10) inn i et av hullene på sideren av chucken og slå på den med en hammer som angitt.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
Vær oppmerksom på hvor rorpplegg og ledninger befinner seg.
Trykk barelettpamaskinen.Stor kraft forerikke til raskere boring,mentil at maskinen presterer dargiligere og at levetiden eventuelt reduseres.

• Start maskinen ved Å trykke på bryteren for variabelt turtall. Maskinens turtall avhenger av hvor hardt man trykker på bryteren.

Skrutrekking

• Velg høyre/venstregange.
• Bruk lav'turtall/hoyt dreiemoment innstillingen (1. gear).

DW500/DW505 - Slagboring (fig. A)

• Velg slagboring.
• Trykk på strømbryteren (1).
• Om不同程度, trykk kå laseknappen (2) for kontinuierlig drift og slipp bryteren. Laseknappen virker bare när maskinen går for fullt i høyregange.
• Maskinen stanses ved Å slippe strombryteren.
• Når maskinen går i kontinuierlig drift, stanses den med et rask trykk på strømbryteren, som deretter slipspe. Skru alltid AV maskinen når arbeidet er avsluttet og for stopselet tas ut av kontakten.

Boring (fig. A)

• Velg boring.
  Gå frem som beskrevet for slagboring.

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DeWALT-elektroverktoy er konstruert sik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjoring av verktoyet.

Smoring

Ditt elektverktoy trenger jakke ekstra smoring.

Rengjoring

Hold ventilasjonsspaltene Åpane og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktoy og miljoet

Vern naturen. Kast seks Produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppsta feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisiste/katalog for ytterligere informasjon erler ta Kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bl endret, noe som ikke blir opplynst separat.

GARANTI

30 DAGERS FORNØYD-KUNDEGARANTI

Hvis du ilkke er tilfreds med ditt DeWALT verktoy, kan det returneres innen 30 dager til din DeWALT forhandler ell er til et DeWALT autorisert serviceverksted og du kan bytte eller fape Pengene tilbake. Kvittering ma fremlegges.

Skulle ditt DeWALT verktoy trenge vedlikehold
eller service i de Forste 12 manedene etter det ble
kjopt, vil dette bl utfort gratis av et autorisert
DeWALT serviceverksted. Gratis
vedlikeholdsservice omfatter arbeidskostnader.
Tilbehors- og reservationskostnader ingar畸形.
Kvittering mä fremlegges.

- 1 ARS GARANTI

Dersom det skulle vise seg innen 12 maneder fra kjopsdato at ditt DEWALT-product har feil ellermangler som skyldes material-ller fabrikasjonsfeil, garanterer vi a erstatte alledefekte deler gratis aller,etter egenurdering,erstatte verktoyet Gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodesløst.
• Reparasjoner bare er blitt utfør av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved Å kontakte DeWALT. Alternativ kan du finne en liste over DeWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpu.com.
