BRUGSANVISNING D21721K DEWALT

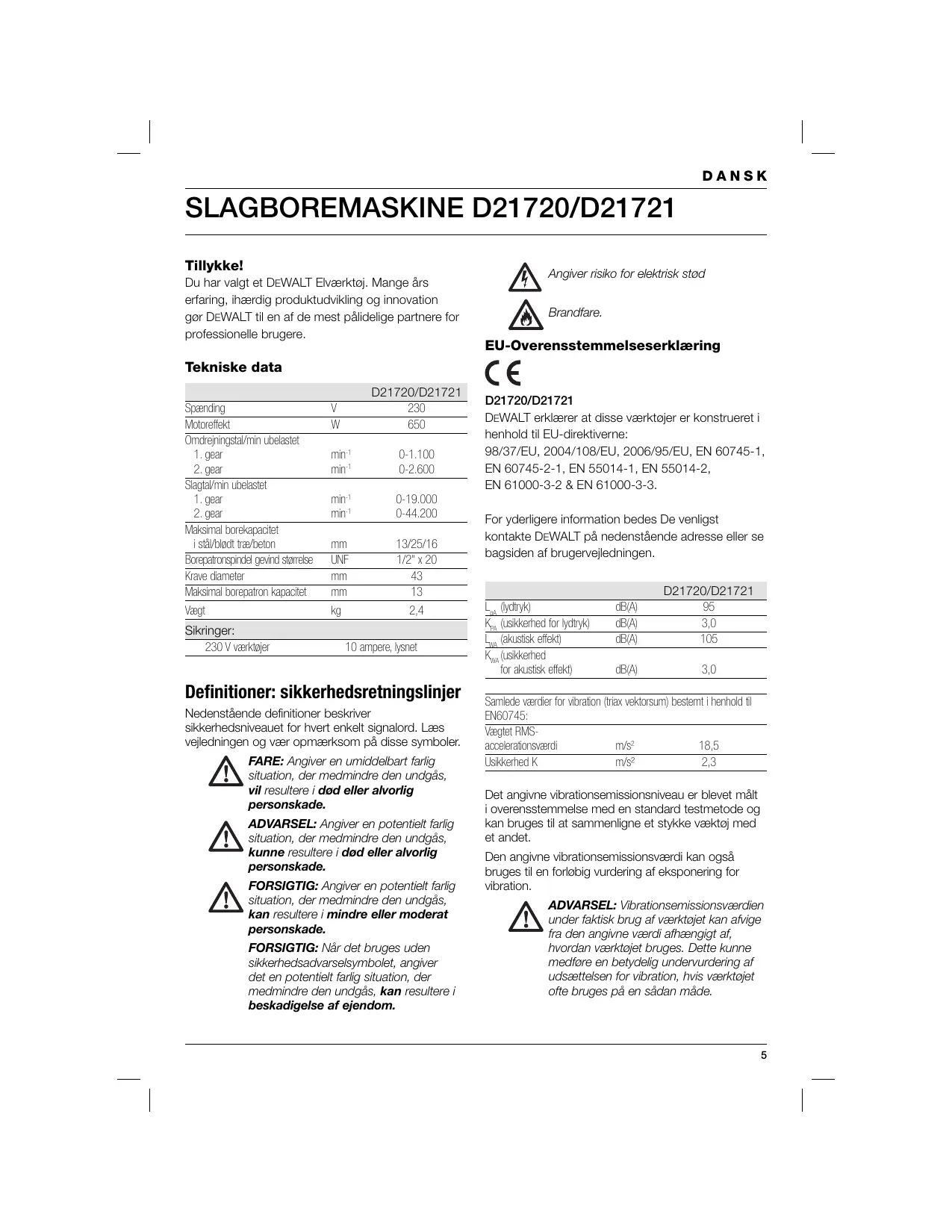

Tillykke! Du har valgt et DEWALT Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Angiver risiko for elektrisk stød Brandfare. EU-Overensstemmelseserklæring Tekniske data Spænding Motoreffekt Omdrejningstal/min ubelastet

Maksimal borekapacitet i stål/blødt træ/beton Borepatronspindel gevind størrelse Krave diameter Maksimal borepatron kapacitet Vægt Sikringer: 230 V værktøjer D21720/D21721

2,4 10 ampere, lysnet Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. FORSIGTIG: Når det bruges uden sikkerhedsadvarselsymbolet, angiver det en potentielt farlig situation, der medmindre den undgås, kan resultere i beskadigelse af ejendom. D21720/D21721 DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/EU, 2004/108/EU, 2006/95/EU, EN 60745-1, EN 60745-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. LpA (lydtryk) KPA (usikkerhed for lydtryk) LWA (akustisk effekt) KWA (usikkerhed for akustisk effekt) dB(A) dB(A) dB(A) D21720/D21721 3,0

dB(A) 3,0 Samlede værdier for vibration (triax vektorsum) bestemt i henhold til EN60745: Vægtet RMS18,5 accelerationsværdi m/s2 Usikkerhed K m/s² 2,3 Det angivne vibrationsemissionsniveau er blevet målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et stykke væktøj med et andet. Den angivne vibrationsemissionsværdi kan også bruges til en forløbig vurdering af eksponering for vibration. ADVARSEL: Vibrationsemissionsværdien under faktisk brug af værktøjet kan afvige fra den angivne værdi afhængigt af, hvordan værktøjet bruges. Dette kunne medføre en betydelig undervurdering af udsættelsen for vibration, hvis værktøjet ofte bruges på en sådan måde.

DANSK En vurdering af niveauet af eksponering for vibration inden for en bestemt arbejdsperiode skal også tage i betragtning tidsrum, hvor værktøjet er slukket, og tidsrum, hvor det kører i tomgang, såvel som når det er under belastning. Dette kan betydeligt mindske eksponeringsniveauet målt over hele arbejdsperioden. Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Strasse 11 D-65510, Idstein, Tyskland ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for elektrisk værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og instruktioner Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/ eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL FREMTIDIG REFERENCE. Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. DANSK

Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes. Yderligere sikkerhedsinstruktioner for boremaskiner

Brug høreværn. Udsættelse for støj kan føre til tab af høreevne. Anvend de hjælpegreb, som leveres med værktøjet. Hvis man mister kontrollen over værktøjet, kan det være årsag til personskade. Værktøjet skal altid holdes ved hjælp af de isolerede greb, når skæreværktøjet under arbejdet kan komme i kontakt med skjulte ledninger eller dets egen ledning. Hvis skæreværktøjet kommer i kontakt med strømførende ledninger, kan værktøjets metaldele blive strømførende, og operatøren få stød. Kontroller emballagens indhold Emballagen indeholder: 1 (Slag)boremaskine 1 Sidehåndtag 1 Dybdeanslag 1 Patronnøgle (D21720) 1 Kasse (kun K-Modeller) 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) ADVARSEL: Man må aldrig modificere elektrisk værktøj eller nogen del deraf. Det kan medføre person- eller ejendomsskade.

Slagboremaskinen er blevet udviklet med henblik på professionelt bore- og skruearbejde. MÅ IKKE bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede. Disse slagboremaskiner er professionelt elektrisk værktøj. LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må kun bruge værktøjet under overvågning.

Afbryder med variabel hastighedskontrol Låseknap Omskifter for højre/venstregang Gearvælger Funktionsvælger Sidehåndtag Dybdeindstilling Patron med nøgle (D21720) Selvspændende borepatron (D21721) Ring Patronnøgle Krog El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 60745; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm2. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Samling og justering ADVARSEL: Træk stikket ud af stikkontakten inden samling og justering. Valg af funktion (fig. B) Slagboremaskinen har to funktionsmåder: Alm. boring: i stål, træ og plastik. Slagboring: samtidig rotation og slag til boring i beton og murværk.

• Vælg ønsket funktion ved at dreje funktionsvælgeren (5) i ønskede position. Sådan indsættes og fjernes et bor (fig. A) Selvspændende borepatron
• Åbn patronen ved at dreje ringen (9) mod uret og indsæt et bor.
• Spænd godt til ved at dreje ringen med uret. Patron med nøgle
• Åbn patronen ved at dreje ringen (9) mod uret og indsæt et bor.
• Stik patronnøglen (10) i alle hullerne på siden af patronen og spænd fast med uret.
• Boret fjernes i omvendt rækkefølge. Montering af sidehåndtag (fig. A) Sidehåndtaget (6) kan anbringes så det passer til både venstre- og højrehåndede brugere. ADVARSEL: Sørg for at sidehåndtaget altid er monteret ordentligt.
• Højrehåndede, skub sidehåndtagskransen over kraven bag patronen, med håndtaget til venstre.
• Venstrehåndede, skub sidehåndtagskransen over kraven bag patronen, med håndtaget til højre.
• Drej håndtaget til det kommer i ønsket stilling og fastgør det. DANSK Indstilling af boredybde (fig. C)
• Indsæt det ønskede bor i patronen.
• Løsn sidehåndtaget (6).
• Før dybdejusteringsstangen (7) gennem hullet i sidehåndtagets krans.
• Juster boredybden som vist.
• Spænd sidehåndtaget. Omskifter for højre/venstregang (fig. A)
• Højre/venstregang vælges med omskifteren for højre/venstregang (3). ADVARSEL: Værktøjet skal stå helt stille inden der vælges ny rotationsretning. Gearvælger (fig. D) Værktøjet er udstyret med en gearvælger (4) for at kunne ændre omdrejningstal/drejningsmoment forholdet.
• Slip afbryderen og vælg ønsket indstilling mens boremaskinen standser. Indstil gearvælgeren med pilen mod gearsymbolet på gearhuset. 1 lavt omdrejningstal/højt drejningsmoment (boring af store huller eller skruning af store skruer) 2 højt omdrejningstal/lavt drejningsmoment (små huller, boring i træ) For information om hastigheder, se tekniske data. ADVARSEL: Skift ikke gear ved fuld hastighed eller mens maskinen arbejder. Sådan fjernes borepatronen (fig. E & F)
• Åbn patronens bakker så meget som muligt.
• Stik en skruetrækker i patronen og fjern skruen (12), som holder patronen fast ved at dreje den med uret.
• Sæt en sekskantnøgle fast i patronen og slå på den med en hammer som vist. Brugervejledning ADVARSEL:
• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
• Pas på du ikke borer ind i rør og ledninger.

• Anvend kun et let tryk på værktøjet. Stort tryk øger ikke borehastigheden, men nedsætter værktøjets ydeevne og evt. også levetiden. Før værktøjet tages i brug:
• Indsæt det ønskede bor.
• Afmærk, hvor hullet skal bores. Starte og stoppe (fig. A)
• Start værktøjet ved at trykke på afbryderen. Hastigheden reguleres ved at øge eller slække trykket på afbryderen. Skruetrækning
• Vælg højre/venstregang.
• Anvend indstillingen for lavt omdrejningstal/højt drejningsmoment (1. gear). Slagboring (fig. A)
• Tryk på afbryderen (1).
• Om nødvendigt, tryk på låseknappen (2) for kontinuerlig drift og slip afbryderen. Låseknappen virker kun, når værktøjet kører for fuld hastighed i højregang.
• Værktøjet standses ved at slippe afbryderen.
• Når værktøjet er i kontinuerlig drift, standses det ved et hurtigt tryk på låseknappen, der herefter slippes. Sluk (OFF) altid for værktøjet, når arbejdet afsluttes og før stikket tages ud. Boring (fig. A)
• Gå frem som beskrevet under slagboring. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT. Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren.

DANSK Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. For information om nærmeste autoriserede værksted: kontakt det lokale DEWALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden findes en liste over alle autoriserede DEWALT serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen: www.2helpU.com GARANTI Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

• 30 DAGE UDEN RISIKO TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Der skal fremvises gyldig kvittering.
• ET ÅRS GRATIS SERVICEKONTRAKT • Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når DEWALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. DEWALT har en facilitet til indsamling og genbrug af DEWALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne.

Hvis du har brug for vedligeholdelse eller service til dit DEWALT værktøj inden for 12 måneder efter købet, gøres dette helt gratis på et autoriseret DEWALT serviceværksted. Der skal fremvises gyldig kvittering. Omfatter arbejdsløn og reservedele til elektrisk værktøj. Tilbehør ikke inkluderet.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt går i stykker på grund af fejlbehæftede materialer eller arbejdsudførelse inden for 12 måneder efter købsdatoen, garanterer vi, at alle defekte dele eller produktet som helhed, hvilket besluttes af os, erstattes vederlagsfrit, forudsat at:
• Produktet er ikke misbrugt.
• Ingen uautoriserede personer har repareret dette produkt.
• Bevis på købsdato er fremvist. Denne garanti tilbydes som en ekstra service og ydes foruden de af loven fastsatte rettigheder for forbrugere. Nærmeste autoriserede DEWALT serviceværksted findes ved at benytte telefonnummeret på bagsiden af denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com. DEUTSCH
