UNIVERSAL CONTROLLER UR 820 LCD - Universele controller VIVANCO - Gratis gebruiksaanwijzing en handleiding

Producttype	Universele controller (universele afstandsbediening)
Merk	VIVANCO
Model	UR 820 LCD
Voeding	2 micro-alkaline AAA-batterijen (elk 1,5 V)
Bereik	Ongeveer 7 meter (infrarood)
Display	Verlicht lcd-scherm (instelbaar)
Contrast	Instelbaar
Aantal toetsen	Ongeveer 40
Leercapaciteit	Tot 100 commando's (max 40 per apparaat)
Programmeerbare macro's	3 macro's, elk tot 10 stappen
Ingebouwde klok	Ja (instelbaar)
Apparaatcompatibiliteit	TV, DVB (SAT, CBL, TNT), DVD, VCR, TUNER, TAPE, CD, AUX
Programmeermethoden	Directe code-invoer, automatisch zoeken, leren
Volumevergrendeling	Ja (prioriteit op een specifiek apparaat)
Afmetingen (bij benadering)	200 × 50 × 25 mm
Gewicht (bij benadering)	150 g (met batterijen)
Garantie	2 jaar (gratis vervanging bij fabricagefout)
Onderhoud	Reinigen met een zachte, droge doek; vermijd vloeistoffen
Veiligheid	Gebruik alkalinebatterijen in goede staat; let op polariteit; niet blootstellen aan vocht

Veelgestelde vragen - UNIVERSAL CONTROLLER UR 820 LCD VIVANCO

Hoe installeer ik de batterijen in de afstandsbediening UR 820 LCD?

Open het batterijvak aan de achterkant door het deksel naar beneden te duwen. Plaats 2 micro AAA-batterijen met inachtneming van de polariteit (+/-). Sluit het deksel.

Hoe programmeer ik mijn afstandsbediening voor mijn Philips tv?

Zet de tv aan. Druk kort op SET en vervolgens op TV. Selecteer het merk met ▲ of ▼. Test de codes; als het apparaat reageert, druk op OK om te bevestigen.

Wat te doen als het zoeken naar een code geen werkende code vindt?

Gebruik de automatische zoekfunctie: houd SET 3 seconden ingedrukt, selecteer DEV SEARCH met OK. Richt op het apparaat; wanneer het reageert, test de toetsen en bevestig met OK.

Hoe kopieer ik een functie van een originele afstandsbediening naar de UR 820 LCD?

Plaats beide afstandsbedieningen tegenover elkaar op 30 mm. Houd SET 3 seconden ingedrukt, ga naar LEARNING, selecteer LEARN KEY, druk op de te programmeren toets van de UR 820, en houd vervolgens de originele toets ingedrukt totdat SUCCESS wordt weergegeven.

Hoe verwijder ik een aangeleerde toets?

Houd SET 3 seconden ingedrukt, ga naar LEARNING, selecteer DELETE KEY. Druk op de te verwijderen toets, bevestig met OK. Het bericht SURE DELETE verschijnt; bevestig met OK.

Hoe stel ik de tijd in op het lcd-scherm?

Houd SET 3 seconden ingedrukt, selecteer CONFIGURE, dan TIME SETUP. Voer de uren en minuten in met de cijfertoetsen, kies AM/PM met ▲/▼, bevestig met OK.

Hoe vergrendel ik het volume op een specifieke versterker?

Houd SET 3 seconden ingedrukt, ga naar CONFIGURE, selecteer VOL LOCK. Kies het apparaat (bijv. AUX) en stel in op ON. De VOL-toetsen bedienen altijd dit apparaat.

Hoe maak en gebruik ik een macro met de UR 820 LCD?

Houd SET 3 seconden ingedrukt, selecteer MACRO, dan een nummer (1,2,3). Kies SETUP en druk op maximaal 10 toetsen in volgorde. Om te gebruiken, druk tegelijkertijd op MACRO en de toets 1,2 of 3.

De afstandsbediening werkt niet meer, wat te doen?

Controleer de batterijen (batterijsymbool doorgestreept geeft vervanging aan). Vervang ze door nieuwe batterijen. Als het probleem aanhoudt, voer een reset uit in CONFIGURE > CLEAR ALL. Bij defect, neem contact op met de klantenservice op 04 704 315 16.

Wat is het bereik van de afstandsbediening UR 820 LCD?

Het bereik is ongeveer 7 meter in een rechte lijn met goed zicht op de infraroodontvanger van het apparaat.

GEBRUIKSAANWIJZING UNIVERSAL CONTROLLER UR 820 LCD VIVANCO

Afstandsbediening Vivanco UR 820 LCD voor bijna alle televisie-, audio-, video en andere infrarood gestuurdte toestellen

Plaatsen van de batterijen

Open de batterijklep aan de achterzijde van het toestel, druk het klepjelichtaar onderen en plaats 2 alkaline AAA-batterijen. Let op de aangegeven polariteit op de batterijen en in het batterijvak (+=+) ,en sluit hetvak dan weeer voorzichtig.Let erop dat u altijd onbeschadigde batterijen gebruikt.

Aanpassing aan een apparaat

Om uw toestel te kunnen bedieren moet u erst de afstandsbediening voor uw toestellen instellen. Dat kan op drie manieren: doorrechtstreeks bedieningscodes in te toetsen, door maar codes te zoeken of door van een

oorspronkelijke afstandsbediening te leren.

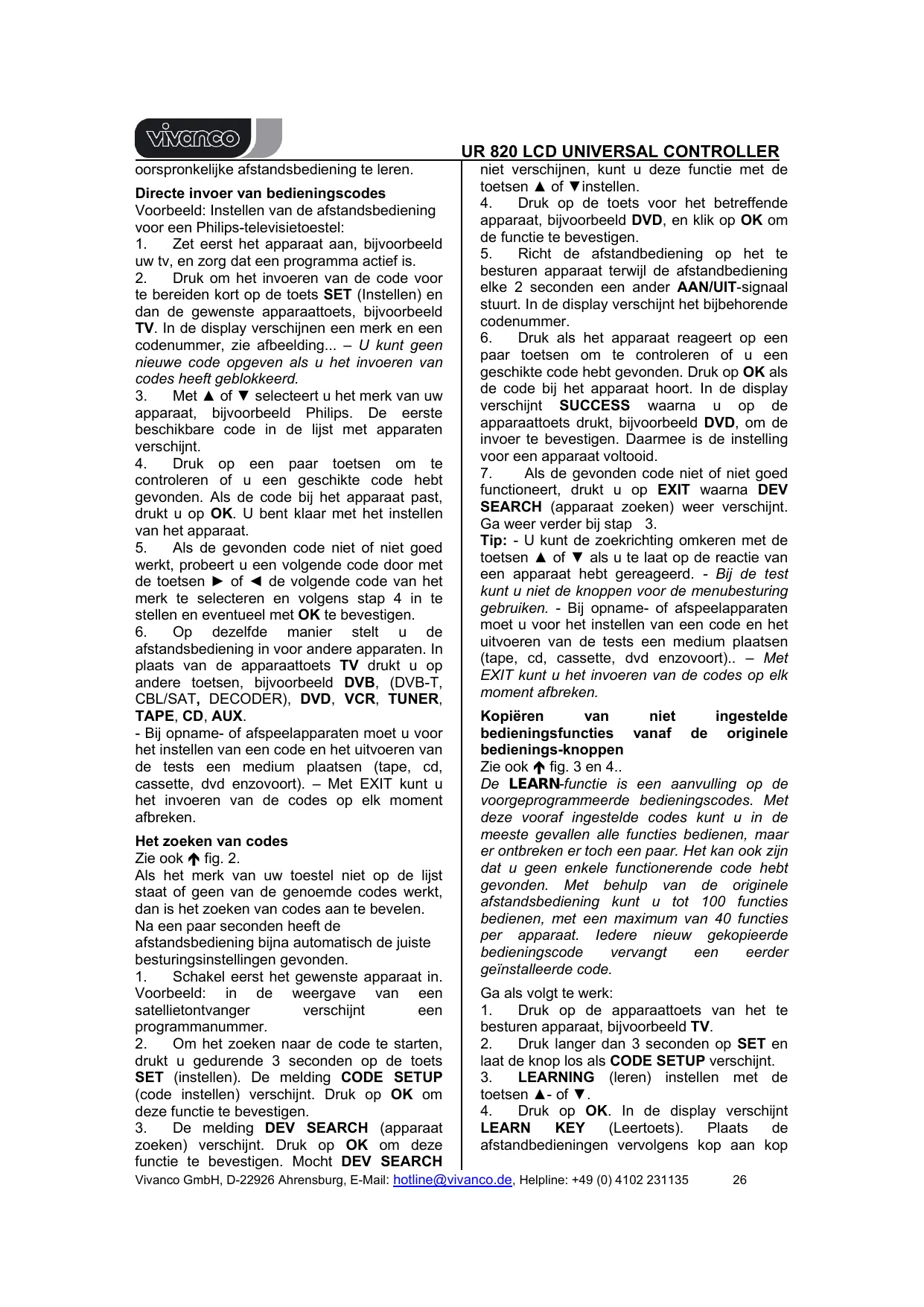

Directe invoer van bedieningscodes

Voorbeeld: Instellen van de afstandsbediening voor een Philips-televisietoestel:

1. Zet eerst het apparaat aan, bijvoorbeeld uw tv, en zorg dat een programme actief is.
2. Druk om het invoeren van de code voor te bereiden kort op de toets SET (Instellen) en dan de gewenste apparaattoets, bijvoorbeeld TV. In de display verschijnen een merk en een codenummer, wie afbeelding... - U kunt geenijke code opgeven als u het invoeren van codes heeft geblokkeerd.
3. Met of selecteert u het merk van uw apparaat, bijvoorbeeld Philips. De eerste beschikbare code in de lijst met apparaten verschijnt.
4. Druk op een pauar toetsen om te controlleren of u een geschikte code hebt gezonden. Als de code bij het apparaat past, drukt u op OK. U bent maar met het instellen van het apparaat.
5. Als de gezonden code Niet of Niet goed werk, probeert u een volgende code door met de toetsen of de volgende code van het merk te selecteren en volgens stap 4 in te stellen en eventueel met OK te bevestigen.

6. Op verzelfde manier stelt u de afstandsbediening in voor andere apparaten. Inplaats van de apparaattoets TV drukt u op andere toetsen, bijvoorbeeld DVB, (DVB-T, CBL/SAT, DECODER), DVD, VCR, TUNER, TAPE, CD, AUX.

7. Bij opname- of afspeelapparaten要去 u voor het instellen van een code en het uitvoeren van de tests een medium plaatsen (tape, cd, cassette,DVD enzovoort). - Met EXIT kunt u het invoeren van de codes op elk moment afbreken.

Het zoeken van codes

Zie ook fig. 2.

Als het merk van uw toestel Niet op de lijst staat of geen van de genoemde codes werkt, dan is het Zoeken van codes aan te bevelen.

Na eenaar seconden heeft de afstandsbediening bijna automatisch de juiste besturingsinstellungen gezonden.

1. Schakel eerst het gewenste apparaat in. Voorbeeld: in de weergave van een satelliotontvanger verschijnt een programmanummer.
2. Om het zoekenaar de code te starten, drukt u gedurende 3 seconden op de toets SET (instellen).De melding CODE SETUP (code instellen)verschijnt.Druk op OK om deze functie te bevestigen.
3. De melding DEV SEARCH (apparaat zoeken) verschijnt. Druk op OK om deze functie te bevestigen. Mocht DEV SEARCH

nietverschijnen,kunt u deze functie met detoetsen of instellen.

1. Druk op de toets voor het betreffende apparaat, bijvoorbeeld DVD, en klik op OK om de functie te bevestigen.
2. Richt de afstandbediening op het te besturen apparaat terwijl de afstandbediening elke 2 seconden een ander AAN/UIT-signal stuurt. In de display verschijnt het bijbehorende codenummer.
3. Druk als het apparaat reageert op een pauar toetsen om te controleren of u een geschikte code hebt gezonden. Druk op OK als de code bij het apparaat hoort. In de display versuschijnt SUCCESS waarna u op de apparaattoets drukt, bijvoorbeeld DVD, om de invoer te bevestigen. Daarmee is de instelling voor een apparaat voltooid.
4. Als de gezonden code Niet of Niet goed functioneert, drukt u op EXIT waarna DEV SEARCH (apparaat zoeken) wee verschijnt. Ga waarverder bij stap 3.

Tip: - U kurz de Zoekrichting omkeren met de toetsen of als u te LAST op de reactie van een apparaat hebt gereageerd. - Bij de test kurz u zich de knappen voor de menubesturing gebruiken. - Bij opname- of afspeelapparaten moet u voor het instellen van een code en hetuitvoeren van de tests een medium plaatsen (tape, cd, cassette,DVD enzovoort)... - Met EXIT kurz u het invoeren van de codes op elk moment afbreken.

Kopierten van Niet ingestelde bedieningsfuncties vanaf de originele bedienings-knuppen

Zie ook fig. 3 en 4..

De LEARN-functie is een aanvulling op de voorgeprogrammeerde bedieningscodes. Met deze vooraf ingestelde codes kut u in de meeste gevallen alle functies bedieren, maar er ontbreken er toch een paar. Het kan ook+zijn dat u geen enkele functionerende code hebt gezonden. Met behulp van de originele afstandsbediening kut u tot 100 functies bedieren, met een maximum van 40 functies per apparatus. Ledere zich gewekopieerde bedieningscode verwangt een eerder geinstalleerde code.

Ga als volgt te werk:

1. Druk op de apparaattoets van het te besturen apparaat, bijvoorbeeld TV.
2. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
3. LEARNING (leren) instellen met de toetsen of .
4. Druk op OK. In de display verschijnt LEARN KEY (Leertoets). Plaats de afstandbedieningen verrolgens kop aan kop

UR 820 LCD UNIVERSAL CONTROLLER

met een afstand van ongeveer 30 mm (zie figuur 4).

1. Druk op OK. In de display verschijnt SELECT KEY (Toets selecteren). Druk op de toets van de UR 820 LCD waarmee u eenijke functie wilt opnemen, bijvoorbeeld POWER (aan/uit). In de display verschijnt WAITING (wachten).
2. Druk net zolang op de te kopiëren toets van de oorspronkelijke afstandbediening, bijvoorbeeld POWER (aan/uit) totdat op de display van de UR 820 LCD SUCCESS verschijnt. De display sprint vertvolgens maar SELECT KEY waarna u volgens de stappen 5 en 6 de volgende toetsfunctie kut kopiëren. -FAILED (mislukt) verschijnt als een kopieslag mistrukt. Herhaal in dat geval het kopiëren vanaf stap 5.
3. U sunt het kopieerproces beëindigen door op een toets (TV, DVB enzovoort) te drukken als in de display SELECT KEY staat.

Gekopieerde/geleerde toetsfunctie wollen

Zie ook fig. 5..

Ga als volgt te werk:

1. Druk op de apparaattoets van het te besturen apparaat, bijvoorbeeld TV.
2. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
3. LEARNING (leren) instellen met de toetsen of .
4. Druk op OK. In de display verschijnt LEARN KEY (Leertoets). DELETE KEY (toets wissen) instellen met de toetsen of .
5. Druk op OK. In de display verschijnt SELECT KEY (Toets selecteren). Druk op de toets van de UR 820 LCD waarvan u de functie wilt wissen, bijvoorbeeld POWER (aan/uit).
6. In de display verschijnt SURE DELETE (werkelijk wissen). Bevestig met OK. Gedurende 1 seconde geeft de UR 820 LCD SUCCESS waar. De display springtervolgens maar SELECT KEY waarna u volgens de stappen 5 en 6 de volgende toetsfunctie kurz wissen. -FAILED (mislukt) verschijnt als het wissen mistrukt. Herhaal in dat geval het wissen vanaf stap 5.
7. U kunt het wissen afsluiten door meerdere malen op de toets EXIT (afsluiten) te drukken.

Gekopieerde/geleerde toetsfuncties van een apparaatissen

Zie ook fig. 6..

Ga als volgt te werk:

1. Druk op de apparaattoets van het te besturen apparaat, bijvoorbeeld TV.
2. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.

3. LEARNING (leren) instellen met de toetsen of .

4. Druk op OK. In de display verschijnt LEARN KEY (Leertoets). DELETE DEV (apparaat wissen) instellen met de toetsen of .

5. Druk op OK. In de display verschijnt SELECT DEV (Apparaat selecteren). Druk op de apparaattoets van de UR 820 LCD waarvan u de functies wiltissen, bijvoorbeeld TV.
6. In de display verschijnt SURE DELETE (werkelijk wissen). Bevestig met OK. Gedurende 1 seconde geeft de UR 820 LCD SUCCESS waar. De display sprinttervolgens maar SELECT DEV waarna u volgens de stappen 5 en 6 de volgende apparaatfuncties kunt wissen. -FAILED (mislukt) verschijnt als het wissen mistrukt. Herhaal in dat geval het wissen vanaf stap 5.
7. U kurz het wissen afsluiten door meerdere malen op de toets EXIT (afsluiten) te drukken.

Alle gekopieerde/geleerde toetsfuncties wissen

Zie ook fig. 7..
Ga als volgt te werk:
1. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
2. LEARNING (leren) instellen met de toetsen of .
3. Druk op OK. In de display verschijnt LEARN KEY (Leertoets). DELETE ALL (apparaat wissen) instellen met de toetsen of .
4. Klik op OK. In de display verschijnt SURE DELETE (werkelijk wissen). Bevestig met OK. Gedurende 1 seconde geeft de UR 820 LCD SUCCESS weeR. Vervolgens verschijnt het hoofdmenu in de display.
5. U kurz het wissen afsluiten door meerdere malen op de toets EXIT (afsluiten) te drukken.

Overige instellingen

Klok instellen

Zie ook fig. 8

Ga als volgt te werk:

1 Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
2 CONFIGURE (installen) kiezen met de toetsen of .
3 Klik op OK. In de display verschijnt TIME SETUP (Tijd instellen).
4 Klik op OK. TIME hh:mm xx (hh = uur (00-12), mm = minuut (00-59), AM = ochtend - PM = middag/avond) worden getoond. Stel de hijd in met de cijfertoetsen en selecteer AM of PM met .
5 Als deijd correct worden weergegeven, op OK drukken ter bevestiging. SUCCESS en daarna TIME SETUP verschijnen.

VIVANCO

UR 820 LCD UNIVERSAL CONTROLLER

6 Druk cervolgens meerdere malen op EXIT om de instelmodus te verlaten.

Voorrang voor de volumeregeling instellen

Met deze functie(Int)kunt u een apparaat exclusief vastleggen voor de volumeregeling, bijvoorbeeld uw audioversterker. Daarna besturen de volumeknappen VOL +, VOL - en

altijd de versterker, ongeacht weltk

at u verdier hebt geselecteerd.

Zie ook fig.9.

Ga als volgt te werk:

1 Druk gedurrende 3 seconden op SET en kies met de toetsen of CONFIGURE (Instellen). Druk op OK om deze functie te bevestigen.
2 In de display verschijnt TIME SETUP (Tijd instellen). Stel met de toetsen of VOL LOCK (Instellen volume vergrendelen) in. Druk op OK om deze functie te bevestigen.
3 Selecteer een apparaattoets, bijvoorbeeld AUX voor de versterker, en stel Voorrang ON in met de toetsen of Druk op OK om deze functie te bevestigen.
4 Druk cervolgens meerdere malen op EXIT om de instelmodus te verlaten.

• Metdezelfde procedure maakt u de voorranginstelling ook weeer ongedaan. In plaats van ON geeft u dan bij alle apparaten OFF in.

Apparaatcodes vastzetten (vergrendelen) of vrijgeven

Om te voorkomen dat instellenen per ongeluk worden gewijzigd, gaat u als volgt te werk; zie ook Fig. 10:

1 Druk gedurrende 3 seconden op SET en kies met de toetsen of CONFIGURE (Instellen). Druk op OK om deze functie te bevestigen.
2 In de display verschijnt TIME SETUP (Tijd instellen). Stel met de toetsen of DEV LOCK (Apparaat vergrendelen) in. Druk op OK om deze functie te bevestigen.
3 Selecteer een apparaattoets, bijvoorbeeld DVD, en stel Vergrendelen=ON in met de toetsen of Druk op OK om deze functie te bevestigen.
4 Druk cervolgens meerdere malen op EXIT om de instelmodus te verlaten.

• Met verzelfde procedure maakt u de vergrendeling ook waar ongedaan. Inplaats van ON geeft u dan bij alle apparaten OFF in.

Macro's: Automatisch toetsen indrukken instellen (toepassing Home Cinema)

U kunt 3 reeksen instellen met telkens maximaal tien toetsopdrachten, macro's, die u telkens met een toetsindruk activeert. Zie ook fig.11.

Ga als volgt te werk:

1. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
2. MACRO instellen met de toetsen of
3. Druk op OK; MACRO1 verschijnt in de display. MACRO1, 2 OF 3 kiezen met de toetsen of .
4. Druk op OK. In de display verschijnt SET UP (Instellen). Klik op OK.
   5 SELECT KEYS (Toetsen selecteren) verschijnt in de display. Druk verzolgens op maximaal 10 toetsen die automatisch moeten worden uitgevoerd. Bijvoorbeeld TV, POWER, DVD, POWER, AMP, POWER om al deze apparaten met een toetsindruk te{kunnen uitschakelen.
   6 Druk op OK als de invoer is voltooid en u de reeks wilt opslaan.

Macro's wissen

Zie ook fig. 12.
Ga als volgt te werk:
1. Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt.
2. MACRO instellen met de toetsen of
3. Druk op OK; MACRO1 verschijnt in de display. MACRO1, 2 OF 3 kiezen met de toetsen of .
4. Druk op OK. In de display verschijnt SET UP (Instellen). DELETE (wissen) kiezen met de toetsen of .
5. Klik op OK. In de display verschijnt SURE DELETE (werkelijk wissen). Klik op OK om dit te bevestigen. In de display verschijnt SUCCESS.
6. Druk meerdere malen op EXIT om terug te keren maar het hoofdmenu.

Een willekeurig apparaat besturen met de knop AUX

U kurz de AUX-toets zo instellen dat u daarmee elk gewenst apparaat kurz besturen. Zo kurz u bijvoorbeeld een tweede videorecorder met AUX besturen. Zie ook Fig. 13.

Ga als volgt te werk:

1 Druk langer dan 3 seconden op SET en waar de knop los als CODE SETUP verschijnt. Klik op OK om dit te bevestigen.
2 DEV SEARCH verschijnt in de display. CODE SHIFT (Code verplaatsen) selecteren met de of -toetsen. Stel in met de knopppen of . Klik op OK om dit te bevestigen.
3 Een willekeurig apparaat wordt weergegeben, bijvoorbeeld TV 010. Ga met AUXaar het te besturen apparaat, bijvoorbeeld VCR, druk op OK en geef de code op volgens de lijst (zie bijlage). Klik op OK om

UR 820 LCD UNIVERSAL CONTROLLER

dit te bevestigen. In de display verschijnt SUCCESS.

4 Druk verwolgens meerdere malen op EXIT om de instelmodus te verlaten.

Achtergrundverlichting

Om de batterijen te sparen,kest u de verlichting van de LCD uitschakelen. Ga als volgt te werk:

1 Druk gedurrende 3 seconden op SET en kies met de toetsen of CONFIGURE (Instellen). Druk op OK om deze functie te bevestigen.
2 In de display verschijnt TIME SETUP (Tijd instellen). Stel met de toetsen of LIGHT (Verlichting) in. Druk op OK om deze functie te bevestigen.
3 Met de toetsen of Licht in- (ON) of uitschakelen (OFF). Druk op OK om deze functie te bevestigen.
4 Druk verwolgens meerdere malen op EXIT om de instelmodus te verlaten.

Contrast instellen

U kunt voor een betere leesbaarheid het contrast van de display instellen:

1 Druk gedurrende 3 seconden op SET en kies met de toetsen of CONFIGURE (Instellen). Druk op OK om deze functie te bevestigen.
2 In de display verschijnt TIME SETUP (Tijd instellen). Stel met de toetsen of CONTRAST in. Druk op OK om deze functie te bevestigen.
3 Stel het contrast met de toetsen of op de gewenste waarde in. Druk op OK om deze functie te bevestigen.
4 Druk verwolgens meerdere malen op EXIT om de instelmodus te verlaten.

Fabriekinstallingen

U kunt op de volgende manier de fabriekinstelingen terugzetten om bijvoorbeeld onjuiste functies te herstellen. Hierbij worden al uw instelleningen gewist.

• We raden aan om deze functie alleen toe te passen als de afstandbediening veel fouten vertoont.

1 Druk gedurrende 3 seconden op SET en kies met de toetsen of CONFIGURE (Instellen). Druk op OK om deze functie te bevestigen.
2 In de display verschijnt TIME SETUP (Tijd instellen). Stel met de toetsen of CLEAR ALL (Alles wissen) in. Druk op OK om deze functie te bevestigen.
3 In de display verschijnt: SURE CLEAR? (Echt wissen?) Druk op OK om deze functie te bevestigen.

Bediening

U bedient uw apparaat praktisch net zo als u

van uw originele afstandsbediening gewend bent. Omdat de symbolen van de UR anders können zich dan die van uw originele afstandsbediening,要去 u möglichk alle toetsen uitproberen om de functies te vinden.

Programma's tonen (SCAN)

U kunt alle TV-programma's van TV of DVB (SAT, CBL, DTT(DVB-T) enzovoort) snel na elkaar lately weergeven:

1 Druk op de toets TV of DVB.
2 Druk de SCAN-toets ongeveer 4 seconden in.
3 Als SCAN verschijnt, de toets loslaten. Vervolgens LAST DE UR 820 LCD alle TV of DVB-programma's automatisch na elkaar zien.
4 Druk op een willekeurige toets om dit te annuleren.

Macro's gebruiken: Uw huisbioscoop met één toetsindruk bedieren!

Als u een toetsvolgorde hebt opgeslagen, zie hierboven, kurz u deze oproepen door op de MACRO-toets en tegelijkertijd op de toets 1, 2 of 3 te drukken.

Hotline

Als u vragen heeft over de UR 820 LCD, kurz u de Vivanco Hotline bellen: Tel.: [phone]. Vanzelfsprekend mag u ook een e-mail sturen maar: [e-mail]

Technische gegevens

Batterijen: 2 microbatterijen AAA - Met een doorgestreep batterijsymbol geegt de UR 820 LCD aan dat de batterijen要去en worden verrangen.

Bereik:typ.7m

Niet voor 400kHz apparaten

2aar fabrieksgarantie

Indien uw UR 820 LCD binnen 2aar na aankoop Niet更是nær behoren werkt, dan krijgt u van Vivanco Gratis een verrangend toestel. Uitzonderingen: ontbrekende codes, opzettelijk vernieling en normale slijtage van behuizing en toetsen.
