Producttype	Lucht-water warmtepomp
Merk	PANASONIC
Model	WHSQC16H9E8
Verwarmingscapaciteit	16 kW
Voeding	230 V / 50 Hz
Koelmiddel	R32
Afmetingen (B x H x D)	ongeveer 900 x 600 x 800 mm
Gewicht	ongeveer 80 kg
Type afstandsbediening	Bedrade afstandsbediening met LCD-scherm
Hoofdfuncties	Verwarming, koeling, productie van warm tapwater (WTW)
Noodweerstand	Ja, voor WTW en verwarming
Stille modus	Ja, met instelling van niveau (1-6)
Turbo verwarming	Ja, om de ingestelde temperatuur sneller te bereiken
Wekelijkse programmering	Ja, tot 6 programma's per dag
Ontdooiing forceren	Ja, handmatig om leidingen te ontdooien
Afstandsbediening vergrendelen	Ja, met PIN-code (4 cijfers)
Foutcodebeheer	Ja, met initialisatiefunctie
Onderhoud	Reinig het filter regelmatig; schakel een professional in voor jaarlijks onderhoud
Repareerbaarheid	Reserveonderdelen beschikbaar via erkend Panasonic-netwerk
Handleiding	Gratis te downloaden op notice-facile.com

Veelgestelde vragen - WHSQC16H9E8 PANASONIC

Hoe gebruik ik het snelle menu op de afstandsbediening?

Druk op de Menutoets en gebruik de toetsen ▲▼◀▶ om te navigeren. Druk op ▼ om de geselecteerde optie in/uit te schakelen. Om terug te keren naar het hoofdscherm, drukt u op de Terugtoets.

Hoe activeer ik de modus 'Forceer nood-WTW'?

Selecteer in het snelle menu het pictogram 'Forceer nood-WTW'. Druk op ▼ om het te activeren. Het pictogram geeft de status aan (ingeschakeld/uitgeschakeld). Opmerking: deze modus is uitgeschakeld als 'Forceer verwarming' is ingeschakeld.

Hoe stel ik de stille modus in?

Selecteer in het snelle menu 'Stille modus'. Kies 'Ja', selecteer vervolgens het stille programma (1 tot 6) en stel de uren en minuten in. Bevestig met ▼. Het stilte niveau kan worden aangepast.

Hoe programmeer ik de wekelijkse verwarming?

Selecteer in het snelle menu 'Wek. prog'. Kies 'Klokprogrammering'. Selecteer de dag en vervolgens het programma (1-6). Stel de starttijd, de modus (Aan/Uit) en de temperatuur voor elke zone in. Bevestig met ▼.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelle menu 'Vergrendel AB'. Druk op ▼ en kies 'Ja'. De afstandsbediening is vergrendeld. Om te ontgrendelen, druk op een willekeurige toets en voer de 4-cijferige PIN-code in (standaard 0000).

Wat te doen bij een weergegeven foutcode?

Gebruik de functie 'Foutcodes initialiseren' in het snelle menu. Zorg ervoor dat alle eenheden zijn uitgeschakeld en selecteer deze optie om de vorige instellingen te herstellen. Als de fout aanhoudt, neem contact op met een professional.

Hoe activeer ik turbo verwarming?

Selecteer in het snelle menu 'Turbo verwarming'. Druk op ▼ om het te activeren. Het systeem werkt op vol vermogen om de ingestelde temperatuur sneller te bereiken. Het schakelt na een bepaalde tijd automatisch uit.

Hoe forceer ik het ontdooien van de leidingen?

Kies in het snelle menu 'Ontdooiing forceren'. Druk op ▼ om te bevestigen. Er verschijnt een bericht 'Verzoek geaccepteerd'. De ontdooiing wordt handmatig gestart om bevriezing van de leidingen te voorkomen.

Hoe reset ik het wachtwoord van de afstandsbediening?

Houd onder het UIT-scherm de toetsen ▲, ▼ en Terug 5 seconden ingedrukt. Het scherm toont 'Reset'. Selecteer 'Reset' om de code te resetten naar 0000 en de afstandsbediening te ontgrendelen.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding in PDF-formaat is gratis beschikbaar op notice-facile.com. U kunt deze direct downloaden of per e-mail een vertaling aanvragen.

GEBRUIKSAANWIJZING WHSQC16H9E8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

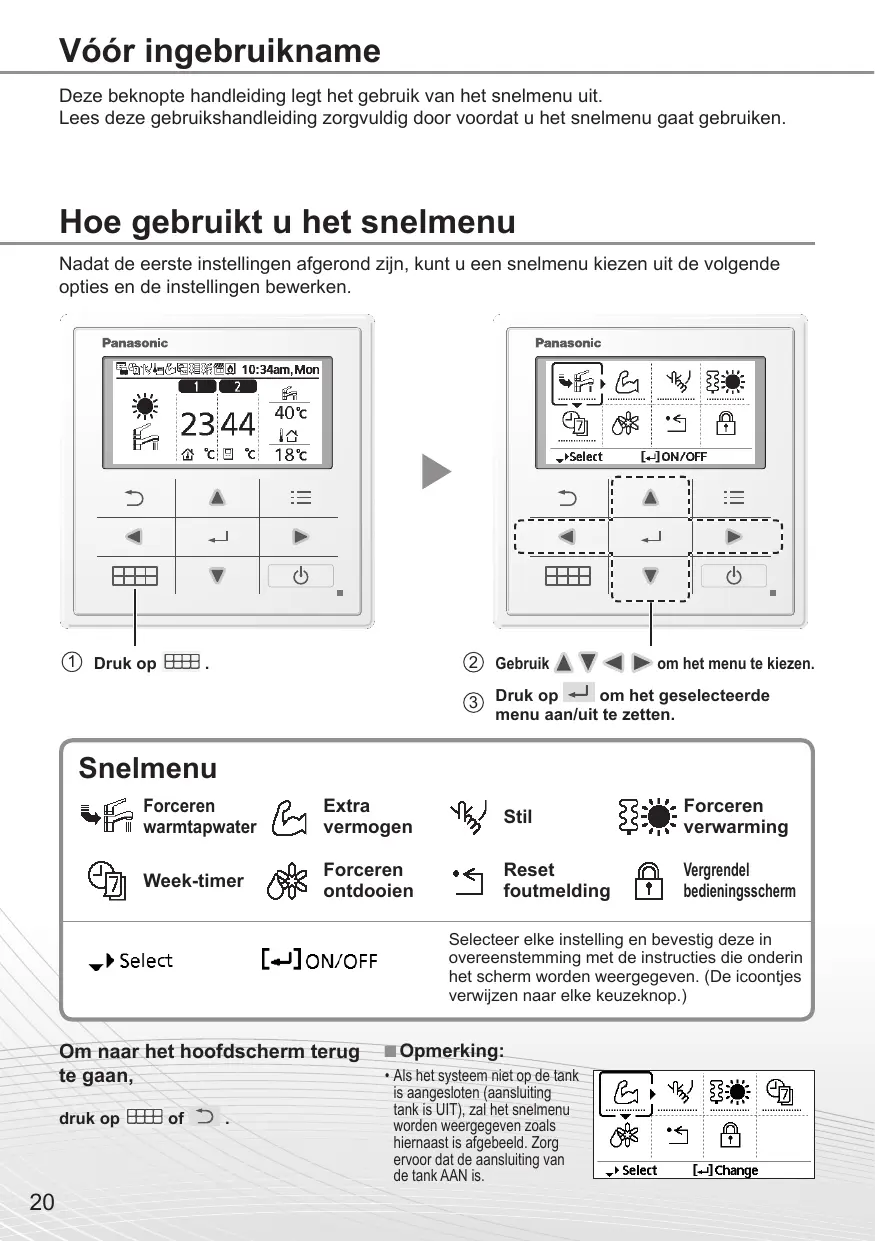

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

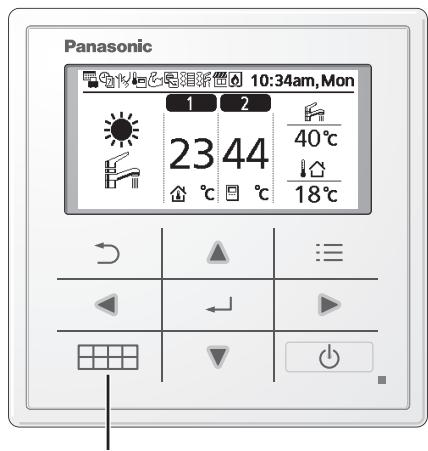

① Druk op

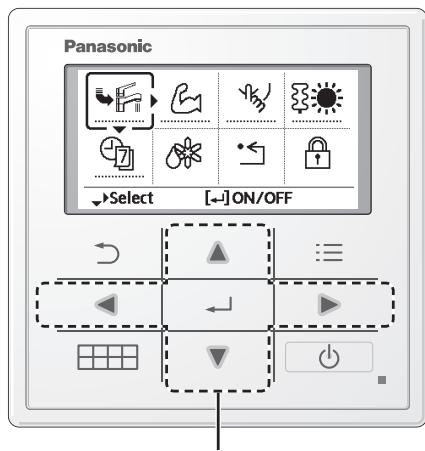

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om naar het hoofdscherm terug te gaan,

druk op ⏻ of

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

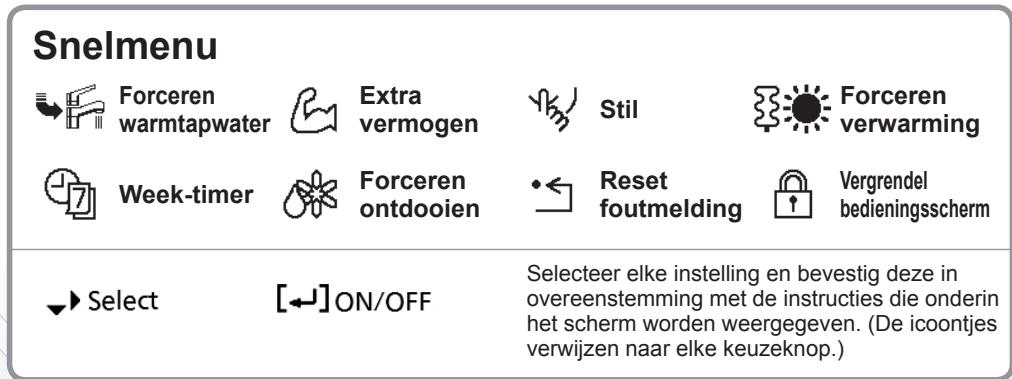

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

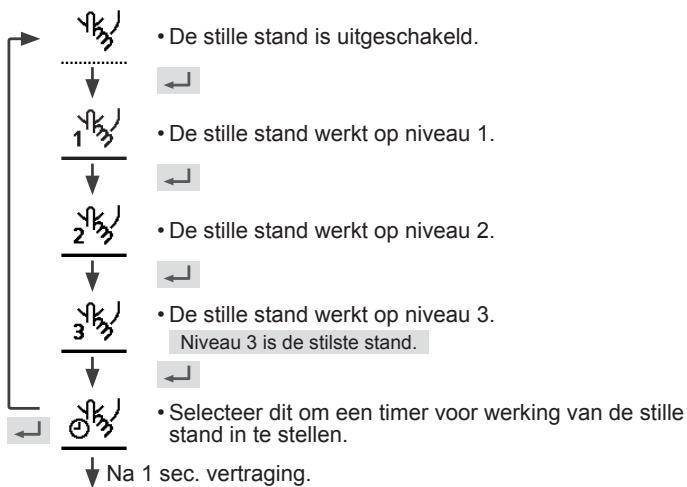

Selecteer dit icoontje voor een stille werking.

Druk op ← , om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

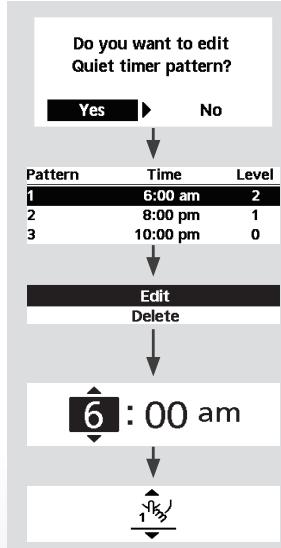

• Selecteer "Yes" met gebruik van de knoppen.

Selecteer schema "1" ~ "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstellingen van het gekozen schema gewist.

Stel de uren en minuten in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de eind overlaapt met een ander schema wordt op het scherm "Set time is overlapped!" weergegeven.

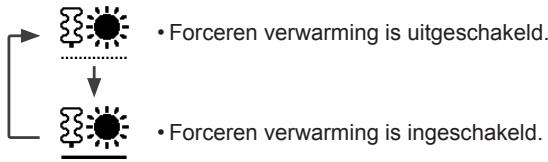

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

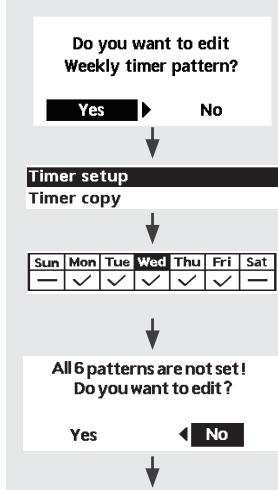

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdschema.
• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de knoppen.

Als niet alle 6 schema's zijn ingesteld, wordt dit scherm weergegeven.

• Selecteer de stand met behulp van de knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als zone 2 (als uw systeem de 2-zone-instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de weektimer in 2 zones hebt ingesteld, moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Reset foutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening. Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van een vergeten wachtwoord (ook bij scherm UIT) houd je → en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
