WHSQC16H9E8 - Lämpöpumppu PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilma-vesilämpöpumppu
Merkki	PANASONIC
Malli	WHSQC16H9E8
Lämmitysteho	16 kW
Sähkönsyöttö	230 V / 50 Hz
Kylmäaine	R32
Mitat (L x K x S)	noin 900 x 600 x 800 mm
Paino	noin 80 kg
Kaukosäätimen tyyppi	Johdollinen kaukosäädin LCD-näytöllä
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto (LKV)
Varavastus	Kyllä, LKV:lle ja lämmitykselle
Hiljainen tila	Kyllä, tason säätö (1-6)
Teholämmitys	Kyllä, saavuttaaksesi asetusarvon nopeammin
Viikko-ohjelmointi	Kyllä, jopa 6 ohjelmaa päivässä
Sulatuksen pakotus	Kyllä, manuaalinen putkien sulatus
Kaukosäätimen lukitus	Kyllä, PIN-koodilla (4 numeroa)
Virhekoodien hallinta	Kyllä, alustustoiminnolla
Huolto	Puhdista suodatin säännöllisesti; käytä ammattilaista vuosihuoltoon
Korjattavuus	Varaosat saatavilla valtuutetun Panasonic-verkoston kautta
Käyttöohje	Ilmainen lataus osoitteessa notice-facile.com

Usein kysytyt kysymykset - WHSQC16H9E8 PANASONIC

Kuinka käytän pikanäppäinvalikkoa kaukosäätimellä?

Paina Menu-painiketta ja käytä nuolinäppäimiä ▲▼◀▶ navigoidaksesi. Paina ▼ aktivoidaksesi/deaktivoidaksesi valitun vaihtoehdon. Palaa päävalikkoon painamalla Takaisin-painiketta.

Kuinka aktivoin 'Pakota LKV varavastus' -tilan?

Valitse pikanäppäinvalikosta Pakota LKV varavastus -kuvake. Paina ▼ aktivoidaksesi sen. Kuvake näyttää tilan (aktiivinen/deaktivoitu). Huom: tämä tila deaktivoituu, jos Pakota lämmitys on aktivoitu.

Kuinka säädän hiljaisen tilan?

Valitse pikanäppäinvalikosta Hiljainen tila. Valitse Kyllä ja valitse hiljaisuusohjelma (1-6) ja aseta tunnit ja minuutit. Vahvista painamalla ▼. Hiljaisuustasoa voidaan säätää.

Kuinka ohjelmoin viikoittaisen lämmityksen?

Valitse pikanäppäinvalikosta Viikko-ohjelma. Valitse Kellonajan ohjelmointi. Valitse päivä ja sitten ohjelma (1-6). Aseta aloitusaika, tila (Päällä/Pois) ja lämpötila jokaiselle vyöhykkeelle. Vahvista painamalla ▼.

Kuinka lukitsen kaukosäätimen?

Valitse pikanäppäinvalikosta Kaukosäätimen lukitus. Paina ▼ ja valitse Kyllä. Kaukosäädin on lukittu. Avaaksesi paina mitä tahansa painiketta ja syötä 4-numeroinen PIN-koodi (oletus 0000).

Mitä tehdä, jos näytöllä näkyy virhekoodi?

Käytä Virhekoodien alustus -toimintoa pikanäppäinvalikossa. Varmista, että kaikki laitteet on sammutettu, ja valitse tämä vaihtoehto palauttaaksesi aiemmat asetukset. Jos virhe toistuu, ota yhteyttä ammattilaiseen.

Kuinka aktivoin teholämmityksen?

Valitse pikanäppäinvalikosta Teholämmitys. Paina ▼ aktivoidaksesi sen. Järjestelmä toimii täydellä teholla saavuttaakseen asetusalämpötilan nopeammin. Se deaktivoituu automaattisesti tietyn ajan kuluttua.

Kuinka pakotan putkien sulatuksen?

Valitse pikanäppäinvalikosta Pakota sulatus. Paina ▼ vahvistaaksesi. Viesti 'Pyyntö hyväksytty' tulee näkyviin. Sulatus käynnistetään manuaalisesti putkien jäätymisen estämiseksi.

Kuinka palautan kaukosäätimen salasanan?

Pidä painettuna ▲, ▼ ja Takaisin-painikkeita 5 sekunnin ajan, kun laite on POIS PÄÄLTÄ -näytöllä. Näytölle tulee 'Reset'. Valitse 'Reset' nollataksesi koodin arvoon 0000 ja avataksesi kaukosäätimen lukituksen.

Mistä voin ladata täydellisen käyttöohjeen?

Täydellinen käyttöohje PDF-muodossa on saatavana ilmaiseksi osoitteesta notice-facile.com. Voit ladata sen suoraan tai pyytää käännöstä sähköpostitse.

KÄYTTÖOHJE WHSQC16H9E8 PANASONIC

Ilma-vesilämpöpumppu

74-79

Suomi

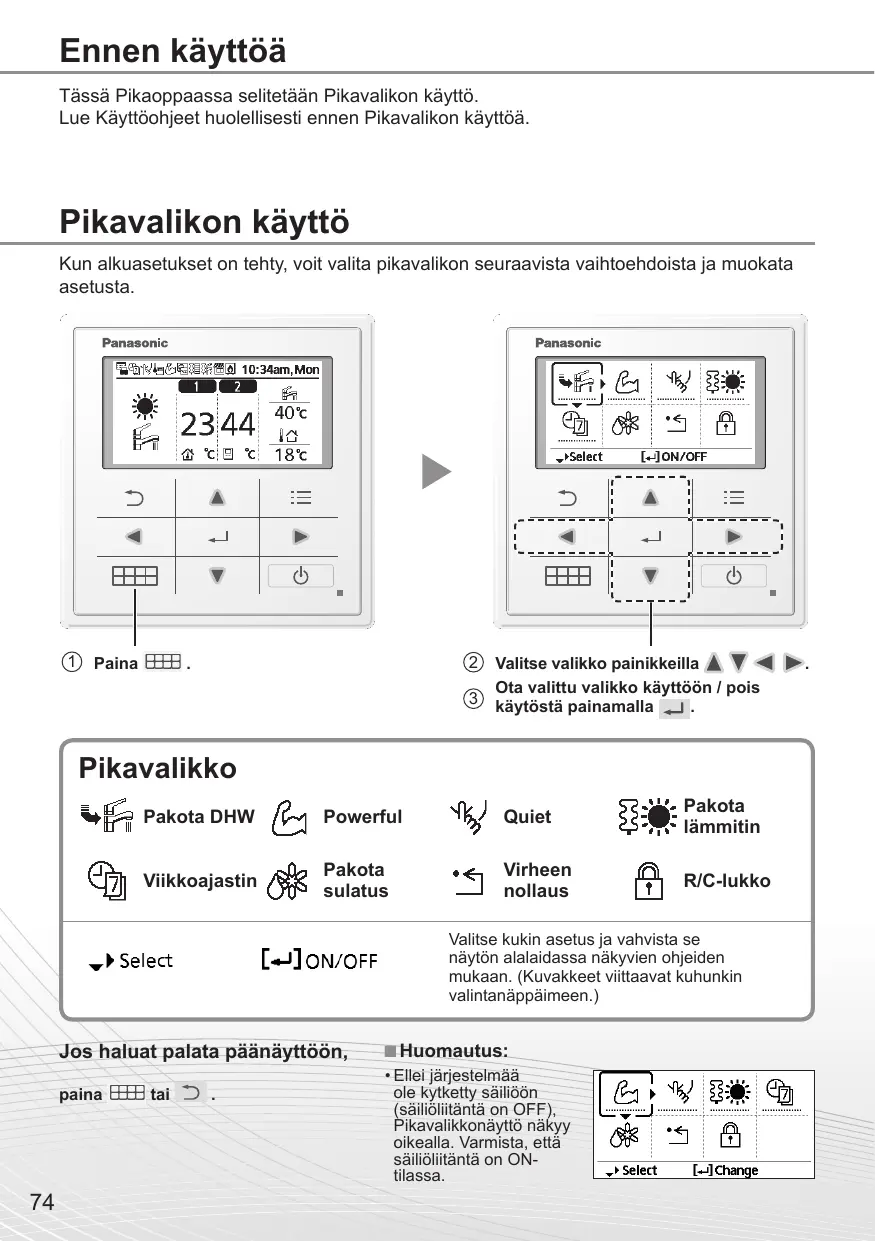

Pikaopas

Ilma-vesilämpöpumppu

80-85

Tanska

Tämä pikaopas selittää, miten pikavalikkoa käytetään.

Tässä pikaoppaassa selitetään pikavalikon käyttö.

Lue käyttöohjeet huolellisesti ennen pikavalikon käyttöä.

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

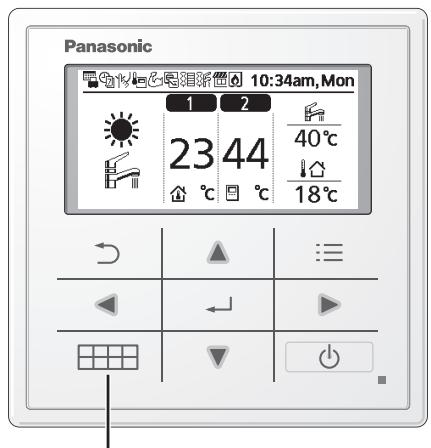

① Paina.

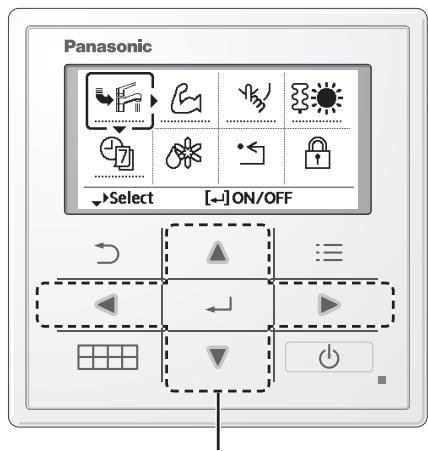

② Valitse valikko painikkeilla ▲ ▼ ◀ ▶. ③ Ota valittu valikko käyttöön / pois käytöstä painamalla

Pikavalikko

Pakota DHW

Tehokas

Hiljainen

Pakota lämmitin

Viikkoajastin Pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

ON/OFF Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai

Huomautus:

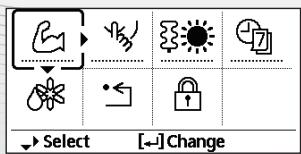

• Ellei järjestelmää ole kytketty säiliöön (säiliöliitäntä on OFF), Pikavalikkonäyttö näkyy oikealla. Varmista, että säiliöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei käynnissä

-Toimintakuvakkeen alla on" ^ 一 _ 一 = k äynnissä

Pakota DHW

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu pois käytöstä.
• Pakota DHW on otettu käyttöön.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitys on käytössä. Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

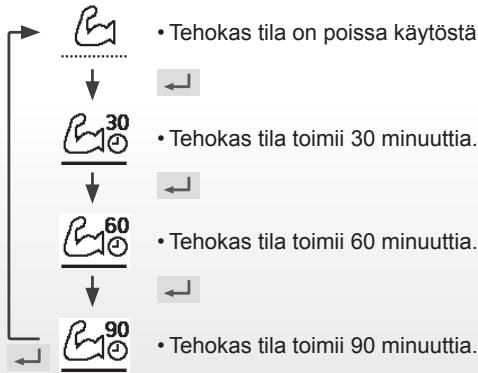

Tehokas

Valitse tämä kuvake, jos haluat käyttää lämmitys- / jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta ← on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

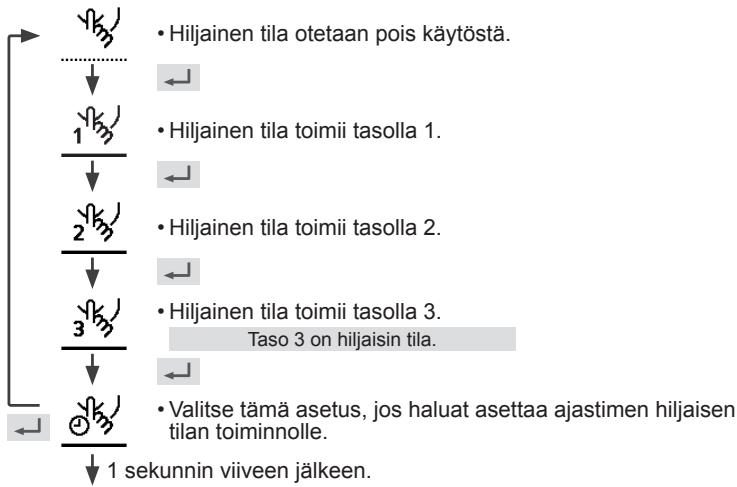

Hiljainen

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota lämmitin

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

• Pakota lämmitin -tila on otettu pois käytöstä.
• Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

• Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

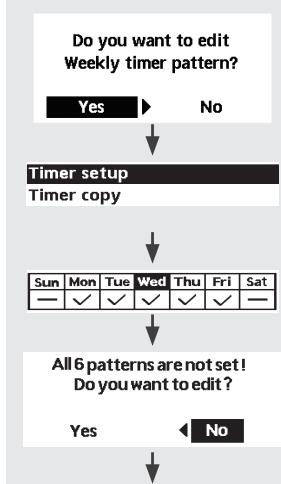

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Valitse "Yes" (Kyllä).

• Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.
• Ajastimen asetus: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.
• Ajastimen kopiointi: Valitse kopioitava ajastinasetus.

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

① Valitse malli "1" ~ "6". ② Aseta ajastimen tunnit ja minuutit. ③ Valitse ajastimen ON/OFF. ④ Valitse haluamasi toimintatila.

(5) Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

• Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Pakota sulatus

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Pyyntö hyväksytty!

[ ] Sulje

Virheennollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Pyyntö hyväksytty!

[ ] Sulje

• Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

R/C-lukko

Kaukosäätimen lukitus.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.)

• Jos valitset "No" (Ei), näyttö palaa päänäyttöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina → -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Reset".

(Näyttö sammuu 3 sekunnin kuluttua.)
