Tipo di prodotto	Pompa di calore aria-acqua
Marca	PANASONIC
Modello	WHSQC16H9E8
Capacità di riscaldamento	16 kW
Alimentazione elettrica	230 V / 50 Hz
Refrigerante	R32
Dimensioni (L x A x P)	circa 900 x 600 x 800 mm
Peso	circa 80 kg
Tipo di telecomando	Telecomando cablato con display LCD
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS)
Resistenza di emergenza	Sì, per ACS e riscaldamento
Modalità silenziosa	Sì, con regolazione del livello (1-6)
Riscaldamento turbo	Sì, per raggiungere più rapidamente la temperatura impostata
Programmazione settimanale	Sì, fino a 6 programmi al giorno
Forzatura sbrinamento	Sì, manuale per sbrinare i tubi
Blocco telecomando	Sì, con codice PIN (4 cifre)
Gestione codici errore	Sì, con funzione di inizializzazione
Manutenzione	Pulire regolarmente il filtro; rivolgersi a un professionista per la manutenzione annuale
Riparabilità	Ricambi disponibili tramite rete autorizzata Panasonic
Manuale	Disponibile per download gratuito su notice-facile.com

Domande frequenti - WHSQC16H9E8 PANASONIC

Come utilizzare il menu rapido sul telecomando?

Premere il tasto Menu, quindi utilizzare i tasti ▲▼◀▶ per navigare. Premere ▼ per attivare/disattivare l'opzione selezionata. Per tornare alla schermata principale, premere il tasto Indietro.

Come attivare la modalità Forza ACS di emergenza?

Nel menu rapido, selezionare l'icona Forza ACS di emergenza. Premere ▼ per attivarla. L'icona indica lo stato (attivato/disattivato). Nota: questa modalità è disattivata se Forza riscaldamento è attivato.

Come regolare la modalità silenziosa?

Dal menu rapido, selezionare Modalità silenziosa. Scegliere Sì, quindi selezionare il programma di silenzio (da 1 a 6) e impostare ora e minuti. Confermare con ▼. Il livello di silenzio può essere regolato.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare Prog. sett. Scegliere Programmazione orologio. Selezionare il giorno, quindi il programma (1-6). Impostare l'ora di inizio, la modalità (Acceso/Spento) e la temperatura per ogni zona. Confermare con ▼.

Come bloccare il telecomando?

Nel menu rapido, selezionare Blocco R/C. Premere ▼, quindi scegliere Sì. Il telecomando è bloccato. Per sbloccare, premere un tasto qualsiasi e inserire il codice PIN a 4 cifre (predefinito 0000).

Cosa fare in caso di codice errore visualizzato?

Utilizzare la funzione Inizializzazione codici errore nel menu rapido. Assicurarsi che tutte le unità siano spente, quindi selezionare questa opzione per ripristinare le impostazioni precedenti. Se l'errore persiste, contattare un professionista.

Come attivare il riscaldamento turbo?

Dal menu rapido, selezionare Riscaldamento Turbo. Premere ▼ per attivarlo. Il sistema funzionerà a piena potenza per raggiungere più rapidamente la temperatura impostata. Si disattiva automaticamente dopo un certo tempo.

Come forzare lo sbrinamento dei tubi?

Nel menu rapido, scegliere Forza sbrinamento. Premere ▼ per confermare. Viene visualizzato un messaggio 'Richiesta accettata'. Lo sbrinamento viene avviato manualmente per evitare il congelamento dei tubi.

Come reimpostare la password del telecomando?

Sulla schermata SPEGNIMENTO, tenere premuti i tasti ▲, ▼ e Indietro per 5 secondi. Il display mostra 'Reset'. Selezionare 'Reset' per reimpostare il codice a 0000 e sbloccare il telecomando.

Dove scaricare il manuale completo?

Il manuale completo in formato PDF è disponibile gratuitamente su notice-facile.com. Puoi scaricarlo direttamente o richiedere una traduzione via email.

MANUALE UTENTE WHSQC16H9E8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Selezione "Sì" mediante i pulsanti

Selezione "Reimpostazione".

1. Password reimpostata a 0000
2. Termostato aperto

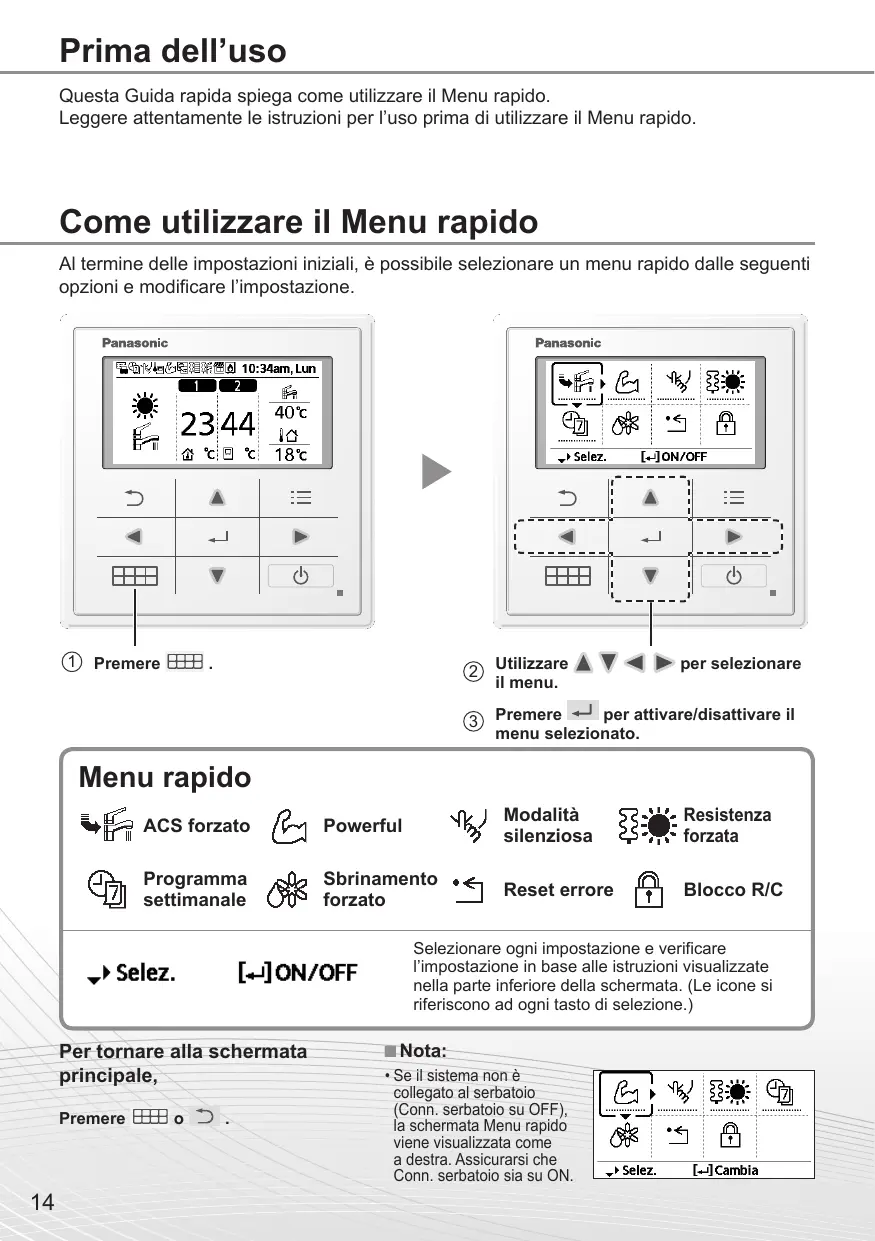

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare le impostazioni e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

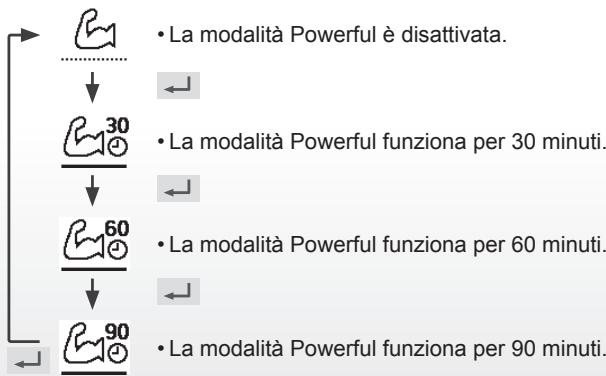

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

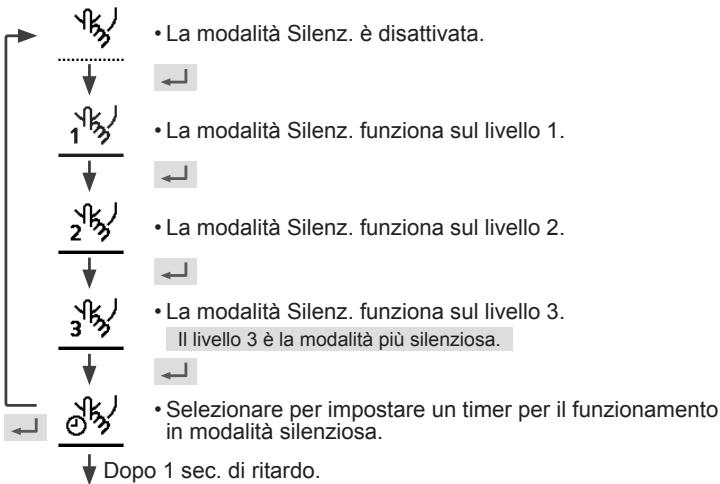

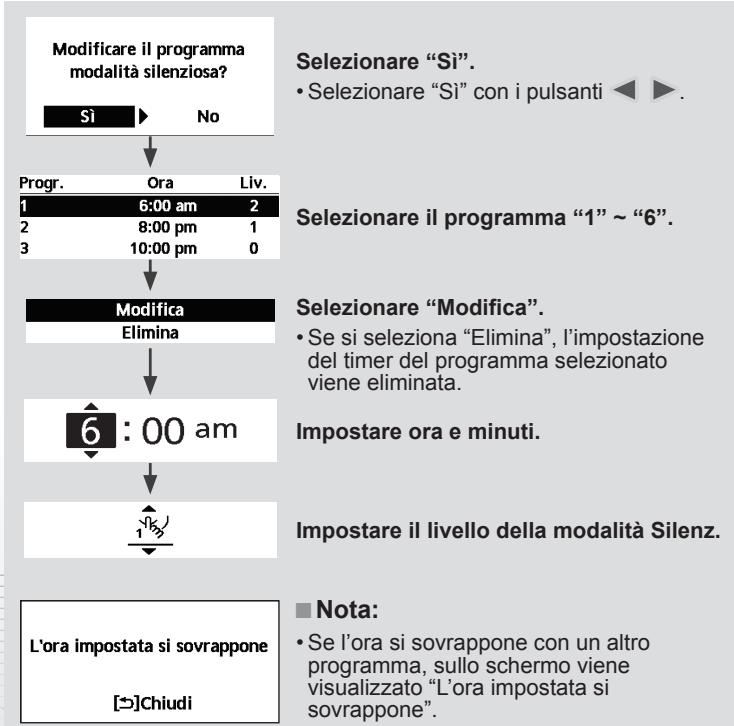

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←).

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3]Chiudi

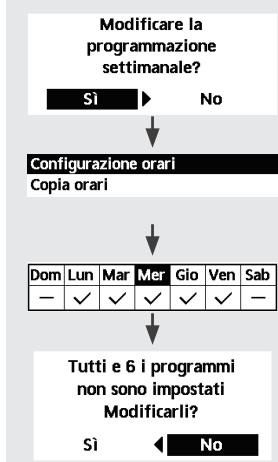

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

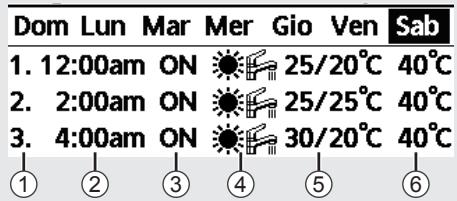

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errori

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero SISTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando la modalità è stata accettata, viene visualizzata la seguente schermata.)

Ripristino password

1. Password 0000

2. Il dato remoto è sbloccato

(Lo schermo si spegne dopo 3 secondi.)
