Tipo di prodotto	Pompa di calore aria-acqua
Marca	PANASONIC
Modello	WH-SDC09H3E51
Alimentazione elettrica	230 V ~ 50 Hz
Dimensioni (L x A x P)	600 x 800 x 600 mm (stima)
Peso	50 kg (stima)
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS), modalità silenziosa, modalità turbo, programmazione settimanale, forzatura riscaldamento ausiliario, forzatura ACS ausiliario, forzatura sbrinamento, blocco telecomando
Manutenzione e pulizia	Pulire regolarmente i filtri; verificare i collegamenti elettrici; contattare un professionista per la manutenzione annuale
Sicurezza	Blocco del telecomando tramite codice PIN (4 cifre); possibile reset del codice in caso di smarrimento
Ricambi e riparabilità	Ricambi disponibili presso Panasonic; riparazione da tecnico autorizzato
Informazioni generali	Manuale d'uso di 88 pagine; funzioni accessibili tramite menu rapido sul telecomando

Domande frequenti - WH-SDC09H3E51 PANASONIC

Come attivare la modalità Turbo (Riscaldamento Turbo)?

Premere il tasto corrispondente nel menu rapido, quindi selezionare l'icona Turbo. La modalità si avvia circa 1 minuto dopo l'attivazione. Permette di raggiungere più rapidamente la temperatura impostata.

Come bloccare il telecomando?

Nel menu rapido, selezionare 'Blocco R/C'. Confermare con 'Sì'. Il telecomando viene quindi bloccato. Per sbloccare, premere un tasto qualsiasi e inserire il codice PIN a 4 cifre.

Come reimpostare la password del telecomando se ho dimenticato?

Sulla schermata di arresto, tenere premuti i tasti ▲, ▼ e ↓ per 5 secondi. Selezionare 'Reset' per reimpostare il codice a 0000 e sbloccare il telecomando.

Come programmare una settimana di riscaldamento?

Accedere al menu rapido, selezionare 'Prog. sett.', quindi 'Programmazione orologio'. Scegliere il giorno, il programma (1-6), impostare l'ora, la modalità (riscaldamento/raffreddamento) e la temperatura desiderata per ciascuna zona.

Come attivare la modalità silenziosa?

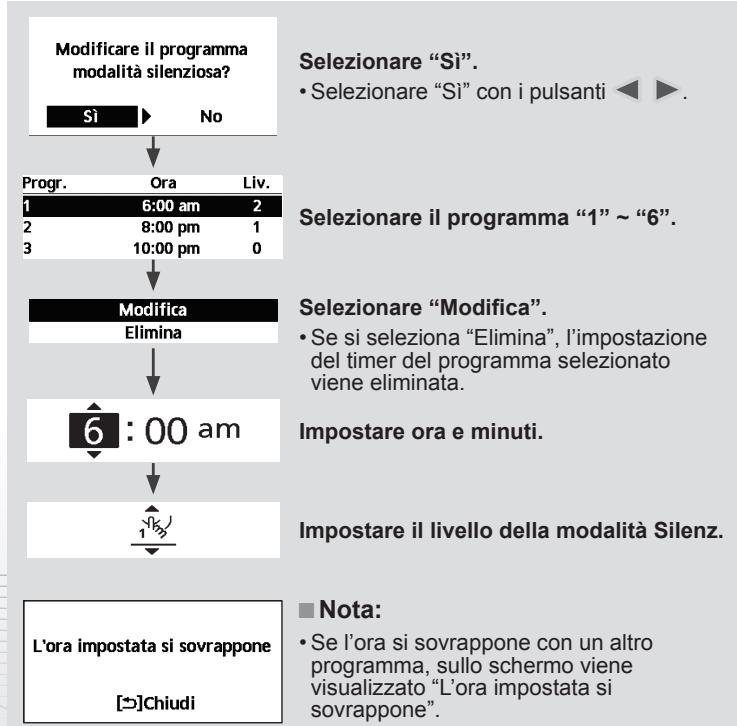

Nel menu rapido, selezionare l'icona 'Modalità silenziosa'. Scegliere 'Sì' e selezionare il livello di silenzio desiderato tra i programmi 1 e 6. La modalità si avvia circa 1 minuto dopo l'attivazione.

Cosa fare se il display mostra 'L'ora impostata si sovrappone'?

Significa che il programma orario che si sta tentando di impostare si sovrappone a un altro programma esistente. Modificare le ore o i giorni per evitare la sovrapposizione.

Come forzare la resistenza ausiliaria per l'acqua calda sanitaria?

Nel menu rapido, selezionare 'Forzatura ACS ausiliario'. Attivarla per riscaldare l'acqua con la resistenza elettrica. Notare che questa funzione è disattivata se 'Forzatura riscaldamento' è attivo.

Come avviare uno sbrinamento forzato?

Nel menu rapido, selezionare 'Forzatura sbrinamento'. Confermare con ↓. Il sistema sbrinerà i tubi ghiacciati. Assicurarsi che tutte le unità siano spente prima di utilizzare questa funzione.

Come cancellare o annullare la programmazione settimanale?

Nel menu rapido, andare su 'Prog. sett.' e deselezionare l'icona. Confermare con 'Sì' per cancellare tutti i programmi. È anche possibile selezionare 'Cancella' per un programma specifico.

Cosa significa l'icona di funzionamento '— —'?

L'icona '— —' indica che il sistema è in funzione (ON). L'icona ' ' (arresto) indica che il sistema è spento (OFF).

MANUALE UTENTE WH-SDC09H3E51 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Icona di funzionamento con “...” = OFF

• Selezione "Sì" mediante i bottoni

Selezione "Riavvio".

1. Password reimpostata a 0000
2. Termostato aperto

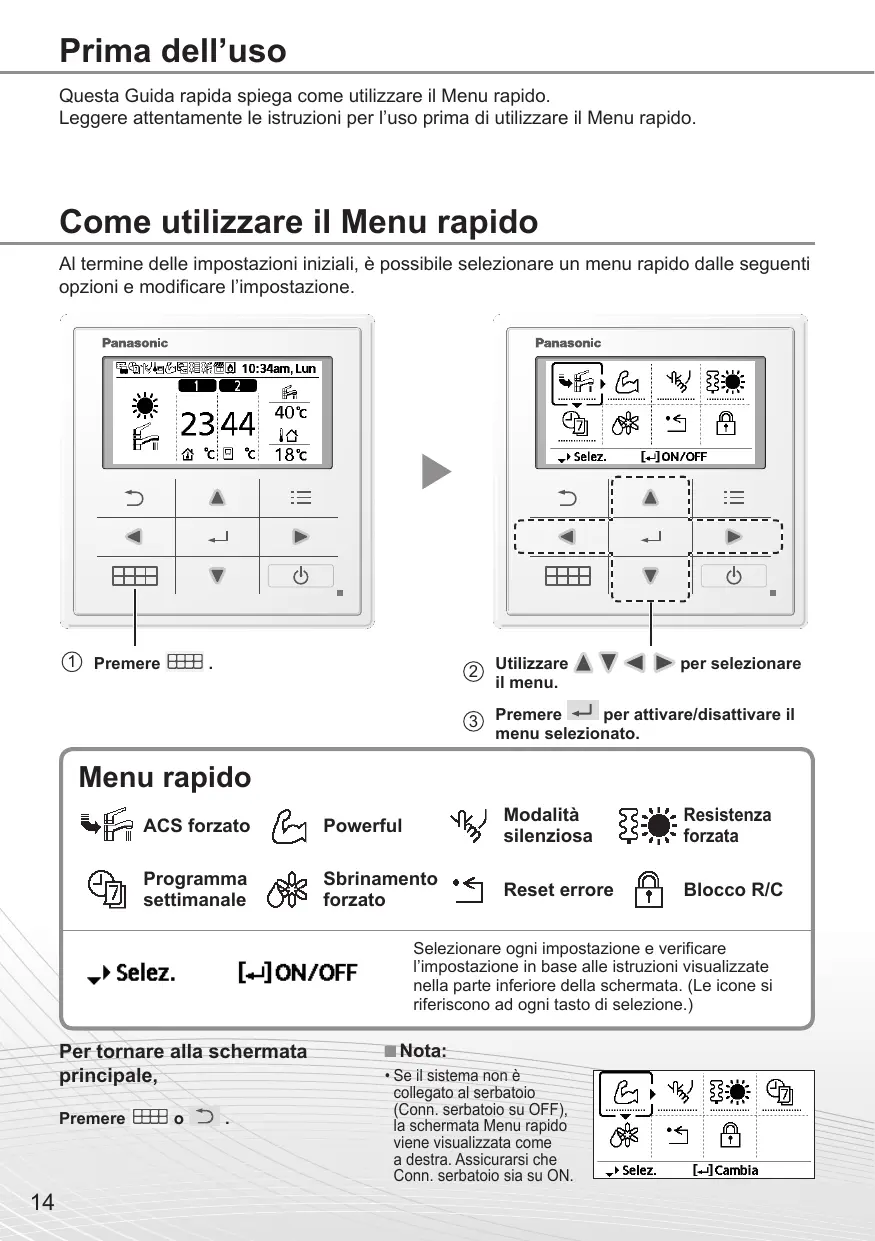

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

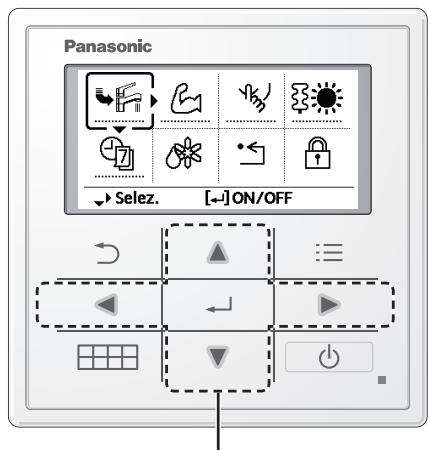

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare le impostazioni e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere o

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

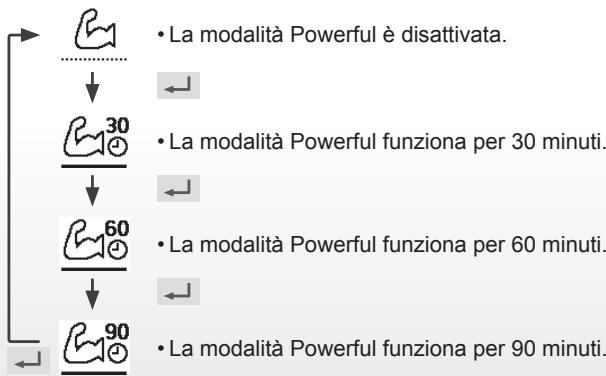

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←).

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3] Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

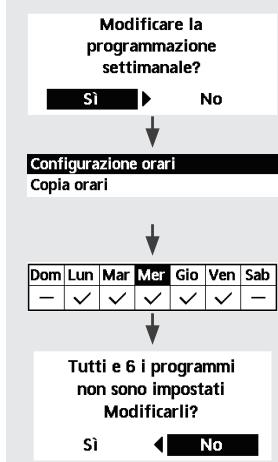

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

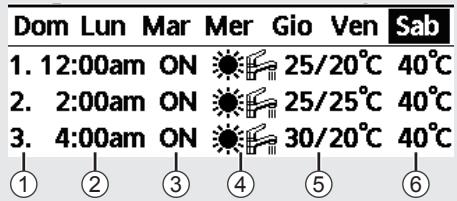

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

A/AB/

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità, che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
