Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WH-SXC16H9E8
Capacità di riscaldamento (stimata)	16 kW
Capacità di raffreddamento (stimata)	16 kW
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria
Menu rapido	Forzare ACS di emergenza, Riscaldamento Turbo, Modalità silenziosa, Forzare riscaldamento di emergenza, Prog. sett., Forzare sbrinamento, Inizializzazione codici errore, Blocco telecomando
Modalità silenziosa	3 livelli di silenzio con programmazione oraria
Programmazione settimanale	Fino a 6 programmi al giorno, regolazione ore e temperature per riscaldamento e ACS
Forzatura resistenza di emergenza ACS	Attivabile/Disattivabile tramite menu rapido
Forzatura riscaldamento di emergenza	Attiva la resistenza elettrica di emergenza, disattivata in funzionamento normale
Sbrinamento forzato	Permette di sbrinare i tubi congelati su richiesta
Gestione errori	Ripristino delle impostazioni precedenti tramite inizializzazione codici errore
Blocco telecomando	Con codice PIN reimpostabile
Display	Schermo LCD con tasti di navigazione

Domande frequenti - WH-SXC16H9E8 PANASONIC

Come forzare la resistenza di emergenza del bollitore ACS ?

Vai nel menu rapido, seleziona 'Forzare ACS di emergenza' e premi ← per attivare. Attenzione: questa modalità è disattivata se 'Forzare riscaldamento' è attivo.

Come attivare la modalità Turbo per riscaldare più velocemente ?

Seleziona 'Riscaldamento Turbo' nel menu rapido, poi premi ←. La modalità Turbo si avvia circa 1 minuto dopo l'attivazione.

Come regolare la modalità silenziosa ?

Seleziona 'Modalità silenziosa' nel menu rapido, scegli il livello (da 1 a 3, 3 è il più silenzioso) con ▲▼ e premi ←. Puoi anche programmare un timer silenzio premendo di nuovo ← dopo la selezione del livello.

Come forzare il riscaldamento di emergenza (resistenza elettrica) ?

Seleziona 'Forzare riscaldamento di emergenza' nel menu rapido. Nota: questa opzione è disattivata se il sistema è in funzione ('Disattivato a causa del funzionamento Marcia').

Come programmare una settimana di riscaldamento ?

Nel menu rapido, seleziona 'Prog. sett.'. Puoi impostare fino a 6 programmi al giorno (ora, temperatura, modalità). Usa ▲▼ per scegliere il giorno e ◀▶ per navigare tra i programmi.

Come avviare uno sbrinamento forzato dei tubi ?

Seleziona 'Forzare sbrinamento' nel menu rapido. Lo schermo mostra 'Richiesta accettata' una volta avviato.

Come reimpostare i codici di errore ?

Seleziona 'Inizializzazione codici errore' nel menu rapido. Assicurati che tutte le unità siano spente prima di confermare.

Come bloccare il telecomando ?

Seleziona 'Blocco telecomando' nel menu rapido, poi conferma 'Sì'. Per sbloccare, premi un tasto qualsiasi e inserisci un codice di 4 cifre (predefinito 0000).

Come navigare nel menu rapido ?

Dalla schermata principale, premi il tasto Menu ( o ↻). Usa ▲▼ per selezionare un'opzione e ← per entrare o attivare/disattivare.

Cosa fare se ho dimenticato il codice di blocco del telecomando ?

Sotto la schermata SPENTO, premi contemporaneamente ↩, ← e ▶ per 5 secondi. Seleziona 'Reset' per reimpostare la password a 0000.

MANUALE UTENTE WH-SXC16H9E8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

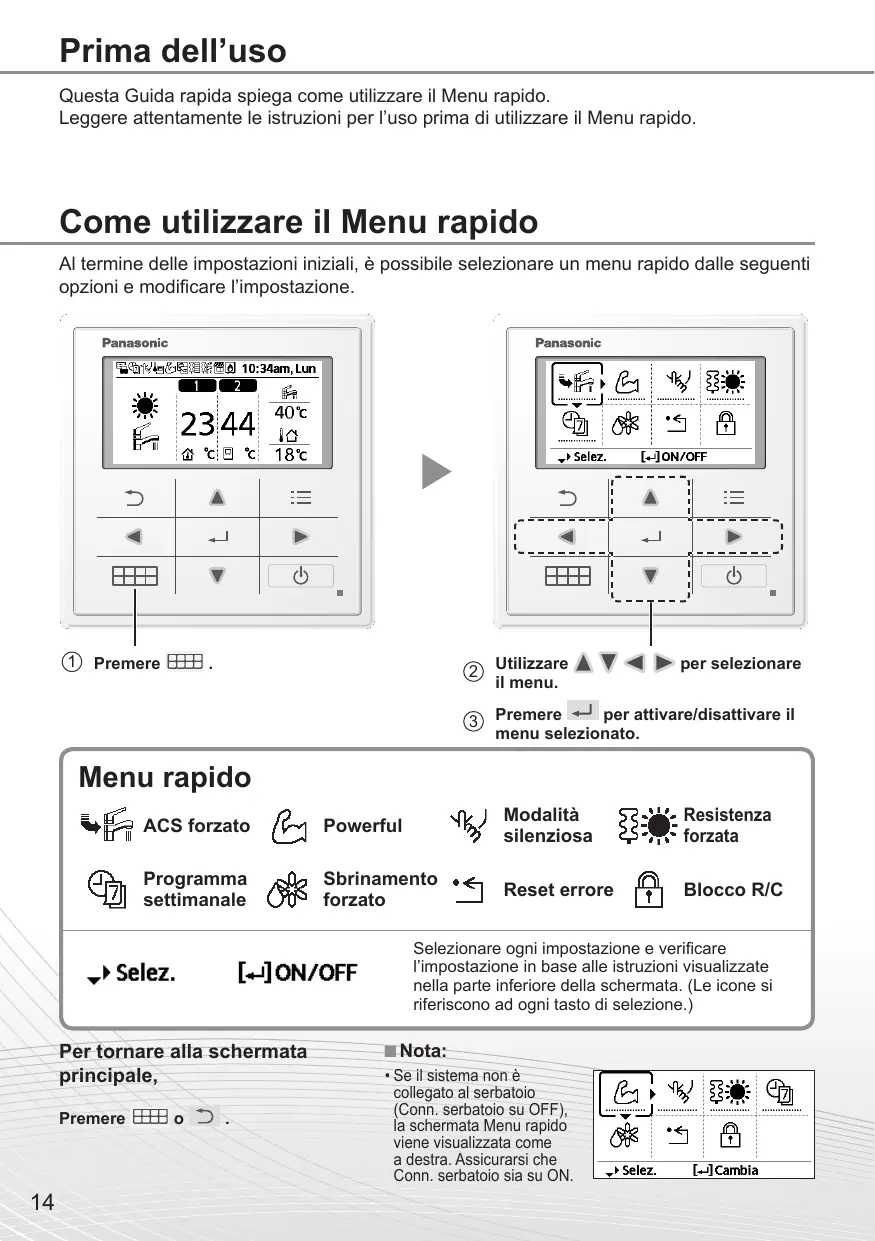

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

② Utilizzare ▲ ▼ ◀ ▶ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selezionare ogni impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere o ↻.

Nota:

- Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “……” = OFF

- Icona operativa indicata con “——” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

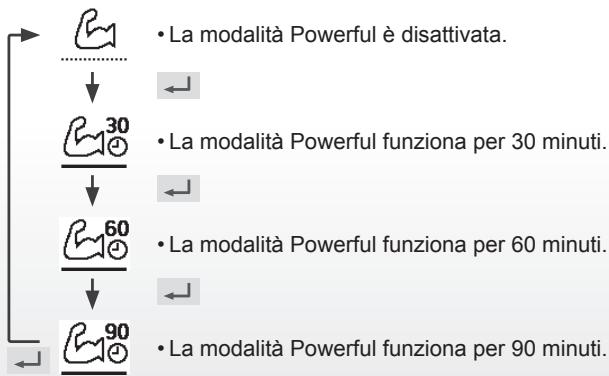

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←.)

Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)


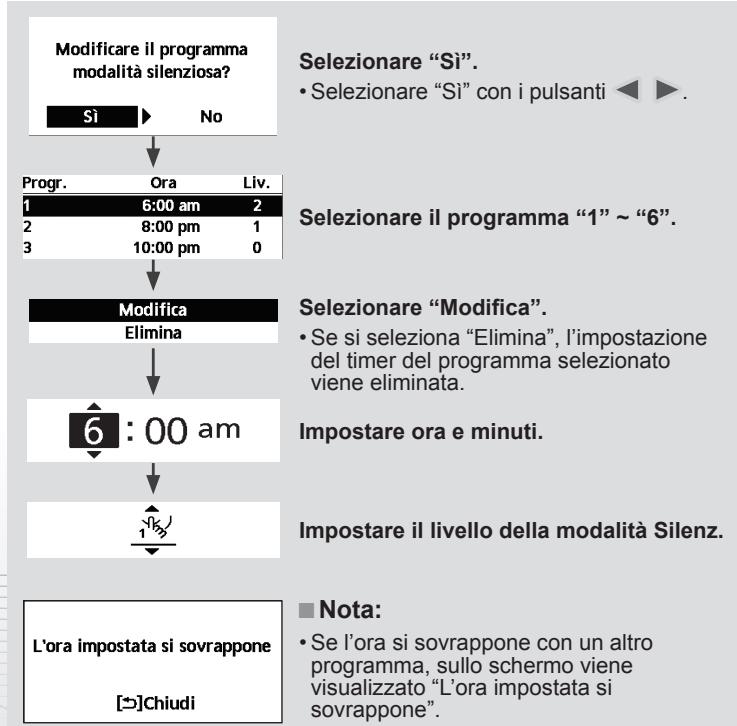

    H["Selezionare "Modifica".\n• Se si seleziona "Elimina", l'impostazione del timer del programma selezionato viene eliminata."]
    I["Impostare ora e minuti."]
    J["Impostare il livello della modalità Silenz."]
    K["Note:\n• Se l'ora si sovrappone con un altro programma, sullo schermo viene visualizzato "L'ora impostata si sovrappone"."]

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←. )

- Resistenza forzata è disattivato.

- Resistenza forzata è attivato.

Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[→]Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

- Se si seleziona “No”, si torna alla schermata principale.

- Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

- Copia orari: Selezionare per copiare una configurazione orario.

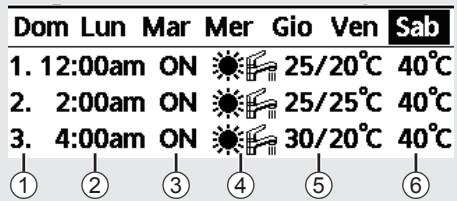

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti ▲ ▼.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma “1” \~ “6”.
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

- Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1	☀️	Zona2	☀️	☀️
ON	25 °C	ON	25 °C	45 °C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

- Se si seleziona “No”, si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente ↻, ← e ▶ per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
