Tipo de producto	Bomba de calor aire/agua
Características técnicas principales	Monobloque, calefacción y producción de agua caliente sanitaria
Alimentación eléctrica	230 V, monofásico
Dimensiones aproximadas	Dimensiones: 1 200 x 1 000 x 800 mm
Peso	Aproximadamente 100 kg
Compatibilidades	Compatible con sistemas de calefacción central y radiadores
Tipo de fluido refrigerante	R32
Potencia nominal	16 kW
Funciones principales	Calefacción, refrigeración, producción de agua caliente
Mantenimiento y limpieza	Verificación anual recomendada, limpieza de los filtros
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa de Panasonic
Normas de seguridad	Conforme a las normas CE y a la legislación vigente
Información general	Garantía de 5 años en el compresor, instalación por un profesional recomendada

Preguntas frecuentes - WH-SXC16H9E8 PANASONIC

¿Qué hacer si la unidad no arranca?

Verifique si la alimentación está correctamente conectada y si el disyuntor no se ha disparado. Asegúrese también de que el termostato esté ajustado a una temperatura apropiada.

¿Cómo ajustar la temperatura del agua?

Utilice el panel de control para ajustar la temperatura deseada. Consulte el manual de usuario para más detalles sobre los ajustes específicos.

¿Qué hacer si el agua está demasiado caliente?

Disminuya la temperatura ajustada en el termostato. Si el problema persiste, verifique el sensor de temperatura o contacte a un técnico.

¿Cómo limpiar el filtro?

Retire el filtro de la unidad y límpielo con agua tibia. Asegúrese de que esté completamente seco antes de volver a colocarlo.

¿Por qué hace ruido la unidad?

Un ruido leve puede ser normal durante el funcionamiento. Sin embargo, si el ruido es fuerte o inusual, esto puede indicar un problema mecánico. En este caso, contacte a un profesional.

¿Qué hacer si la unidad tiene fugas?

Verifique las conexiones y las tuberías en busca de fugas. Si no encuentra ninguna fuga visible, contacte a un técnico para una inspección exhaustiva.

¿Cómo reiniciar la unidad?

Para reiniciar la unidad, desconéctela durante unos minutos y luego vuelva a conectarla. Esto puede resolver algunos problemas menores.

¿Dónde encontrar el manual de usuario?

El manual de usuario generalmente está incluido en el embalaje del producto. También puede descargarlo en el sitio oficial de Panasonic.

¿Cómo saber si la unidad necesita mantenimiento?

Observe el rendimiento de la unidad. Si nota una disminución en la eficiencia, ruidos inusuales o fugas, es hora de programar un mantenimiento.

¿Qué tipo de mantenimiento se recomienda?

Se recomienda limpiar regularmente los filtros, verificar las conexiones y hacer inspeccionar la unidad por un profesional al menos una vez al año.

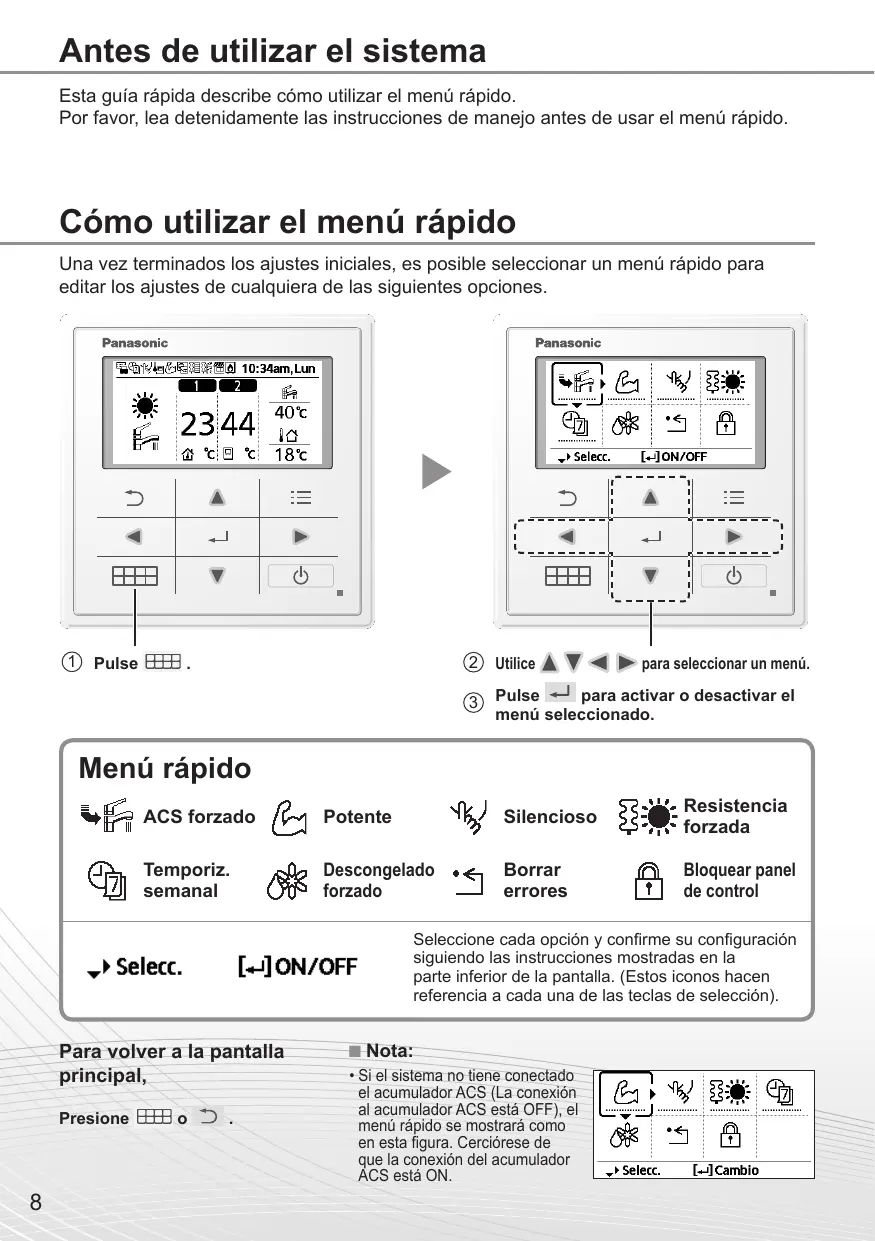

MANUAL DE USUARIO WH-SXC16H9E8 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

② Utilice ▲ ▼ ◀ ▶ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporiz. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

▶ Selecc.

[←] ON/OFF

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o ↻.

■ Nota:

- Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el menú rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.

Selecc. [←] Cambio

Notas sobre el icono de funcionamiento

Ejemplo:

- Icono de funcionamiento con “……” = OFF

- Icono de funcionamiento con “——” = ON

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

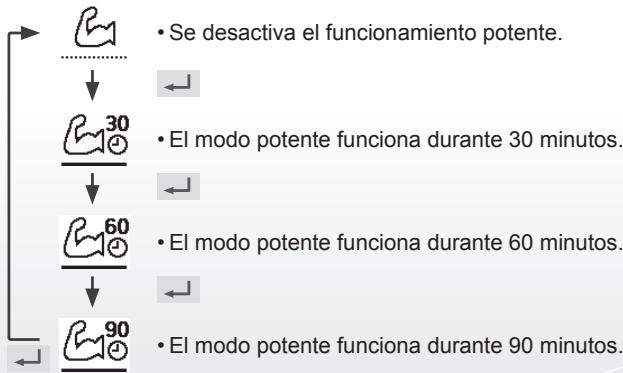

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

- El modo potente se desconecta al apagar el sistema.

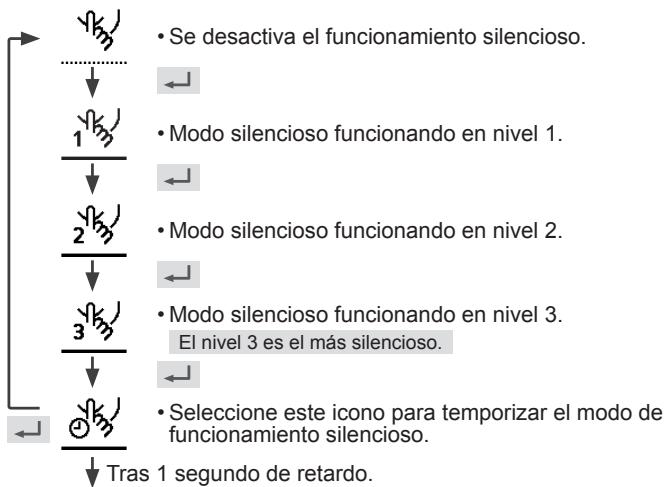

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


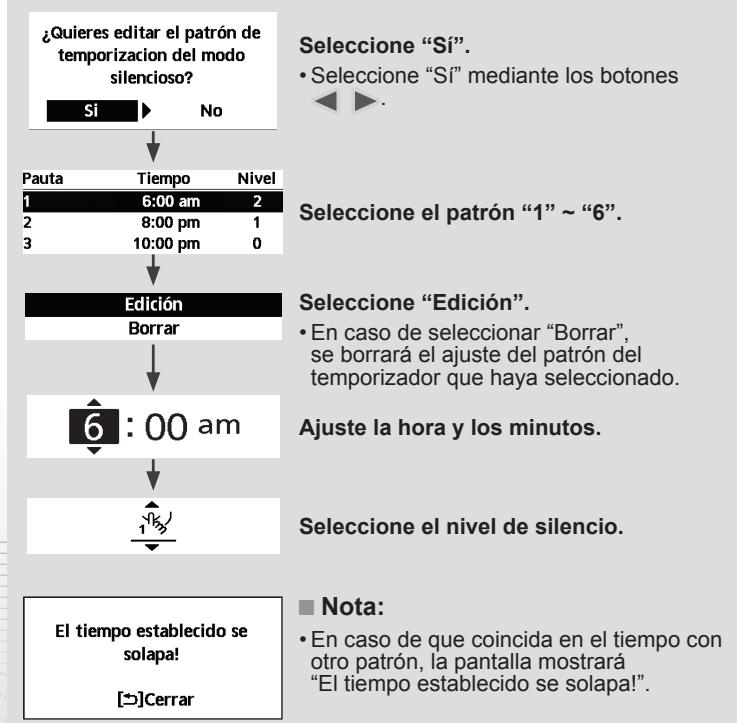


Seleccione este icono para activar el calefactor forzado.

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado ←).

• Calefactor forzado desactivado.

- Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[→]Cerrar

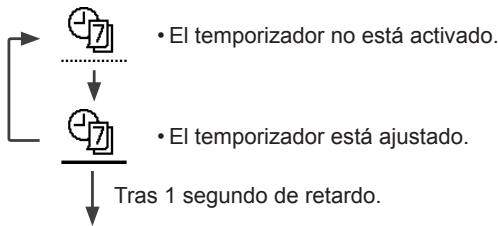

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.


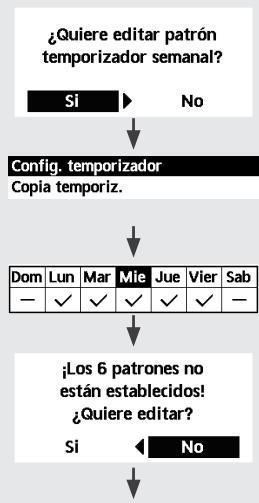


Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

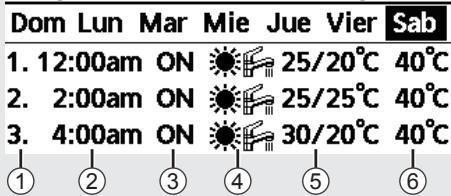

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones ▲ ▼.

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

• Seleccione el modo mediante los botones

Sabado: Pauta 1: Ajuste T^a Zona1 Zona2 ON 25 °C ON 25 °C 45 °C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Bloquear panel de control

Seleccionar para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Si

No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Reinicio".

1. Password reseteado a 0000
2. Termostato abierto

(La pantalla se apagará después de 3 segundos.)
