Type product	Lucht-water warmtepomp
Merk	Panasonic
Model	WH-SXC16H9E8
Verwarmingscapaciteit (geschat)	16 kW
Koelcapaciteit (geschat)	16 kW
Hoofdfuncties	Verwarming, koeling, productie van sanitair warm water
Snelmenu	Nood SWW forceren, Turbo verwarming, Stille modus, Noodverwarming forceren, Weekprogramma, Ontdooiing forceren, Foutcodes initialiseren, Afstandsbediening vergrendelen
Stille modus	3 stille niveaus met tijdsprogrammering
Weekprogrammering	Tot 6 programma's per dag, instelling van tijden en temperaturen voor verwarming en SWW
Noodweerstand SWW forceren	In-/uitschakelbaar via snelmenu
Noodverwarming forceren	Schakelt de elektrische noodweerstand in, uitgeschakeld bij normaal bedrijf
Gedwongen ontdooiing	Maakt het mogelijk om bevroren leidingen op verzoek te ontdooien
Foutbeheer	Herstel van vorige instellingen via initialisatie van foutcodes
Afstandsbediening vergrendelen	Met herstelbare pincode
Weergave	LCD-scherm met navigatietoetsen

Veelgestelde vragen - WH-SXC16H9E8 PANASONIC

Hoe de noodweerstand van het SWW-vat forceren?

Ga naar het snelmenu, selecteer 'Nood SWW forceren' en druk op ← om te activeren. Let op: deze modus is uitgeschakeld als 'Noodverwarming' actief is.

Hoe de Turbo-modus activeren om sneller te verwarmen?

Selecteer 'Turbo verwarming' in het snelmenu en druk op ←. De Turbo-modus start ongeveer 1 minuut na activering.

Hoe de stille modus instellen?

Selecteer 'Stille modus' in het snelmenu, kies het niveau (1 tot 3, waarbij 3 het stilste is) met ▲▼ en druk op ←. U kunt ook een stiltetimer programmeren door nogmaals op ← te drukken na het selecteren van het niveau.

Hoe de noodverwarming (elektrische weerstand) forceren?

Selecteer 'Noodverwarming forceren' in het snelmenu. Let op: deze optie is uitgeschakeld als het systeem in bedrijf is ('Uitgeschakeld vanwege werking Aan').

Hoe een verwarmingsweek programmeren?

Selecteer in het snelmenu 'Weekprogramma'. U kunt tot 6 programma's per dag instellen (tijd, temperatuur, modus). Gebruik ▲▼ om de dag te kiezen en ◀▶ om door de programma's te navigeren.

Hoe een gedwongen ontdooiing van leidingen starten?

Selecteer 'Ontdooiing forceren' in het snelmenu. Het scherm toont 'Verzoek geaccepteerd' zodra het is gestart.

Hoe foutcodes resetten?

Selecteer 'Foutcodes initialiseren' in het snelmenu. Zorg ervoor dat alle units zijn gestopt voordat u bevestigt.

Hoe de afstandsbediening vergrendelen?

Selecteer 'Afstandsbediening vergrendelen' in het snelmenu en bevestig 'Ja'. Om te ontgrendelen, druk op een willekeurige toets en voer een 4-cijferige code in (standaard 0000).

Hoe navigeren in het snelmenu?

Vanuit het hoofdscherm, druk op de Menutoets ( of ↻). Gebruik ▲▼ om een optie te selecteren en ← om te openen of in/uit te schakelen.

Wat te doen als ik de vergrendelingscode van de afstandsbediening ben vergeten?

Onder het UIT-scherm, druk tegelijkertijd op ↩, ← en ▶ gedurende 5 seconden. Selecteer 'Reset' om het wachtwoord te resetten naar 0000.

GEBRUIKSAANWIJZING WH-SXC16H9E8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

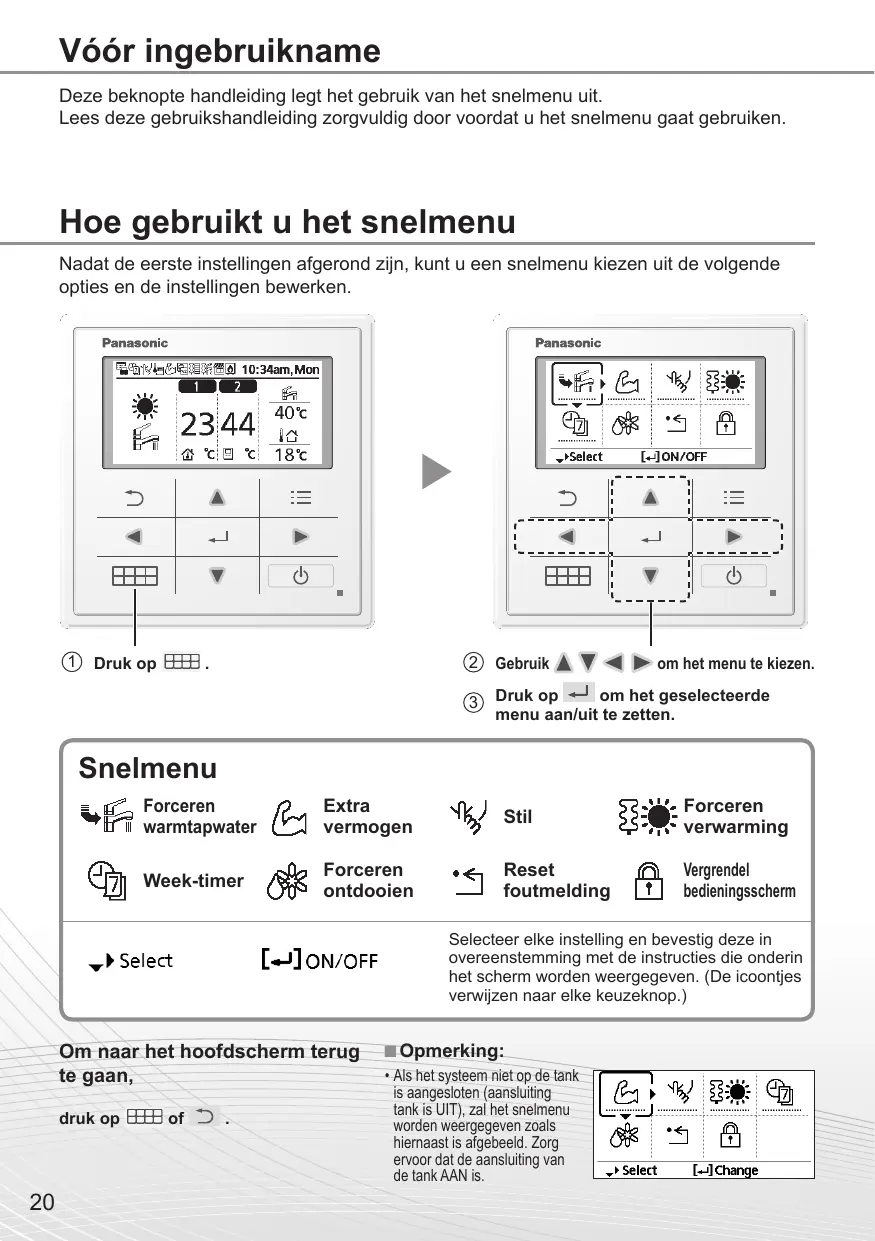

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel bedieningsscherm
▶ Select
[←]ON/OFF

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □□□ of ↩.

Opmerking:

- Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Select	[←]Change

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

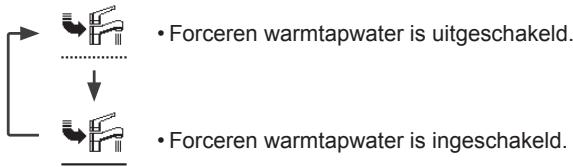

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

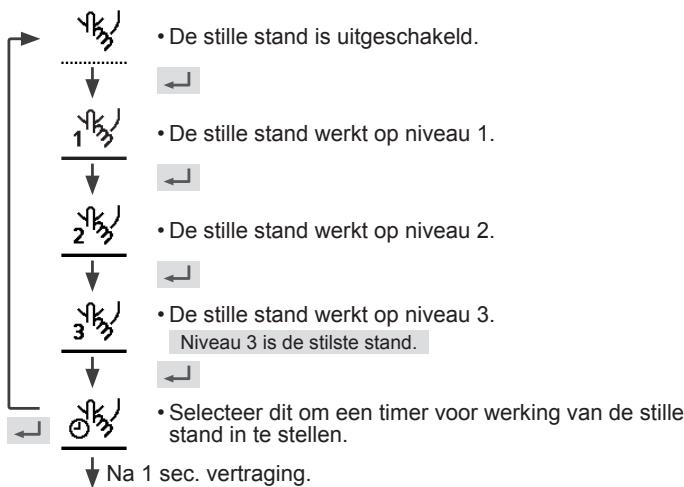

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)


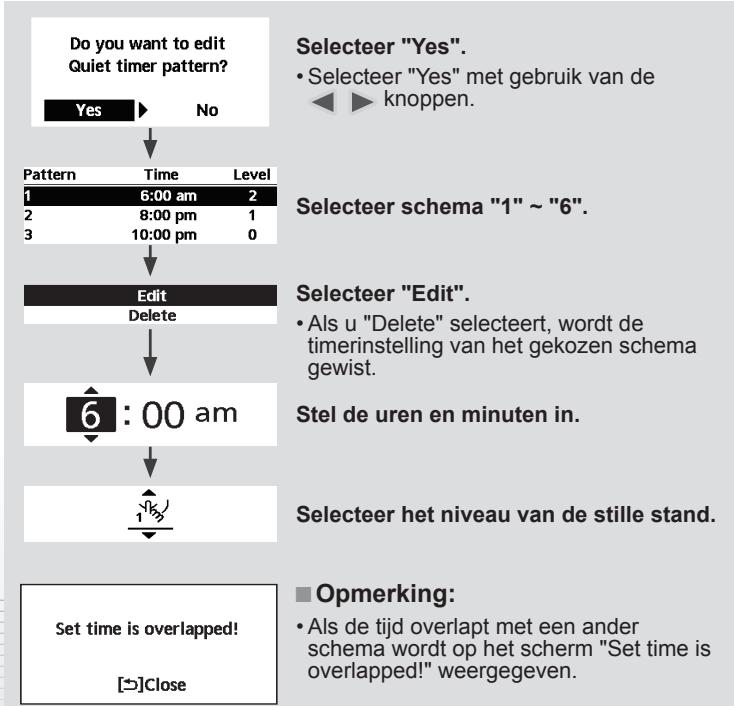


Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

- Forceren verwarming is uitgeschakeld.

- Forceren verwarming is ingeschakeld.

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

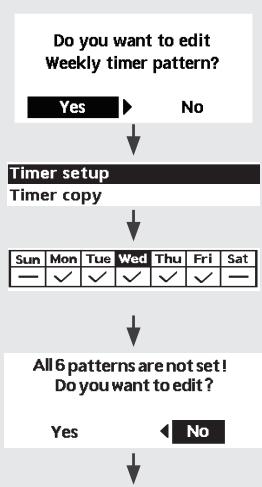

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

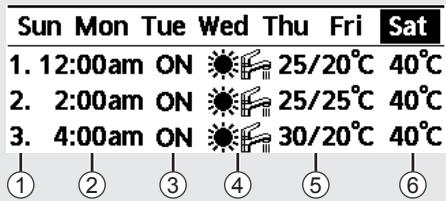

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

- Selecteer de stand met gebruik van de ▲▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het scherm gaat na 3 seconden uit.)
