Producttype	Lucht-water warmtepomp
Merk	Panasonic
Model	WH-SDC07H3E51
Nominaal verwarmingsvermogen	7 kW
Elektrische voeding	230 V / 50 Hz / enkelfasig
Afmetingen (B x H x D)	900 x 600 x 300 mm
Gewicht	~40 kg
Koelmiddel	R32
Hoofdfuncties	Verwarming, koeling, productie van warm tapwater
Bedrijfsmodi	Snelmenu, SWW forceren, Turbo verwarming, Stille modus, Noodverwarming forceren, Ontdooien forceren, Wekelijkse programmering, Afstandsbediening vergrendelen
Regelmatig onderhoud	Regelmatige reiniging van het luchtfilter
Veiligheid	Codevergrendeling afstandsbediening, Vorstbeveiliging
Repareerbaarheid	Reserveonderdelen beschikbaar via after-sales service

Veelgestelde vragen - WH-SDC07H3E51 PANASONIC

Hoe activeer ik de stille modus?

Selecteer het Stille modus pictogram in het snelmenu en druk op ▼ om te bevestigen. De modus start ongeveer 1 minuut na activering.

Wat te doen bij een foutcode?

Gebruik de optie Foutcodes initialiseren in het snelmenu om de vorige instellingen te herstellen. Zorg ervoor dat het apparaat is uitgeschakeld voordat u doorgaat.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelmenu Afst. vergrendelen en druk op ▼. Bevestig door 'Ja' te kiezen. Om te ontgrendelen, drukt u op een willekeurige toets en voert u de 4-cijferige code in.

Hoe programmeer ik de wekelijkse verwarming?

Selecteer Wek. prog. in het snelmenu. Stel de programma's 1 tot 6 in met gewenste tijden, temperaturen en modi voor elke dag. Bevestig met 'Ja'.

Hoe forceer ik de productie van warm tapwater?

Kies in het snelmenu Nood-SWW forceren en druk op ▼. Deze functie activeert het noodverwarmingselement van de SWW-boiler.

Hoe ontdooi ik bevroren leidingen?

Selecteer Ontdooien forceren in het snelmenu. Een bericht 'Verzoek geaccepteerd' bevestigt de activering.

Wat betekenen de bedrijfspictogrammen?

Het pictogram '............' geeft stoppen aan, terwijl '— —' aangeeft dat het apparaat werkt. Deze symbolen verschijnen op het hoofdscherm.

Hoe reset ik het wachtwoord van de afstandsbediening?

Onder het uitschakelscherm drukt u tegelijkertijd 5 seconden op de toetsen ▲, ▼ en ↓. Selecteer 'Reset' om de code te initialiseren naar 0000.

Is turbo verwarming compatibel met de stille modus?

Nee, deze modi sluiten elkaar uit. Activeer de een of de ander naar behoefte. Turbo verwarming geeft prioriteit aan snelheid.

Hoe kopieer ik een instelling van de tijdsprogrammering?

Selecteer in het menu Wek. prog. Klok kopiëren om een bestaande timerinstelling naar andere dagen te dupliceren.

GEBRUIKSAANWIJZING WH-SDC07H3E51 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

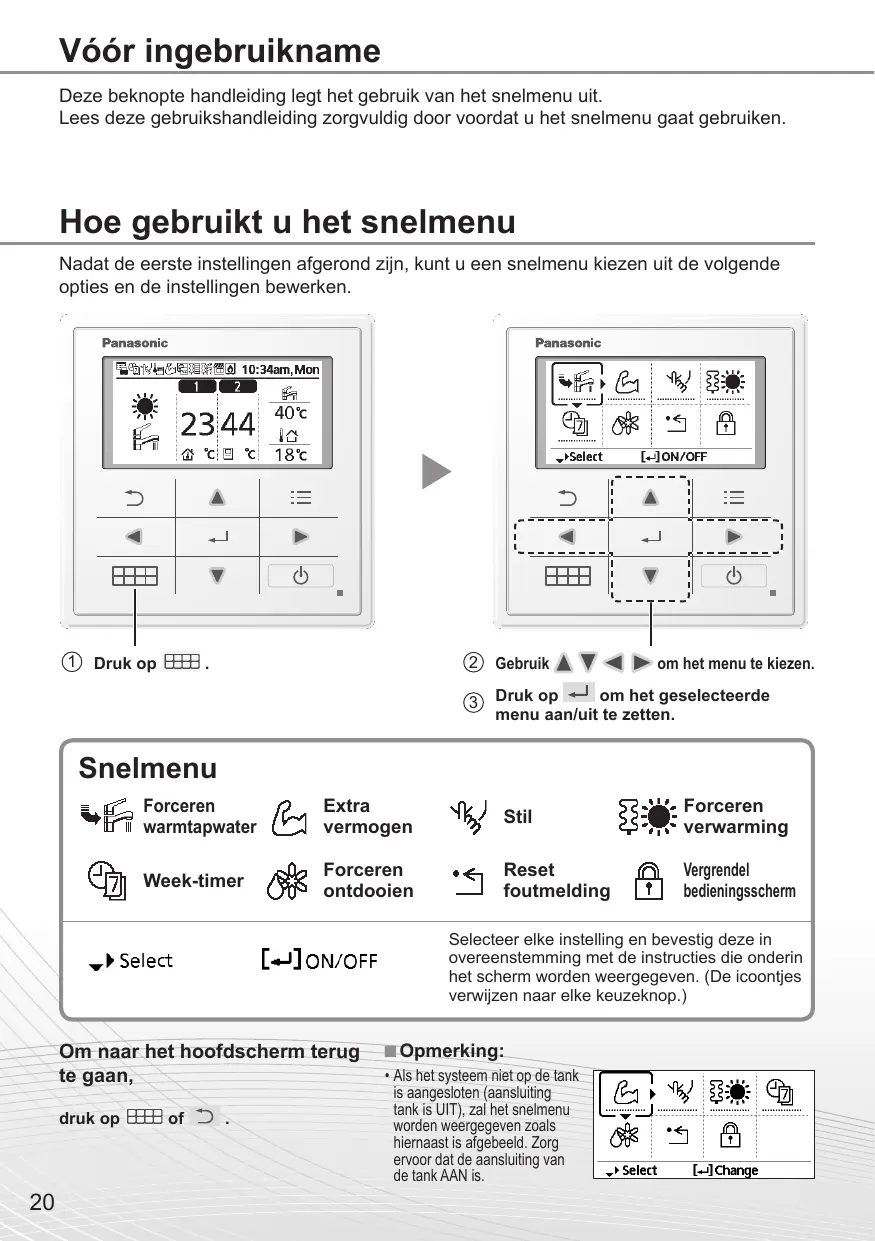

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

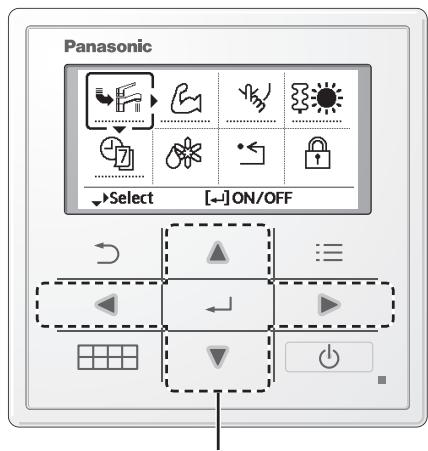

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om terug te gaan naar het hoofdscherm,

druk op [ ] of

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

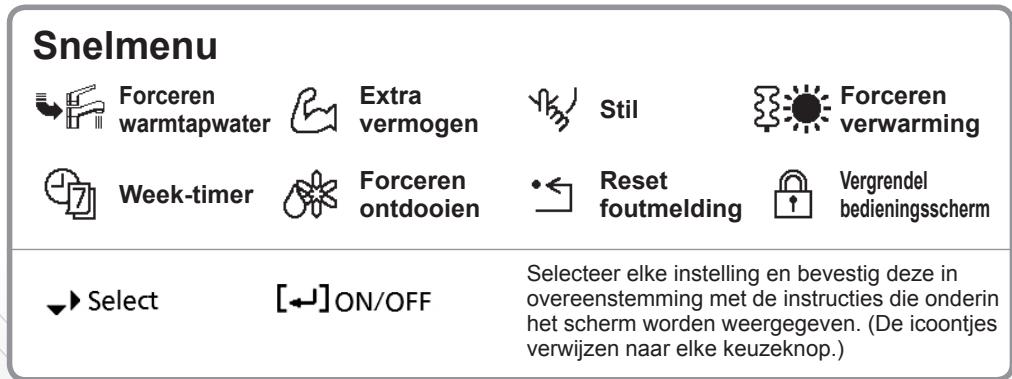

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

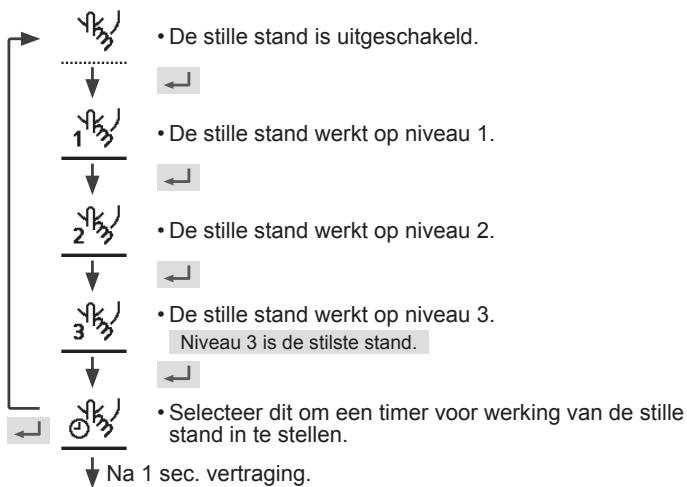

Selecteer dit icoontje voor een stille werking.

Druk op ← om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

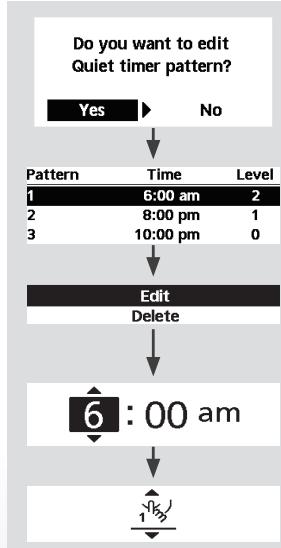

• Selecteer "Yes" met behulp van de knoppen.

Selecteer schema "1" tot en met "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstellingen van het gekozen schema gewist.

Stel de uren en minuten in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de eind overlaapt met een ander schema wordt op het scherm "Set time is overlapped!" weergegeven.

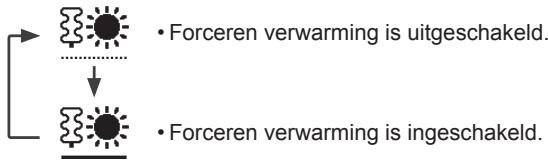

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

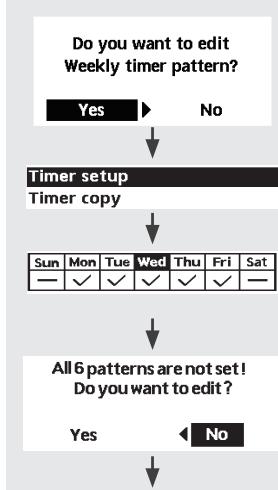

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdschema.
• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: Selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

• Selecteer de stand met behulp van de ▲▼ knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden daar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd → , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
