Typ produktu	Pompa ciepła powietrze-woda
Marka	Panasonic
Model	WH-SDC07H3E51
Nominalna moc grzewcza	7 kW
Zasilanie elektryczne	230 V / 50 Hz / jednofazowe
Wymiary (szer. x wys. x gł.)	900 x 600 x 300 mm
Waga	~40 kg
Czynnik chłodniczy	R32
Główne funkcje	Ogrzewanie, chłodzenie, produkcja ciepłej wody użytkowej
Tryby pracy	Szybkie menu, Wymuś CWU, Turbo ogrzewanie, Tryb cichy, Wymuś ogrzewanie awaryjne, Wymuś odszranianie, Programowanie tygodniowe, Blokada pilota
Bieżąca konserwacja	Regularne czyszczenie filtra powietrza
Bezpieczeństwo	Blokada pilota kodem, Ochrona przed zamarzaniem
Naprawialność	Części zamienne dostępne w serwisie posprzedażowym

Często zadawane pytania - WH-SDC07H3E51 PANASONIC

Jak aktywować tryb cichy ?

Wybierz ikonę Tryb cichy w szybkim menu, a następnie naciśnij ▼, aby potwierdzić. Tryb uruchamia się około 1 minutę po aktywacji.

Co zrobić w przypadku wyświetlania kodu błędu ?

Użyj opcji Inicjalizacja kodów błędów w szybkim menu, aby przywrócić poprzednie ustawienia. Upewnij się, że urządzenie jest wyłączone przed kontynuowaniem.

Jak zablokować pilota ?

W szybkim menu wybierz Blokada pilota, a następnie naciśnij ▼. Potwierdź, wybierając 'Tak'. Aby odblokować, naciśnij dowolny przycisk i wprowadź 4-cyfrowy kod.

Jak zaprogramować ogrzewanie tygodniowe ?

Wybierz Program tyg. w szybkim menu. Skonfiguruj programy od 1 do 6 z godzinami, temperaturami i trybami dla każdego dnia. Zatwierdź, wybierając 'Tak'.

Jak wymusić produkcję ciepłej wody użytkowej ?

W szybkim menu wybierz Wymuś CWU awaryjne i naciśnij ▼. Ta funkcja aktywuje grzałkę awaryjną zbiornika CWU.

Jak odszronić zamarznięte rury ?

Wybierz Wymuś odszranianie w szybkim menu. Komunikat 'Żądanie zaakceptowane' potwierdza aktywację.

Co oznaczają ikony pracy ?

Ikona '............' oznacza zatrzymanie, natomiast '— —' oznacza pracę. Te symbole pojawiają się na ekranie głównym.

Jak zresetować hasło pilota ?

Na ekranie zatrzymania naciśnij jednocześnie przyciski ▲, ▼ i ↓ przez 5 sekund. Wybierz 'Reset', aby zainicjować kod na 0000.

Czy turbo ogrzewanie jest kompatybilne z trybem cichym ?

Nie, te tryby wzajemnie się wykluczają. Włącz jeden lub drugi w zależności od potrzeb. Turbo ogrzewanie priorytetowo traktuje prędkość.

Jak skopiować ustawienie programowania czasowego ?

W menu Program tyg. wybierz Kopiuj zegar, aby zduplikować istniejące ustawienie timera na inne dni.

INSTRUKCJA OBSŁUGI WH-SDC07H3E51 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

Osbvou Mevou

ZouTnA AvTIAg OepuTnTg Aepa-NepoU

32-37

EMLnyiká

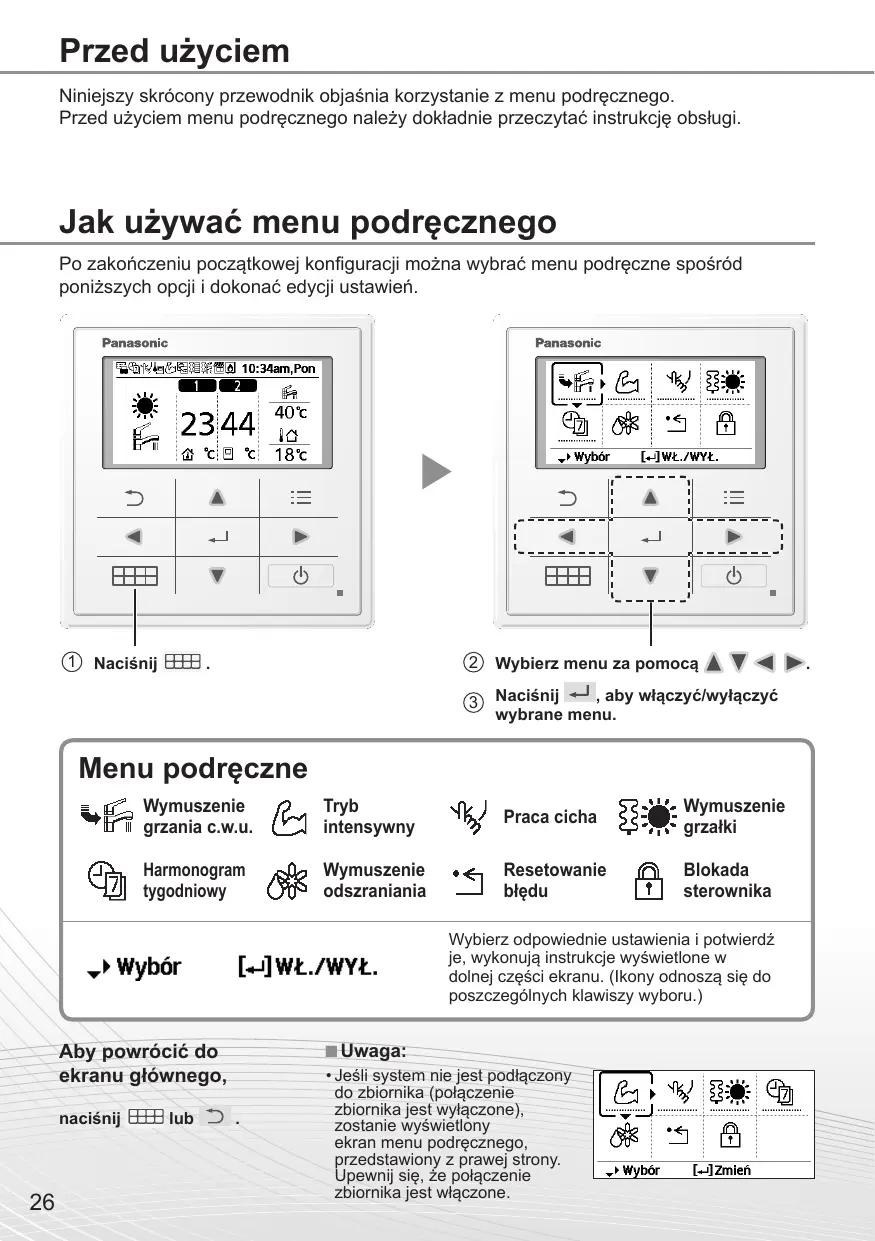

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznych.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ △ ▷. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Menu

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzania

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wt./WYt.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

·Ikona działania ze wskazaniem „...” = WYŁ

• Ikona działania ze wskazaniem „ = WŁ.

Wymuszenie c.w.u.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest włączone, gdy włączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

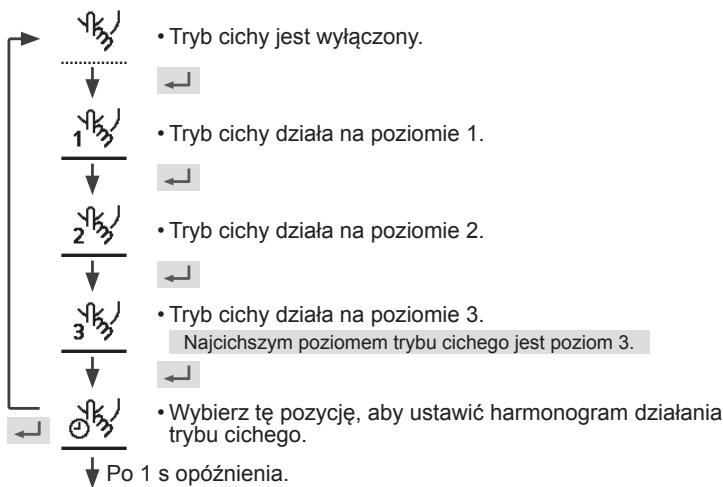

Praca cicha

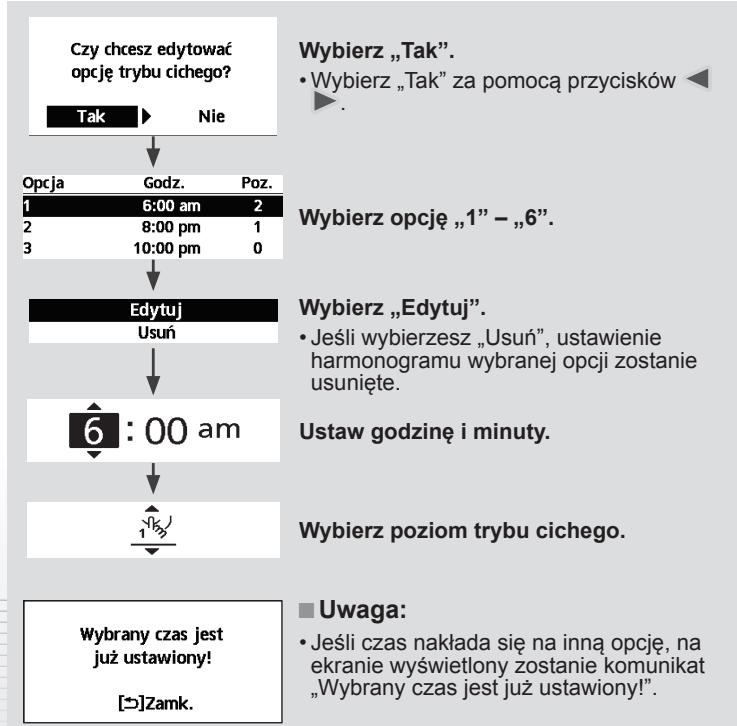

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ← , aby potwierdzić swój wybór.

(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki jest wyłączone.

Wymuszenie grzałki jest włączone.

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!"

Blok. z powodu działania urządzenia!

[5]Zamk.

Harmonogram tygodniowy

Wybierz temat, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.
• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

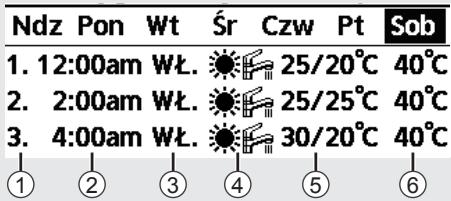

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dni, które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

A/A/ // 源/ // 源/

-Wybierz tryb za pomocą przycisków

Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	25 °C	Str.2	25 °C
W.L		W.L

Ustaw temperaturę zbiornika.

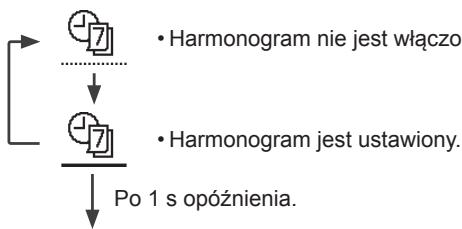

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzania lub przy grzaniu / chłodzeniu.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamk.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamknij.

• Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór „Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj , ← i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
