INSTRUKCJA OBSŁUGI WH-SXC16H9E8 PANASONIC

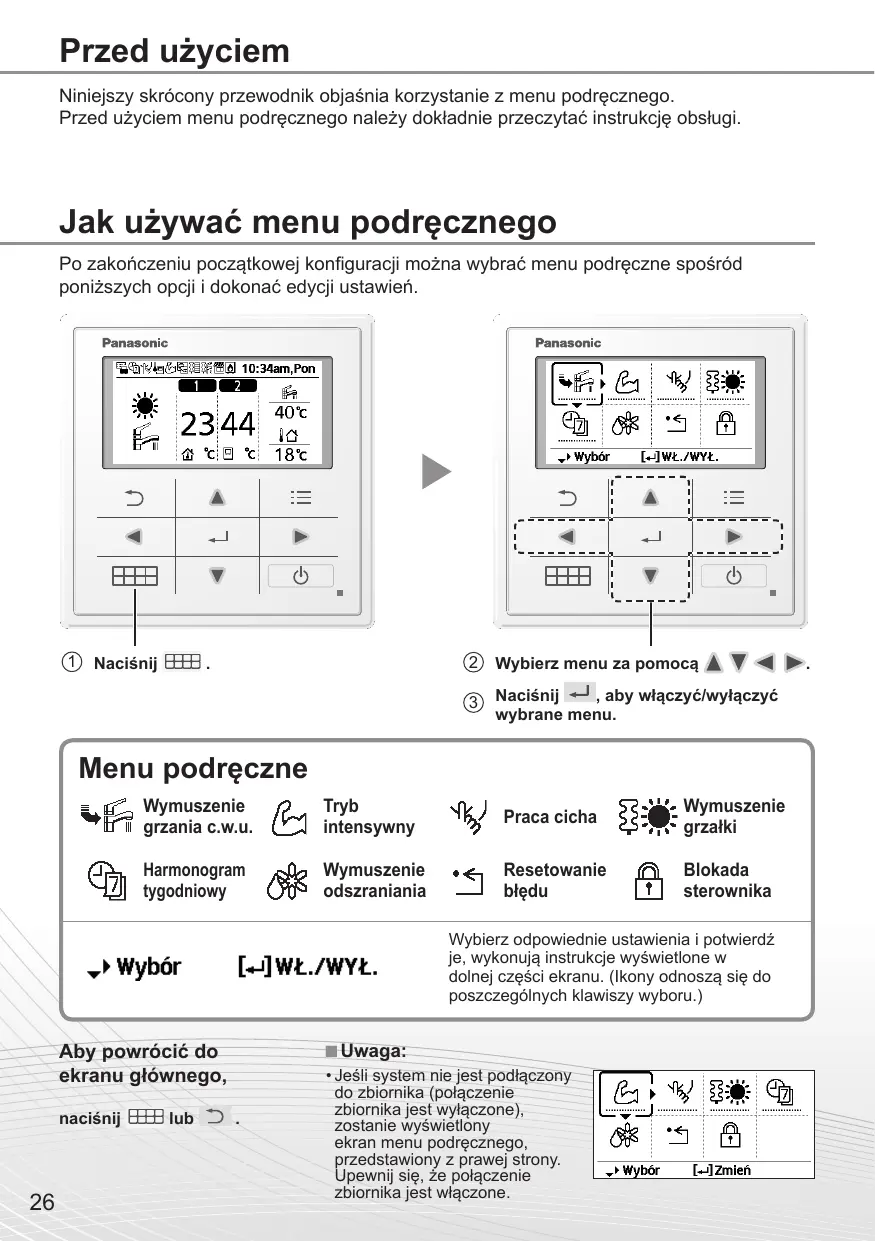

Przewodnik po skróconym menu
Pompa ciepła powietrze-woda
Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.
Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.
Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.
② Wybierz menu za pomocą ▲ ▼ ◀ ▶. ③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.
Wymuszenie grzania c.w.u.
Tryb intensywny
Praca cicha
Wymuszenie grzałki
Harmonogram tygodniowy
Wymuszenie odszraniania
Resetowanie błędu
Blokada sterownika
Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)
Aby powrócić do ekranu głównego,
naciśnij lub
Uwaga:
- Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest włączone.
Uwagi na temat ikony działania
Przykład:
- Ikona działania ze wskazaniem „......” = WYŁ.
- Ikona działania ze wskazaniem „——” = WŁ.
Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.
Naciśnij ←, aby potwierdzić swój wybór.
- Wymuszenie grzania c.w.u. jest wyłączone.
- Wymuszenie grzania c.w.u. jest włączone.
Uwaga:
- Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
- Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

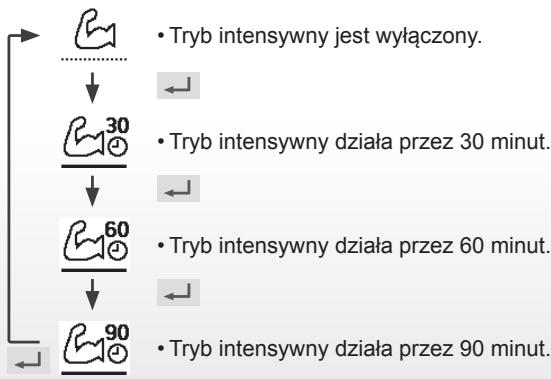

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.
Naciśnij ←, aby potwierdzić swój wybór.
(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)
Uwaga:
- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

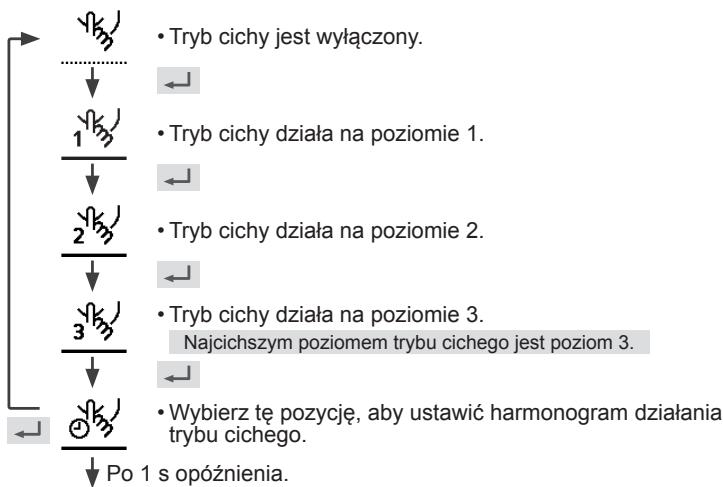

Wybierz tę ikonę, aby włączyć tryb cichy.
Naciśnij ←, aby potwierdzić swój wybór.
(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu ←.)

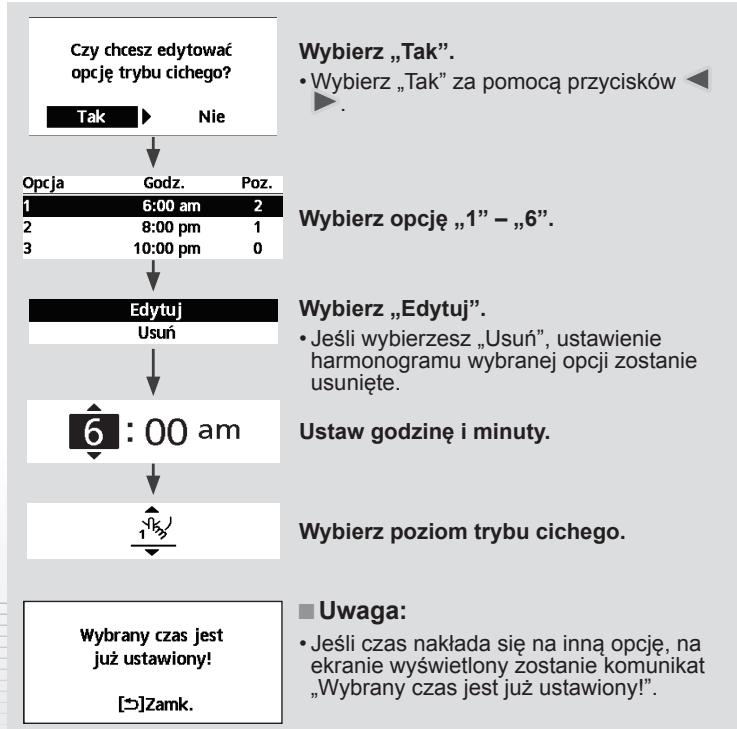

Wybierz, aby wymusić włączenie grzałki.
Naciśnij ←, aby potwierdzić swój wybór.
(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu ←).
- Wymuszenie grzałki jest wyłączone.
- Wymuszenie grzałki jest włączone.
Uwaga:
- Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!”
Blok. z powodu działania urządzenia!
[→]Zamk.
Harmonogram
tygodniowy

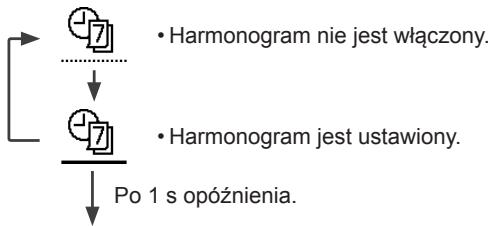

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.
Naciśnij ←, aby potwierdzić swój wybór.![graph TD A["●7"] --> B["●7"] C["..."] --> B D["Po 1 s opóźnienia."] --> B E["• Harmonogram nie jest włączony."] --> B F["• Harmonogram jest ustawiony."] --> B](/content/2019/08/106007/images/7952a90afff7466034fade5d866844b9df4b2592c28caccaf48bffd3a0bf0616.jpg)
Wybierz „Tak”.
- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.
- Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego.
- Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.


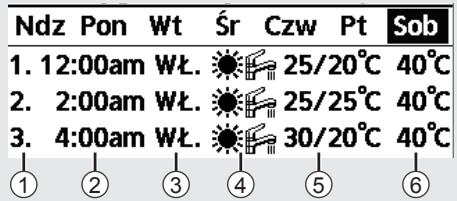

[Przykładowe ustawienie harmonogramu]
Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.
Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.
![PANASONIC WH-SXC16H9E8 - [Przykładowe ustawienie harmonogramu] - 1](/content/2019/08/106007/images/516b108ff721bf11aeac916f0986e8f6ba4836c07e843727098a49315a7ce5b4.jpg)
① Wybierz opcję „1” – „6”. ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania. - Wybierz tryb za pomocą przycisków ▲ ▼. ⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).
![PANASONIC WH-SXC16H9E8 - [Przykładowe ustawienie harmonogramu] - 2](/content/2019/08/106007/images/eae2e737f951a2b59ee2a092c674b4cb0de6dafd0a8ea7819a9da9212ef2fc7c.jpg)
Sobota: Opcja 1: Temp. zad.
⑥ Ustaw temperaturę zbiornika.
Uwaga:
- Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
- W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.
Wymuszenie odszraniania
Wybierz, aby odszronić agregat zewnętrzny.
Naciśnij ←, aby potwierdzić swój wybór.
(Po zaakceptowaniu trybu pojawi się poniższy ekran.)
Wybór zaakceptowany!
[→]Zamk.
Resetowanie błędu
Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.
Naciśnij ←, aby potwierdzić swój wybór.
(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)
Wybór zaakceptowany!
[→]Zamknij.
- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.
Blokada R/C
Wybierz, aby zablokować sterownik.
Naciśnij ←, aby potwierdzić swój wybór.
(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)
Czy włączyć blokadę sterownika?
Tak
Nie
Wybierz „Tak”.
(Ekran główny zostanie zablokowany.)
- Wybór „Nie” spowoduje powrót do ekranu głównego.
Aby odblokować sterownik, naciśnij dowolny przycisk.
(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)
Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).
Aby zresetować zapomniane hasło (przy wyłączonym ekranie) naciśnij i przytrzymaj ↻, ↻ i ▶ przez 5 sekund.
(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)
2. Sterownik odblokowany
Wybierz „Reset”.
(Ekran zostanie wyłączony po 3 sekundach).
