Marka	Panasonic
Model	WH-SXC12H6E5
Typ produktu	Pompa ciepła powietrze-woda
Zasilanie elektryczne	230 V / 50 Hz
Moc grzewcza nominalna	12 kW
Zakres pracy (grzanie)	-20 °C do 35 °C
Zakres pracy (chłodzenie)	10 °C do 43 °C
Czynnik chłodniczy	R32
Podłączenie wody	Wejście/wyjście 1 cal
CWU (ciepła woda użytkowa)	Tak, z grzałką awaryjną
Tryb cichy	Tak
Tryb Turbo	Tak
Programator tygodniowy	Tak, do 6 programów dziennie
Wymuszenie CWU awaryjne	Tak
Wymuszenie ogrzewania awaryjne	Tak
Wymuszone odszranianie	Tak
Blokada pilota	Tak, za pomocą kodu PIN
Konserwacja	Czyszczenie filtra powietrza (zalecane co miesiąc)
Naprawialność	Części zamienne dostępne za pośrednictwem serwisu posprzedażowego
Informacje ogólne	Zastosowanie mieszkaniowe i lekkie komercyjne

Często zadawane pytania - WH-SXC12H6E5 PANASONIC

Jak wymusić awaryjną CWU?

Z menu szybkiego wybierz ikonę Wymuś awaryjną CWU i naciśnij przycisk w dół, aby aktywować.

Jak aktywować tryb cichy?

W menu szybkim wybierz ikonę Tryb cichy i potwierdź przyciskiem w dół. Tryb uruchamia się około 1 minutę po aktywacji.

Jak zaprogramować ogrzewanie tygodniowe?

Użyj menu szybkiego > Prog. tyg.. Wybierz Programowanie zegara, aby ustawić dni, godziny i temperatury dla każdego programu (do 6 dziennie).

Co zrobić w przypadku kodu błędu?

Z menu szybkiego wybierz Inicjalizacja kodów błędów, aby przywrócić poprzednie ustawienia. Upewnij się, że wszystkie jednostki są wyłączone przed.

Jak zablokować pilota?

W menu szybkim wybierz Blokada pilota, potwierdź przyciskiem w dół, a następnie wybierz Tak. Aby odblokować, naciśnij dowolny przycisk i wprowadź kod PIN (domyślnie 0000).

Jak zresetować hasło pilota?

Na ekranie WYŁ., przytrzymaj przyciski ▲, ▼ i Menu przez 5 sekund, a następnie wybierz Reset. Kod jest resetowany do 0000.

Czy tryb Turbo jest kompatybilny z innymi trybami?

Nie, tryb Turbo jest wyłączany w przypadku zatrzymania pracy. Nie może być używany jednocześnie z wymuszeniem awaryjnym.

Jak wymusić odszranianie?

Z menu szybkiego wybierz Wymuś odszranianie i potwierdź. Ekran wyświetli Żądanie zaakceptowane.

Co oznacza "Podłączenie zbiornika"?

Zbiornik to zbiornik ciepłej wody użytkowej. System musi być podłączony, a opcja Podłączenie zbiornika włączona, aby uzyskać dostęp do niektórych funkcji CWU.

Jak wyczyścić filtr powietrza?

Otwórz przedni panel jednostki wewnętrznej, wyjmij filtr i wyczyść go letnią wodą. Wysusz go całkowicie przed ponownym założeniem. Patrz instrukcja dla zalecanych interwałów.

INSTRUKCJA OBSŁUGI WH-SXC12H6E5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

Oδηγός Συνοπτικού Μενού

Αντλία θερμότητας αέρος-νερού

32-37

Ελληνικά

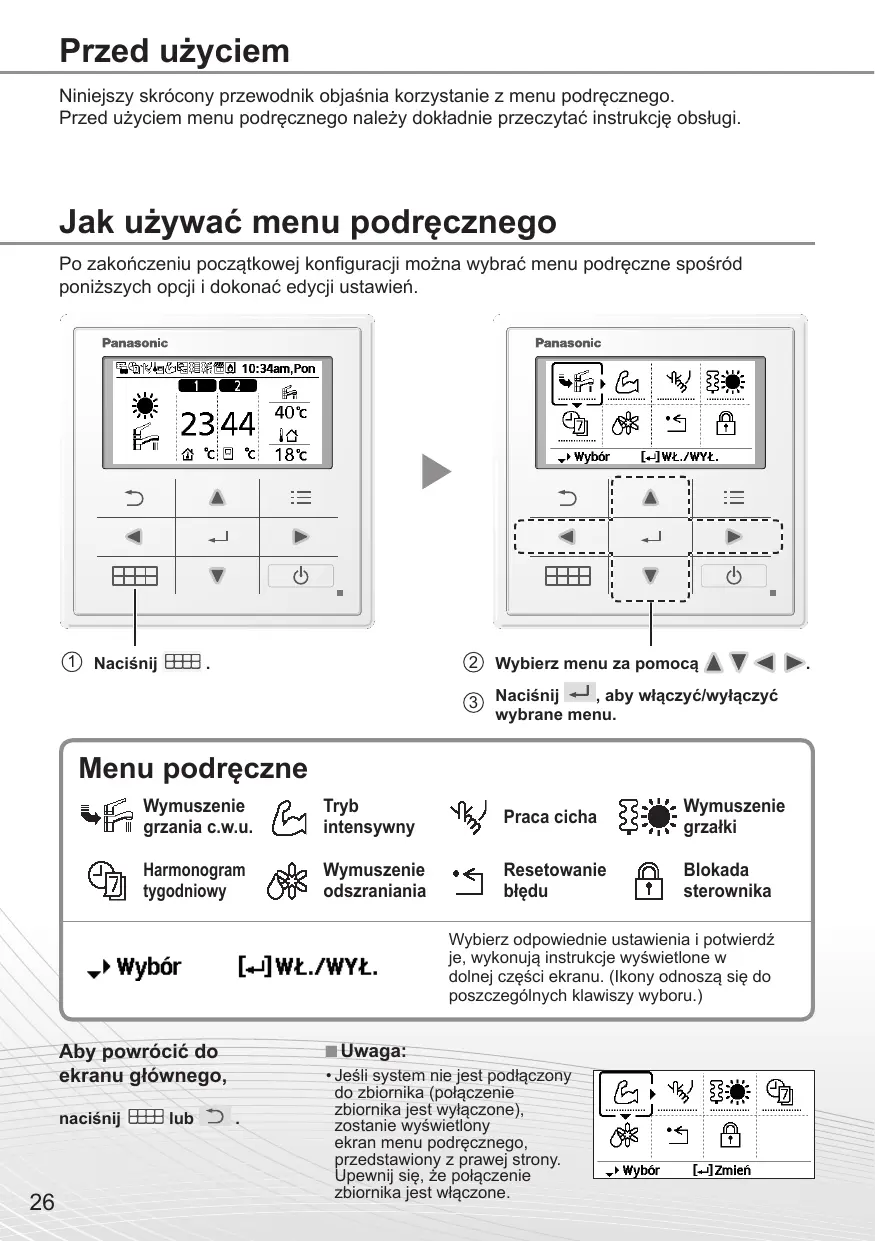

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznych.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ ◀ ▶. ③ Naciśnij OK, aby włączyć/wyłączyć wybrane menu.

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzania

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wt./WYt.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

·Ikona działania ze wskazaniem „...” = WYŁ.

• Ikona działania ze wskazaniem „ = WŁ.

Wymuszenie c.w.u.

Wybierz ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

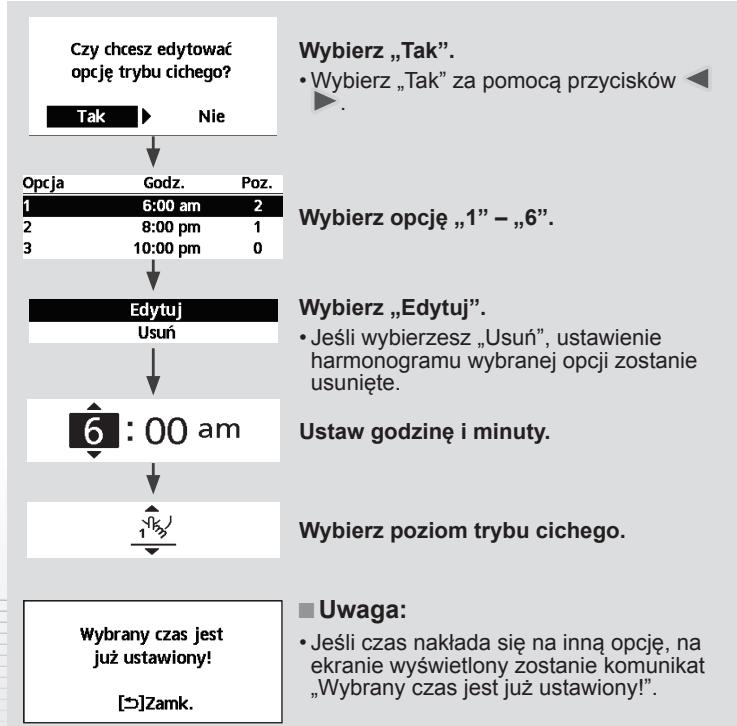

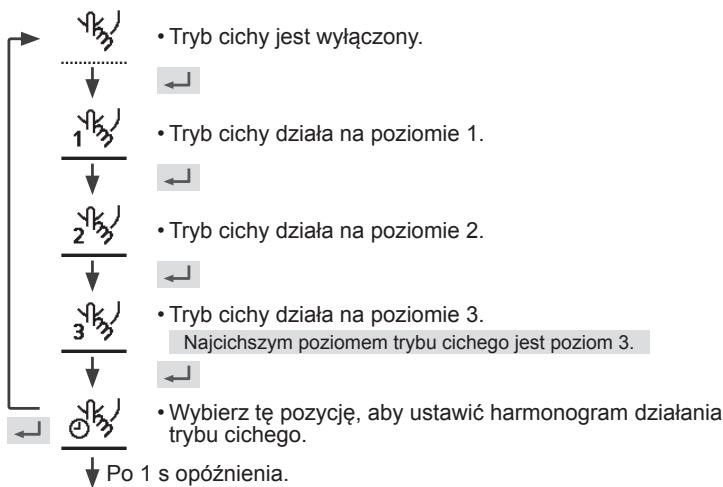

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ← , aby potwierdzić swój wybór.

(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!"

Blok. z powodu działania urządzenia!

[5]Zamk.

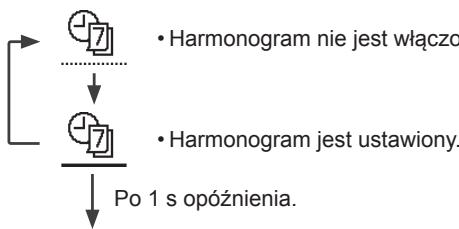

Harmonogram tygodniowy

Wybierz temat, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.
• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

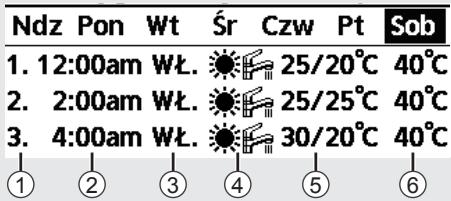

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

-Wybierz tryb za pomocą przycisków

⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	25 °C	Str.2	25 °C
W.L		W.L

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy wyłączone jest wymuszenie grzania lub chłodzenia.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamkn.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamk.

• Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór „Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj , i przez 5 sekund.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
