WH-SXC12H6E5 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	WH-SXC12H6E5
Type de produit	Pompe à chaleur air-eau
Alimentation électrique	230 V / 50 Hz
Puissance nominale chauffage	12 kW
Plage de fonctionnement (chauffage)	-20 °C à 35 °C
Plage de fonctionnement (refroidissement)	10 °C à 43 °C
Fluide frigorigène	R32
Raccordement eau	Entrée/sortie 1 pouce
ECS (eau chaude sanitaire)	Oui, avec résistance de secours
Mode silencieux	Oui
Mode Turbo	Oui
Programmateur hebdomadaire	Oui, jusqu'à 6 programmes par jour
Forçage ECS secours	Oui
Forçage chauffage secours	Oui
Dégivrage forcé	Oui
Verrouillage télécommande	Oui, par code PIN
Entretien	Nettoyage du filtre à air (recommandé tous les mois)
Réparabilité	Pièces détachées disponibles via service après-vente
Informations générales	Utilisation résidentielle et commerciale légère

FOIRE AUX QUESTIONS - WH-SXC12H6E5 PANASONIC

Comment forcer l'ECS de secours ?

Depuis le menu rapide, sélectionnez l'icône Forcer l'ECS de secours et appuyez sur la touche bas pour activer.

Comment activer le mode silencieux ?

Dans le menu rapide, choisissez l'icône Mode silencieux et confirmez avec la touche bas. Le mode démarre environ 1 minute après activation.

Comment programmer le chauffage hebdomadaire ?

Utilisez le menu rapide > Prog. hebdo. Sélectionnez Programmation horloge pour régler les jours, heures et températures pour chaque programme (jusqu'à 6 par jour).

Que faire en cas de code d'erreur ?

Depuis le menu rapide, sélectionnez Initialisation codes erreurs pour restaurer les réglages précédents. Assurez-vous que toutes les unités sont arrêtées avant.

Comment verrouiller la télécommande ?

Dans le menu rapide, choisissez Verrou R/C, confirmez avec bas, puis sélectionnez Oui. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez le code PIN (par défaut 0000).

Comment réinitialiser le mot de passe de la télécommande ?

Sous l'écran ARRÊT, maintenez enfoncés les boutons ▲, ▼ et Menu pendant 5 secondes, puis sélectionnez Reset. Le code est réinitialisé à 0000.

Le mode Turbo est-il compatible avec d'autres modes ?

Non, le mode Turbo est désactivé en cas d'arrêt de fonctionnement. Il ne peut pas être utilisé simultanément avec le forçage de secours.

Comment forcer le dégivrage ?

Depuis le menu rapide, sélectionnez Forcer le dégivrage et confirmez. L'écran affiche Demande acceptée.

Que signifie 'Branchement gallon' ?

Le gallon est le ballon d'eau chaude sanitaire. Le système doit être connecté et l'option Branchement gallon activée pour accéder à certaines fonctions ECS.

Comment nettoyer le filtre à air ?

Ouvrez le panneau avant de l'unité intérieure, retirez le filtre et nettoyez-le à l'eau tiède. Séchez-le complètement avant de le remettre. Voir la notice pour les intervalles recommandés.

MODE D'EMPLOI WH-SXC12H6E5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Activer/désactiver le fonctionnement DHW

Appuyez sur cette touche pour activer ou désactiver la production d'eau chaude sanitaire (DHW).

Appuyez sur ← pour confirmer votre sélection.

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

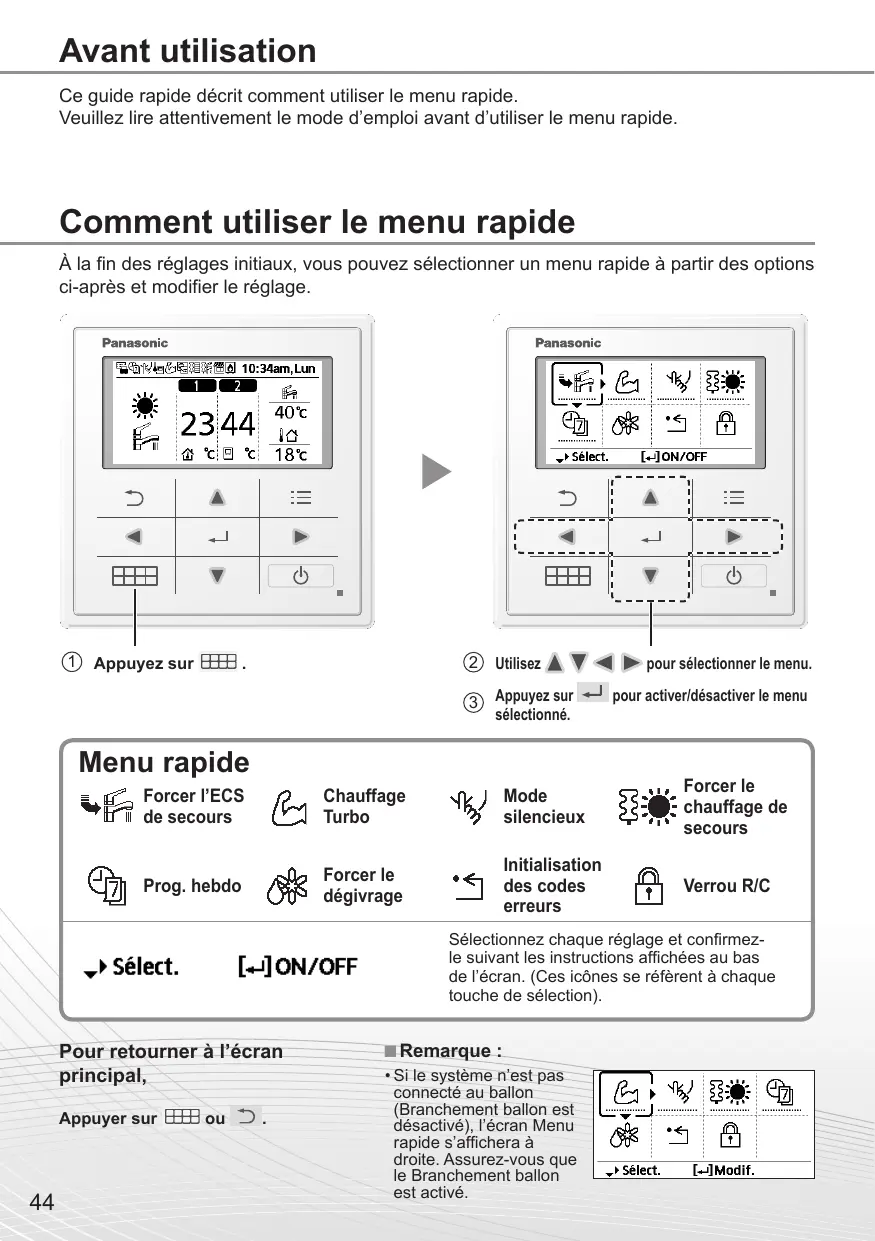

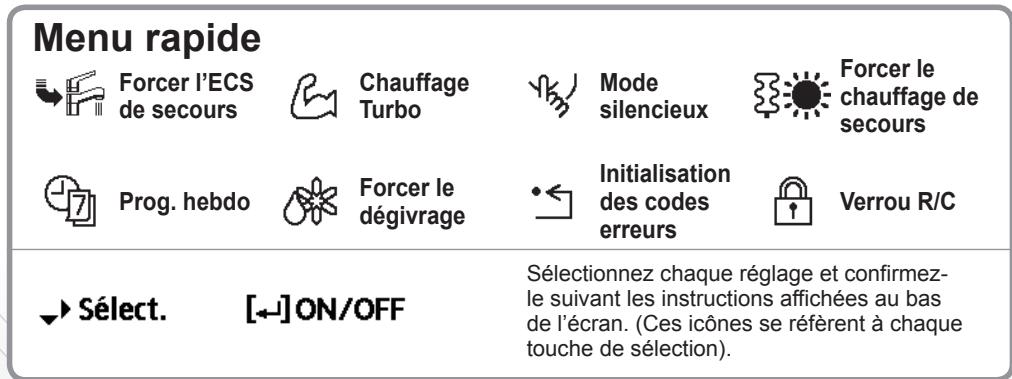

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

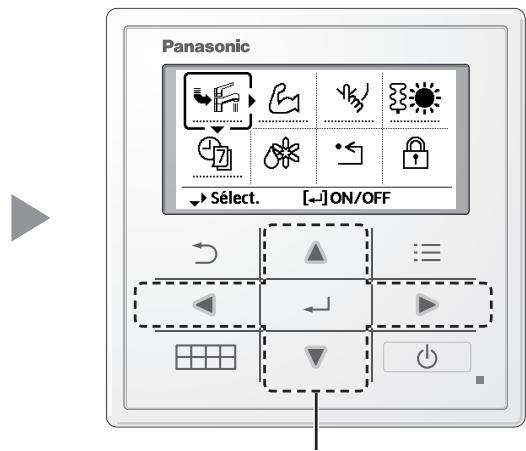

② Utilisez △▼ △▶ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

Appuyez sur ou

Remarque :

Si le système n'est pas connecté au ballon (branchement ballon désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ............ » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

Chauffage Turbo

Sélectionnez cette icône pour atteindre plus rapidement la consigne de température en mode chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

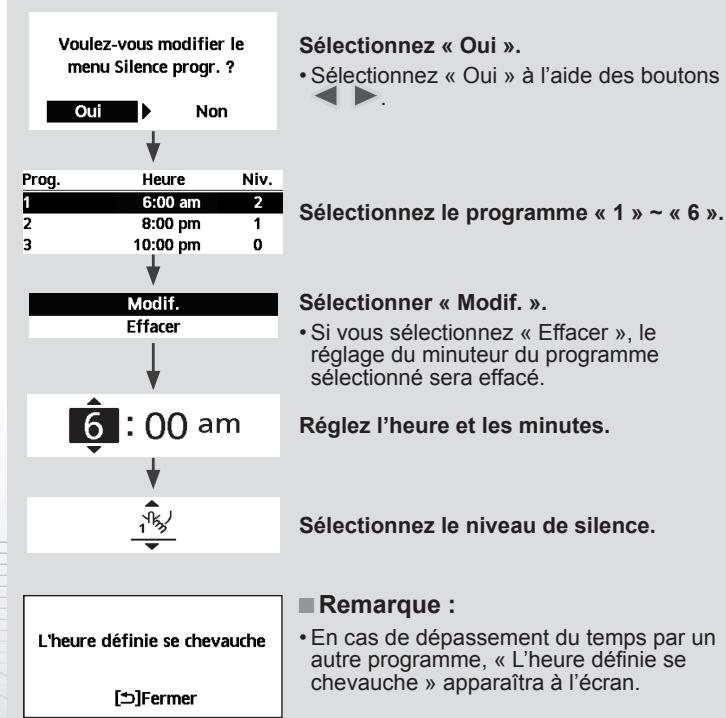

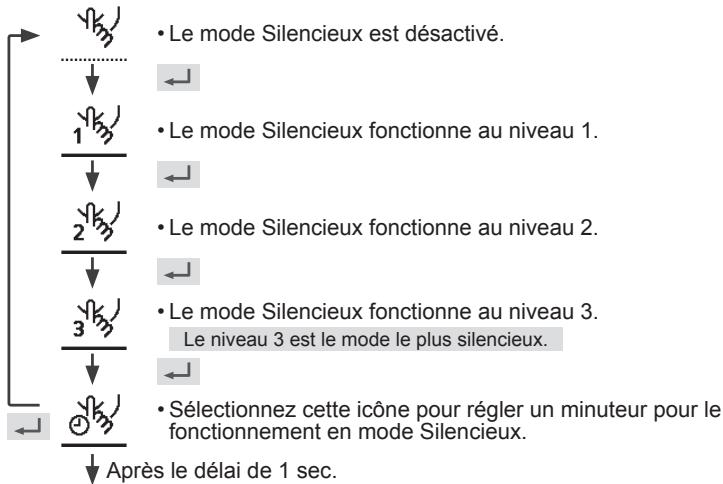

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer le chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer]

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

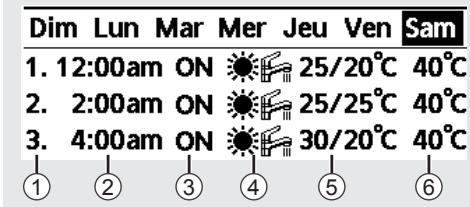

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer]

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
