Marca	Panasonic
Modello	WH-SXC12H6E5
Tipo di prodotto	Pompa di calore aria-acqua
Alimentazione elettrica	230 V / 50 Hz
Potenza nominale riscaldamento	12 kW
Campo di funzionamento (riscaldamento)	-20 °C a 35 °C
Campo di funzionamento (raffreddamento)	10 °C a 43 °C
Fluido refrigerante	R32
Collegamento acqua	Ingresso/uscita 1 pollice
ACS (acqua calda sanitaria)	Sì, con resistenza di emergenza
Modalità silenziosa	Sì
Modalità Turbo	Sì
Programmazione settimanale	Sì, fino a 6 programmi al giorno
Forzatura ACS emergenza	Sì
Forzatura riscaldamento emergenza	Sì
Sbrinamento forzato	Sì
Blocco telecomando	Sì, tramite codice PIN
Manutenzione	Pulizia del filtro aria (consigliata ogni mese)
Riparabilità	Ricambi disponibili tramite assistenza post-vendita
Informazioni generali	Uso residenziale e commerciale leggero

Domande frequenti - WH-SXC12H6E5 PANASONIC

Come forzare l'ACS di emergenza ?

Dal menu rapido, seleziona l'icona Forzatura ACS emergenza e premi il tasto giù per attivare.

Come attivare la modalità silenziosa ?

Nel menu rapido, scegli l'icona Modalità silenziosa e conferma con il tasto giù. La modalità si avvia circa 1 minuto dopo l'attivazione.

Come programmare il riscaldamento settimanale ?

Usa il menu rapido > Prog. sett.. Seleziona Programmazione orologio per impostare giorni, ore e temperature per ogni programma (fino a 6 al giorno).

Cosa fare in caso di codice di errore ?

Dal menu rapido, seleziona Inizializzazione codici errore per ripristinare le impostazioni precedenti. Assicurati che tutte le unità siano spente prima.

Come bloccare il telecomando ?

Nel menu rapido, scegli Blocco R/C, conferma con giù, poi seleziona Sì. Per sbloccare, premi un tasto qualsiasi e inserisci il codice PIN (predefinito 0000).

Come reimpostare la password del telecomando ?

Nella schermata SPENTO, tieni premuti i pulsanti ▲, ▼ e Menu per 5 secondi, poi seleziona Reset. Il codice viene reimpostato a 0000.

La modalità Turbo è compatibile con altre modalità ?

No, la modalità Turbo viene disattivata in caso di arresto del funzionamento. Non può essere utilizzata contemporaneamente alla forzatura di emergenza.

Come forzare lo sbrinamento ?

Dal menu rapido, seleziona Forzatura sbrinamento e conferma. Lo schermo mostra Richiesta accettata.

Cosa significa 'Collegamento bollitore' ?

Il bollitore è il serbatoio dell'acqua calda sanitaria. Il sistema deve essere collegato e l'opzione Collegamento bollitore attivata per accedere ad alcune funzioni ACS.

Come pulire il filtro aria ?

Apri il pannello anteriore dell'unità interna, rimuovi il filtro e puliscilo con acqua tiepida. Asciugalo completamente prima di rimontarlo. Consulta il manuale per gli intervalli consigliati.

MANUALE UTENTE WH-SXC12H6E5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Icona di funzionamento con "..." = OFF

• Selezione "Sì" mediante i bottoni

Selezione "Reinicio".

1. Password resettata a 0000 2. Termostato aperto

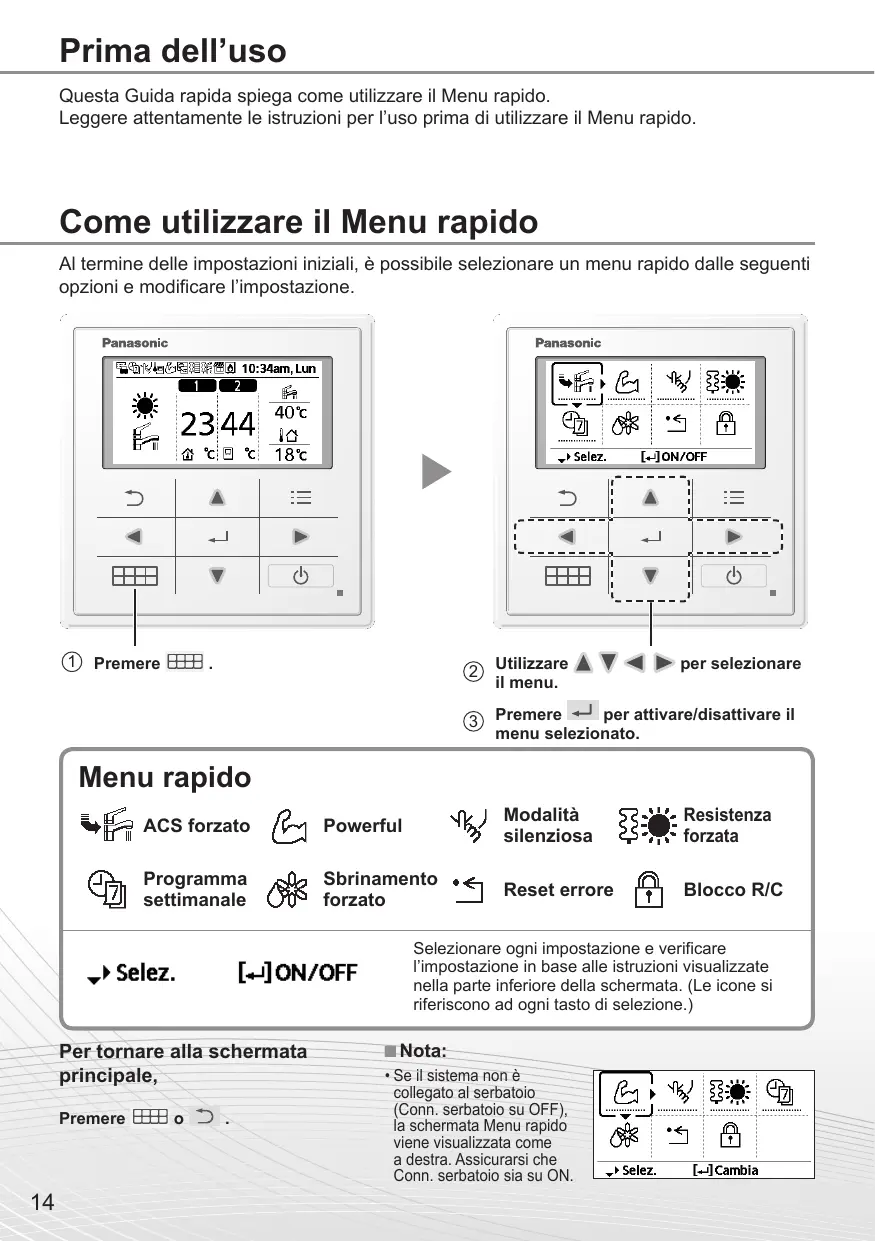

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare le impostazioni e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

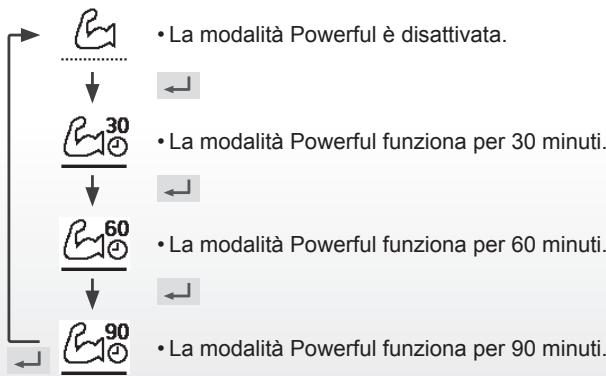

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

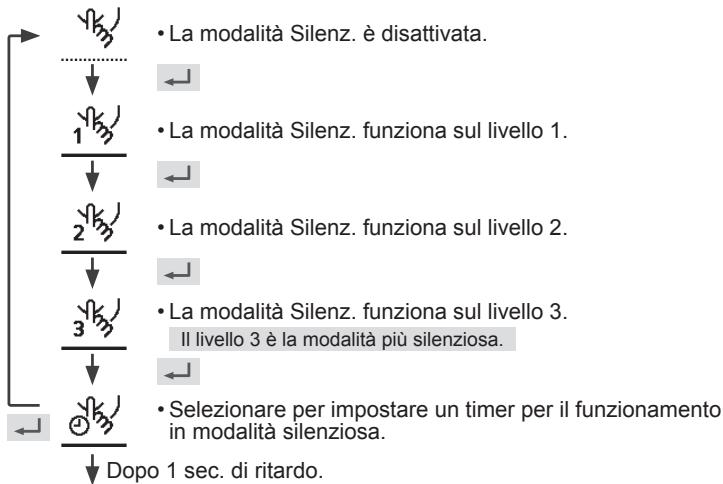

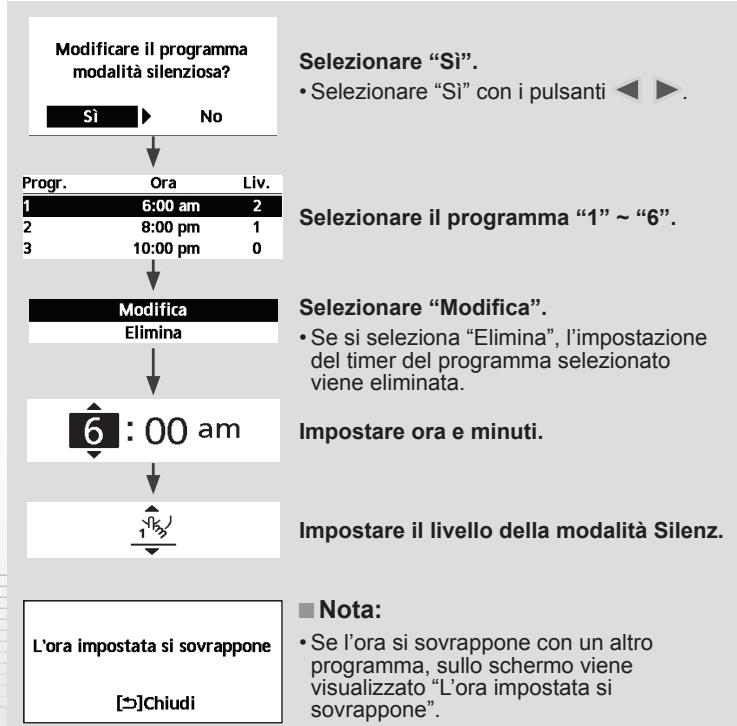

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• La modalità Resistenza forzata viene disabilitata quando il funzionamento è attivato e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3] Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare al programma settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

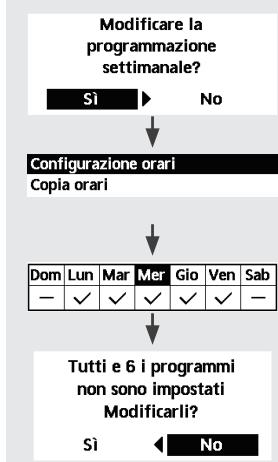

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

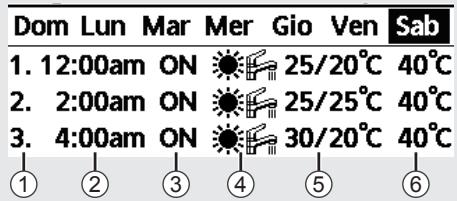

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

A/AB/

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18. Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
