Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WH-SDC09H3E8
Capacità di riscaldamento	9 kW
Capacità di raffreddamento	9 kW
Alimentazione elettrica	230 V / 50 Hz (monofase)
Dimensioni (L × H × P)	800 × 600 × 300 mm
Peso netto	40 kg
Refrigerante	R32
Intervallo di temperatura esterna (riscaldamento)	-20 °C a 35 °C
Intervallo di temperatura esterna (raffreddamento)	-10 °C a 46 °C
Temperatura di mandata acqua max	65 °C
Classe energetica (riscaldamento)	A++
Funzioni principali	Riscaldamento, raffreddamento, produzione di acqua calda sanitaria (ACS), regolazione 2 zone
Modalità silenziosa	Sì, regolabile su 6 livelli
Programmazione settimanale	Sì, fino a 6 programmi al giorno
Forzatura ACS di emergenza	Sì, tramite resistenza elettrica
Forzatura riscaldamento di emergenza	Sì, tramite resistenza elettrica
Turbo riscaldamento/raffreddamento	Sì
Sbrinamento forzato	Sì
Blocco telecomando	Sì, tramite codice PIN
Display	Schermo LCD con telecomando cablato
Manutenzione	Pulizia regolare dei filtri e verifica annuale da parte di un professionista
Sicurezza	Protezione antigelo, rilevamento perdite, sicurezza sovrappressione, arresto automatico su guasto
Riparabilità	Ricambi disponibili tramite rete autorizzata Panasonic

Domande frequenti - WH-SDC09H3E8 PANASONIC

Come accedere al menu rapido della pompa di calore?

Premere il tasto dedicato, quindi utilizzare i tasti ▲▼ per selezionare il menu desiderato. Confermare con il tasto ▼. Per tornare alla schermata principale, premere il tasto appropriato.

Come attivare la modalità Forzatura ACS di emergenza?

Nel menu rapido, selezionare l'icona 'Forzatura ACS di emergenza' e premere ▼ per confermare. Questa funzione attiva la resistenza elettrica del serbatoio di acqua calda. Viene disattivata se la forzatura riscaldamento è attiva.

Cosa fa la modalità Riscaldamento Turbo?

La modalità Turbo consente di raggiungere più rapidamente la temperatura impostata in riscaldamento o raffreddamento. Selezionare l'icona corrispondente nel menu rapido e confermare. La modalità si attiva circa 1 minuto dopo la conferma.

Come regolare la modalità silenziosa?

Nel menu rapido, selezionare 'Modalità silenziosa'. Confermare, quindi scegliere il livello di silenzio (1 a 6) utilizzando i tasti. Il sistema funziona quindi in modo più discreto, con una leggera riduzione di potenza.

Come programmare il riscaldamento con la Programmazione settimanale?

Nel menu rapido, selezionare 'Prog. settimanale' e confermare. Scegliere 'Programmazione orologio' per modificare. Selezionare il giorno, il programma (1 a 6), impostare l'ora, la modalità (ON/OFF), la temperatura e confermare. È anche possibile copiare un programma esistente tramite 'Copia orologio'.

Perché utilizzare la forzatura del riscaldamento di emergenza?

Questa opzione forza l'accensione della resistenza elettrica di emergenza per il riscaldamento. È utile in caso di guasto o di temperatura esterna molto bassa. Si disattiva automaticamente quando il sistema torna in modalità di funzionamento normale.

Come sbrinare manualmente i tubi congelati?

Nel menu rapido, selezionare 'Forza sbrinamento' e confermare. La richiesta viene accettata e il sistema avvia un ciclo di sbrinamento. Assicurarsi che l'impianto sia spento prima di attivare questa funzione.

Come reimpostare un codice di errore?

Nel menu rapido, selezionare 'Inizializzazione codici errore' e confermare. Il sistema ripristina le impostazioni precedenti. Si consiglia di spegnere tutte le unità prima di eseguire questa operazione.

Come bloccare il telecomando?

Nel menu rapido, selezionare 'Blocco R/C' e confermare. Scegliere 'Sì' per bloccare. Per sbloccare, premere un tasto qualsiasi, quindi inserire 4 cifre qualsiasi (codice PIN) per sbloccare. Se il codice viene dimenticato, nella schermata OFF, premere i tasti , e per 5 secondi per reimpostare il codice a 0000.

Cosa fare se il menu rapido mostra 'Collegamento bollitore disattivato'?

Lo schermo del menu rapido potrebbe mancare di spazio se il serbatoio di acqua calda non è collegato. Assicurarsi che l'opzione 'Collegamento bollitore' sia attivata nelle impostazioni di sistema. Altrimenti, alcune funzioni relative all'ACS potrebbero essere non disponibili.

MANUALE UTENTE WH-SDC09H3E8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

• Icona di funzione con "..." = OFF

• Selezione "Sì" mediante i bottoni

Selezione "Reinicio".

1. Password resettata a 0000
2. Termostato aperto

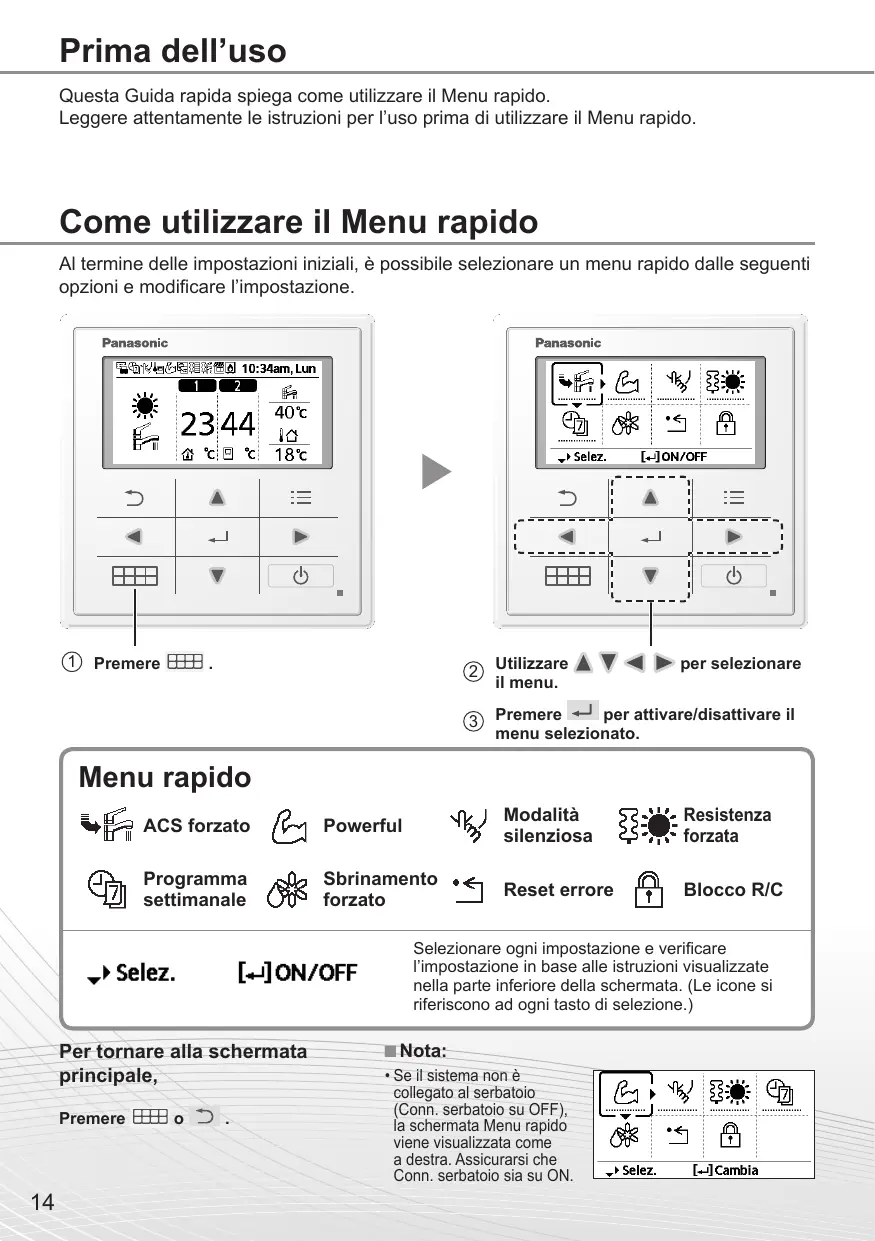

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

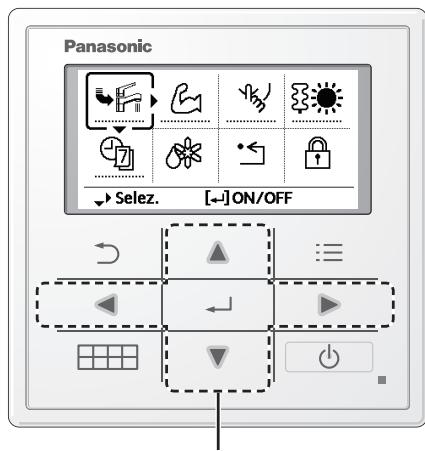

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare l'impostazione e verificarla in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

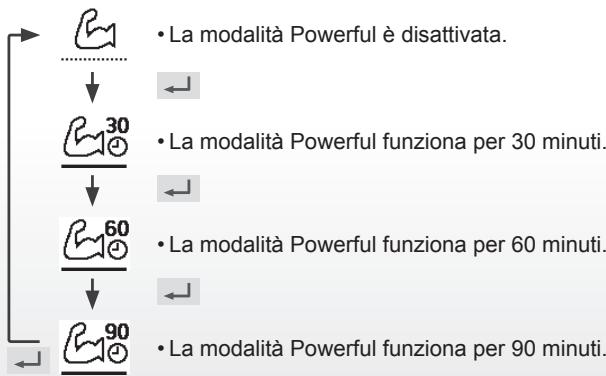

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

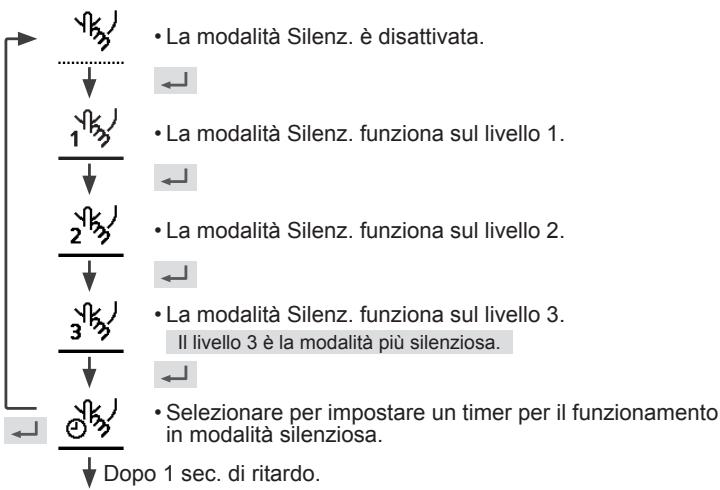

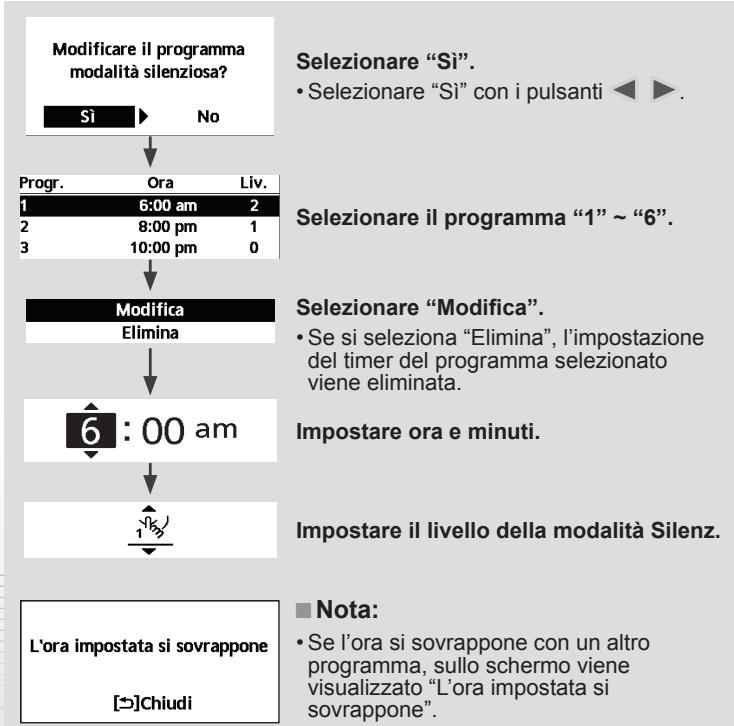

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[3] Chiudi

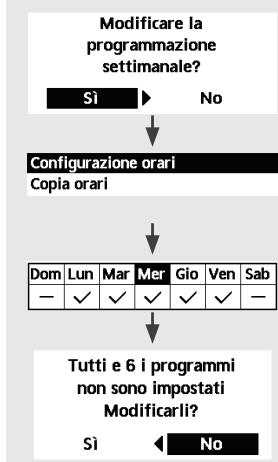

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Si".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

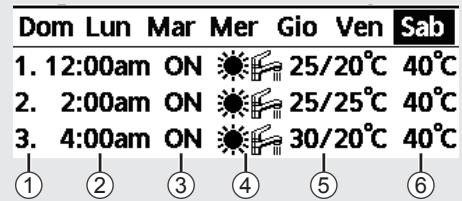

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero SYSTEMA.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
