Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WH-SDC09H3E8
Capacidad de calefacción	9 kW
Capacidad de refrigeración	9 kW
Alimentación eléctrica	230 V / 50 Hz (monofásico)
Dimensiones (L × A × P)	800 × 600 × 300 mm
Peso neto	40 kg
Refrigerante	R32
Rango de temperatura exterior (calefacción)	-20 °C a 35 °C
Rango de temperatura exterior (refrigeración)	-10 °C a 46 °C
Temperatura máxima de ida de agua	65 °C
Clase energética (calefacción)	A++
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (ACS), regulación de 2 zonas
Modo silencioso	Sí, ajustable en 6 niveles
Programación semanal	Sí, hasta 6 programas por día
Forzado ACS de emergencia	Sí, mediante resistencia eléctrica
Forzado calefacción de emergencia	Sí, mediante resistencia eléctrica
Turbo calefacción/refrigeración	Sí
Descongelación forzada	Sí
Bloqueo del control remoto	Sí, mediante código PIN
Pantalla	Pantalla LCD con control remoto por cable
Mantenimiento	Limpieza regular de los filtros y verificación anual por un profesional
Seguridad	Protección antihielo, detección de fugas, seguridad contra sobrepresión, parada automática ante fallo
Reparabilidad	Piezas de repuesto disponibles a través de la red autorizada de Panasonic

Preguntas frecuentes - WH-SDC09H3E8 PANASONIC

¿Cómo acceder al menú rápido de la bomba de calor?

Presione la tecla dedicada, luego use las teclas ▲▼ para seleccionar el menú deseado. Confirme con la tecla ▼. Para volver a la pantalla principal, presione la tecla correspondiente.

¿Cómo activar el modo Forzar ACS de emergencia?

En el menú rápido, seleccione el icono 'Forzar ACS de emergencia' y presione ▼ para confirmar. Esta función activa la resistencia eléctrica del calentador de agua. Se desactiva si el forzado de calefacción está activo.

¿Qué hace el modo Calefacción Turbo?

El modo Turbo permite alcanzar más rápidamente la temperatura de consigna en calefacción o refrigeración. Seleccione el icono correspondiente en el menú rápido y confirme. El modo se activa aproximadamente 1 minuto después de la confirmación.

¿Cómo ajustar el modo silencioso?

En el menú rápido, seleccione 'Modo silencioso'. Confirme, luego elija el nivel de silencio (1 a 6) usando las teclas. El sistema funciona entonces de manera más discreta, con una ligera reducción de potencia.

¿Cómo programar la calefacción con Prog. semanal?

En el menú rápido, seleccione 'Prog. semanal' y confirme. Elija 'Programación de reloj' para modificar. Seleccione el día, el programa (1 a 6), ajuste la hora, el modo (ON/OFF), la temperatura y valide. También puede copiar un programa existente mediante 'Copiar reloj'.

¿Por qué usar el forzado de calefacción de emergencia?

Esta opción fuerza la puesta en marcha de la resistencia eléctrica de emergencia para la calefacción. Es útil en caso de avería o temperatura exterior muy baja. Se desactiva automáticamente cuando el sistema vuelve al modo de funcionamiento normal.

¿Cómo descongelar manualmente las tuberías congeladas?

En el menú rápido, seleccione 'Forzar descongelación' y confirme. La solicitud es aceptada y el sistema inicia un ciclo de descongelación. Asegúrese de que la instalación esté parada antes de activar esta función.

¿Cómo restablecer un código de error?

En el menú rápido, seleccione 'Inicialización de códigos de error' y confirme. El sistema restaura los ajustes anteriores. Se recomienda apagar todas las unidades antes de realizar esta operación.

¿Cómo bloquear el control remoto?

En el menú rápido, seleccione 'Bloquear control remoto' y confirme. Elija 'Sí' para bloquear. Para desbloquear, presione cualquier tecla, luego ingrese 4 dígitos cualesquiera (código PIN) para desbloquear. Si se olvida el código, en la pantalla APAGADO, presione las teclas , y durante 5 segundos para restablecer el código a 0000.

¿Qué hacer si el menú rápido muestra 'Conexión del calentador desactivada'?

La pantalla del menú rápido puede quedarse sin espacio si el calentador de agua no está conectado. Asegúrese de que la opción 'Conexión del calentador' esté activada en los ajustes del sistema. De lo contrario, algunas funciones relacionadas con el ACS pueden no estar disponibles.

MANUAL DE USUARIO WH-SDC09H3E8 PANASONIC

Guía del menu rápido

Sistema de bomba de calor aire a agua

Esta guía<rápida describe como utilizar el menu<rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menu rápido.

como utiliser el menu=rápido

Una vez terminados los ajustes iniciales, es possible selectionar un menu rápido para editar los ajustes de在哪quiera de las siguientes.optiones.

① Pulse

② Utilice ▲ ▼ △ para seleccionar un menu.
③ Pulse ← para activar o desactivar el menu seleccionado.

Menu rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selección cada.option y confirma su configuración siguiendo las instruccionesmostatadas en la parte inferior de la pantalla. (Estos iconos hacer referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no Tiene conectado el accumulator ACS (Lareshación al accumulator ACS está OFF), el筷ó y se proctorá como en esta figura. Cerciórese de que lareshación del accumulator ACS está ON.

Notas sobre el icono de funcionaiento

Ejempio:

• Icono de funciona con “——” = ON

ACS forzado

Selección el suiviente icono para encender y apagar el accumulator ACS.

Pulse para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funciona y el modo recuperan el estado memorizzato anterior.

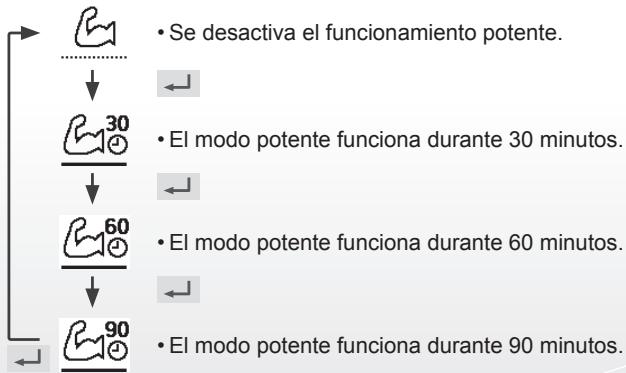

Potente

Selección este icono para el funcionaimiento potente en frío o calor.

Pulse para confirmar su selección.

(EI funciona potente se inicia aproximately 1 minuto après de haber pulsado ).

Nota:

• El modo potente se desconecta al apagar el sistema.

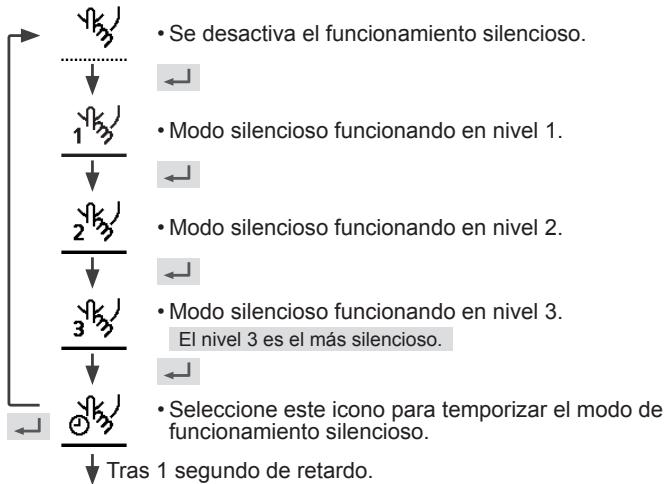

Silencioso

Selección este icono para activar el funciona silencioso.

Pulse para confirmar su seleccion.

(El funciona silencioso se inicia aproximately 1 minuto antes de haber pulsado.)

Selezione "Si".

Selección el patron "1" ~ "6".

Selección "Edisión".

• En caso de seleccionar "Borrar", se borrará el ajuste del patron del temporizador que haya的选择acionado.

Ajuste la hora y los Minutes.

Selección el nivel de silencio.

El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patron, la pantalla lo做不到 "El tiempo establecido se solapa!".

Resistencia forzada

Pulse para confirmar su selección.

(EI calefactor forzado se inicia aproximadamente 1 minuto afterwards de haber pulsado).

Nota:

• El calefactor forzado se deshabilita siempre que el equipo este en funciona y se做不到 a Deshabilitado bajo a la operacion ON!

;Deshabilitido bajo a la operation ON!

[B]Cerrar

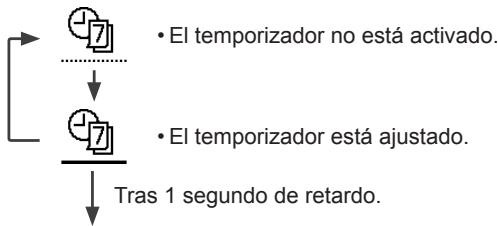

Temporal. semanal

Selección este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confirmar su seleccion.

Selezione "Si".

• Al seleccionar "No" volver a la pantalla principal.

• Config. temporizador: Sezione Config. temporizador para editar el temporizador semanal.

• Copia temporiz.: SeLECTIONE para copiar los ajustes de un temporizador.

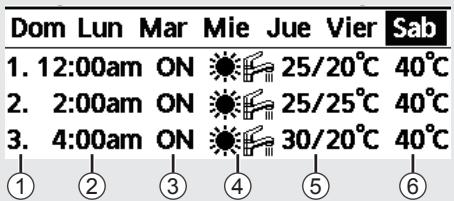

[Ejemplde los ajustes de un temporizador]

Selección el(los) día(s) que deseee editor mediante los botones

Si no ha ajustado ninguno de los 6 patrones se做不到a esta pantalla.

① Selección el patron "1" ~ "6".
② Establishzca la hora y los Minutes del programa.
③ Seleccione ON u OFF para el programa.
(4) Seleccione el modo de funciona.

A/A/ / / / / / / / / • Seleccione el modo mediante los botones

⑤ Establishzca las temperatas para las zonas 1 y 2 (en caso de que su sistemasonga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establishzca la temperatura del accumulator ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frio-calor.
• En caso de haber的选择acion el temporizador seminal para dos zonas, deben repetir el本身就是 procedimiento para la zona 2.

Descongelado forzado

Selección este icono paradescendingarlastuberías.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

Borrarerrores

Selección este icono para recuperar la configuración anterior en caso de error.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

• Cercórese de que todas las unidades están apagadas antes de selecciónar este modo, ya que restaurará el sistemaplete a la configuraciónanterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse para confirmar su seleccion.

(Al acceptar el modo se做不到a esta pantalla).

Quieres bloquear el control remoto?

Si No

Selezione "Si".

(La pantalla principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse qualier tecla.

(AI aceptar el modo se做不到a esta pantalla).

Introduzca los 4 digitos del numero (La pantalla se desbloquea al introducir el numero correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse , y continuamente durante 5 seguntos.

(AI acceptar el modo se做不到a esta pantalla).

(La pantalla se apagará cuando de 3segundos.)
