Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WH-SDC07H3E51
Capacidad de calefacción nominal	7 kW
Alimentación eléctrica	230 V / 50 Hz / monofásico
Dimensiones (L x A x P)	900 x 600 x 300 mm
Peso	~40 kg
Refrigerante	R32
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria
Modos de funcionamiento	Menú rápido, Forzar ACS, Calefacción turbo, Modo silencioso, Forzar calefacción de respaldo, Forzar descongelación, Programación semanal, Bloqueo de mando a distancia
Mantenimiento regular	Limpieza regular del filtro de aire
Seguridad	Bloqueo de mando a distancia por código, Protección anticongelante
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa

Preguntas frecuentes - WH-SDC07H3E51 PANASONIC

¿Cómo activar el modo silencioso?

Seleccione el icono Modo silencioso en el menú rápido, luego presione ▼ para confirmar. El modo se inicia aproximadamente 1 minuto después de la activación.

¿Qué hacer en caso de código de error mostrado?

Utilice la opción Inicialización códigos de error en el menú rápido para restaurar los ajustes anteriores. Asegúrese de que la unidad esté apagada antes de proceder.

¿Cómo bloquear el mando a distancia?

En el menú rápido, seleccione Bloqueo R/C, luego presione ▼. Confirme seleccionando 'Sí'. Para desbloquear, presione cualquier tecla e ingrese el código de 4 dígitos.

¿Cómo programar la calefacción semanal?

Seleccione Prog. seman. en el menú rápido. Configure los programas 1 a 6 con horas, temperaturas y modos deseados para cada día. Valide con 'Sí'.

¿Cómo forzar la producción de agua caliente sanitaria?

En el menú rápido, elija Forzar ACS de respaldo y presione ▼. Esta función activa la resistencia de respaldo del depósito ACS.

¿Cómo descongelar las tuberías congeladas?

Seleccione Forzar descongelación en el menú rápido. Un mensaje 'Solicitud aceptada' confirma la activación.

¿Qué significan los iconos de funcionamiento?

El icono '............' indica parada, mientras que '— —' indica marcha. Estos símbolos aparecen en la pantalla principal.

¿Cómo restablecer la contraseña del mando a distancia?

En la pantalla de parada, presione simultáneamente las teclas ▲, ▼ y ↓ durante 5 segundos. Seleccione 'Reset' para inicializar el código a 0000.

¿La calefacción turbo es compatible con el modo silencioso?

No, estos modos se excluyen mutuamente. Active uno u otro según sus necesidades. La calefacción turbo da prioridad a la velocidad.

¿Cómo copiar un ajuste de programación horaria?

En el menú Prog. seman., seleccione Copia reloj para duplicar un ajuste de temporizador existente a otros días.

MANUAL DE USUARIO WH-SDC07H3E51 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

3

Español

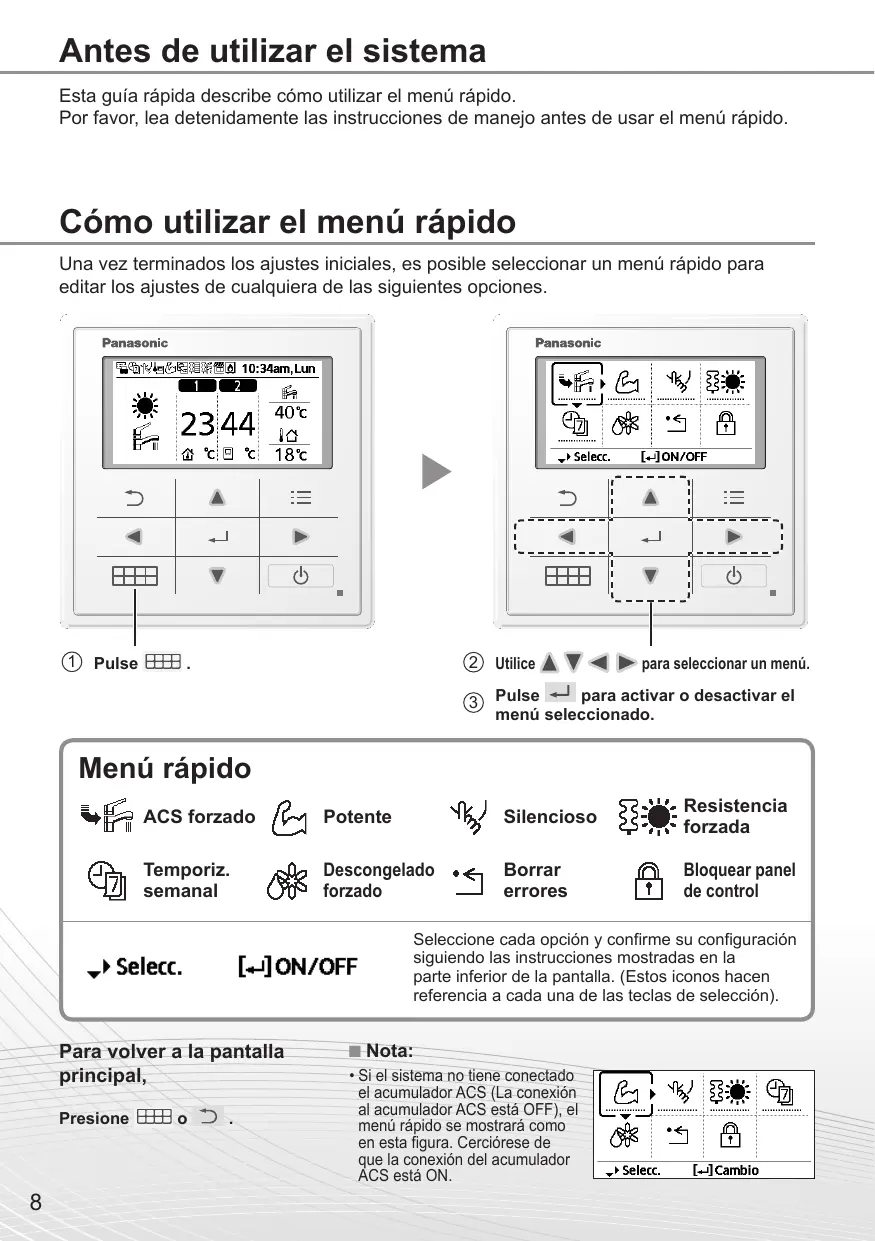

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

① Pulse

② Utilice ▲ ▼ △ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selecciona cada opción y confirma su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el acumulador ACS (la relación al acumulador ACS está OFF), el hecho de que la relación del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "...= OFF

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

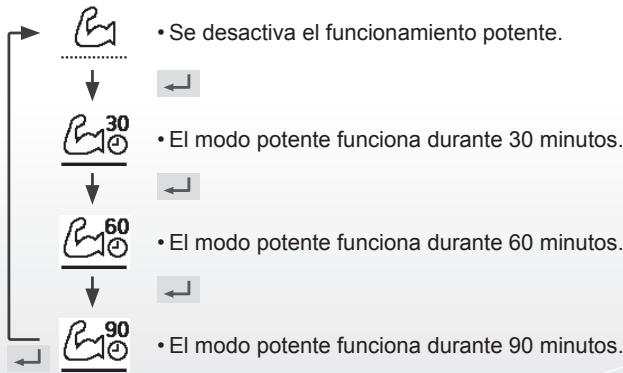

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ← ).

Nota:

• El modo potente se desconecta al apagar el sistema.

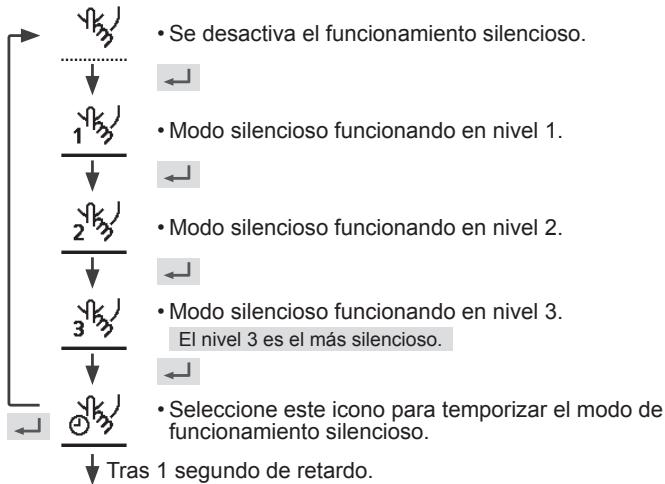

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto antes de haber pulsado).

Seleccione "Sí".

Seleccione el patrón "1" ~ "6".

Seleccione "Edición".

• En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Seleccione el nivel de silencio.

¡El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patrón, la pantalla lo indicará con "¡El tiempo establecido se solapa!".

Resistencia forzada

Pulse ← para confirmar su selección.

El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se ajusta a Deshabilitado bajo la operación ON.

Deshabilitado bajo la operación ON.

Cerrar

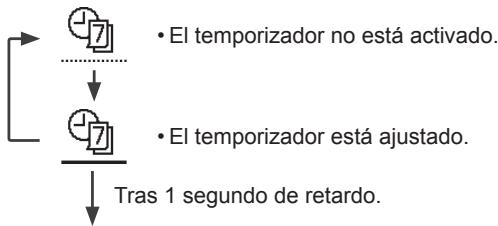

Temporal semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volverá a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

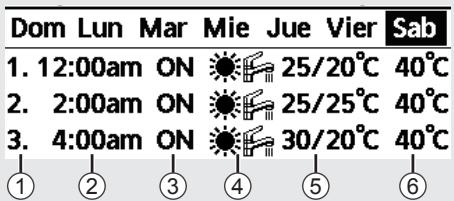

Ejemplo de los ajustes de un temporizador.

Seleccione el(los) día(s) que desee editar mediante los botones.

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento. A/A/ // / H/H/H/H/ •Seleccione el modo mediante los botones. ⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¡Solicitud aceptada!

[B]Cerrar

• Asegúrese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Sí No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

• Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para restablecer una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse → , ← y continuamente durante 5 segundos.

(Al aceptar el modo se mostrará esta pantalla).

(La pantalla se apagará cuando pasen 3 segundos.)
