Intitulé	Détails
Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Monobloc, système de chauffage et de production d'eau chaude sanitaire
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Dimensions : 1 200 x 1 000 x 600 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les chauffe-eau
Tension	230 V
Puissance	7 kW
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle recommandée, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le réseau de service Panasonic
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges
Informations générales	Garantie de 5 ans sur le compresseur, efficacité énergétique élevée

FOIRE AUX QUESTIONS - WH-SDC07H3E51 PANASONIC

Comment puis-je régler la température de mon Panasonic WH-SDC07H3E51 ?

Pour régler la température, utilisez le panneau de contrôle situé sur l'unité. Appuyez sur le bouton de température et ajustez-la à l'aide des flèches haut et bas.

Que faire si mon appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le fusible ou le disjoncteur.

Comment nettoyer mon Panasonic WH-SDC07H3E51 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs. Assurez-vous également de nettoyer les filtres régulièrement.

L'appareil émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur ou le compresseur. Vérifiez si des objets bloquent l'appareil et si le ventilateur tourne librement. Si le problème persiste, contactez un technicien.

Comment puis-je reset l'appareil ?

Pour réinitialiser l'appareil, coupez l'alimentation pendant environ 10 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes.

Quelle est la capacité de chauffage de l'appareil ?

Le Panasonic WH-SDC07H3E51 a une capacité de chauffage d'environ 7 kW, ce qui est adapté pour des espaces de taille moyenne.

Pourquoi l'appareil ne produit-il pas de chaleur ?

Vérifiez que le mode de chauffage est activé et que la température est réglée correctement. Si l'appareil ne fonctionne toujours pas, il pourrait y avoir un problème technique.

Comment savoir si le filtre doit être changé ?

Il est recommandé de vérifier le filtre tous les mois. Si vous remarquez une diminution de la performance ou des bruits inhabituels, il est temps de nettoyer ou de remplacer le filtre.

Puis-je utiliser l'appareil en mode réfrigération ?

Oui, le Panasonic WH-SDC07H3E51 peut également être utilisé en mode réfrigération. Assurez-vous de changer le mode via le panneau de contrôle.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel de Panasonic dans la section support. Vous pouvez le télécharger en format PDF.

MODE D'EMPLOI WH-SDC07H3E51 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Avaykaotikn λειουργia DHW

Ce guide rapide déscrit comment utiliser le menu rapide.

Veuillez dire attentivement le mode d'emploi avant d'utiliser le menu rapide.

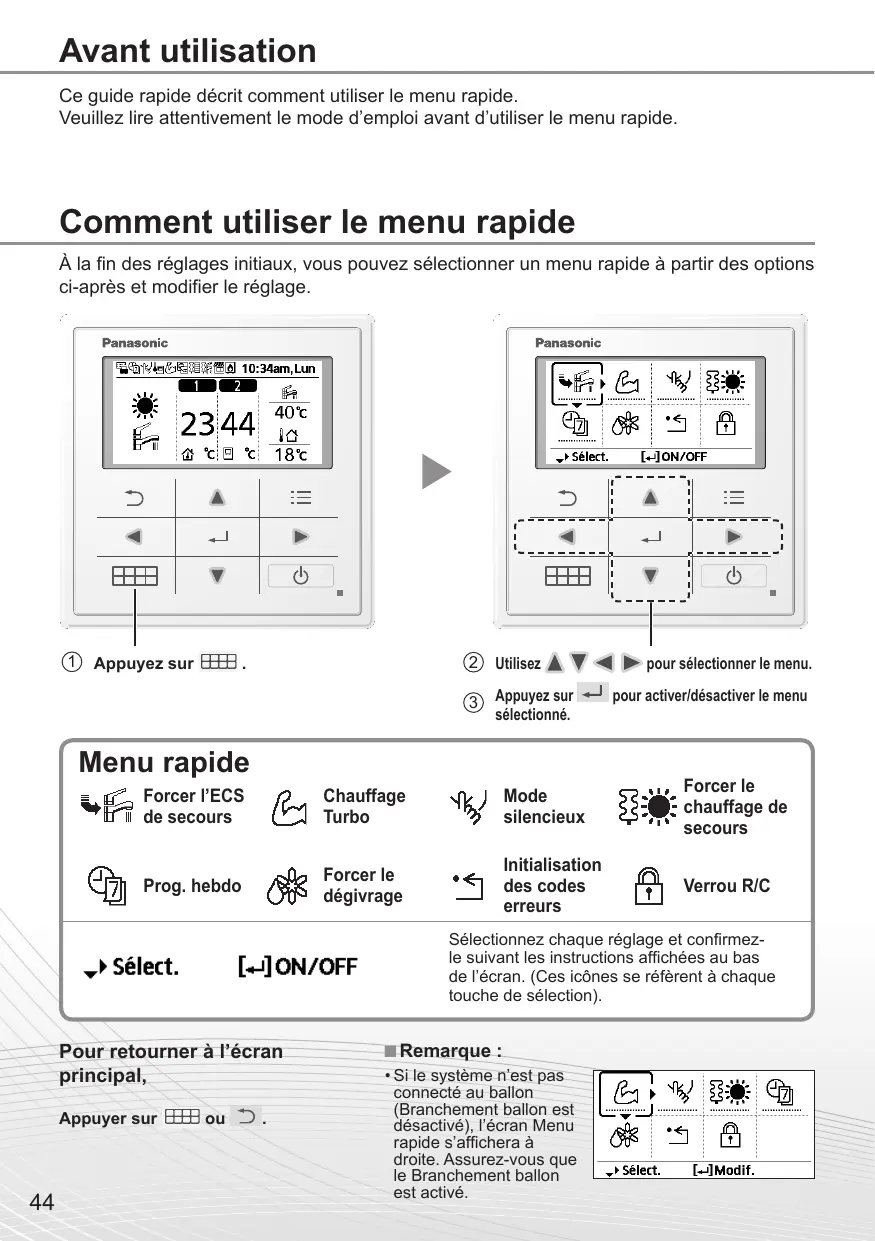

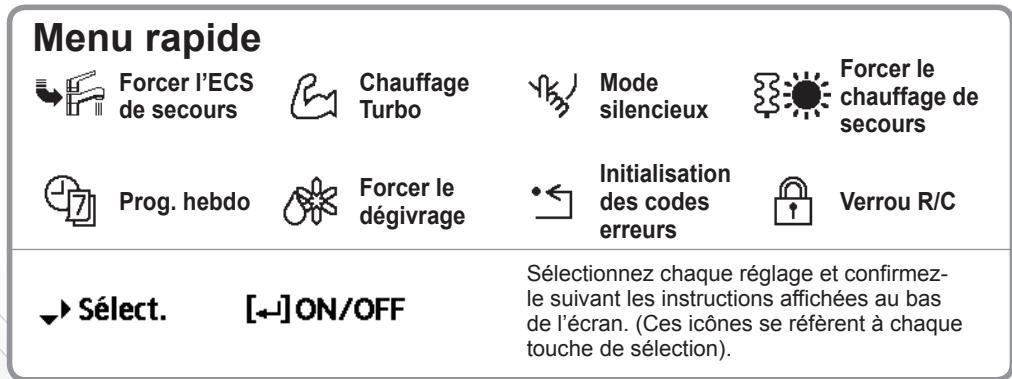

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez selectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu.
③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour returner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désacté), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icone de fonctionnement

Example:

• Indication de l'icone de fonctionnement « ............ » = ARRÉT

• Indication de l'icone de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Selectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactifé lorsque Forcer le chauffage est activé.
  Lorsque Forcer l'ECS de secours est désacté, le fonctionnement et le mode doivent revenir au précédent état méorisé.

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre pres de 1 minute après que ↓ ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

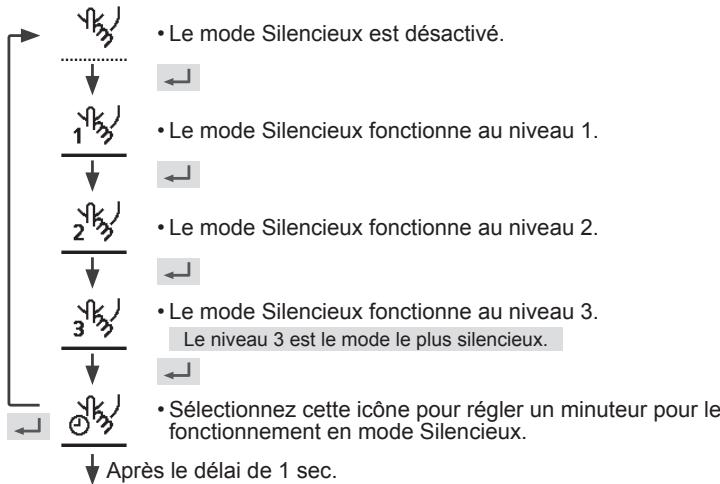

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre pres de 1 minute après que « ait été activé).

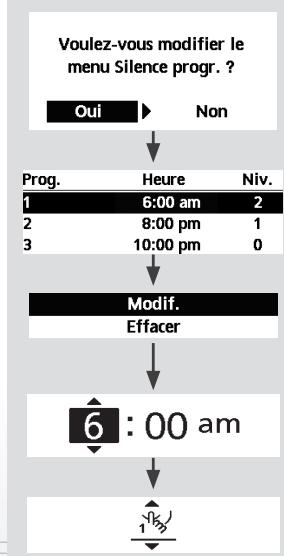

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Selectionne le programme « 1 » ~ « 6 »

Selectionner « Modif. »

• Si vous sélectionnez « Effacer», le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Forcer lechauffagede secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait eté activé).

• Forcer chauffage de secours est désacté.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Déactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

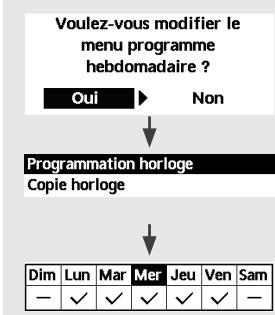

Selectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage returnera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

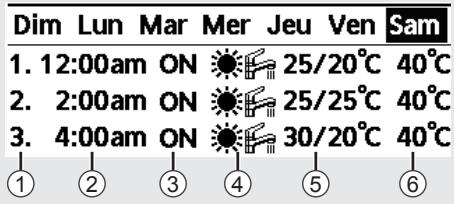

[Exemple d'une programmation horloge]

Selectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnéz le programme « 1 » ~ « 6 »
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÉT de l'horloge.
④ Sélectionnez le mode de fonctionnement.

A/AB/ 源/源/后/后/

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact éted / hiver est activé.
  · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez repeter la même procédure avec la Zone 2.

Forcer le dégivrage

Selectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Selectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Selectionnez « Oui »

(L'écran principal sera verrouille).

• Si « Non » est sélectionné, l'affichage returnera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe qu'elle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4quelconques chiffres du numero (si ce numero est correct, I'ecran se déverrouillera).

Pour réinitialiser le mot de passer oublie (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 seconds.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1.code initialisé à 0000
2. Télecommande débloquée

(L'écran s'eteindra au bout de 3 secondes.)
