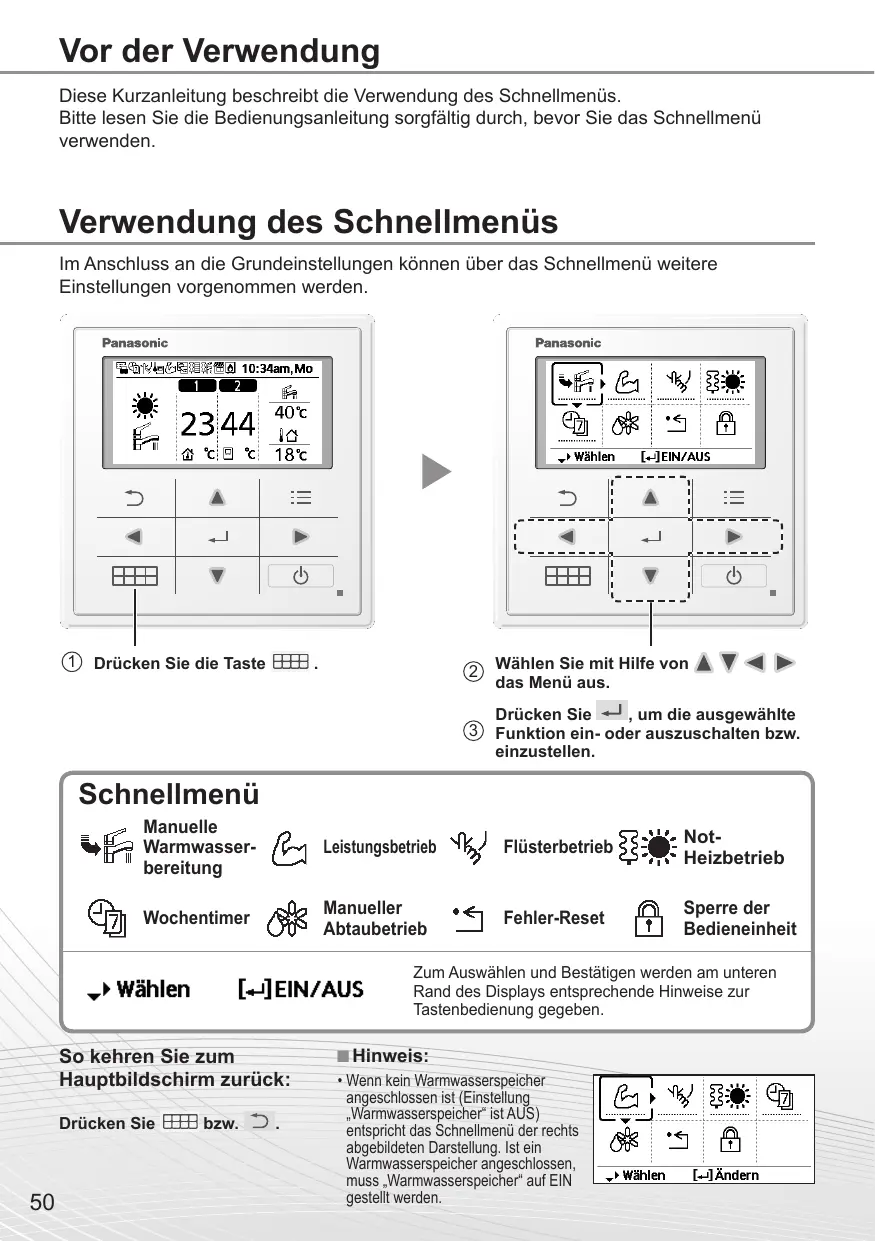

Vor der Verwendung Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

Drücken Sie die Taste

Wählen Sie mit Hilfe von das Menü aus.

, um die ausgewählte Drücken Sie Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü Manuelle Warmwasserbereitung

Manueller Abtaubetrieb

Sperre der Bedieneinheit

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück: Drücken Sie

■Hinweis: • Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Verwendung des Schnellmenüs Hinweise zum Betriebssymbol Beispiel:

“ = EIN Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten. Drücken Sie

, um die Auswahl zu bestätigen. • „Manuelle Warmwasserbereitung“ ist ausgeschaltet.

• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

■Hinweise: • „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist. • Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben. Drücken Sie

, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem

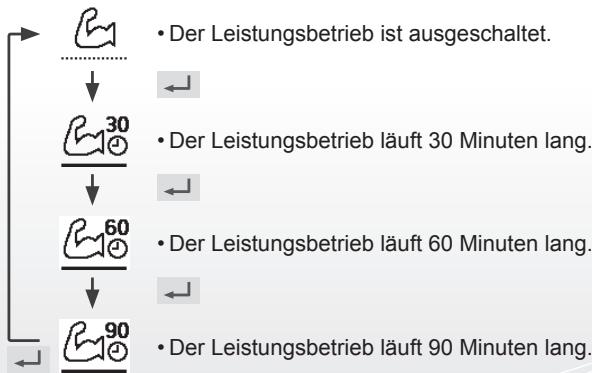

• Der Leistungsbetrieb ist ausgeschaltet.

• Der Leistungsbetrieb läuft 30 Minuten lang.

• Der Leistungsbetrieb läuft 60 Minuten lang.

• Der Leistungsbetrieb läuft 90 Minuten lang.

■Hinweis: • Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

Verwendung des Schnellmenüs Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird. Drücken Sie

, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem

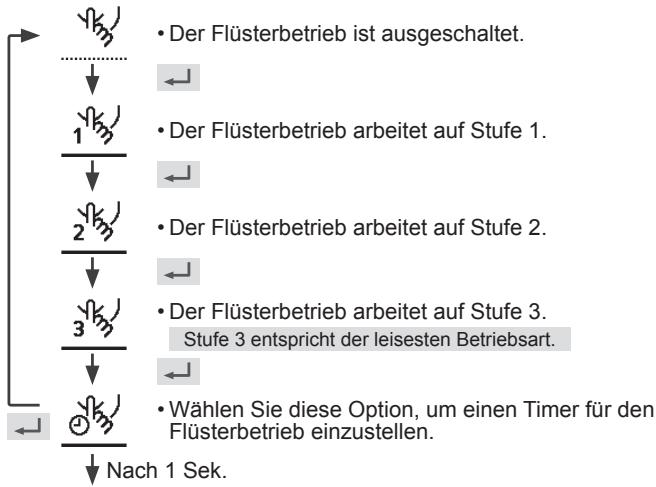

• Der Flüsterbetrieb ist ausgeschaltet.

• Der Flüsterbetrieb arbeitet auf Stufe 1.

• Der Flüsterbetrieb arbeitet auf Stufe 2.

• Der Flüsterbetrieb arbeitet auf Stufe 3. Stufe 3 entspricht der leisesten Betriebsart.

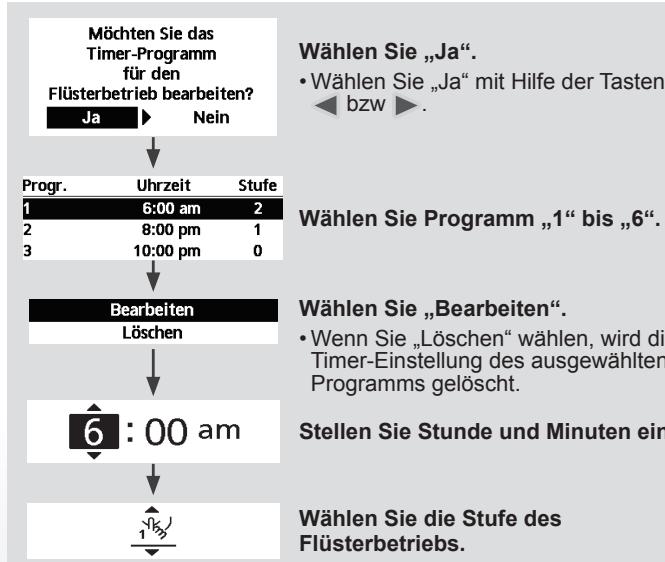

• Wählen Sie diese Option, um einen Timer für den Flüsterbetrieb einzustellen. Nach 1 Sek. Wählen Sie „Ja“. • Wählen Sie „Ja“ mit Hilfe der Tasten bzw .

Wählen Sie Programm „1“ bis „6“.

Wählen Sie „Bearbeiten“. • Wenn Sie „Löschen“ wählen, wird die Timer-Einstellung des ausgewählten Programms gelöscht. Stellen Sie Stunde und Minuten ein.

Wählen Sie die Stufe des Flüsterbetriebs.

■Hinweis: • Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!“ auf dem Bildschirm eingeblendet.

Verwendung des Schnellmenüs Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten. Drücken Sie

, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem

• Der Not-Heizbetrieb ist ausgeschaltet.

• Der Not-Heizbetrieb ist eingeschaltet.

■Hinweis: • Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Verwendung des Schnellmenüs Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers. Drücken Sie

, um die Auswahl zu bestätigen. • Der Timer ist ausgeschaltet.

• Der Timer ist eingeschaltet.

Nach 1 Sek. Wählen Sie „Ja“. • Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

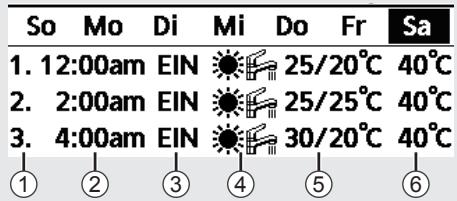

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten. • Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren. [Beispiel für die Einrichtung des Timers] Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

1 Wählen Sie eines der Programme „1“ bis „6“. 2 Stellen Sie die Stunden und Minuten des Timers ein. 3 Wählen Sie EIN/AUS für den Timer.

4 Wählen Sie die gewünschte Betriebsart. / / / / / / • Verwenden Sie zum Auswählen die Tasten bzw. . 5 Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

6 Stellen Sie die Temperatur des Warmwasserspeichers ein.

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist. • Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Verwendung des Schnellmenüs Wählen Sie diese Option, um das Außengerät abzutauen. Drücken Sie

, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Manueller Abtaubetrieb Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren. Drücken Sie

, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie diese Option, um die Bedieneinheit zu sperren. Drücken Sie

, um die Auswahl zu bestätigen.

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.) Wählen Sie „Ja“. (Der Hauptbildschirm wird gesperrt.) • Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Sperre der Bedieneinheit

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.) Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“) Drücken Sie

kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.) Wählen Sie „Reset“.

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
